การใช้งานโมดูอ่าน/เขียน SD Card

4 ปีที่ผ่านมา

โดย เจ้าของร้าน

โมดูลอ่าน / เขียน SD Card ใช้สำหรับการเก็บข้อมูลปริมาณมาก ที่ EEPROM ไม่สามารถเก็บไว้ได้หมด การนำไปใช้งานก็เช่น การเก็บค่าอุณหภูมิแบบต่อเนื่อง เก็บค่าคอนฟิก บันทึกค่าจากเซ็นเซอร์ เป็นต้น

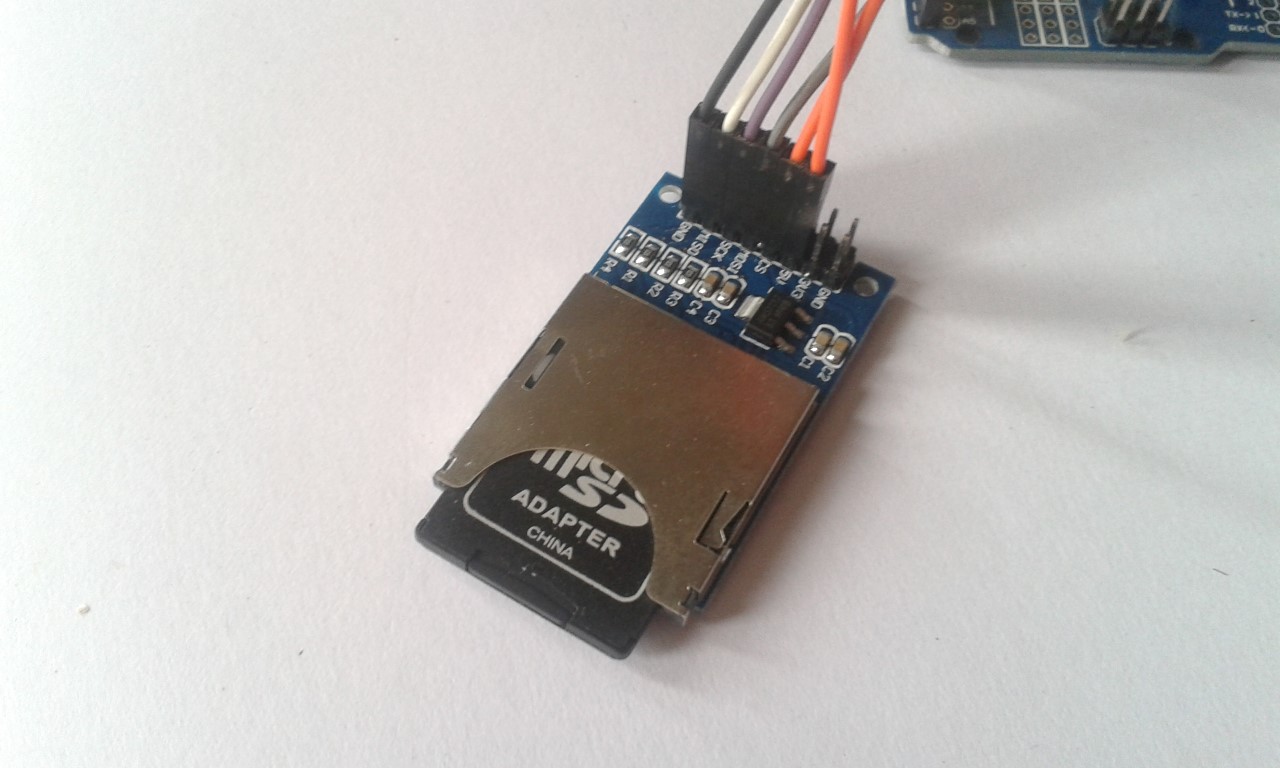

โมดูล SD Card เป็นโมดูลที่ช่วยในการนำ Arduino ไปเชื่อมต่อกับ SD Card ได้ง่ายมากยิ่งขึ้น ซึ่ง SD Card ที่เราใช้งานกับอยู่ทุกวันนี้ใช้การเชื่อมต่อ รับ-ส่งข้อมูลโดยใช้โปรโตคอล SPI ทำงานที่แรงดัน 3.3V โมดุลนี้ได้รวมวงจรเรกกูเลเตอร์ แปลงแรงดันไฟตรงจาก 5V เป็น 3.3V และมีวงจร Logic Level Converter บนบอร์ด เพื่อให้สามารถนำไปใช้งานกับบอร์ด Arduino ที่ทำงานที่แรงดัน 5V ได้ทันที

นอกจากนี้ โมดูลยังสามารถใช้งานกับบอร์ดไมโครคอนโทรเลอร์อื่นๆได้ อย่างเช่น นำไปใช้งานกับโมดูล ESP8266 เพื่อเก็บค่าอุณหภูมิย้อนหลังได้เป็นเดือนๆได้อีกด้วย

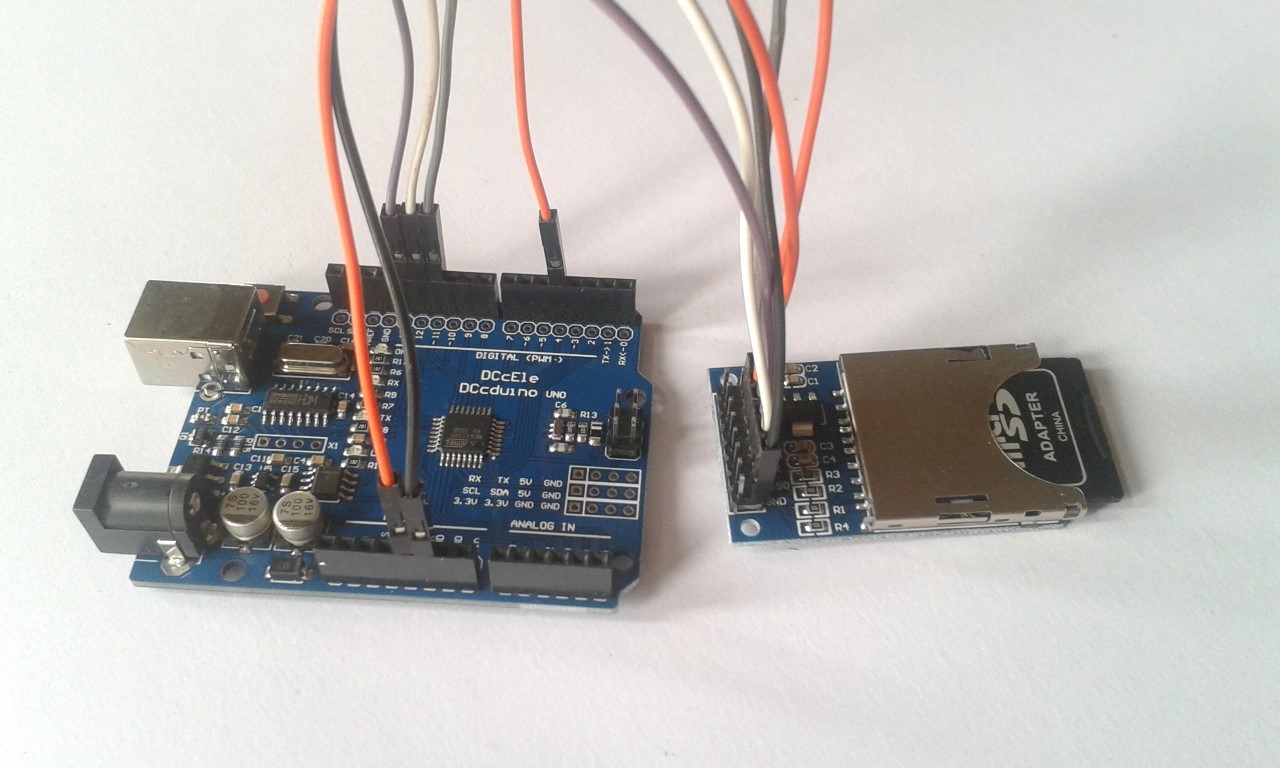

การต่อใช้งานโมดูอ่าน/เขียน SD Card กับบอร์ด Arduino

ต่อสายดังนี้

บอร์ด Arduino	โมดูอ่าน/เขียน SD Card
D13	CLK
D12	MISO
D11	MOSI
D4	CS
5V	5V
GND	GND

การต่อใช้งานโมดูอ่าน/เขียน SD Card กับโมดูล ESP8266

ให้ต่อวงจรตามตารางด้านล่างนี้

โมดูล ESP8266	โมดูอ่าน/เขียน SD Card
GPIO14 (CLK)	CLK
GPIO12 (MISO)	MISO
GPIO13 (MOSI)	MOSI
GPIO15 (CS)	CS
VCC - 3.3V	3.3V
GND	GND

ตัวอย่างโค้ดใช้งาน

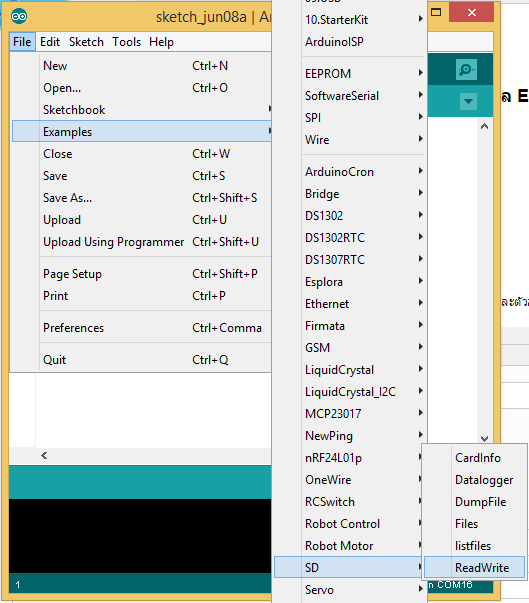

ในโปรแกรม Arduino IDE มีตัวอย่างโค้ดให้ทั้งหมด 6 ตัวอย่าง สามารถดูแต่ละตัวอย่างได้ โดยกดที่เมนู File > Examples > SD เลือกตัวอย่าง แล้วกด Upload เพื่อดูผลได้เลย
