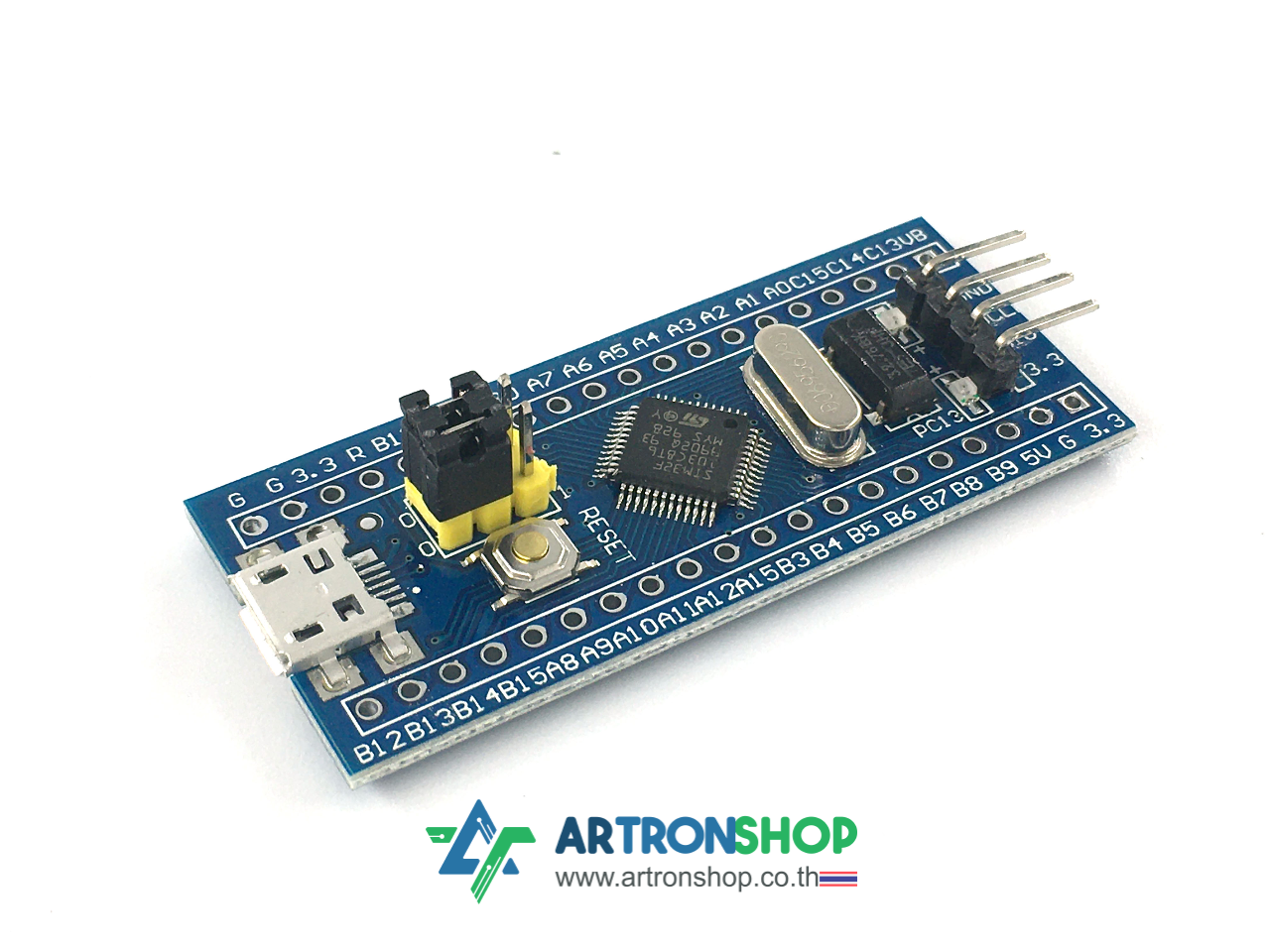

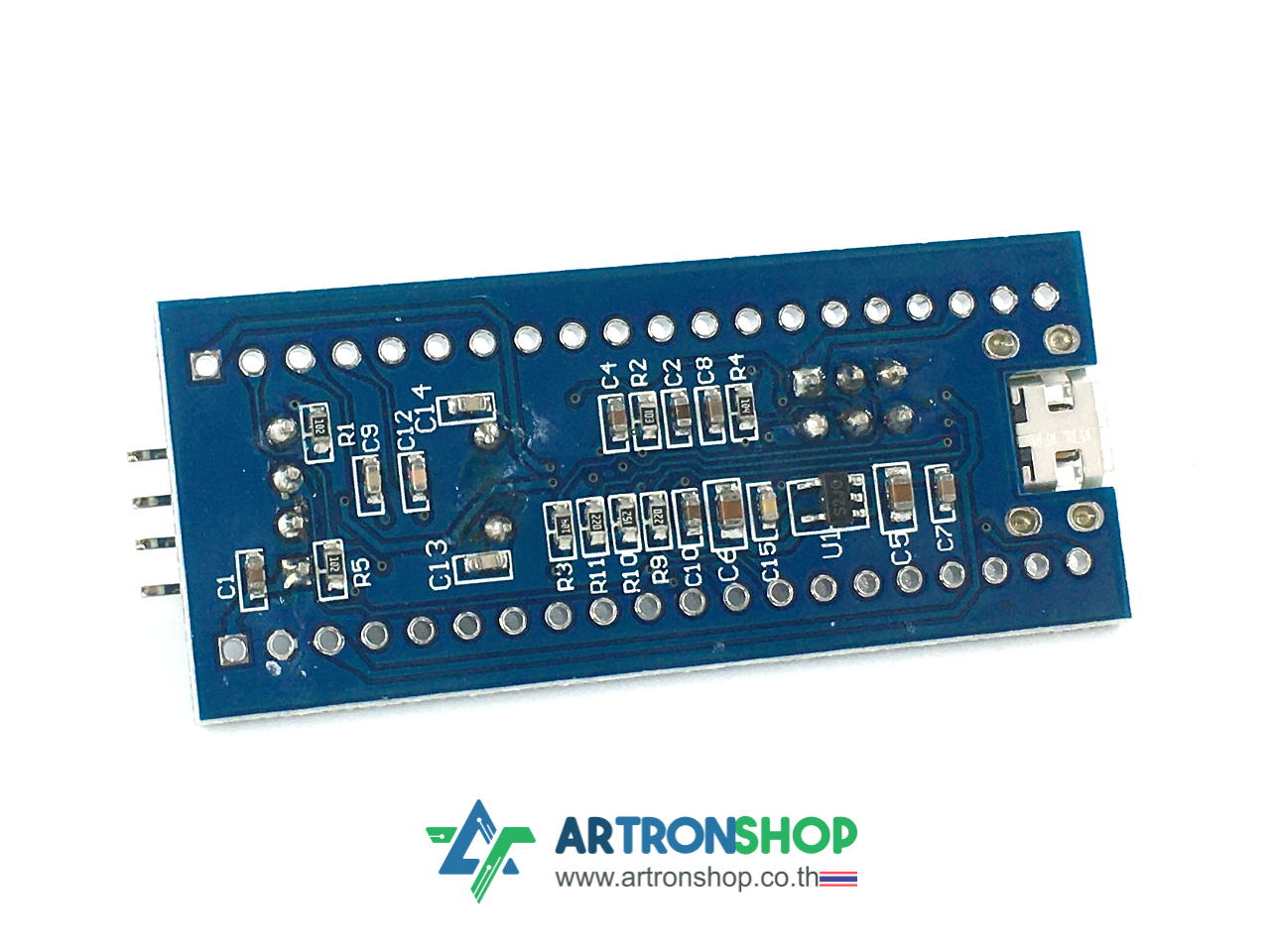

STM32F103C8T6 Blue Pill ARM STM32 Minimum System Development Board Module

STM32F103C8T6 ARM STM32 Minimum System Development Board Module บอร์ดพัฒนาไมโครคอนโทรลเลอร์ STM32F103C8T6 มีแรม 20 kB รอม 64 kB รองรับบัส I2C SPI UART และ CAN มี GPIO ทั้งหมด 37 ช่อง และมี ADC 12 บิต ให้ใช้งาน 10 ช่อง ใช้แรงดันไฟฟ้า 3.3V

รายละเอียดเชิงเทคนิค

• เป็นบอร์ดไมโครคอนโทรลเลอร์ STM32F103C8T6
• ซีพียูสถาปัตยกรรม ARM Cortex M3 สัญญาณนาฬิกา 72 MHz
• แรม 20 kB รอม 64 kB
• รองรับการเชื่อมต่ออุปกรณ์ภายนอกผ่าน GPIO จำนวน 37 ช่อง, ADC จำนวน 10 ช่อง, UART จำนวน 3 ช่อง, I2C จำนวน 2 ช่อง, SPI จำนวน 2 ช่อง, CAN bus และ USB อย่างละ 1 ช่อง
• มี Timer ให้ใช้งานจำนวน 3 ตัว รองรับการสร้างสัญญาณ PWM ได้สูงสุดตัวละ 4 ช่อง
• มี watchdog timers จำนวน 2 ตัว
• มี DMA จำนวน 7 ช่อง รองรับ Timer, SPI, I2C, ADC, UART
• ชิปผลิตโดย STMicroelectronics
• รองรับการเขียนโปรแกรมด้วย Arduino IDE, STM32CubeIDE, ARM Keil + STM32CubeMX
• อัพโหลดโปรแกรมผ่าน ST-Link V2 หรือผ่าน USB (กรณีลง Bootloader)
• มีจุดจั้มเปอร์ BOOT0 BOOT1 ใช้บังคับเข้าโหมดอัพโหลดโปรแกรม
• มีสวิตช์รีเซ็ตบนบอร์ด
• มีหลอดแอลอีดีโปรแกรมได้อิสระ (PC13) จำนวน 1 ดวง และไฟแสดงสถานะได้รับไฟเลี้ยงจำนวน 1 ดวง
• ใช้แรงดันไฟฟ้า 3.3V ในการทำงาน
• รองรับการเข้าโหมดประหยัดพลังงาน เพื่อใช้งานร่วมกับแบตเตอรี่ได้
• ขนาด 23 x 53 มิลลิเมตร

สินค้าประกอบด้วย

1. บอร์ดพัฒนาไมโครคอนโทรลเลอร์ STM32F103C8T6 จำนวน 1 ชิ้น
2. ก้างปลา จำนวน 1 ชุด

การใช้งาน

อ่านการใช้งานอย่างละเอียดได้ที่บทความ

• การใช้งาน STM32 ร่วมกับ Arduino เบื้องต้น : https://www.artronshop.co.th/b/43
• การใช้งาน STM32 ในโหมดประหยัดพลังงาน : https://www.artronshop.co.th/b/93
• เริ่มต้นใช้งาน STM32 ด้วย STM32CubeIDE : https://www.artronshop.co.th/b/108
