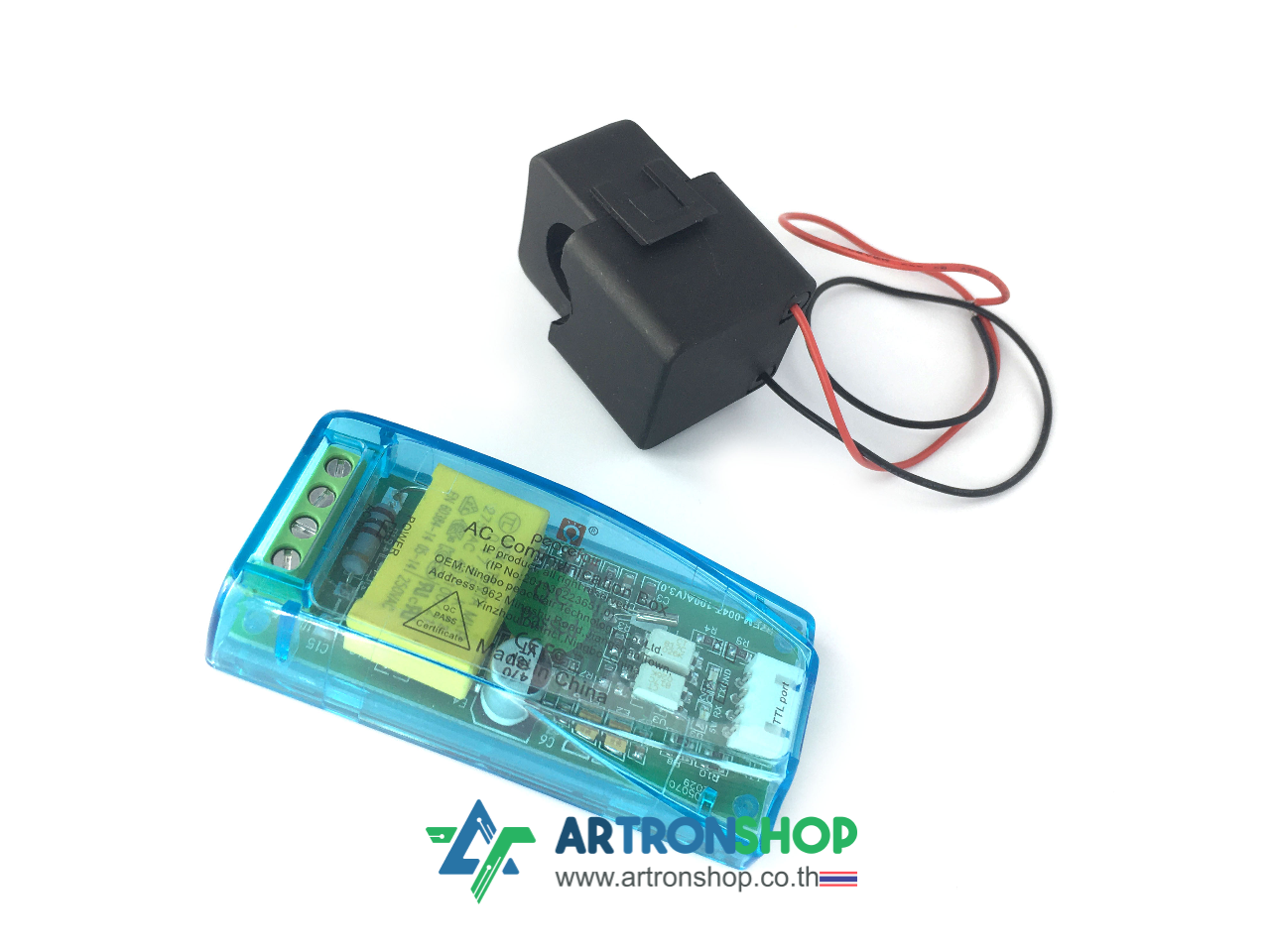

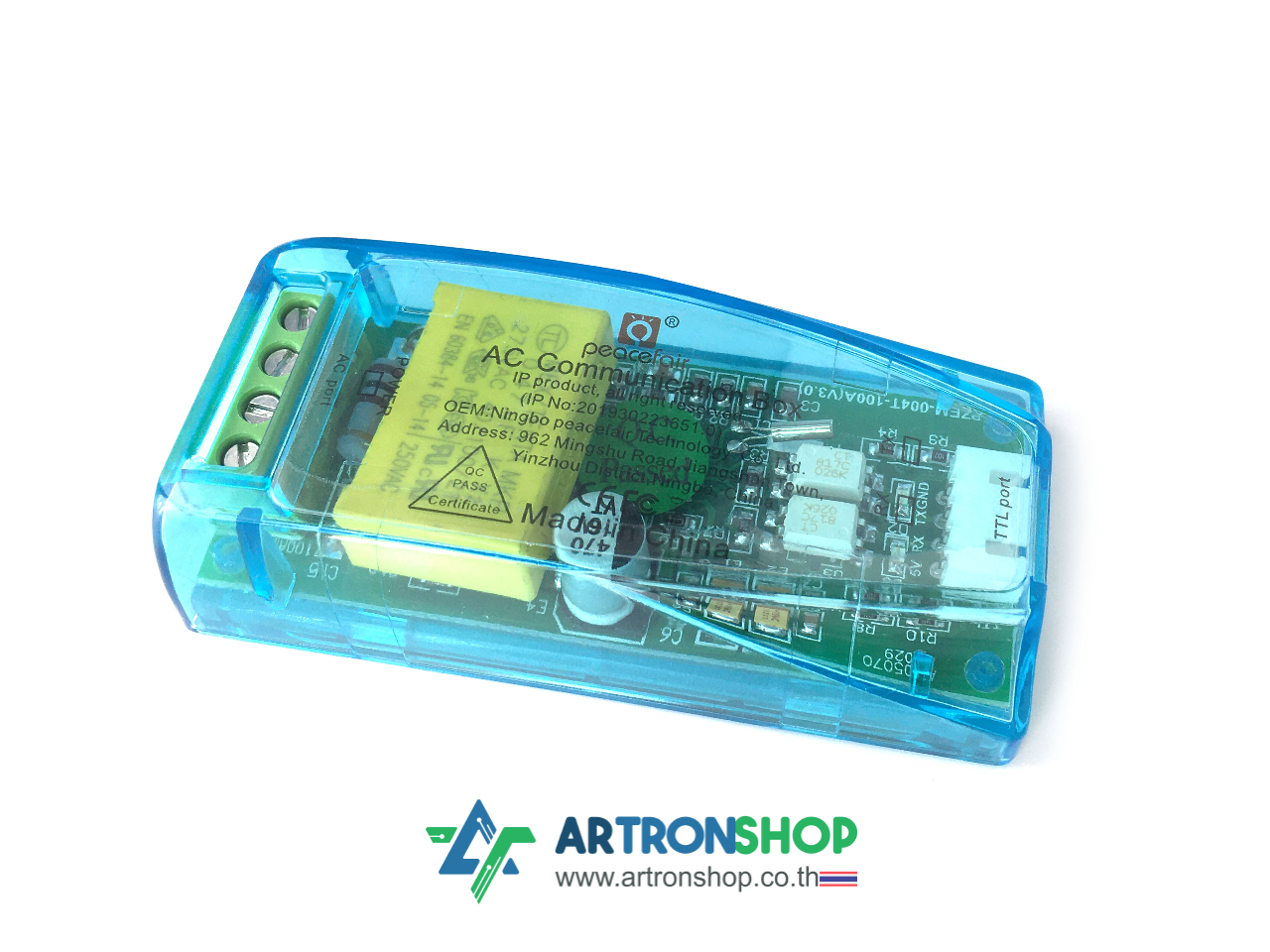

PZEM004T-100A V3 AC Digital Power Energy Meter Module

PZEM-004T AC Digital Power Energy Meter Module โมดูลวัดการใช้พลังงานไฟฟ้า ใช้วัดแรงดันไฟฟ้าของไฟบ้าน วัดค่ากระแสไฟฟ้าของอุปกรณ์ไฟฟ้าที่ใช้ วัดค่ากำลังไฟฟ้า และวัดค่ากำลังไฟฟ้าต่อชั่วโมง (Wh) ซึ่งสามารถนำค่าเหล่านี้ไปใช้คำนวณค่าไฟฟ้าได้ หรือวัดการใช้พลังงานของเครื่องใช้ไฟฟ้าแต่ละชิ้น

รายละเอียดสินค้า

• ใช้วัดแรงดันไฟฟ้าของไฟบ้าน วัดค่ากระแสไฟฟ้าของอุปกรณ์ไฟฟ้าที่ใช้ วัดค่ากำลังไฟฟ้า และวัดค่ากำลังไฟฟ้าต่อชั่วโมง (Wh)
• วัดค่าแรงดันไฟฟ้าได้ 80 - 260VAC และวัดค่ากระแสไฟฟ้าได้ 0 - 100A ทำงานได้ที่ความถี่ 45 - 65Hz
• แยกไฟสูงออกจากไฟต่ำด้วยออปโต้ ทำให้เมื่อใช้กับไมโครคอนโทรลเลอร์แล้วไม่เสี่ยงโดนไฟดูด

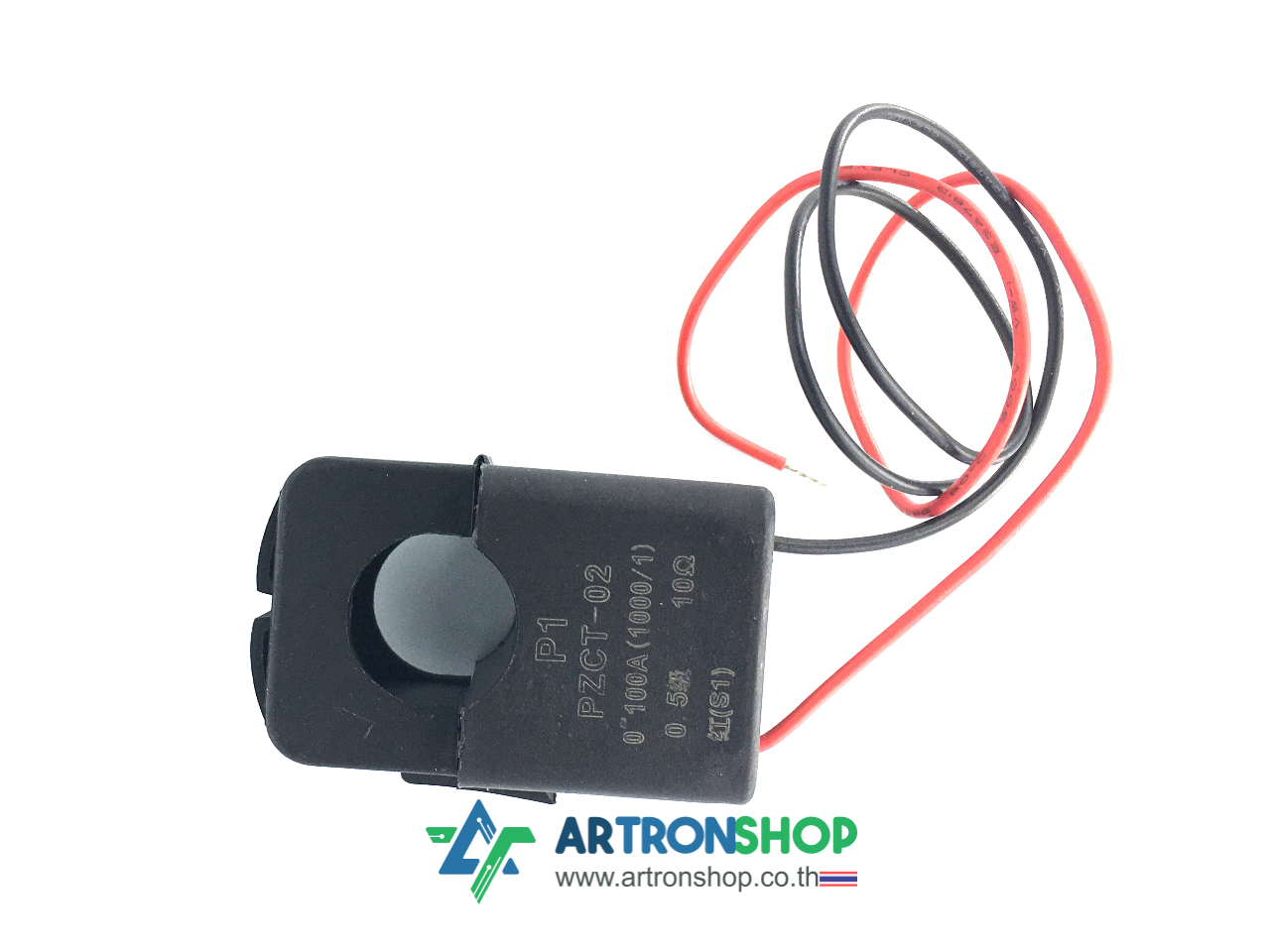

• วัดค่ากระแสไฟฟ้าด้วย CT Current Transformer
• สื่อสารกับไมโครคอนโทรลเลอร์ด้วย UART (หรือ Serial)
• ผ่านการทดสอบมาจากโรงงานแล้ว

การใช้งาน

วงจรต่อใช้งานกับบอร์ด Arduino

ดาวน์โหลดไลบารี่ PZEM-004T-v30 โดยกดที่ปุ่ม Clone or download แล้วกดปุ่ม Download ZIP

คลายไฟล์ ZIP แล้วนำไปวางไว้ใน Documents\Arduino\libraries\PZEM-004T-v30 โดยชื่อโฟลเดอร์ต้องเป็น PZEM-004T-v30 เท่านั้น

เปิดโปรแกรม Arduino ขึ้นมาแล้วกดไปที่ File > Examples > PZEM004T เลือก PZEDisplay

อัพโหลดโค้ดลงไป จะได้ค่าต่าง ๆ ดังรูป ซึ่งเปลี่ยนไปตามเครื่องใช้ไฟฟ้าที่นำมาต่อ และระยะเวลาที่ใช้
