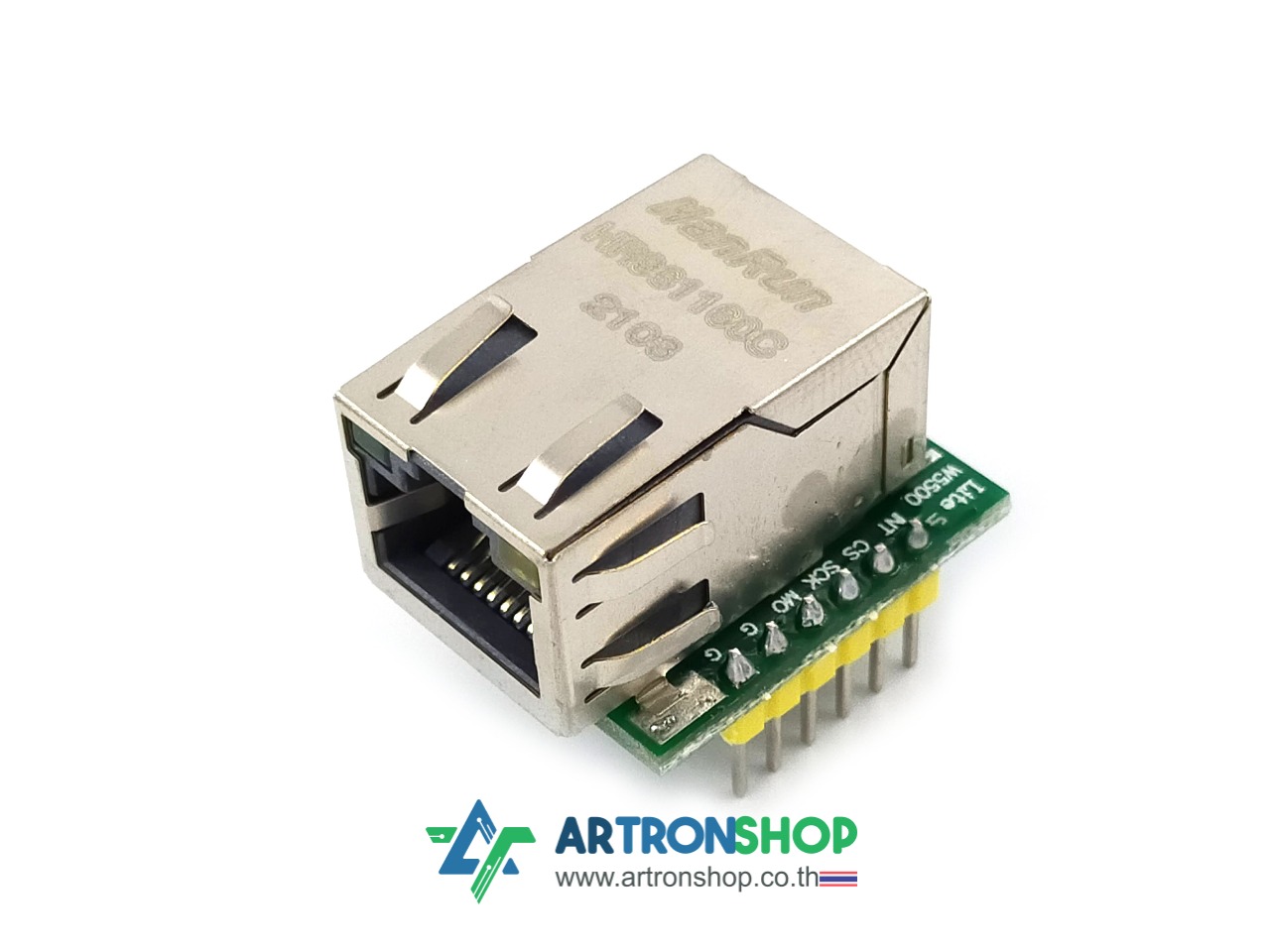

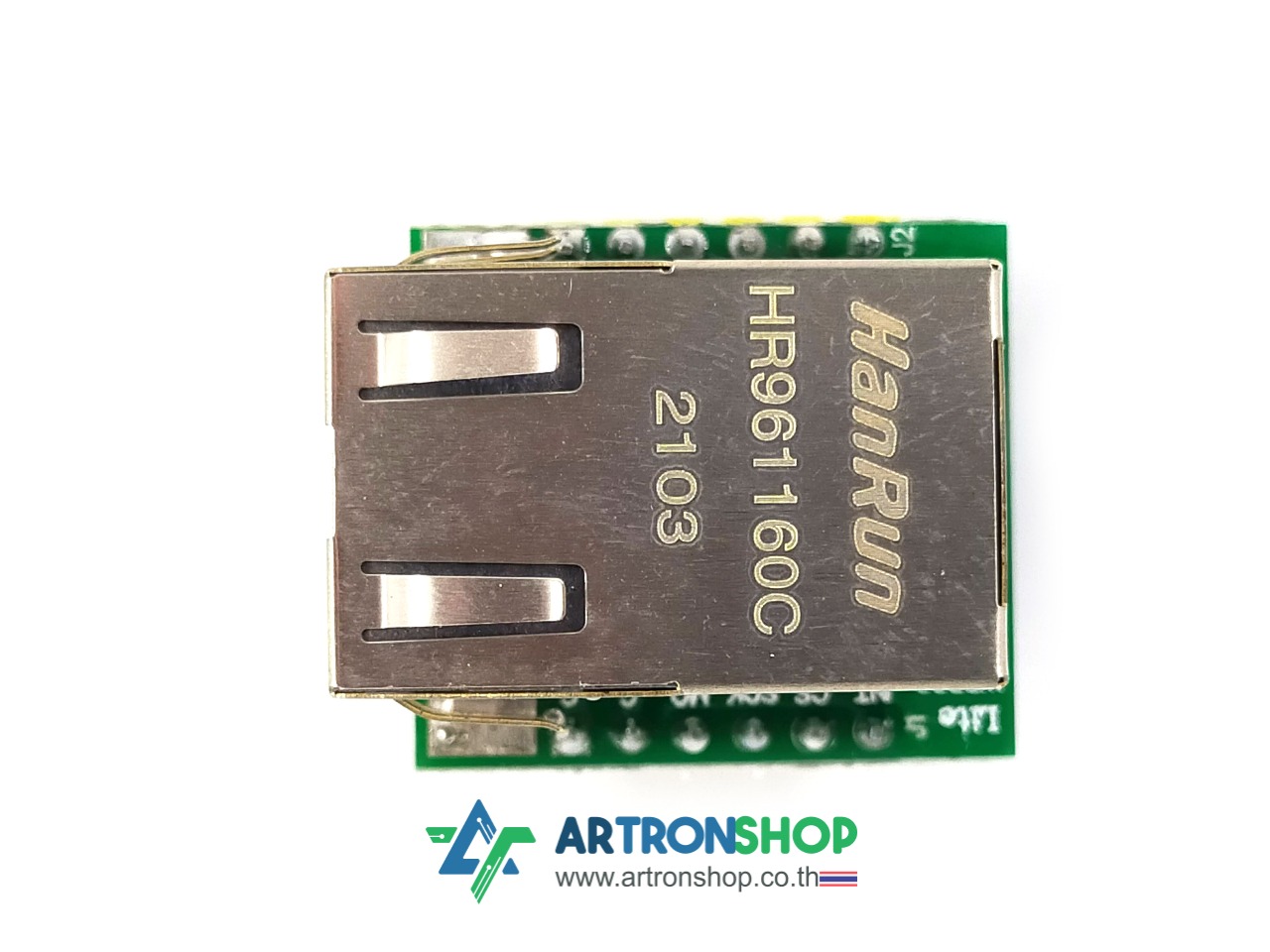

Mini W5500 Ethernet Module เชื่อมต่ออินเตอร์เน็ตผ่านสายแลน

Mini W5500 Ethernet Module โมดูลอีเทอร์เน็ต ใช้เชื่อมต่อกับอินเตอร์เน็ตผ่านสายแลนทำระบบ IoT ที่เชื่อถือได้ เหมาะสำหรับทำระบบ IoT ที่ติดตั้งอยู่กับที่ เช่น ชุดควบคุมและตรวจวัดการใช้ไฟฟ้าภายในบ้าน ระบบจัดการเครื่องใช้ไฟฟ้าภายในบ้าน ระบบฟาร์มอัจฉริยะ (Smart Farm) เป็นต้น ตัวโมดูลใช้ไอซี W5500 มีแรม 32KB ขณะทำงานเกิดความร้อนต่ำ ทำให้ไม่มีปัญหาระบบค้างจากแรมเต็มและความร้อนสูงเกินเหมือนที่เกิดขึ้นในโมดูลที่ใช้ไอซีรุ่นอื่น สามารถเชื่อมต่อกับไมโครคอนโทรลเลอร์ได้ทุกเบอร์ เชื่อมต่อผ่าน SPI และสำหรับแพลตฟอร์ม Arduino มีไลบารี่พร้อมในโปรแกรม ไม่ต้องติดตั้งไลบารี่เพิ่ม

รายละเอียดสินค้า

• เป็นโมดูลอีเทอร์เน็ตสำหรับทำให้ไมโครคอนโทรลเลอร์เชื่อมต่อกับอินเตอร์เน็ตได้ผ่านสายแลน

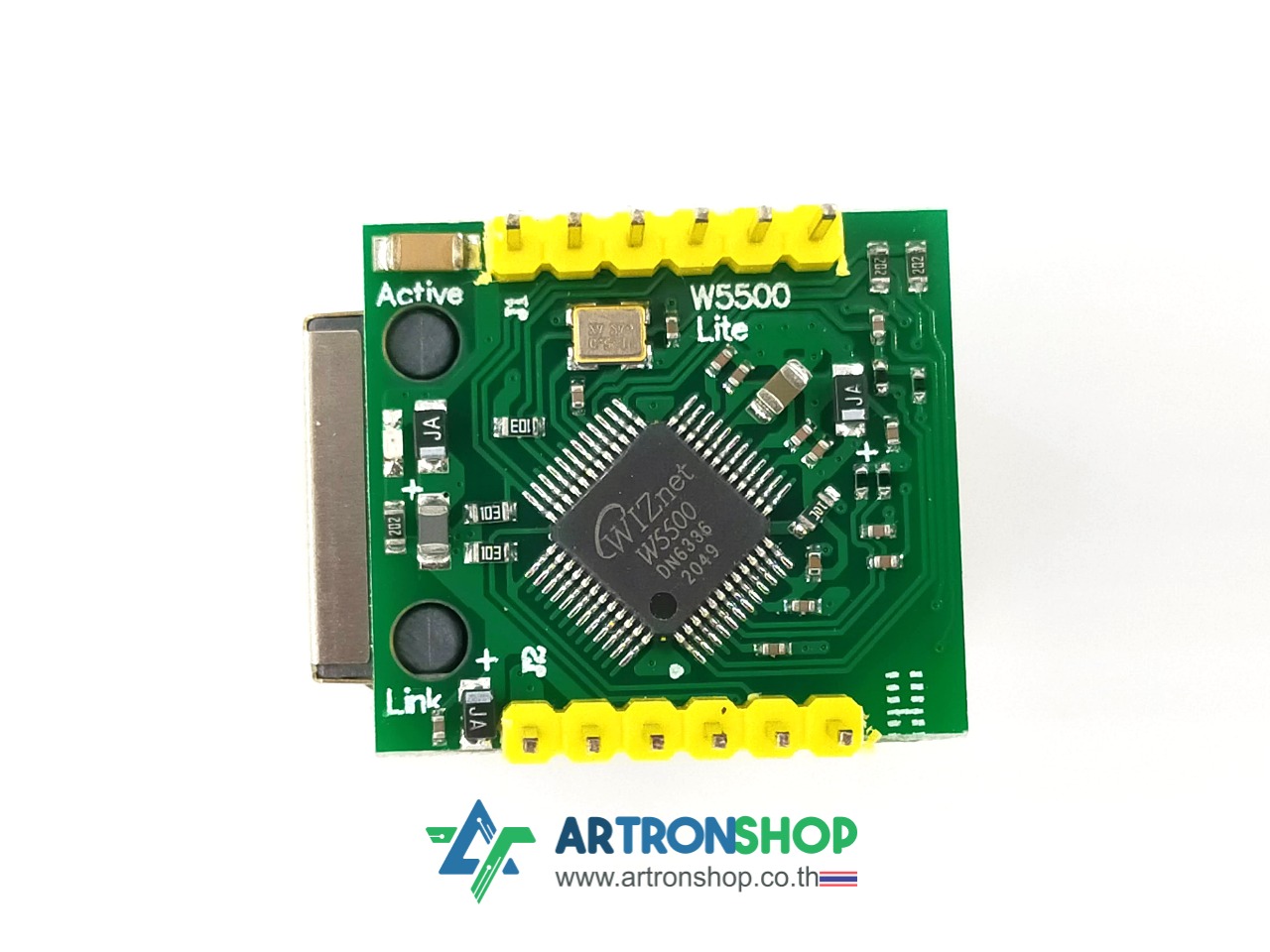

• ใช้ไอซี W5500 ในการควบคุม มีแรมสำหรับเก็บข้อมูลภายใน 32KB
• รองรับโปรโตคอล TCP และ UDP และรองรับระบบแจก IP อัตโนมัติ (DHCP) สามารถเปิดการเชื่อมต่อได้พร้อมกันถึง 8 Sockets
• ใช้แรงดัน 3.3V ในการทำงาน สามารถเชื่อมต่อกับไมโครคอนโทรลเลอร์ที่ทำงานด้วยแรงดัน 5V ได้ (5V I/O signal tolerance)
• เชื่อมต่อกับไมโครคอนโทรลเลอร์ผ่าน SPI มีไลบารี่สำหรับแพตลฟอร์ม Arduino มาในโปรแกรม ArduinoIDE (ไลบารี่รองรับบอร์ด Arduino ทุกรุ่น รองรับ ESP32 และ ESP8266)
• โมดูลมีขนาดเล็ก เสียบลงโพรโทบอร์ดได้

รายละเอียดเพิ่มเติม

• W5500 Datasheet

ตัวอย่างการใช้งานอ่านค่าเวลาปัจจุบันผ่านโปรโตคอล NTP

เตรียมอุปกรณ์ดังนี้

1. บอร์ด Arduino Uno R3 จำนวน 1 บอร์ด
2. สายจั้มผู้ - เมีย จำนวน 7 เส้น
3. โมดูลอีเทอร์เน็ต W5500 จำนวน 1 บอร์ด

ต่อวงจรดังนี้

เมื่อต่อวงจรเรียบร้อยแล้ว ให้เสียบสาย USB ของบอร์ด Arduino แล้วเสียบสายแลนเข้าที่โมดูลอีเทอร์เน็ต W5500 หากไฟที่พอร์ตแลนของโมดูลสีส้มติด แสดงว่าเชื่อมต่ออุปกรณ์อื่นผ่านสายแลนได้แล้ว

เปิดโปรแกรม ArduinoIDE ขึ้นมา กดไปที่ File > Examples > Ethernet เลือก UdpNtpClient

โปรแกรมตัวอย่าง UdpNtpClient จะแสดงขึ้นมา ให้เลื่อนไปบรรทัดที่ 44 ลบเครื่องหมาย // หน้าคำสั่ง Ethernet.init(10); ออก

เลื่อนไปบรรทัดที่ 103 แล้วเพิ่มโค้ด epoch += 7 * 60 * 60; ลงไป เพื่อแก้ให้แสดงเวลาประเทศไทย โดย Timezone เวลาประเทศไทยคือ +7 ชั่วโมง และตัวแปร epoch ใช้เก็บค่าเวลาในหน่วยวินาที ดังนั้นหากต้องการปรับเป็นเวลาประเทศไทย จึงต้อง + 7 * 60 * 60 เมื่อ 7 คือจำนวนชั่วโมง และ 60 แรก คือ 1 ชั่วโมงมี 60 นาที และ 60 ที่สอง คือ 1 นาที มี 60 วินาที ดังนั้นเมื่อนำ 7 * 60 * 60 จะได้ตัวเลขวินาทีของ 7 ชั่วโมง

กดที่ Tool เลือกบอร์ดเป็น Arduino Uno R3 และเลือกพอร์ตให้เรียบร้อย

กดปุ่มอัพโหลดโปรแกรม

รอจนกว่าจะขึ้น Done uploading. เป็นอันเสร็จสิ้นการอัพโหลด แล้วกดปุ่มเปิด Serial Monitor ขึ้นมา

ที่หน้า Serial Monitor รอประมาณ 10 - 30 วินาที ค่าเวลาที่ได้จากอินเตอร์เน็จก็จะแสดงขึ้นมาแล้ว

ศึกษาการเขียนโปรแกรมโมดูลอีเทอร์เน็ต W5500 ได้ที่ Arduino - Ethernet
