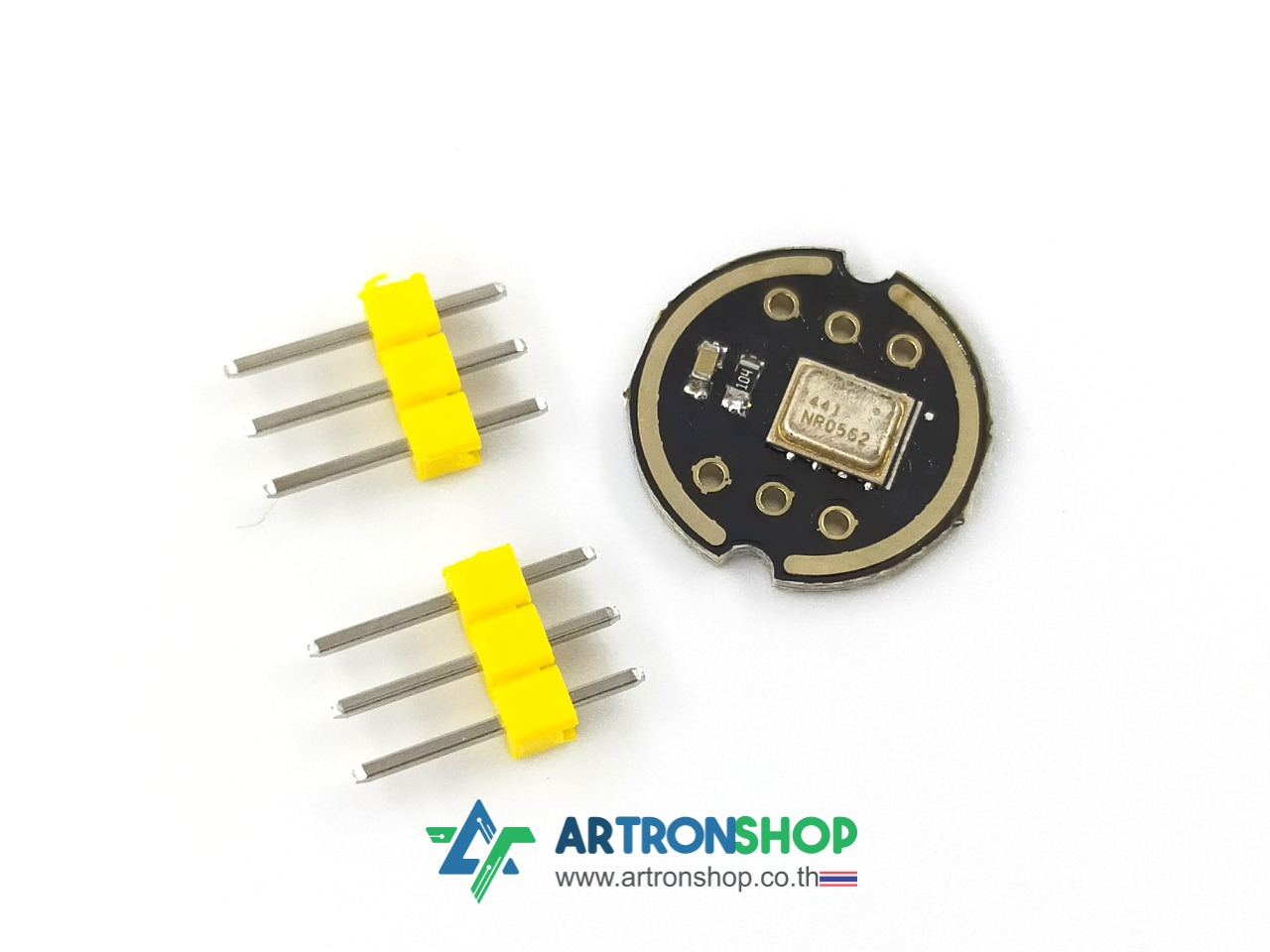

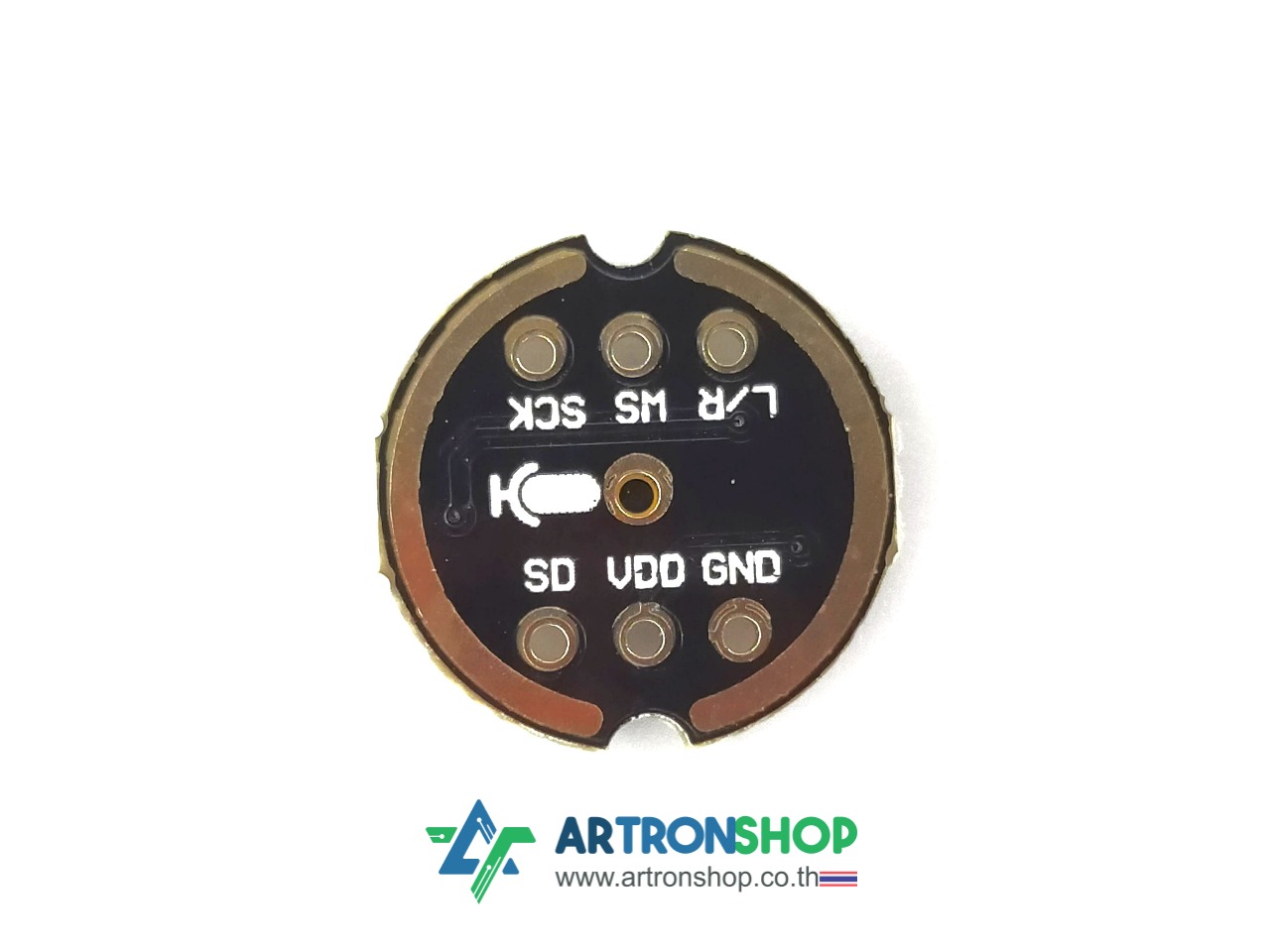

INMP441 ไมค์แบบ I2S

INMP441 ไมค์แบบ I2S เป็นไมโครโฟนแบบ MEMS ที่ภายในมีวงจร ADC มาในตัว อินเตอร์เฟสเป็น I²S ให้สัญญาณเอาต์พุตเป็บแบบดิจิตอล ทำให้ไม่มีปัญหาสัญญาณรบกวนเหมือนที่เกิดขึ้นในระบบอนาล็อก การประมวลผลเสียงสามารถทำได้ง่ายผ่านการเขียนโปรแกรม ไม่จำเป็นต้องใช้วงจรยุ่งยากในการจัดการเสียงอีกต่อไป

ไมค์โครโฟนแบบ I²S ใช้งานได้กับไมโครคอนโทรลเลอร์ที่มี I²S โดยสามารถใช้งานได้กับบอร์ด ESP32 ESP8266 และ K210

รายละเอียดสินค้า

• เป็นไมโครโฟนแบบ MEMS อินเตอร์เฟสแบบ I²S
• ให้สัญญาณเป็นแบบดิจิตอลความละเอียด 24 บิต
• รับเสียงได้ในช่วงความถี่ 60 Hz ถึง 15 kHz
• ใช้ไฟเลี้ยง 1.62V ถึง 3.63V ใช้กระแสไฟฟ้า 2.5mA ที่แรงดันไฟฟ้า 3.3V

รายละเอียดเพิ่มเติม

• INMP441 Datasheets

วีดีโอรีวิว INMP441 ไมค์แบบ I2S

การใช้งานร่วมกับบอร์ด ESP32

ต่อวงจรตามตารางด้านล่างนี้

อัพโหลดโปรแกรมต่อไปนี้ลงบอร์ด ESP32 (ใช้โปรแกรม ArduinoIDE)

• https://gist.github.com/maxpromer/2d64dd5f9eff327995a4cbc28d6c8a47

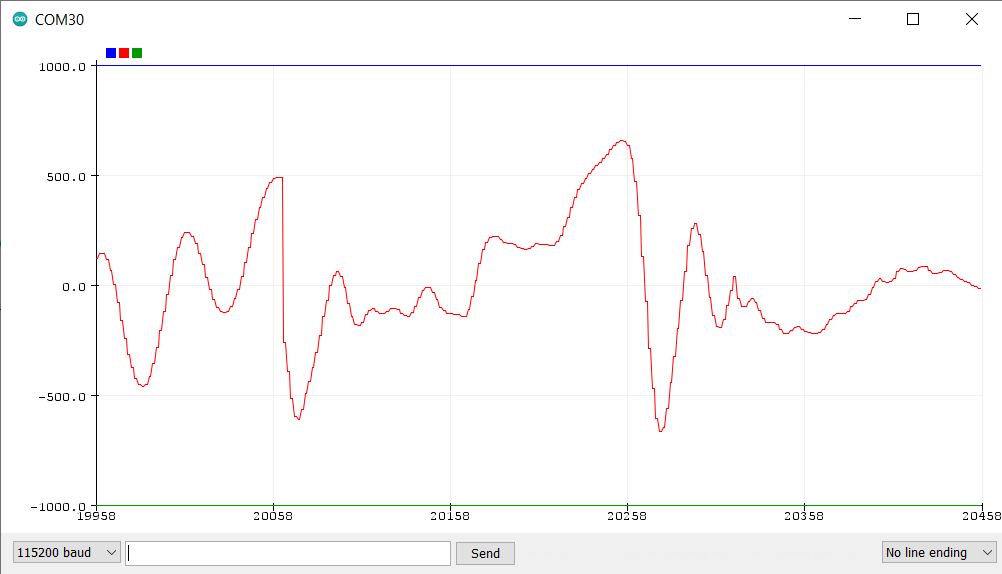

เปิด Serial Plotter ปรับความเร็วไปที่ 115200 สังเกตกราฟสีแดง จะเห็นว่าเส้นจะขึ้นลงตามเสียงที่ได้รับ
