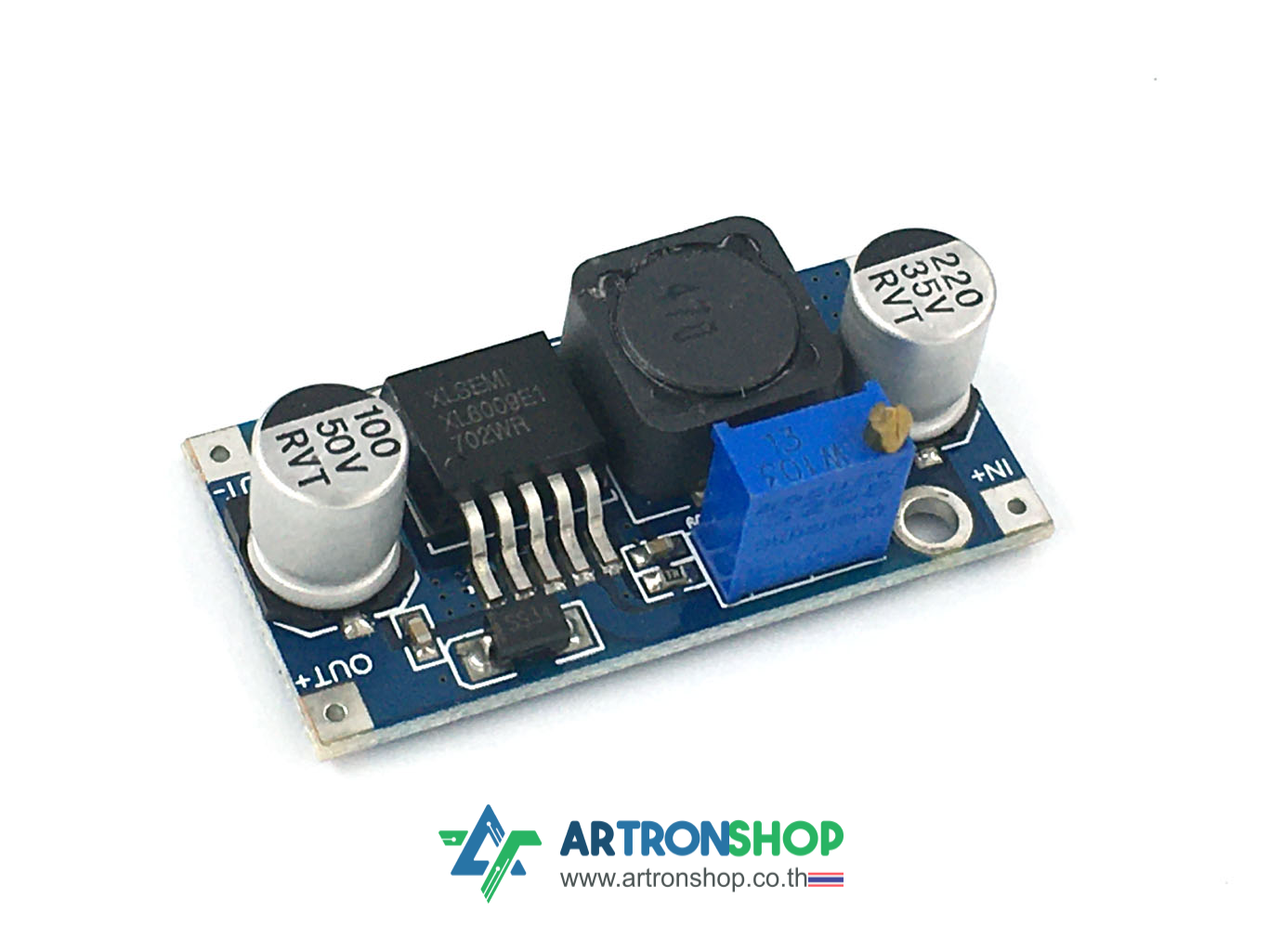

XL6009 DC-DC Step-up module LM2577

โมดูลสวิทชิ่งเรกกูเรเตอร์แบบ Step-Up / Buck-Boost ใช้ชิพ XL6009 มีประสิทธิภาพในการทำงานสูง เหมาะสำหรับงานที่ต้องการขยายแรงดันไฟฟ้าให้สูงขึ้น เช่น โซล่าร์เซลล์ , แบตเตอรี่ , แหล่งจ่ายไฟต่าง ๆ เป็นต้น

• รองรับแรงดันอินพุต 5-35 V
• กำหนดค่าแรงดันเอาท์พุตได้สูงสุด 35 V
• จ่ายกระแสต่อเนื่องที่ 1.5A

กรณีใช้จ่ายกระแสสูง ควรติดตั้งแผ่นระบายความร้อนที่ตัว IC XL6009 เพิ่มเติม

การใช้งานอ้างอิง โปรดเช็คก่อนสั่งซื้อ

•   Input 5V output 12V 0.8A 9.6W
•   Input 7.4V output 12V 1.5A 18W
•   Input 12V output 15V 2A 30W
•   Input 12V output 16V 2A 32W
•   Input 12V output 18V 1.6A 28.8W
•   Input 12V output 19V 1.5A 28.5W
•   Input 12V output 24V 1 A 24W
•   Input 3V output 12V 0.4A 4.8W

การคำนวนแรงดันและกระแสไฟใช้งาน
Vin x Iin x ประสิทธิภาพ = Vout*Iout

• Vin: แรงดันไฟเข้า
• Iin: กระแสไฟเข้า
• Vout: แรงดันไฟออก
• Iout: กระแสไฟออก

• ไฟเข้า 5V 1A
• ไฟออก 10V ที่ประสิทธิภาพ 90%
• คำนวนได้ดังนี้ 5x1x90% = 0.45A

ข้อมูลเพิ่มเติม XL6009 DC-to-DC Step up Converter Module

Our products are independent research and development and production, sophisticated technology, each products are through strict test before sent to the user. And can meet the demand of batch.
32 V - 3.2 V input output highest 38 V
Output voltage range: 4 v to 38 v dc voltage continuously adjustable, high efficiency (96%) of the maximum output current for 4 a.
Advantage: use double thickening black oil PCB with high quality, all use imported SMD aluminum electrolytic capacitors, high Q value power inductors. And every piece of plate passes through the strict technical test, test completely using separate antistatic protection bag packaging.


Note:
Does this modules relative to the LM2577 triode mode conversion efficiency is higher
Does this module is adjustable booster module, can by adjusting the precision of modules above circle more adjustable potentiometer
To change the output voltage. The highest output voltage is 38 v. Chronological booster, reverse-time step-down.

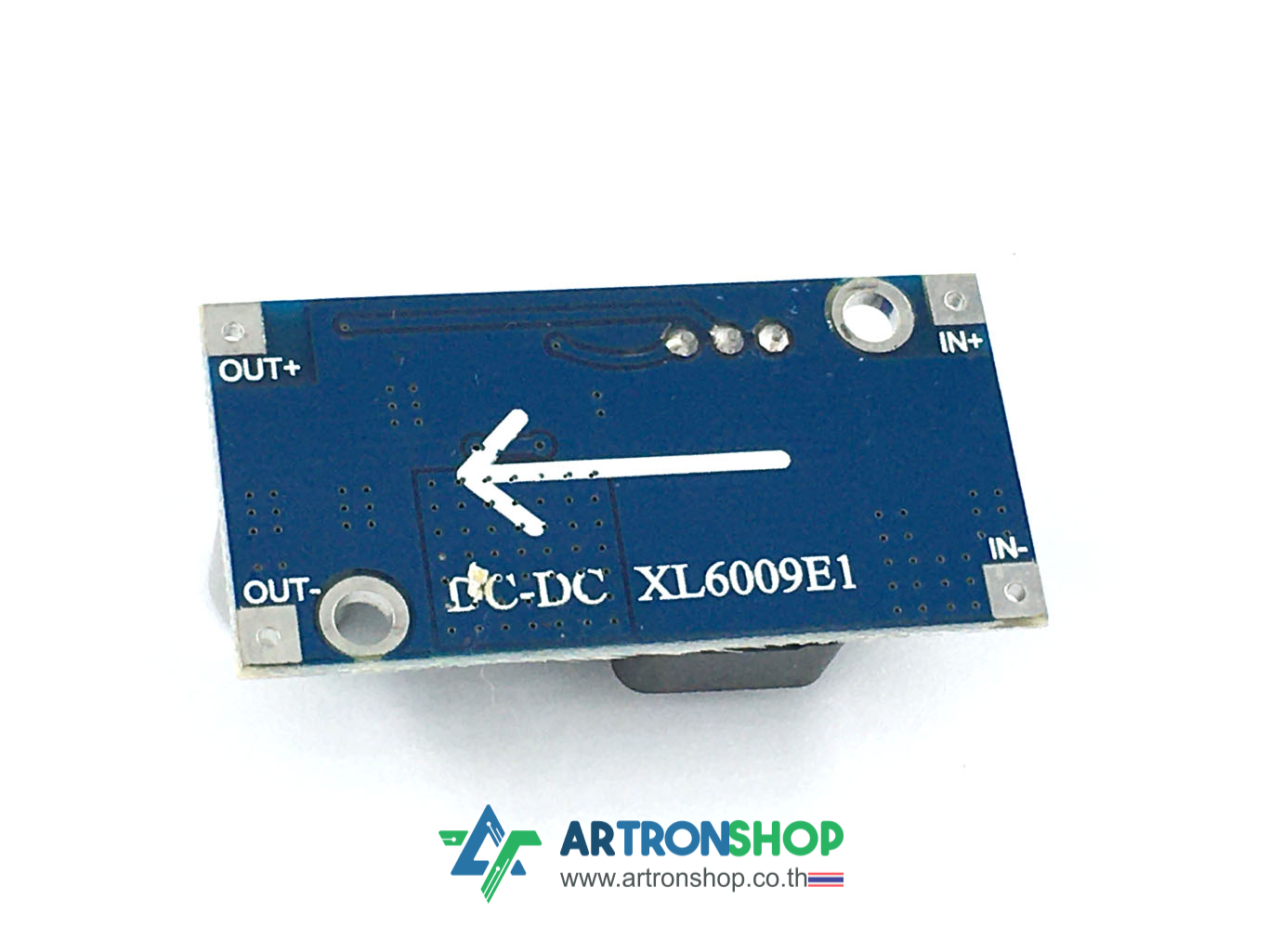

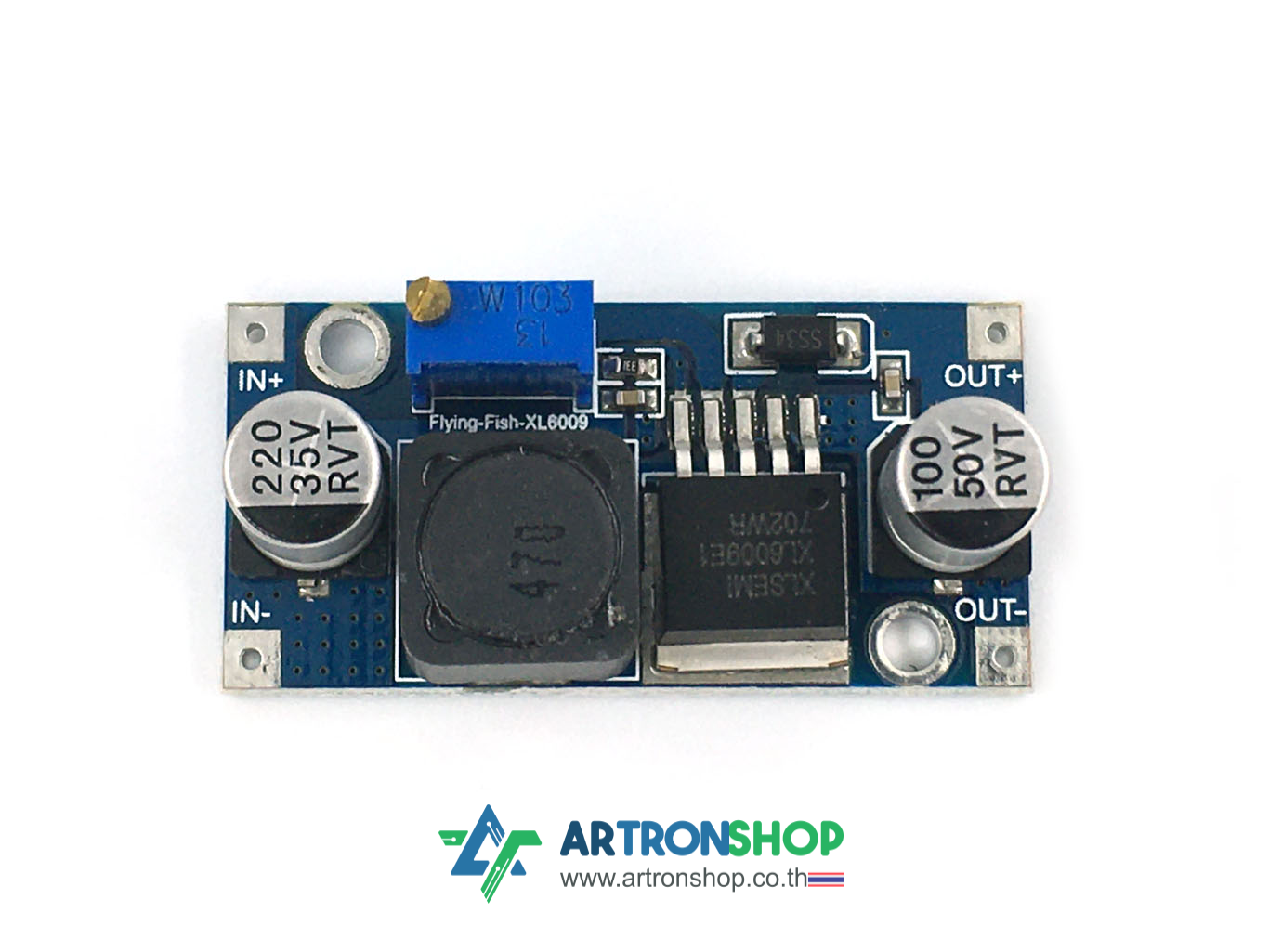

Does the module above marked GND (input), the IN + (input), GND (output), the OUT + (output)
Does working temperature: : industrial grade 40  to + 85  (-) (ambient temperature more than 40 degrees, please reduce power use, or enhance heat dissipation)

 ข้อมูลเพิ่มเติม

• http://www.datasheet-pdf.com/datasheet/XLSEMI/775384/XL6009.pdf.html
