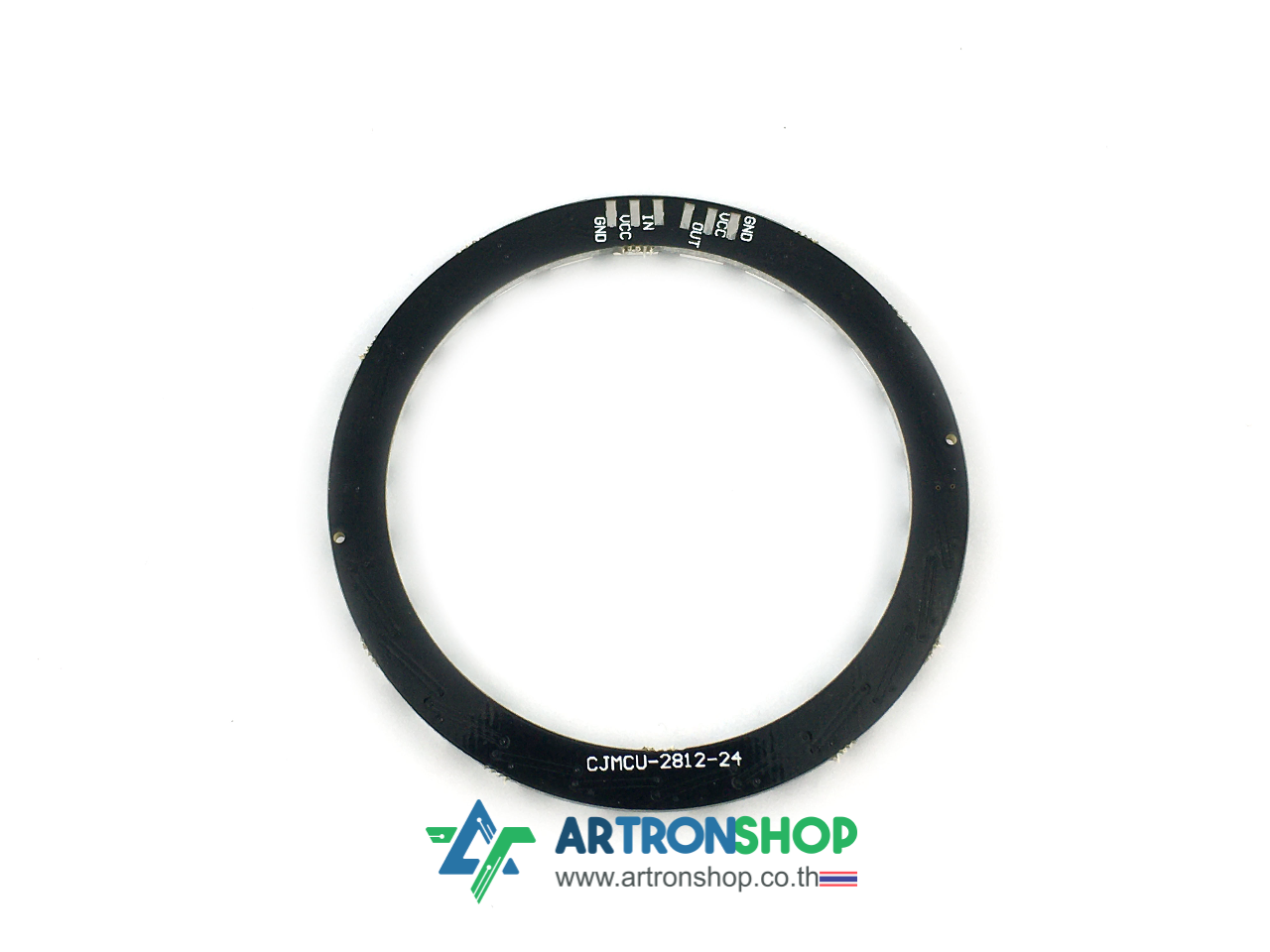

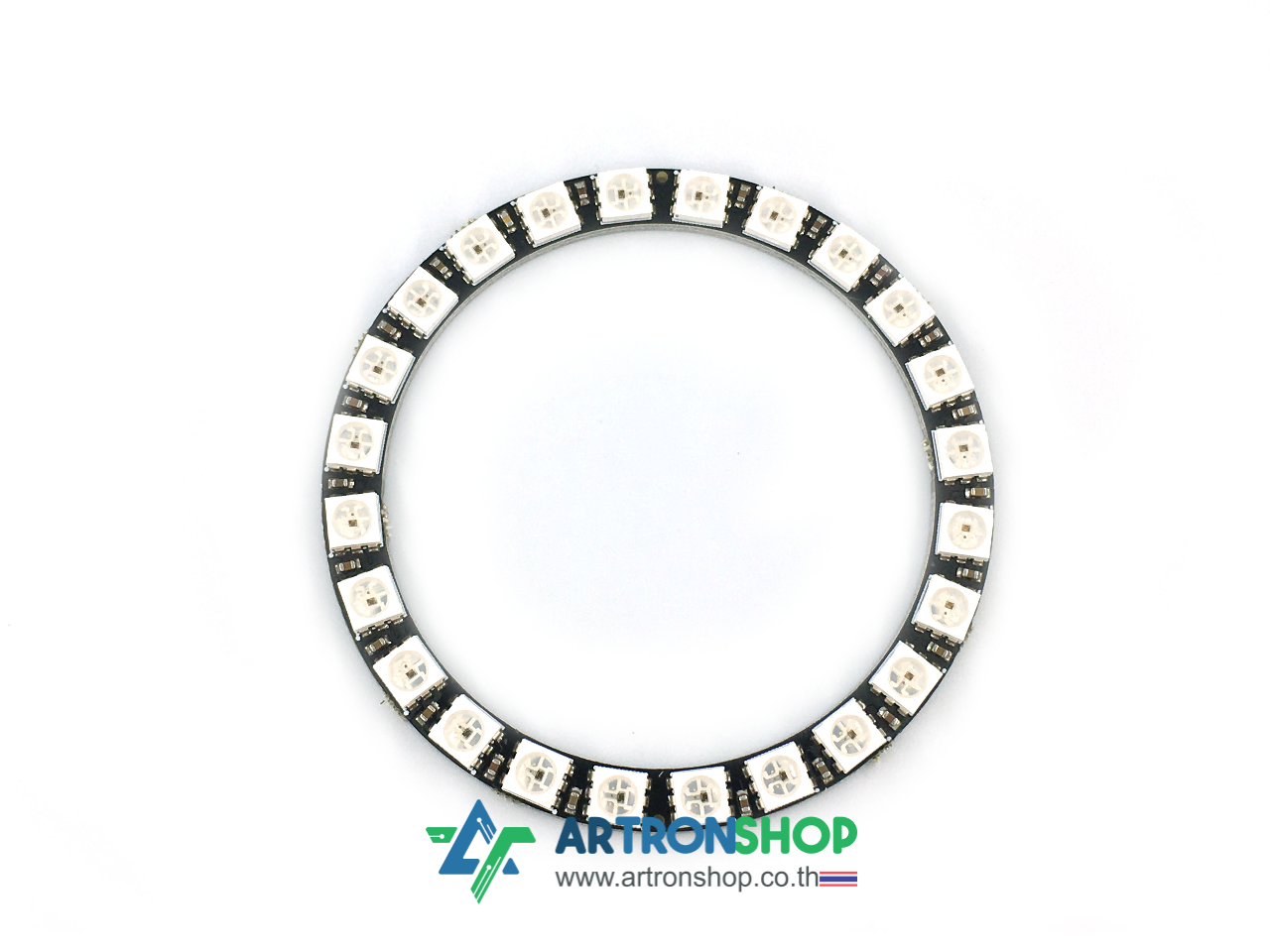

หลอดแอลอีดี RGB แบบวง 24 ดวง NeoPixel Ring 24 Bit WS2812 RGB LED

หลอดแอลอีดี RGB แบบวง 24 ดวง NeoPixel Ring 24 Bit WS2812 RGB LED ต่อกับบอร์ดไมโครคอนโทรลเลอร์ Arduino / ESP8266 / ESP32 / STM32 / RP2040 และบอร์ดไมโครคอนโทรลเลอร์อื่น ๆ โดยใช้สายข้อมูลเพียงเส้นเดียว กำหนดสี และความสว่างแยกดวงได้อิสระ ใช้ไฟเลี้ยง 5VDC

คุณสมบัติเชิงเทคนิค

• แต่ละ LED สามารถควบคุมสี (แดง เขียว น้ำเงิน) ได้อย่างอิสระ
• ควบคุมการผสมสี ให้แสดงสีได้อิสระถึง 16.7 ล้านสี
• ใช้ขาข้อมูลเพียงเส้นเดียวในการควบคุม LED หลายดวง แต่ละดวงต่อสายข้อมูลอนุกรมไปเรื่อย ๆ ได้ไม่จำกัด
• เขียนโปรแกรมด้วย Arduino IDE ใช้ไลบรารี่ NeoPixel ในการควบคุมสั่งงาน
• แอลอีดีแต่ละดวงมี IC ควบคุมสีและความสว่างในตัว
• แอลอีดีแต่ละดวงใช้กระแสไฟฟ้าประมาณ 60 mA (สีขาว ความสว่างสูงสุด)
• ความถี่ของสัญญาณข้อมูล 800 kHz
• แต่ละสีควบคุมความสว่างได้ 0 ถึง 255 ระดับ

สินค้าประกอบด้วย

1. หลอดแอลอีดี RGB แบบวง 24 ดวง NeoPixel Ring 24 Bit WS2812 RGB LED จำนวน 1 ชุด

การใช้งาน

ต่อวงจรดังนี้

• เชื่อมต่อขา VCC ของ WS2812 เข้ากับขา 5V ของ Arduino
• เชื่อมต่อขา GND ของ WS2812 เข้ากับขา GND ของ Arduino
• เชื่อมต่อขา DIN ของ WS2812 เข้ากับพินดิจิตอลของ Arduino (ในตัวอย่างคือขา 6)

ติดตั้งไลบรารี่ Adafruit_NeoPixel แล้วใช้โค้ดโปรแกรมต่อไปนี้ในการทดสอบ

• https://gist.github.com/maxpromer/c23820a2e8455c0bd9445e3d66e877ac

ผลที่ได้ หลอดแอลอีดีจะไล่ติดจากสีแดง เป็นสีเขียว และเป็นสีน้ำเงิน ตามลำดับ

เอกสารเพิ่มเติม

• WS2812 Datasheet

NeoPixel Ring 24 WS2812 RGB LED

ข้อมูลเพิ่มเติม NeoPixel Ring 24 WS2812 RGB LED

• โคด arduino การต่อใช้งาน NeoPixel
• WS2812 Datasheet
• SK6812 Datasheet
• http://www.mauroalfieri.it/elettronica/neopixel-ring-watch-terza-parte.html
