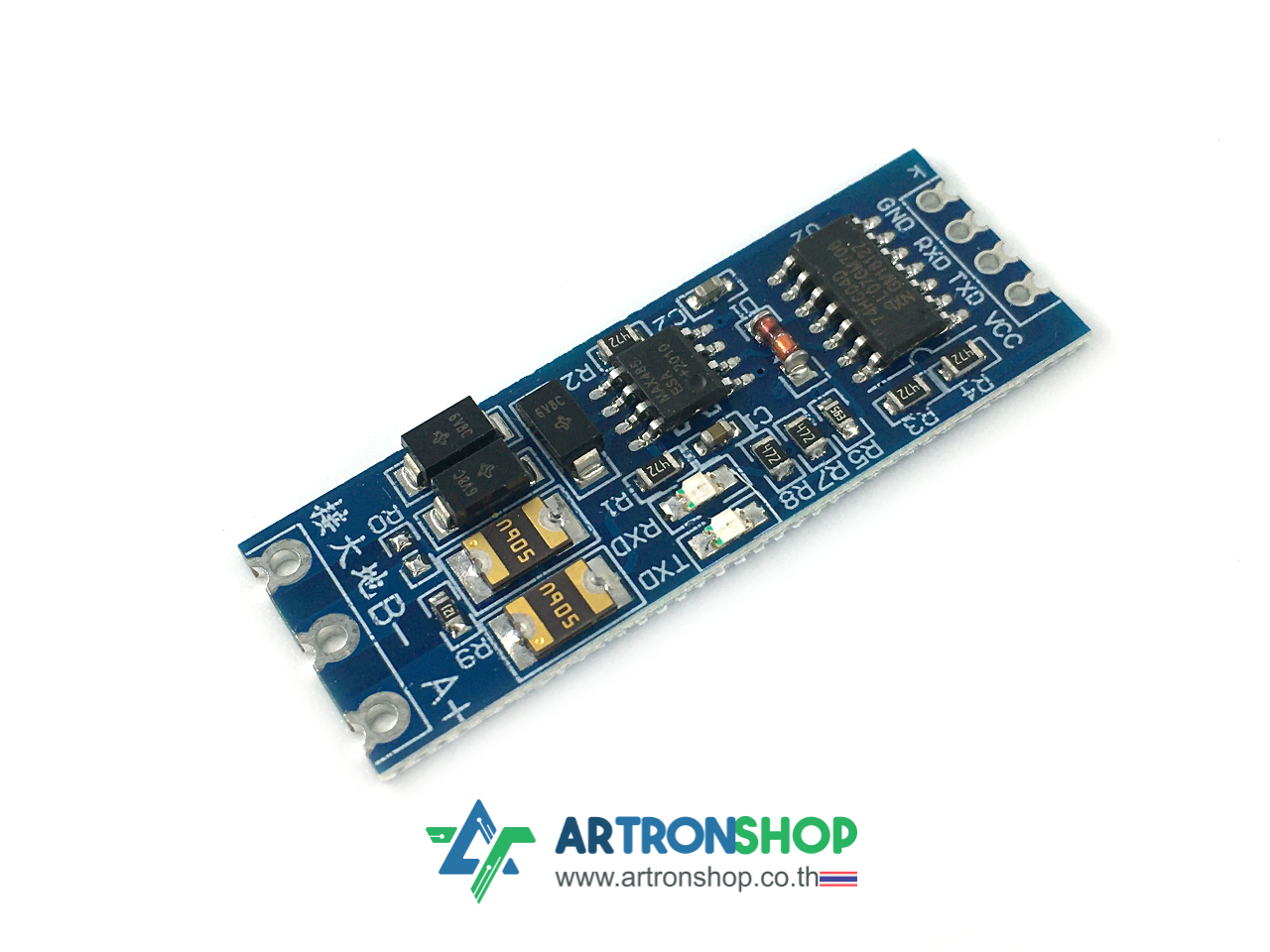

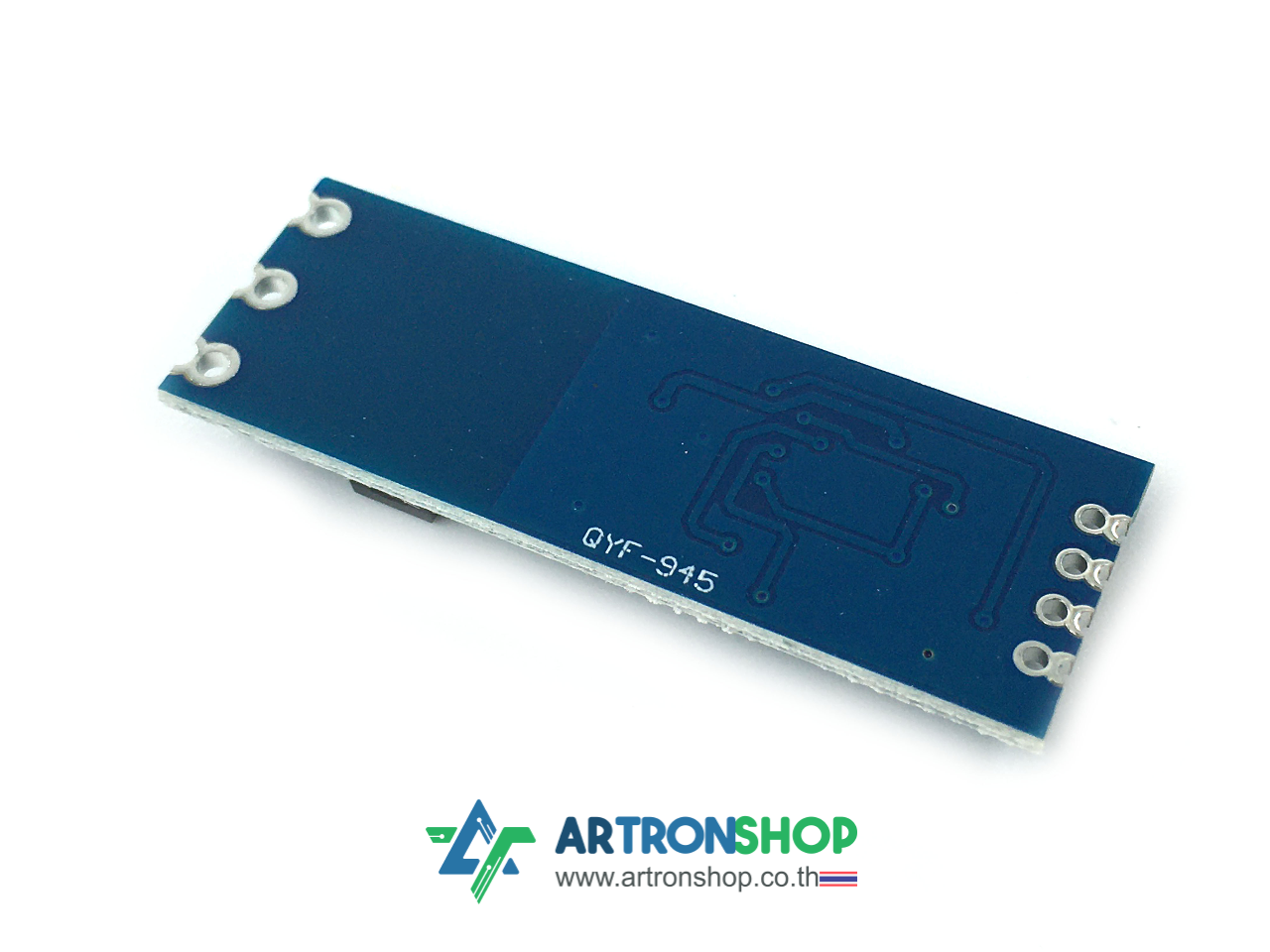

UART TTL to RS485 with Automatic Direction Control โมดูลแปลง UART เป็น RS485 พร้อมวงจรควบคุมทิศทางอัตโนมัติ

UART TTL to RS485 with Automatic Direction Control โมดูลแปลง UART เป็น RS485 พร้อมวงจรควบคุมทิศทางอัตโนมัติ RS485 เป็นโปรโตคอลแบบ half duplex คือการสื่อสารสลับกันรับ-ส่งข้อมูลในสายเส้นเดียว การใช้งานปกติต้องควบคุมขา RE/DE เพื่อบอกว่าจะรับหรือส่งข้อมูล แต่โมดูลแปลงสัญญาณ RS485 ตัวนี้ไม่จำเป็นต้องควบคุมขา RE/DE เอง เพราะมีวงจรควบคุมให้อัตโนมัติ การใช้งานเพียงต่อสาย TX, RX เมื่อมีการส่งข้อมูล โมดูลจะสลับเป็นโหมดส่งข้อมูล เมื่อส่งข้อมูลเสร็จ จะสลับมาเป็นโหมดรับข้อมูลอัตโนมัติ

โมดูลนี้รองรับแรงดันลอจิกได้ทั้ง 3.3V และ 5V ทำให้ใช้งานร่วมกับไมโครคอนโทรลเลอร์ได้ทุกรุ่น เช่น Arduino Uno, ESP8266, NodeMCU, ESP32 เป็นต้น

รองรับการรับ-ส่งข้อมูลด้วยความเร็ว (baud rare) 110 ถึง 256000bps

รายละเอียดเชิงเทคนิค

• เป็นโมดูลแปลงสัญญาณ RS485 เป็น UART / TTL
• ไม่ต้องควบคุมทิศทางการรับ-ส่งข้อมูล เพียงต่อขา TX, RX ก็ใช้งานได้เลย
• มีหลอดแอลอีดีแสดงสถานะรับ-ส่งข้อมูล
• มีวงจรป้องกันส่วน RS485 ด้วย TVS และฟิวส์ฟื้นตัวอัตโนมัติ (PTC)
• ใช้แรงดันไฟฟ้า 3.3V - 5V
• สัญญาณเข้า RX, TX แบบ UART รองรับแรงดันลอจิกทั้ง 5V และ 3.3V
• รองรับความเร็วสื่อสาร (baud rate) ได้ 300 ถึง 256000
• สัญญาณออกขา A, B (RS485)
• มี RT ค่า 120 โอห์ม มาในตัวแล้ว
• ใช้ร่วมกับอุปกรณ์ ModbusRTU ได้
• สามารถส่งข้อมูลได้ไกลถึง 1200 เมตร (ขึ้นอยู่กับคุณภาพของสายและสภาพแวดล้อม)

สินค้าประกอบด้วย

1. UART TTL to RS485 with Automatic Direction Control โมดูลแปลง UART เป็น RS485 พร้อมวงจรควบคุมทิศทางอัตโนมัติ จำนวน 1 ชิ้น

This transmission module to achieve the TTL signal and RS485 signal interchange, but we must know, 485 is half duplex communication, this communication can achieve two-way communication, but not in both directions at the same time, must Alternately; that is, each section of the communication channel can be either a transmitting end or a receiving end, but at the same time, the information can have only one transmission direction.

To achieve the RS485 signal automatic flow control, send and receive direction automatically switch, use this module with your operation as simple as the serial port
Baud rate: 110 ~ 256000bps

Module Highlights:
(1) wide voltage power supply (3.0V ~ 30V), the limit voltage of 33V, it is recommended to use within 30V, the minimum voltage is higher than 2.8V.
(2) compatible with 3.3V and 5.0V signals, can match the module
(3) has a very high EMC and EMI performance.
(4) the use of imported chips, industrial design, anti-interference ability, while the use of powerful 485 lightning design, industrial and field can be used in harsh environments, the working temperature of -40 ℃ to +85 ℃, transmission Distance up to kilometers (with 850 meters of 2 * 1.5 cable to do the test, it is recommended to use within 800 meters, more than 800 meters plus repeaters)
(5) with a terminal block and silicone wire, the use of very convenient.
(6) with RXD, TXD signal indicator, send and receive situation panoramic view.
(7) factory direct, to ensure technical support and services, but also OEM and ODM.

Module Features:
(1) This module fully considered the 485 bus lightning protection design and anti-jamming design, high EMC, EMI performance, long-distance transmission in the field, the module "access to the earth" side access to the earth, can play well The anti-interference and lightning protection of the role of the 485 bus more secure; indoor short-distance transmission can not access the earth.
(2) with a standard 2.54 pitch pin, to facilitate your secondary development
(3) with 120 ohm matching resistance, shorted R0 can be enabled to match the resistance, long-distance transmission recommended shorted.
(4) support multi-machine communication, the same network can connect at least 40 nodes.
(5) can be hot-swappable, there will be no signal to death phenomenon.
(6) anti-jamming alignment and copper way to prevent interference with the signal.
