โมดูล I2C LCD 1602 2004 LCD Adapter I2C

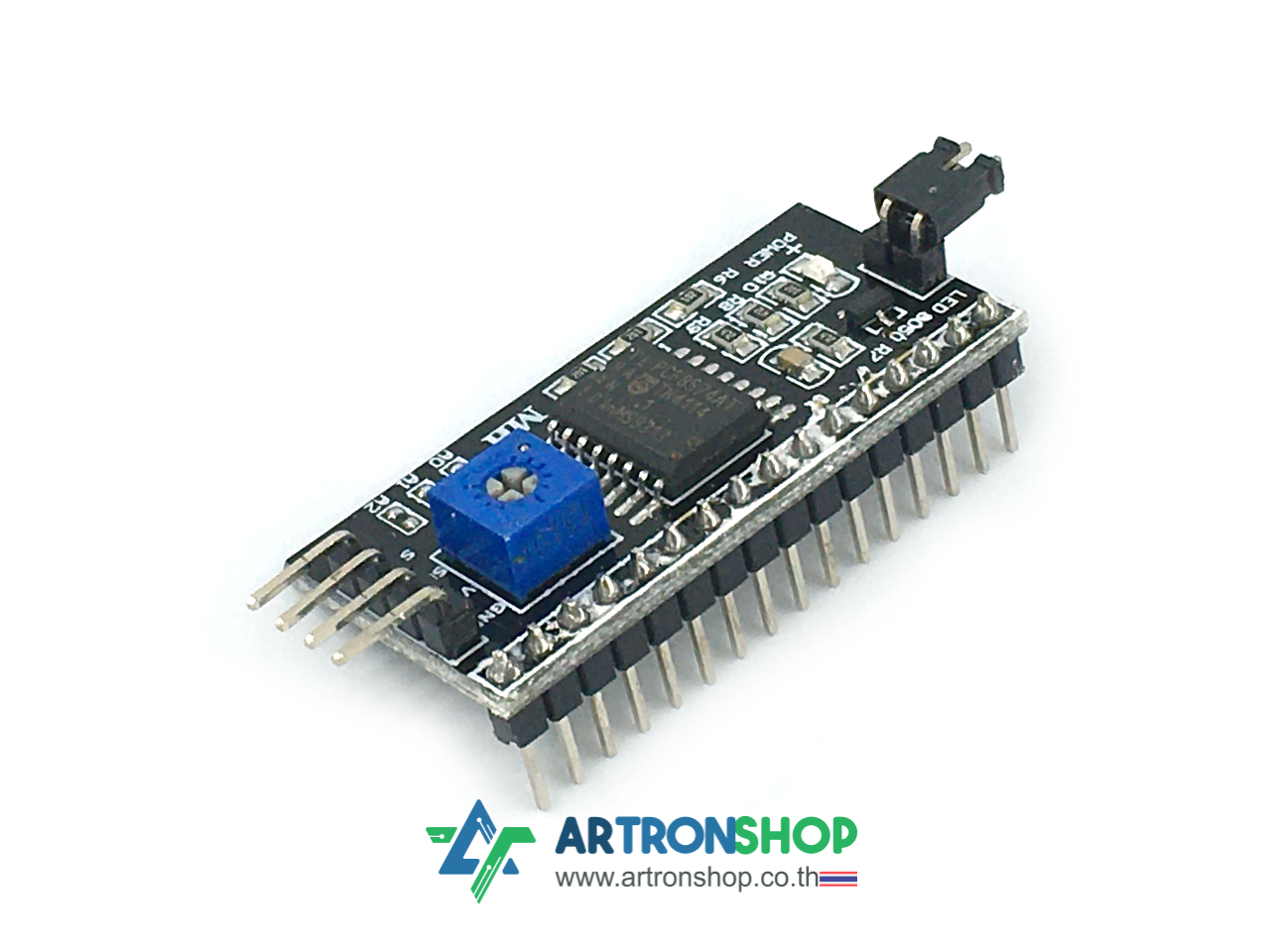

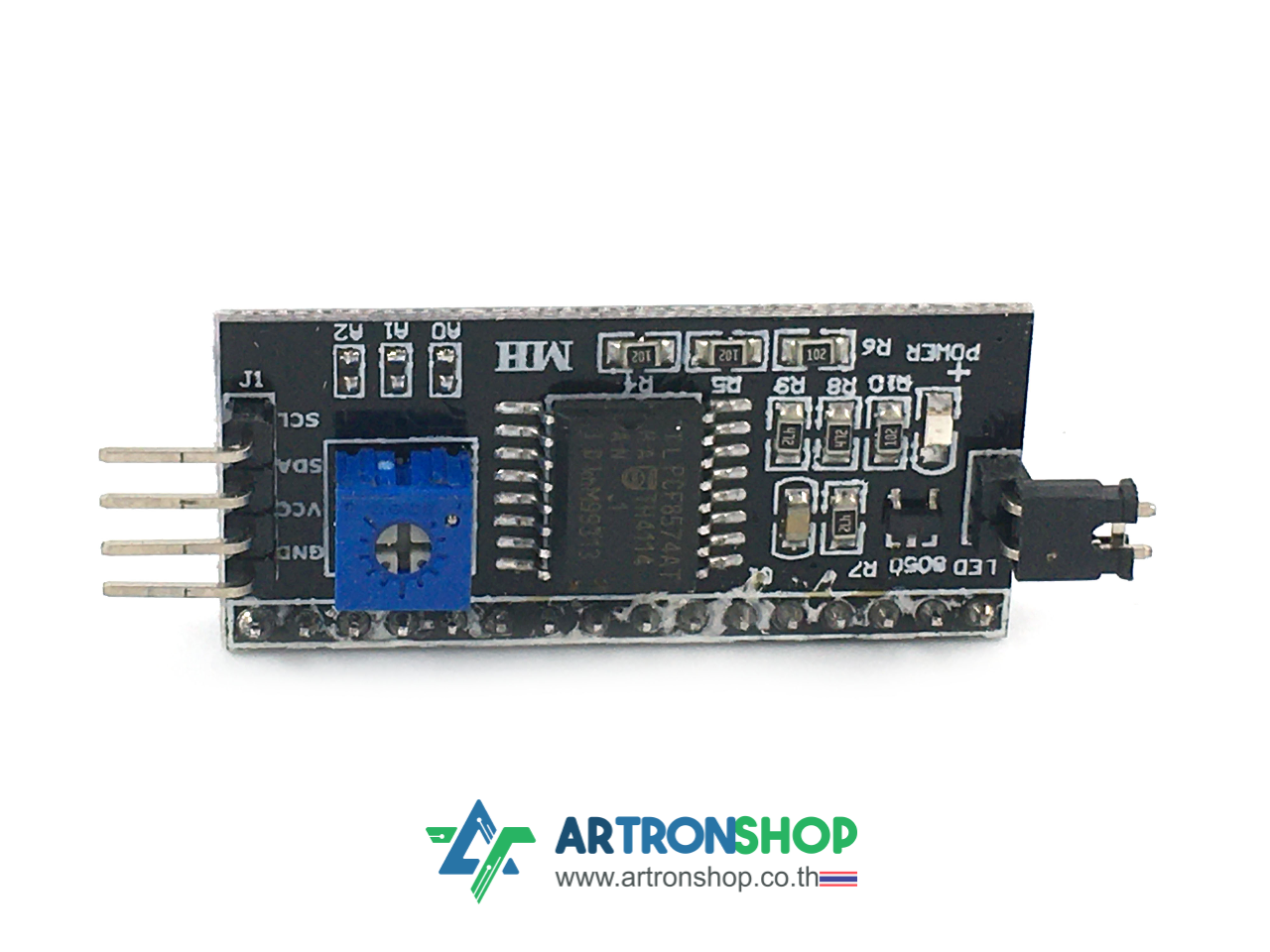

โมดูล I2C LCD 1602 2004 LCD Adapter I2C ใช้ต่อกับจอ LCD เพื่อใช้งานในแบบ I2C ทำให้ใช้สายเพียง 4 เส้นก็สามารถใช้งานจอ LCD ได้แล้ว รองรับจอ LCD ทั้งแบบ 16x2 และ 20x4 สามารถปรับความเข้ม - จางของตัวอักษรบนจอด้วยการปรับทริมพอทบนตัวโมดูล

รายละเอียดเชิงเทคนิค

• ใช้ไอซีขยายขา PCF8574
• เชื่อมต่อกับไมโครคอนโทรลเลอร์ผ่าน I2C หมายเลข 0x27 / 0x3F
• ปรับความชัดของตัวอักษรบนหน้าจอผ่านทริมพอท
• ใช้แรงดันไฟฟ้า 5V / 3.3V
• ใช้งานได้กับจอรุ่น 1602 (16x2) และ 2004 (20x4)
• ใช้บัดกรีติดกับด้านหลังจอ LCD

สินค้าประกอบด้วย

1. โมดูล I2C LCD 1602 2004 LCD Adapter I2C จำนวน 1 ชิ้น

การใช้งานร่วมกับ Arduino

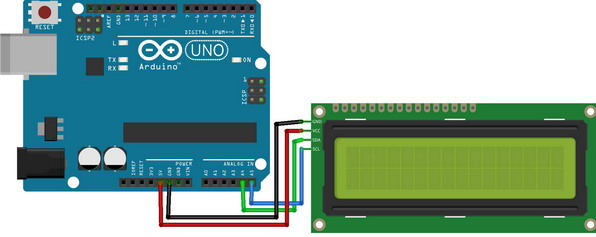

ต่อสาย SDA ของตัวโมดูลเข้ากับขา A4 และต่อสาย SCL ของตัวโมดูลเข้ากับขา A5 ต่อสาย VCC เข้ากับ 5V และ GND เข้า GND บนบอร์ด Arduino

ใช้ไลบารี่ Arduino-LiquidCrystal-I2C-library

** หมายเลข Address ของโมดูลนี้คือ 0x27 หากใช้งานไม่ได้ ลองเปลี่ยนไปใช้ 0x3F

อ่านวิธีใช้งานได้ที่ : การใช้งานจอ Character LCD กับ Arduino แบบละเอียด
