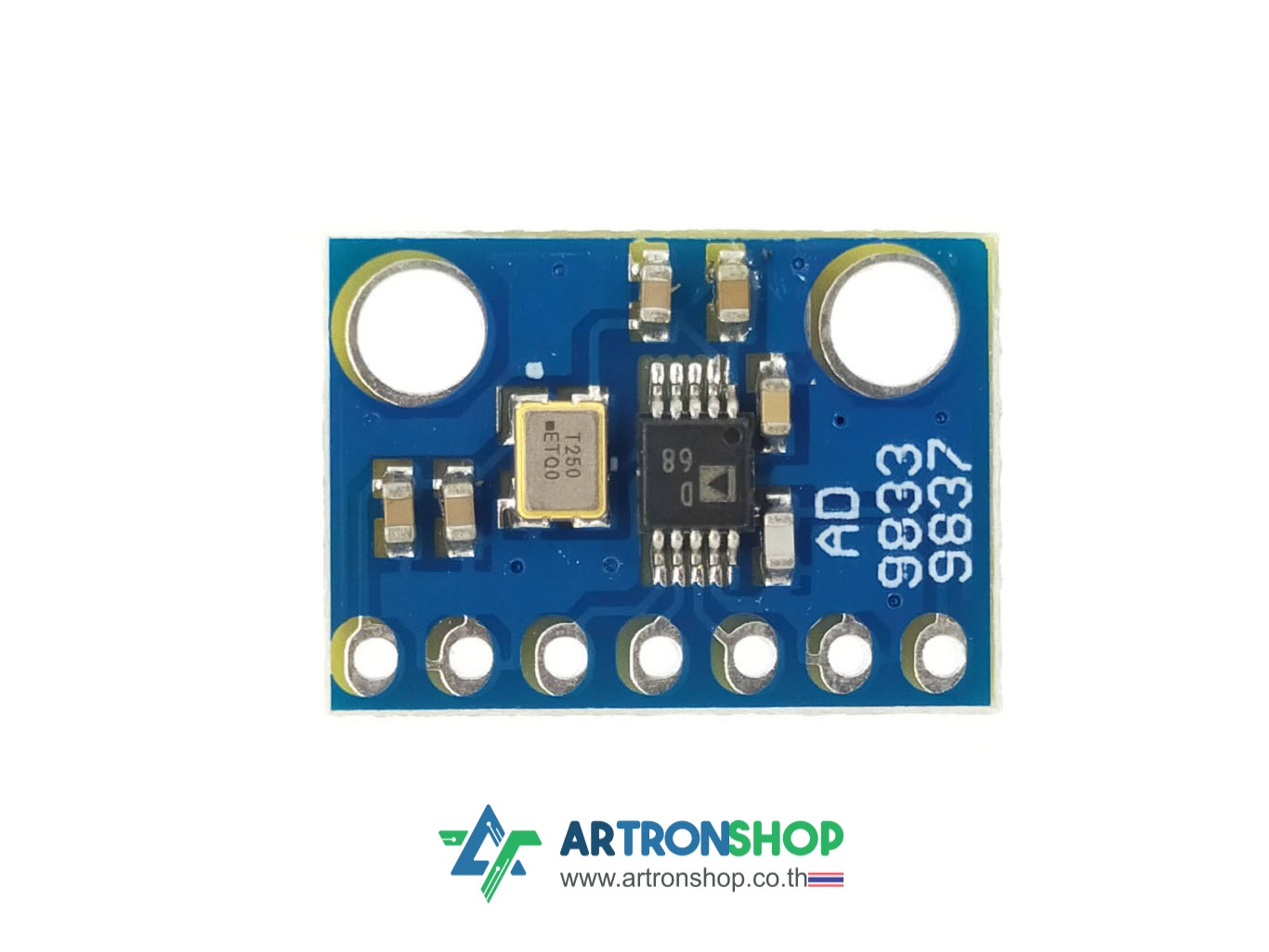

AD9833 Programmable DDS Function generator Module โมดูลสร้างความถี่

AD9833 Programmable DDS Function generator Module โมดูลสร้างความถี่ สามารถสร้างความถี่ได้ 3 รูปคลื่น คลื่นไซน์ คลื่นสี่เหลี่ยม และคลื่นสามเหลี่ยม กำหนดให้สร้างความถี่ได้สูงสุด 12.5MHz เชื่อมต่อกับไมโครคอนโทรลเลอร์ผ่าน SPI ทำงานได้ที่แรงดันไฟฟ้า 2.3 ถึง 5.5 โวล์

รายละเอียดเชิงเทคนิค

• เป็นโมดูลผลิตความถี่ที่เขียนโปรแกรมกำหนดความถี่และรูปคลื่นได้
• ผลิตความถี่ได้ 0Hz - 12.5Mhz กำหนดรูปคลื่นได้ 3 รูปแบบ คือ คลื่นไซน์ คลื่นสี่เหลี่ยม และคลื่นสามเหลี่ยม
• รีจิสเตอร์กำหนดความถี่ขนาด 28 บิต
• วงจร DAC ภายในความละเอียด 10 บิต
• ใช้แรงดันไฟฟ้า 2.3 - 5.5VDC
• ใช้การเชื่อมต่อกับไมโครคอนโทรลเลอร์ผ่านบัส SPI (MODE2)
• ให้แรงดันเอาต์พุตสูงสุด 0.65V และต่ำสุด (offset) 38mV
• ขนาด 17*12 มิลิเมตร หรือ 0.66*0.47 นิ้ว

สินค้าประกอบด้วย

• AD9833 Programmable DDS Function generator Module โมดูลสร้างความถี่ จำนวน 1 ชิ้น

การใช้งานกับ Arduino

ต่อวงจรเข้ากับบอร์ด Arduino Uno/Nano/Pro Mini ตามตารางด้านล่างนี้

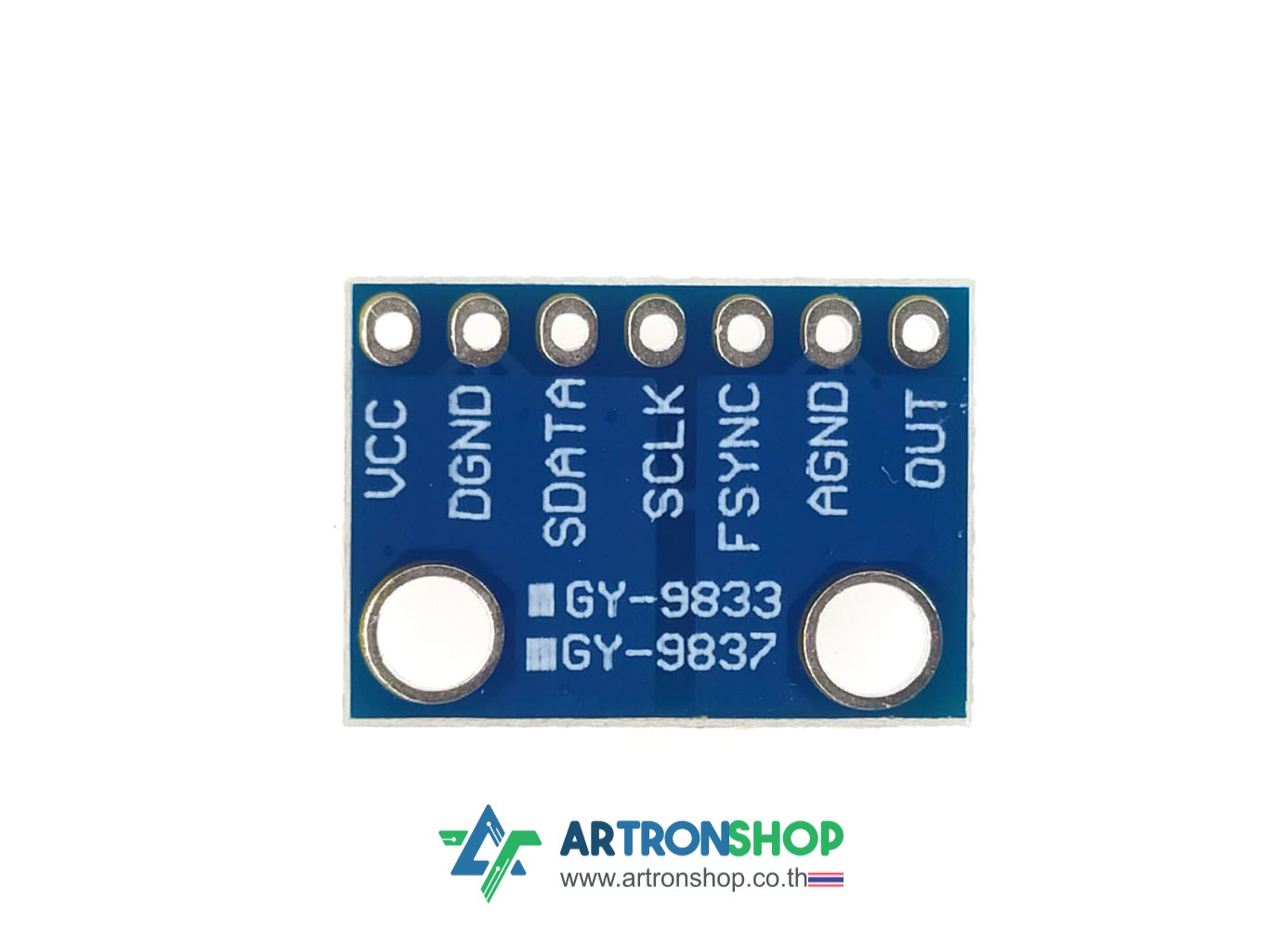

กรณีใช้บอร์ดรุ่นอื่นให้ดู Pin Map หาช่อง SPI แล้วต่อ SDATA เข้า MOSI, SCLK เข้า CLK/SCK, FSYNC เข้า CS

ส่วน OUT และ AGND ใช้เป็นคู่สัญญาณเอาต์พุต

คัดลอกโค้ดโปรแกรมต่อไปนี้ไปอัพโหลดได้เลย กรณีเปลี่ยนการเชื่อมต่อขา FSYNC จะต้องแก้ #define FSYNC ให้ถูกต้องด้วย

• https://gist.github.com/maxpromer/0d63fed4778beab989217f4c152342bd

ผลการทดสอบ

ทดสอบโมดูลนี้ที่ 1Hz 10Hz 100Hz 1kHz 1MHz และ 2.5MHz ด้วยรูปคลื่นต่าง ๆ ได้สัญญาณเอาต์พุตดังนี้
