IOXESP32 Ethernet shield โมดูลเชื่อมต่อ LAN สำหรับ ESP32

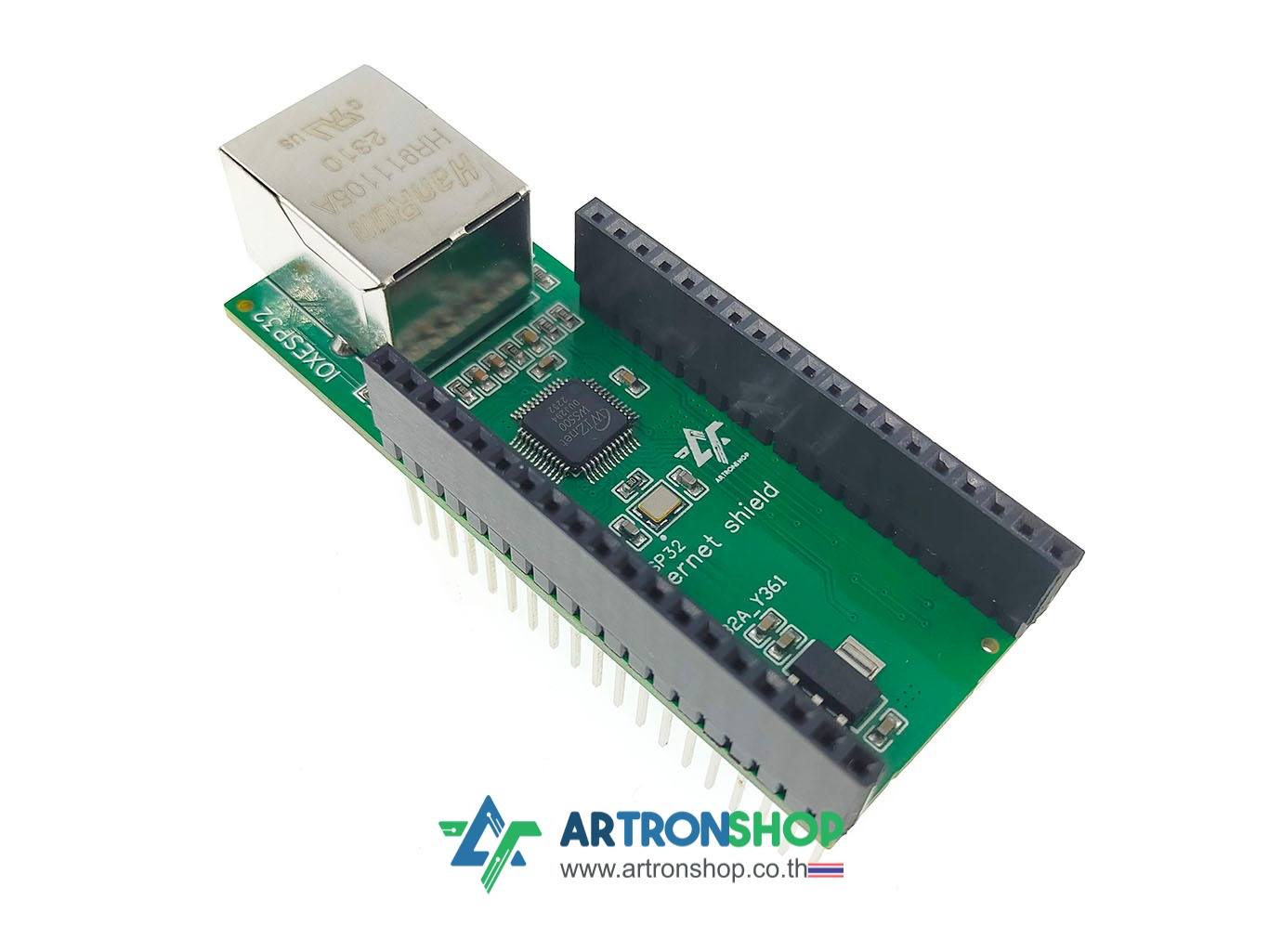

IOXESP32 Ethernet shield เป็นโมดูลเชื่อมต่ออินเตอร์เน็ตผ่านสายแลน ทำให้การเชื่อมต่ออินเตอร์เน็ตมีความเสถียรมากขึ้น สามารถนำบอร์ด ESP32 ไปใช้งานได้จริง ตัวโมดูลใช้ชิปเบอร์ W5500 มีแรมภายใน 32 kB รับ-ส่งข้อมูลได้ด้วยความเร็วสูงสุดประมาณ 90 kB/s เชื่อมต่อกับบอร์ด ESP32 ด้วย SPI ใช้งานได้กับบอร์ด IOXESP32 NodeMCU-32s Node32 Lite และ Node32s

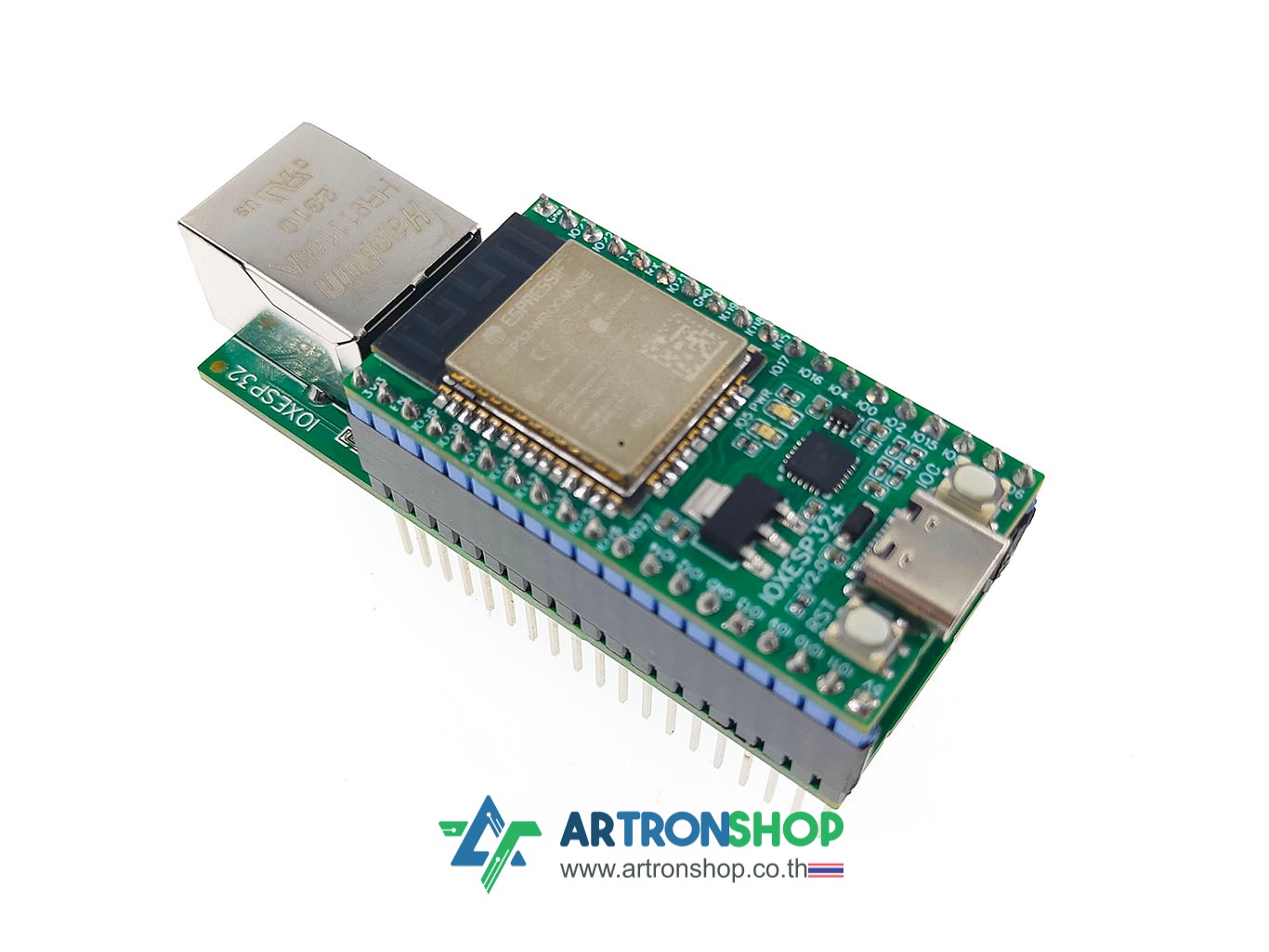

ต่อเข้ากับบอร์ด ESP32 ผ่านการเสียบบอร์ดทับลงบน shield ดังรูป

หรือต่อผ่าน IOXESP32 Dual Base หรือ IOXESP32 Triple Base ดังรูป

รองรับการเขียนโปรแกรมภาษา C/C++ ด้วย Arduino IDE โดยใช้ไลบรารี่ Ethernet และรองรับเขียนโปรแกรมด้วยภาษาไพทอน ด้วยเฟิร์มแวร์ MicroPython

อ่านเอกสารการใช้งาน (มีหลายหน้า) ได้ที่
https://artronshop.gitbook.io/ioxesp32/ioxesp32-ethernet-shield/introduce
https://artronshop.gitbook.io/ioxesp32/ioxesp32-ethernet-shield/wiring
https://artronshop.gitbook.io/ioxesp32/ioxesp32-ethernet-shield/hardware-setup
https://artronshop.gitbook.io/ioxesp32/ioxesp32-ethernet-shield/arduino

รายละเอียดเชิงเทคนิค

• เป็นโมดูลเชื่อมต่ออินเตอร์เน็ตผ่านสายแลนโดยใช้ ESP32 ทำให้ ESP32 รองรับการเชื่อมต่อทั้ง WiFi, บลูทูธ และสายแลน
• ใช้แก้ปัญหาสัญญาณ WiFi ไม่เสถียร หรือสภาพแวดล้อมรบกวนสัญญาณ WiFi
• ใช้ชิปเบอร์ W5500 มีแรมภายใน 32 kB รับ-ส่งข้อมูลได้ด้วยความเร็วสูงสุดประมาณ 90 kB/s
• เชื่อมต่อกับ ESP32 ผ่าน SPI
• สามารถเขียนโปรแกรมสั่งงานโดยใช้ไลบารี่ Ethernet ที่มีในโปรแกรม ArduinoIDE ได้เลย
• ใช้งานได้กับบอร์ด IOXESP32 NodeMCU-32s Node32 Lite และ Node32s
• ใช้แรงดันไฟฟ้า 3.3V ในการทำงาน
• เลือกใช้แหล่งจ่ายไฟจากบอร์ด ESP32 จากช่อง 5V หรือ 3.3V ได้
• ขนาด 69.85 x 25.4 มิลลิเมตร

สินค้าประกอบด้วย

1. โมดูล IOXESP32 Ethernet shield จำนวน 1 ชิ้น

เอกสารเพิ่มเติม

• อ่านเอกสารการใช้งานฉบับเต็มได้ที่ https://artronshop.gitbook.io/ioxesp32/ioxesp32-ethernet-shield/introduce
• ดาวน์โหลดวงจรได้ที่ https://dl.artronshop.co.th/IOXESP32/IOXESP32%20Ethernet%20shield/Schematic.pdf
• ดาวน์โหลด Dimension ได้ที่ https://dl.artronshop.co.th/IOXESP32/IOXESP32%20Ethernet%20shield/Dimension.pdf
