16-Channel Analog Digital Multiplexe 74HC4067

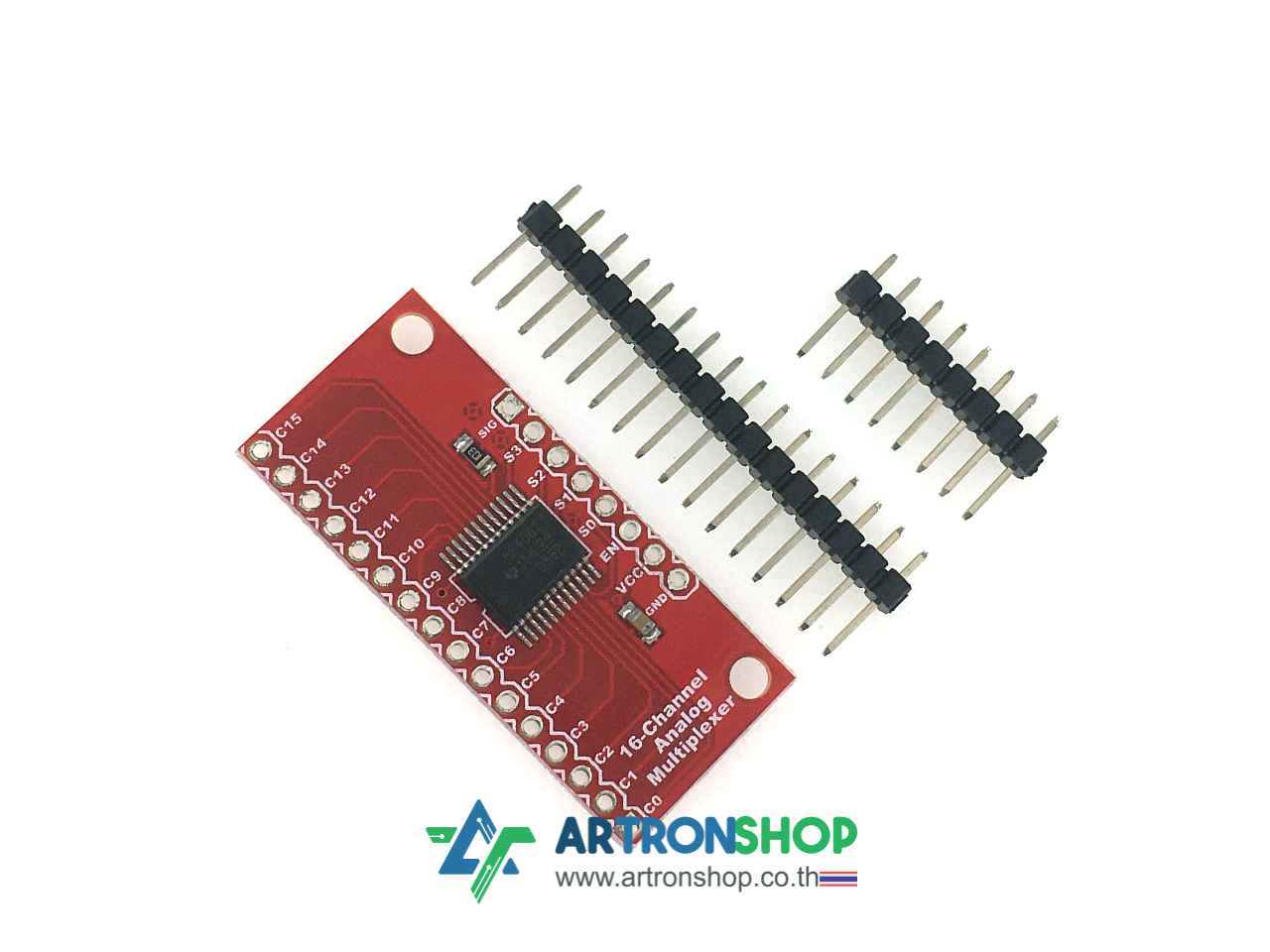

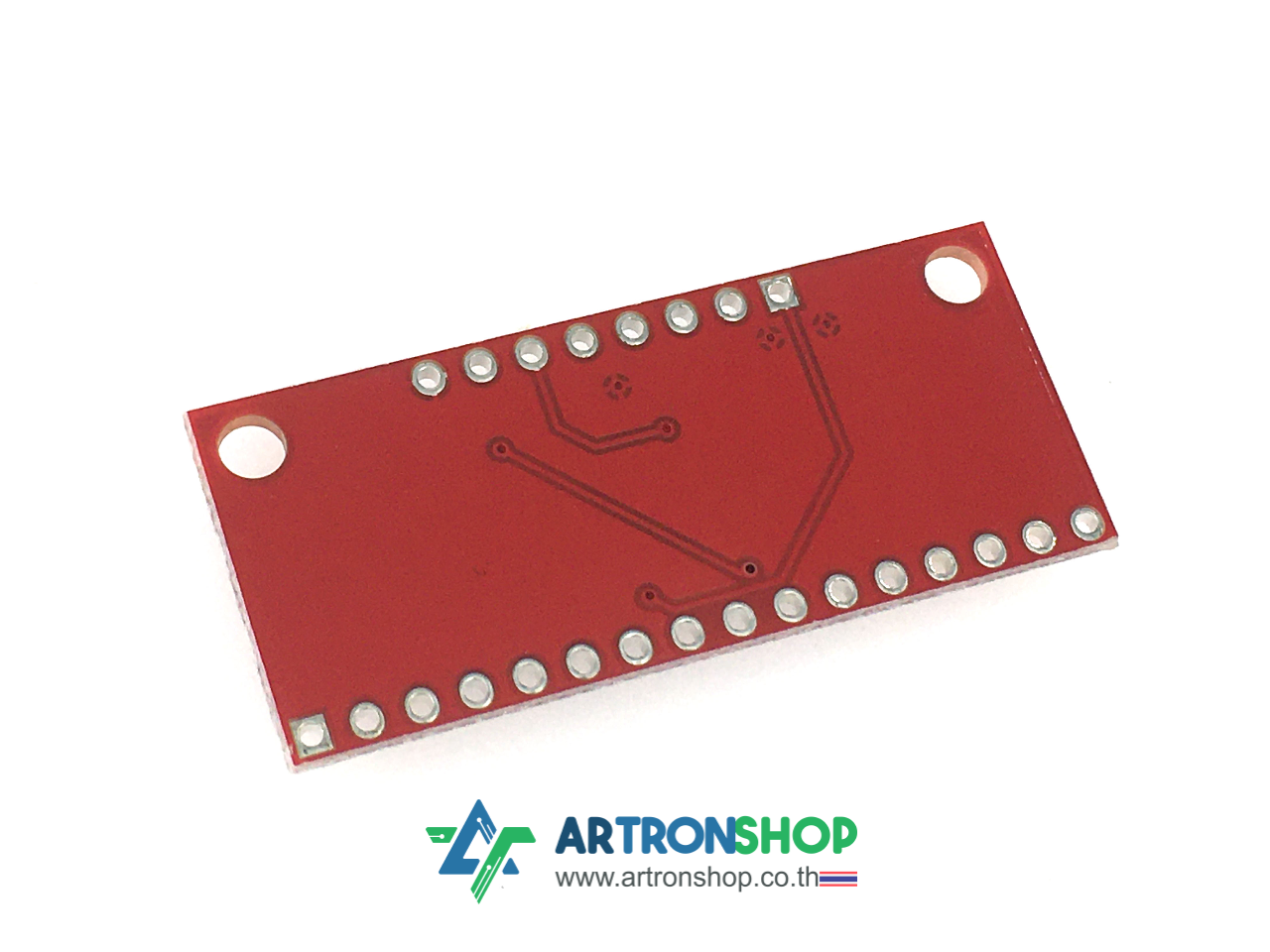

16-Channel Analog Digital Multiplexe 74HC4067 โมดูลขยายขาดิจิทัล/แอนะล็อกอินพุต ขยายได้สูงสุด 16 ช่อง โดยใช้สายควบคุม 4 เส้น หลักการทำงานเหมือนสวิตช์ ที่ใช้เลือกว่าจะอ่านค่าดิจิทัล/แอนะล็อกจากช่องไหนผ่านการคุมสัญญาณ 4 เส้น โมดูลใช้ไอซี 74HC4067 เป็นหัวใจหลักในการทำงาน

รายละเอียดเชิงเทคนิค

• ใช้ขยายขาดิจิทัล/แอนะล็อกอินพุต
• ขยายขาได้สูงสุด 16 ช่อง
• ขาที่ขยายคือ C0 ถึง C15
• ขาสัญญาณเอาต์พุตต่อเข้าไมโครคอนโทรลเลอร์ คือ SIG
• ใช้สายควบคุม 4 เส้น คือ ขา S0 ถึง S3 หากต้องการให้ SIG เอาต์พุต C ไหนให้ป้อนสัญญาณแบบเลขฐาน 2 เช่น ต้องการให้ C0 เอาต์พุต SIG ให้ digitalWrite S0 = 0, S1 = 0, S2 = 0, S3 = 0 หากต้องการให้ C1 เอาต์พุต SIG ให้ digitalWrite S0 = 1, S1 = 0, S2 = 0, S3 = 0 หากต้องการให้ C15 เอาต์พุต SIG ให้ digitalWrite S0 = 1, S1 = 1, S2 = 1, S3 = 1 เป็นต้น
• มีความต้านทานภายในประมาณ 70 โอห์ม
• ทำงานได้ที่แรงดันไฟฟ้า 2 - 6V

การใช้งาน

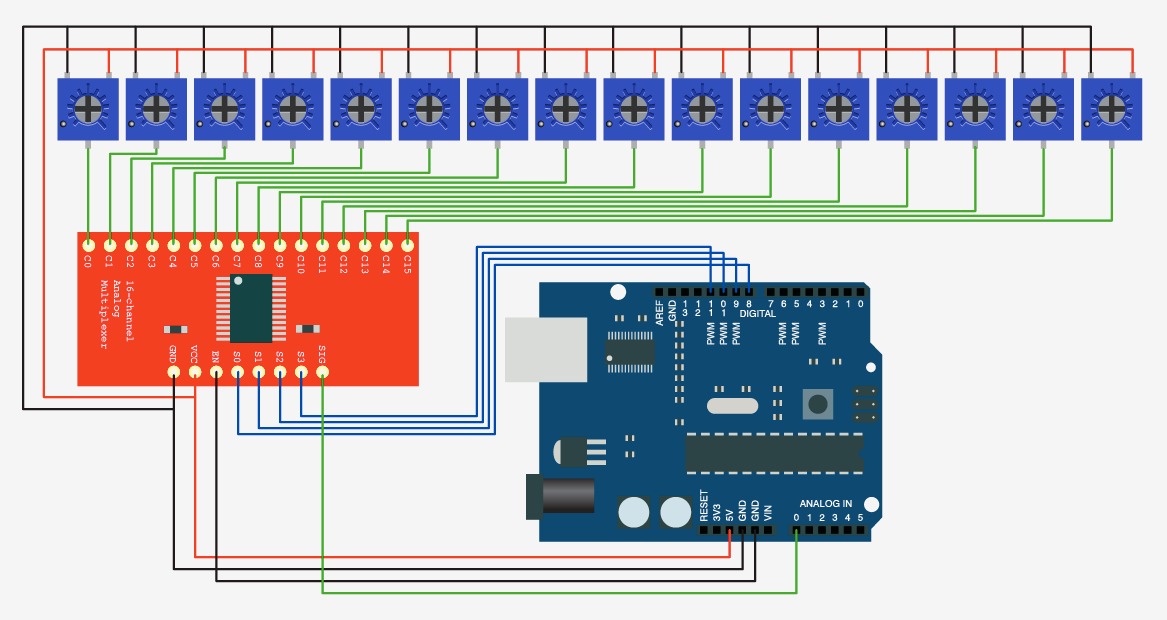

ตัวอย่างการต่อวงจรขยายขาแอนะล็อกของบอร์ด Arduino Uno เพิ่ม 16 ช่อง โดยมีตัวต้านทานปรับค่าได้ (VR) เป็นสัญญาณอินพุต

โค้ดโปรแกรมตัวอย่างการอ่านค่าแอนะล็อกจากตัวต้านทานปรับค่าได้ (VR) มีดังนี้

• https://gist.github.com/maxpromer/2f43352966ef5676b0a4143a4efaadcc

อัพโหลดโปรแกรมลงบอร์ด จากนั้นเปิด Serial Monitor ขึ้นมา จะพบว่าสามารถอ่านค่าแอนะล็อกได้แล้ว

อ่านแนวทางการใช้งานฉบับเต็มได้ที่ https://adam-meyer.com/arduino/CD74HC4067
