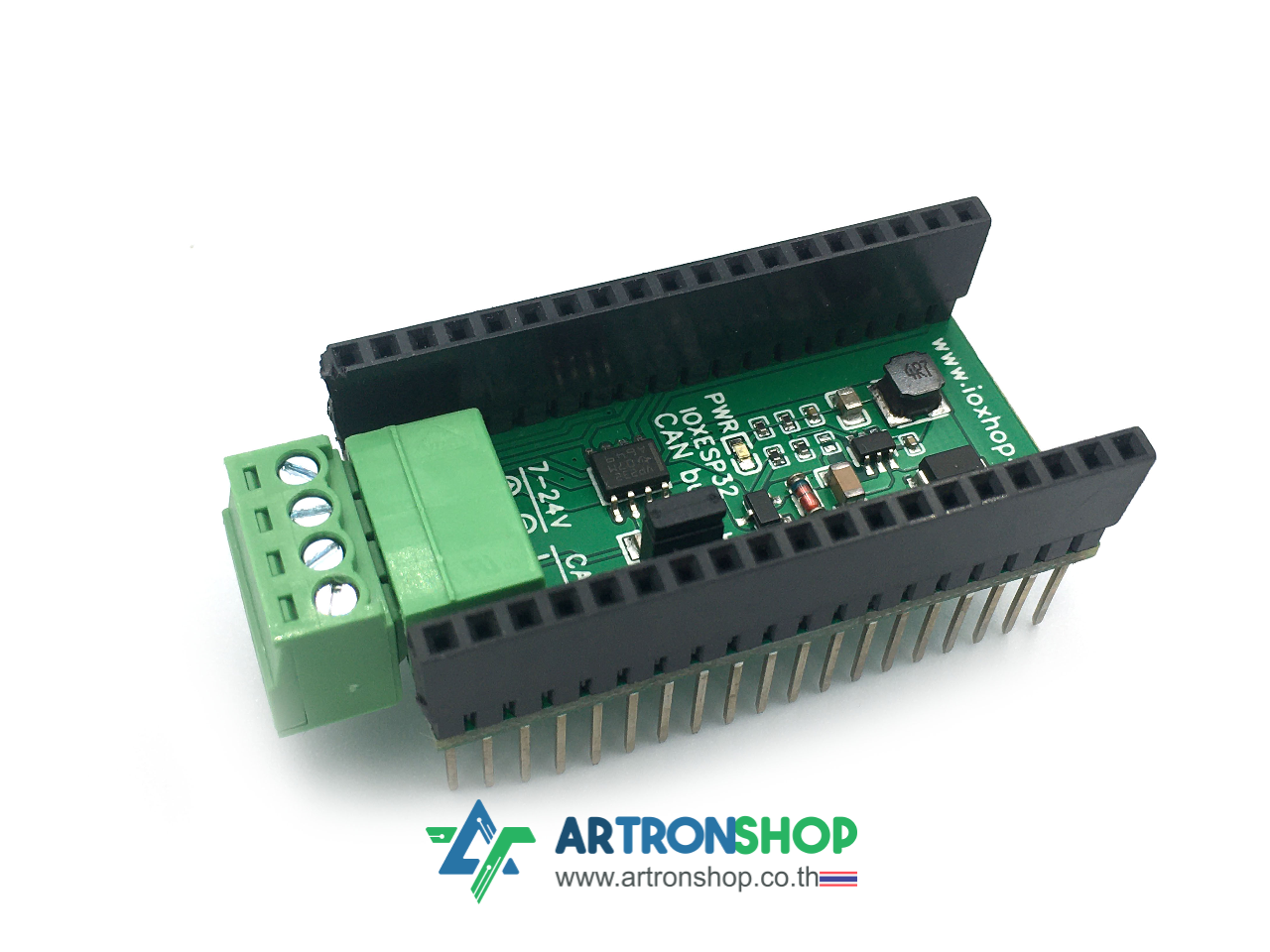

IOXESP32 CAN Bus shield โมดูล CAN Transceiver สำหรับ ESP32 ใช้งานได้กับบอร์ด IOXESP32 / Node32 Lite / NodeMCU-32S ใช้เป็นตัวกลางให้ ESP32 สื่อสารกับอุปกรณ์อื่น ๆ บน CAN bus ได้ เหมาะสำหรับใช้เรียนรู้หลักการทำงานของ CAN bus การเขียนโค้ดโปรแกรมรับ-ส่งข้อมูลผ่าน CAN bus เพื่อให้ต่อยอดโปรเจค หรือทำโปรเจคที่เกี่ยวกับรถยนต์ รถไฟฟ้า และยานพาหนะ ได้ ตัวโมดูลมาพร้อมวงจรจ่ายไฟ 5V/1.2A รับแรงดันเข้าได้ 7V ถึง 36V ทำให้สามารถนำไปใช้ในรถยนต์ รถไฟฟ้า ที่ใช้ระบบไฟ 12V / 24V ได้ทันที

รายละเอียดสินค้า

• เป็นโมดูล CAN Transceiver สำหรับบอร์ด IOXESP32 / Node32 Lite / NodeMCU-32S
• ใช้เป็นตัวกลางให้ ESP32 สื่อสารกับอุปกรณ์อื่น ๆ บนรถยนต์ รถไฟฟ้า และยานพาหนะอื่น ๆ ผ่าน CAN bus ได้
• ใช้ไอซี SN65HVD230DR ของแท้จาก Texas Instruments (TI) เป็น CAN Transceiver
• รับ-ส่งข้อมูลด้วยความเร็วสูงสุด (Data rate) 1Mbps
• มีจุดจั้มสำหรับเลือกใช้/ไม่ใช้ Termination resistor
• มีวงจรจ่ายไฟมาในตัว รับแรงดันไฟเข้าได้ 7V ถึง 36V จ่ายไฟออก 5V กระแสสูงสุด 1.2A มาพร้อมวงจรป้องกันกระแสเกินในตัว
• มีวงจรป้องกันการต่อผิดขั้วด้วยมอตเฟต
• มีแอลอีดีสีเขียว แสดงสถานะได้รับแรงดันไฟฟ้า
• มีแอลอีดีสีส้ม แสดงสถานะการรับ-ส่งข้อมูลผ่าน CAN bus
• เชื่อมต่อสายผ่านเทอร์มินัลปลั๊ก ง่ายต่อการทดลองและซ่อมบำรุง

สินค้าประกอบด้วย

1. โมดูล IOXESP32 CAN Bus shield จำนวน 1 ตัว

ตัวอย่างการใช้งาน

ใช้สื่อสารระหว่าง ESP32 กับ Arduino Uno ผ่าน CAN bus

เอกสารการใช้งานและรายละเอียดอื่น ๆ

• รู้จักกับ IOXESP32 CAN Bus shield
• การต่อ IOXESP32 CAN Bus shield เข้ากับบอร์ด IOXESP32
• การสื่อสารระหว่าง ESP32 กับ Arduino Uno ผ่าน CAN bus เบื้องต้น
• วงจรของโมดูล IOXESP32 CAN Bus shield
• IOXESP32 CAN Bus shield Dimension
