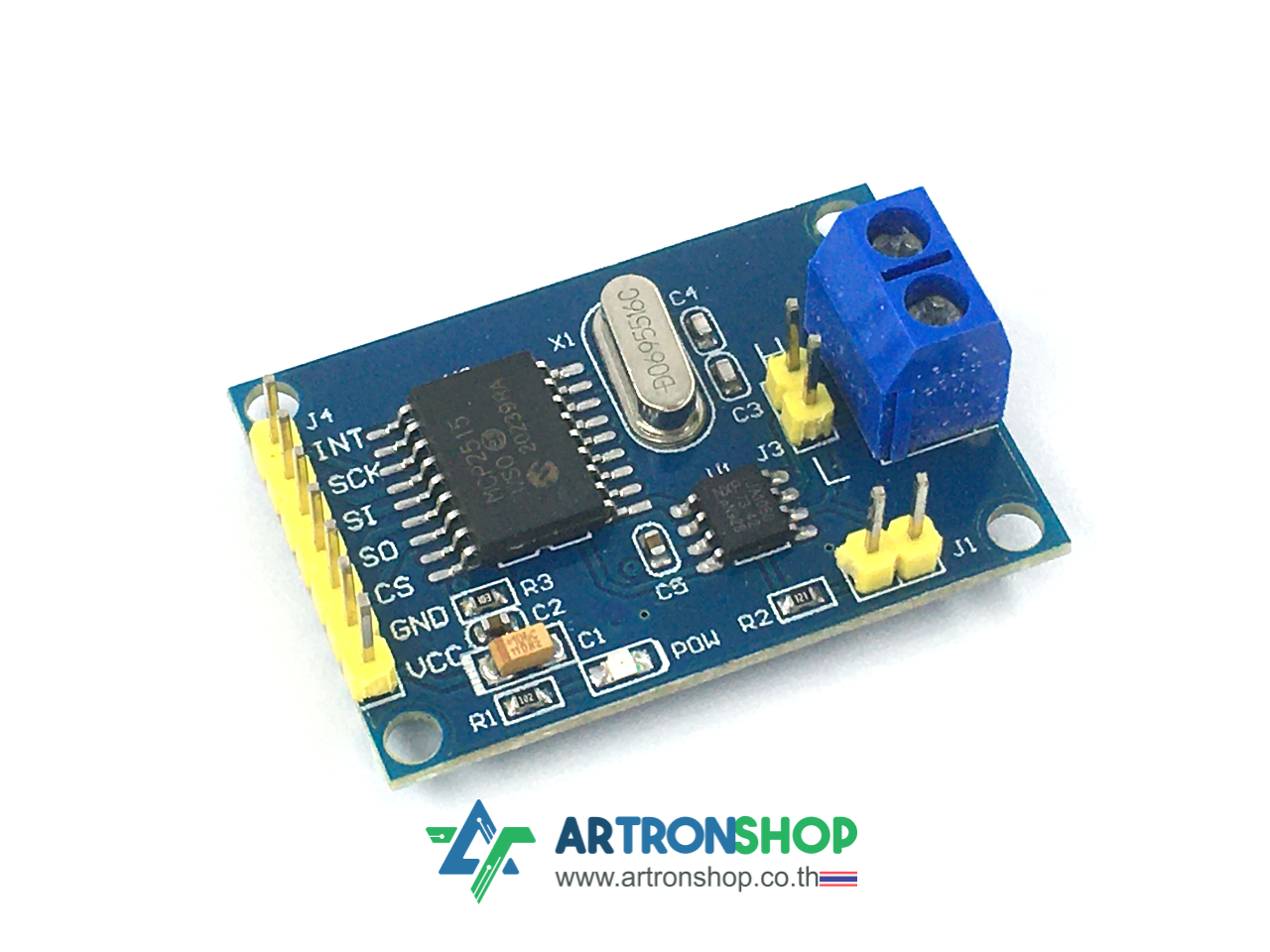

MCP2515 SPI CAN Bus Controller and Driver Module

MCP2515 SPI CAN Bus Controller and Driver Module โมดูลแปลงสัญญาณ CAN Bus เป็น SPI ใช้ทำให้ไมโครคอนโทรลเลอร์เชื่อมต่ออุปกรณ์ CAN ได้ เช่น ใช้เชื่อมต่อกับกล่อง ECU รถยนต์เพื่ออ่านความเร็วรถ, ใช้สั่งงานมอเตอร์ CAN, ใช้อ่านค่าเซ็นเซอร์ในงานอุตสาหกรรม รองรับมาตรฐาน CAN V2.0B ความเร็วสูงสุด 1 Mb/s รองรับทั้ง Standard, extended data,  remote frames รองรับ Masks and Filters รับเฉพาะ Message ID ที่ต้องการ ด้าน SPI ใช้ Mode 0 รองรับความเร็วสูงสุด 10 MHz ใช้แรงดันไฟฟ้าได้ 5V ใช้กระแสไฟฟ้าปกติ 5 mA

รายละเอียดเชิงเทคนิค

• เป็นโมดูล CAN controller + CAN Transceiver เชื่อมต่อกับไมโครคอนโทรลเลอร์ผ่าน SPI
• ใช้เชื่อมต่อกับกล่อง ECU รถยนต์เพื่ออ่านความเร็วรถ, ใช้สั่งงานมอเตอร์ CAN, ใช้อ่านค่าเซ็นเซอร์ในงานอุตสาหกรรม
• รองรับมาตรฐาน CAN V2.0B
• ความเร็วสูงสุด 1 Mb/s
• SPI ใช้ Mode 0 รองรับความเร็วสูงสุด 10 MHz
• ใช้ CAN Transceiver เบอร์ TJA1050
• ใช้งานกับบอร์ดไมโครคอนโทรลเลอร์ได้ทุกรุ่นที่เขียนโปรแกรมด้วย Arduino IDE มีไลบารี่พร้อมใช้งาน
• มีจุดจั้มเปอร์เลือกใช้/ไม่ใช้ Resistor Termination (ตัวต้านทาน 120 โอห์ม)
• ทำงานได้ที่อุณหภูมิ -40°C ถึง +85°C (เกรดอุตสาหกรรม)
• ขนาด 4.4 x 2.8 เซ็นติเมตร

สินค้าประกอบด้วย

1. โมดูล MCP2515 จำนวน 1 ชิ้น

การใช้งาน

• CAN bus ตอนที่ 1 ทฤษฎี CAN
• CAN bus ตอนที่ 2 เรียนรู้ CAN ผ่าน ESP32
• การสื่อสารระหว่าง ESP32 กับ Arduino Uno ผ่าน CAN bus เบื้องต้น
