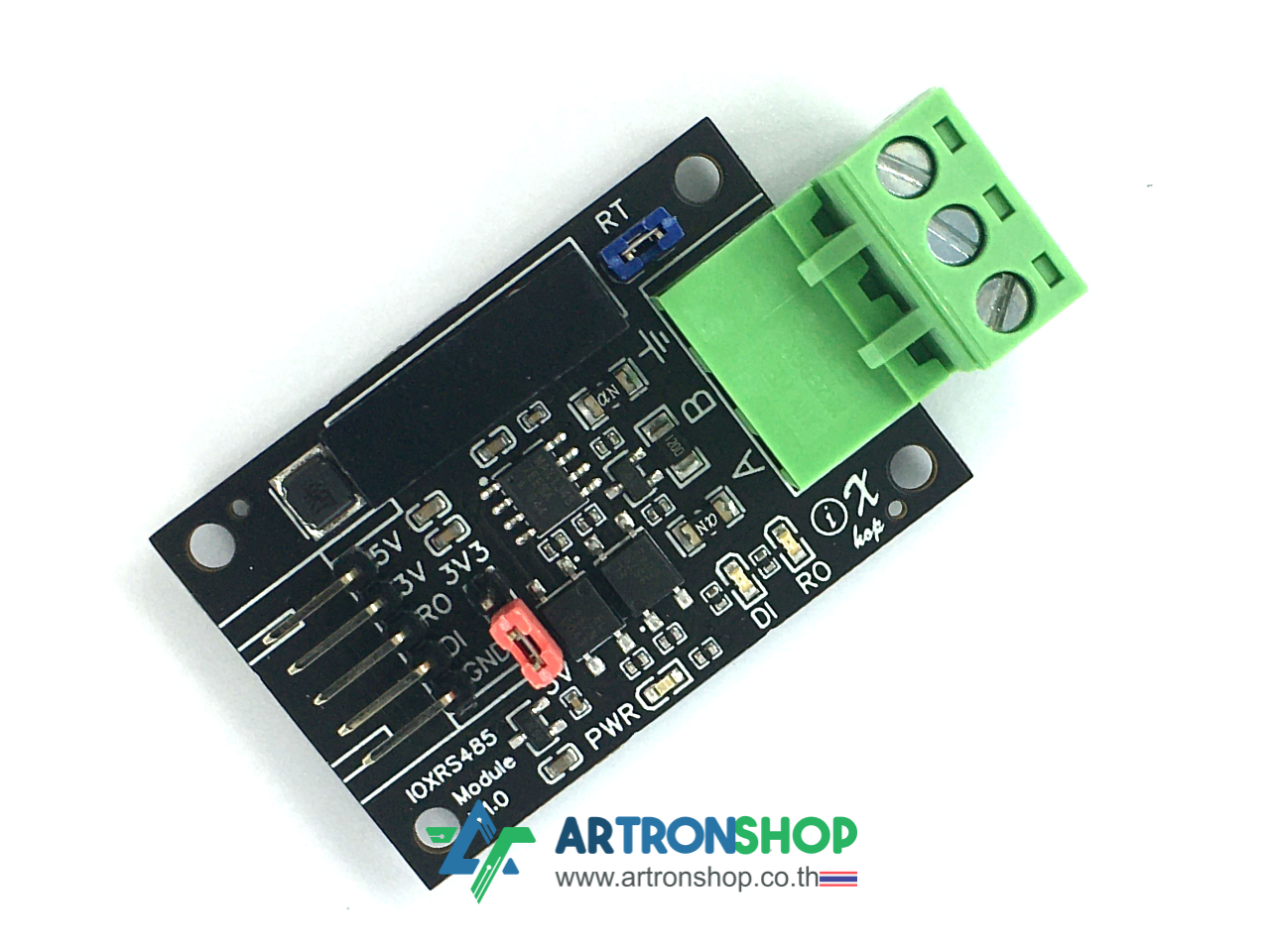

IOXRS485 UART TTL to RS485 Isolator with Automatic Direction โมดูลแปลง UART เป็น RS485 แยกกราว์ด

IOXRS485 UART TTL to RS485 Isolator with Automatic Direction โมดูลแปลง UART เป็น RS485 แยกกราว์ด ใช้เป็นตัวกลางให้บอร์ด Arduino / ESP32 / ESP8266 เชื่อมต่อกับอุปกรณ์ Modbus RTU หรือ RS485 ได้ ตัวโมดูลแยกกราว์ดส่วน RS485 ออกจากส่วนคอนโทรลเลอร์ ทำให้แก้ปัญหาสัญญาณรบกวน มาพร้อมวงจรป้องกันด้วย TVS และฟิวส์ฟื้นตัวอัตโนมัติ (PTC) ใช้งานได้กับไมโครคอนโทรลเลอร์ที่ใช้แรงดันไฟฟ้า 3.3V และ 5V โดยมีจั้มเปอร์เลือกเปลี่ยนระดับแรงดันลอจิกได้ มีไฟแสดงสถานะจำนวน 3 ดวง

รายละเอียดสินค้า

• เป็นโมดูลแปลง UART เป็น RS485 โดยใช้ไอซี MAX13487E ของแท้จาก Maxim Integrated
• มาพร้อมวงจร Automatic Direction
• ใช้เป็นตัวกลางให้ไมโครคอนโทรลเลอร์เชื่อมต่อกับอุปกรณ์ Modbus RTU หรือ RS485 ได้
• แยกกราว์ดส่วน RS485 ออกจากกราว์ดของคอนโทรลเลอร์ด้วย Isolated DC-DC Converter และออปโต้ ลดปัญหาสัญญาณรบกวนเข้าไปในบัส RS485 และลดปัญหาสัญญาณที่ผิดพลาดในบัสทำความเสียหายให้ส่วนคอนโทลเลอร์
• ป้องกันอุปกรณ์ส่วน RS485 เสียหายจากการทำงานผิดพลาดของอุปกรณ์ด้วย TVS และฟิวส์ฟื้นตัวอัตโนมัติ (PTC)
• ใช้แรงดันไฟฟ้าในการทำงาน 5V
• ใช้งานได้กับไมโครคอนโทรลเลอร์ที่ใช้แรงดันลอจิก 3.3V และ 5V โดยมีจั้มเปอร์ให้เลือกระดับแรงดัน
• มีจุดจั้มสำหรับเลือกใช้หรือไม่ใช้ Termination Resistor (RT)
• มีแอลอีดีสีเขียว แสดงสถานะได้รับไฟเลี้ยง 5V
• มีแอลอีดีสีส้มจำนวน 2 ดวง แสดงสถานะการรับ-ส่งข้อมูลบนบัส RS485

สินค้าประกอบด้วย

1. โมดูล IOXRS485 จำนวน 1 ตัว

ตัวอย่างการใช้งาน

ตัวอย่างการใช้งานร่วมกับอุปกรณ์ต่าง ๆ ดังนี้

การใช้งานร่วมกับเซ็นเซอร์วัดอุณหภูมิและความชื้น XY-MD02 :: บอร์ด Arduino Uno

ต่อวงจรดังนี้

ใช้โค้ดโปรแกรมต่อไปนี้ในการอ่านค่า

• https://gist.github.com/maxpromer/8e5d06b759b4f746e916f5bb07da485c

เปิด Serial Monitor ขึ้นมา ค่าอุณหภูมิและความชื้นที่วัดได้จะแสดงขึ้นมา

การใช้งานร่วมกับเซ็นเซอร์วัดอุณหภูมิและความชื้น XY-MD02 :: บอร์ด ESP32

ต่อวงจรดังนี้

ใช้โค้ดโปรแกรมต่อไปนี้ในการอ่านค่า

• https://gist.github.com/maxpromer/c02acaf53b8f23983dbb36c1fb2b859b

เปิด Serial Monitor ขึ้นมา ค่าอุณหภูมิและความชื้นที่วัดได้จะแสดงขึ้นมา

การใช้งานร่วมกับโมดูลรีเลย์ 4 ช่อง :: บอร์ด Arduino Uno

ต่อวงจรดังนี้

ใช้โค้ดโปรแกรมต่อไปนี้ในการทดสอบ

• https://gist.github.com/maxpromer/96d63fe6012e1d33136ad0c3547063a5

หลังอัพโหลดโค้ดโปรแกรม รีเลย์จะเปิด-ปิด ตั้งแต่ช่อง 1 ถึง 4 ตามลำดับ

การใช้งานร่วมกับโมดูลรีเลย์ 4 ช่อง :: บอร์ด ESP32

ต่อวงจรดังนี้

ใช้โค้ดโปรแกรมต่อไปนี้ในการทดสอบ

• https://gist.github.com/maxpromer/72c0dc8e2f5e155d3e10afad44d76a94

หลังอัพโหลดโค้ดโปรแกรม รีเลย์จะเปิด-ปิด ตั้งแต่ช่อง 1 ถึง 4 ตามลำดับ
