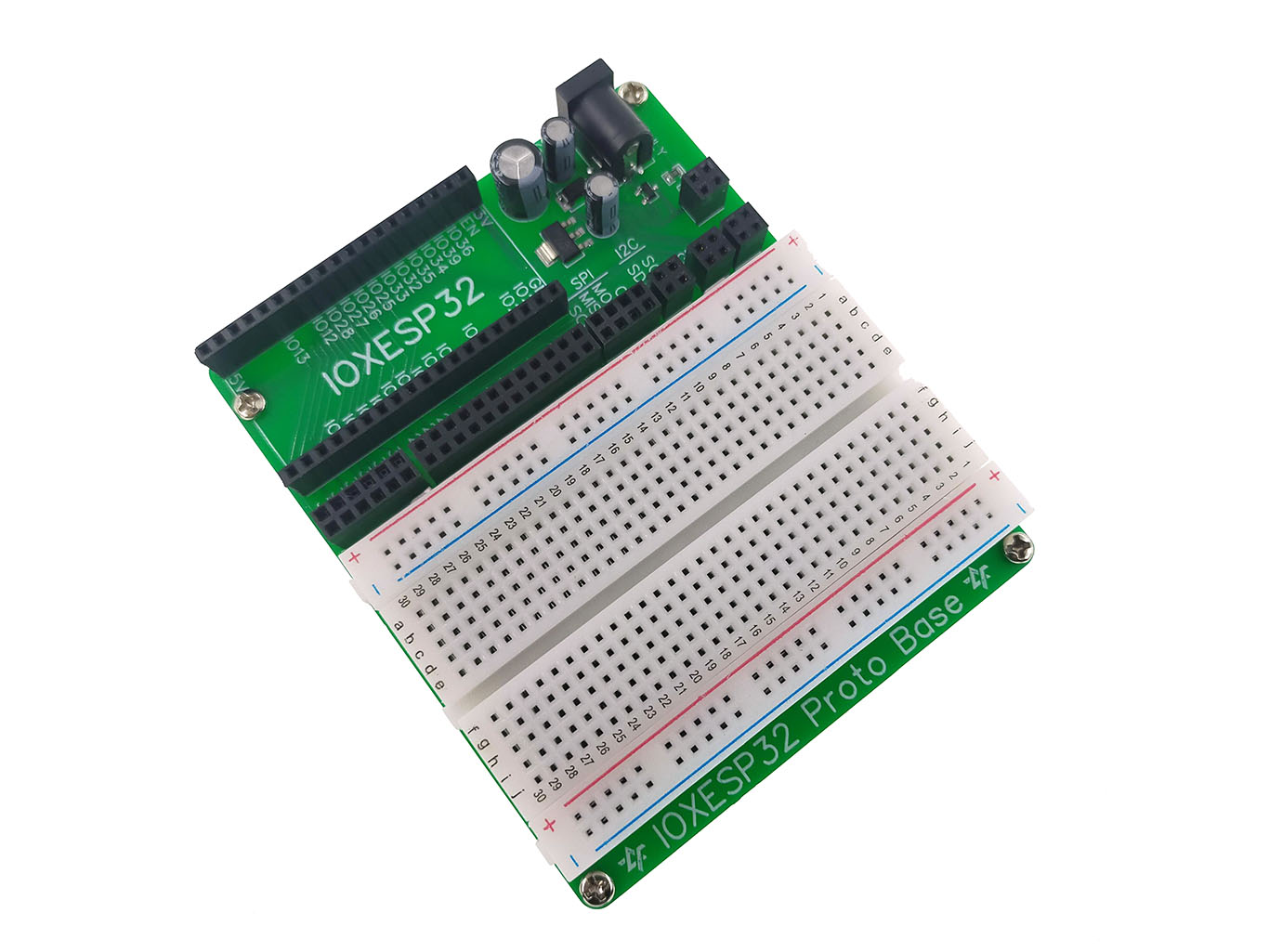

IOXESP32 Proto Base บอร์ดทดลอง ESP32

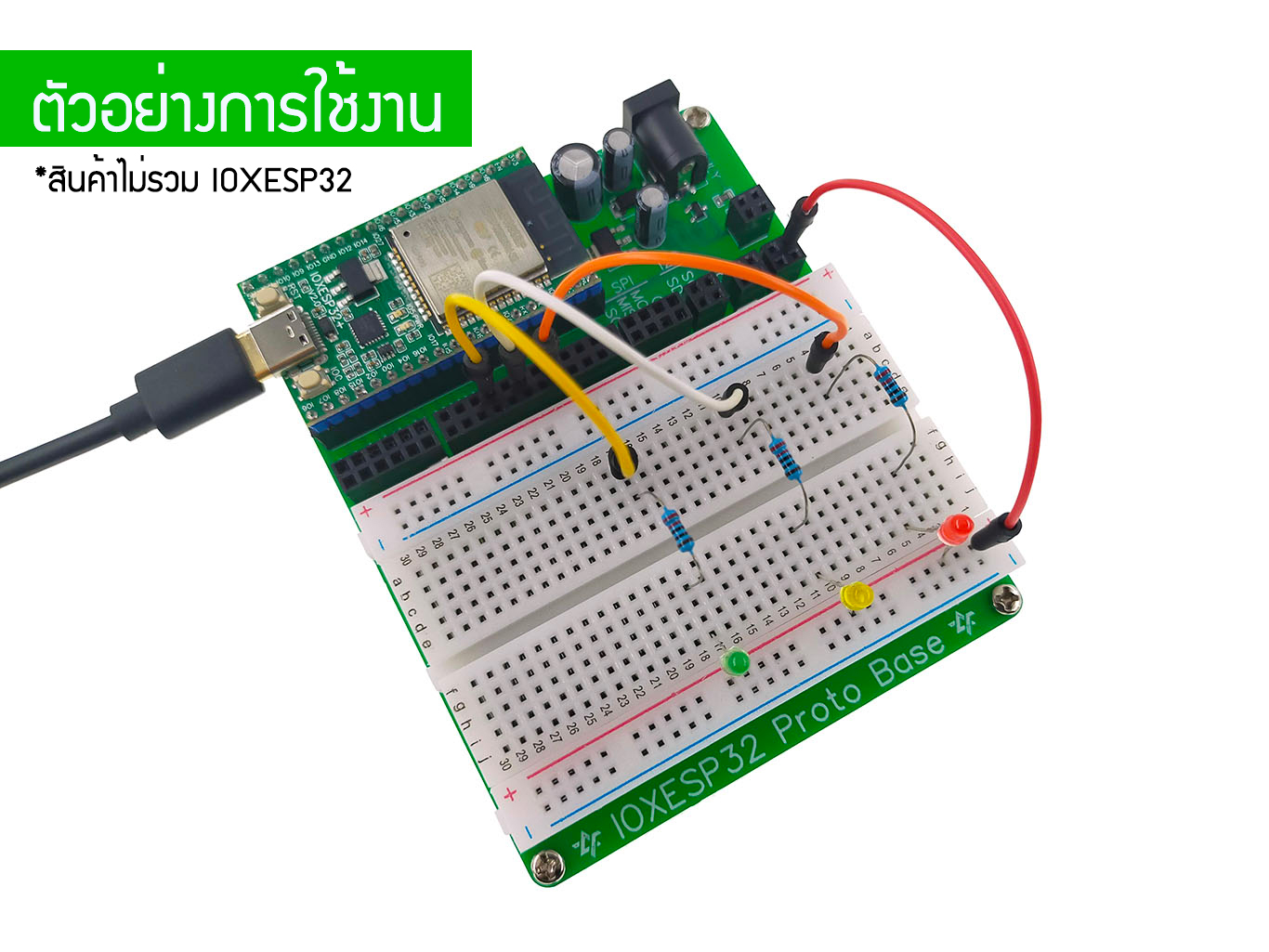

IOXESP32 Proto Base บอร์ดทดลอง ESP32 เป็นบอร์ดที่ออกแบบมาเพื่อใช้ทดลอง ESP32 เชื่อมต่ออุปกรณ์ต่าง ๆ ผ่านโพรโทบอร์ด โดยตัวบอร์ดต่อขาใช้งานต่าง ๆ ออกมาให้ แล้วใช้สายจั้มผู้-ผู้ เสียบเข้ากับอุปกรณ์บนโพรโทบอร์ดขนาด 400 จุดได้เลย เหมาะใช้ศึกษาทางด้านวงจรอิเล็กทรอนิกส์ ไมโครคอนโทรลเลอร์ IoT

ตัวบอร์ดมีช่องเสียบแหล่งจ่ายไฟ 5V จากภายนอกผ่านช่องแจ๊ค DC ช่วยให้สามารถจ่ายไฟเลี้ยงให้กับอุปกรณ์ต่าง ๆ ที่นำมาใช้ทดลองบนโพรโทบอร์ดได้อย่างเพียงพอ มาพร้อมวงจรสลับแหล่งจ่ายอัตโนมัติ โดยเมื่อเสียบแหล่งจ่ายไฟจากภายนอก ไฟ 3.3V และ 5V บนบอร์ดจะสลับไปใช้แหล่งจ่ายภายนอกอัตโนมัติ ช่วยป้องกันไม่ได้คอมพิวเตอร์พังเสียหายจากการใช้กระแสไฟฟ้าที่มาจากช่อง USB เกิน

ตัวบอร์ดมาพร้อมวงจรจ่ายแรงดันไฟฟ้า 3.3V จ่ายกระแสได้สูงสุด 700mA ทำให้จ่ายไฟให้กับอุปกรณ์ภายนอกได้อย่างเพียงพอ

* สินค้าไม่รวมบอร์ด IOXESP32

รายละเอียดเชิงเทคนิค

• ใช้คู่กับ IOXESP32 ทุกรุ่น ช่วยให้ทดลองบอร์ด ESP32 เชื่อมต่อกับอุปกรณ์ภายนอกได้ง่ายมากขึ้น

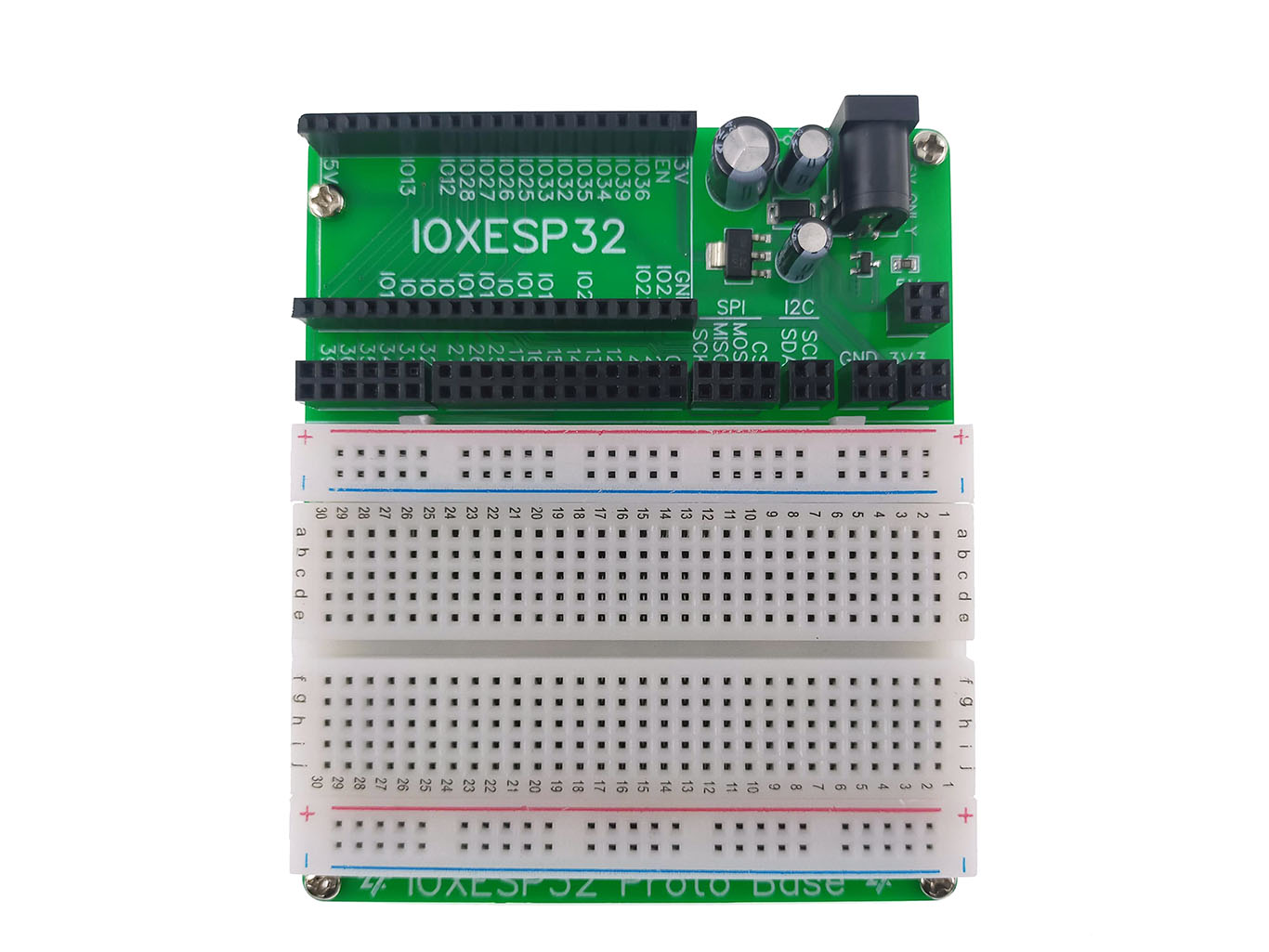

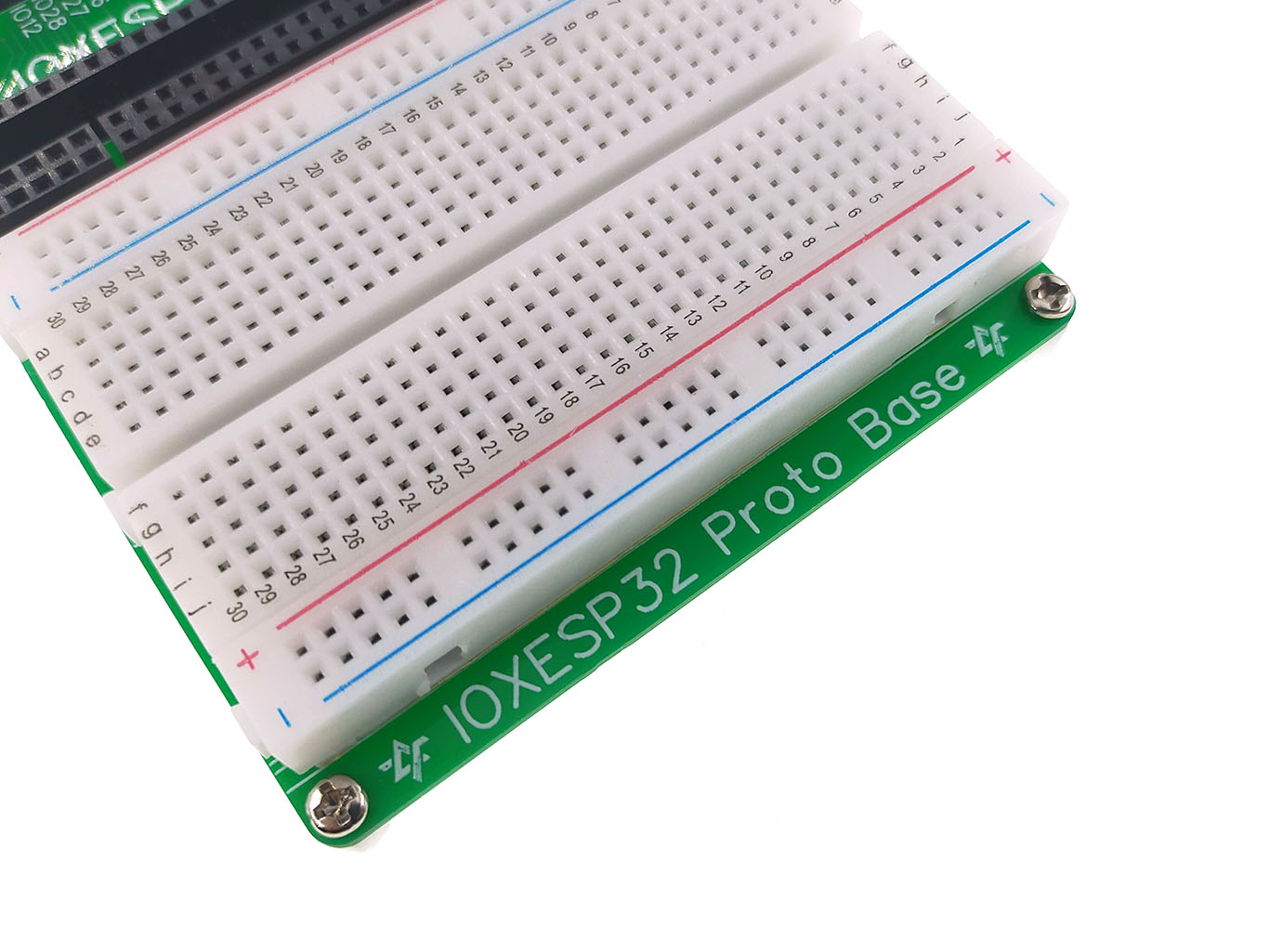

• มาพร้อมโพรโทบอร์ดขนาด 400 จุด
• มีจุดต่อจ่ายพลังงาน 5V และ 3.3V

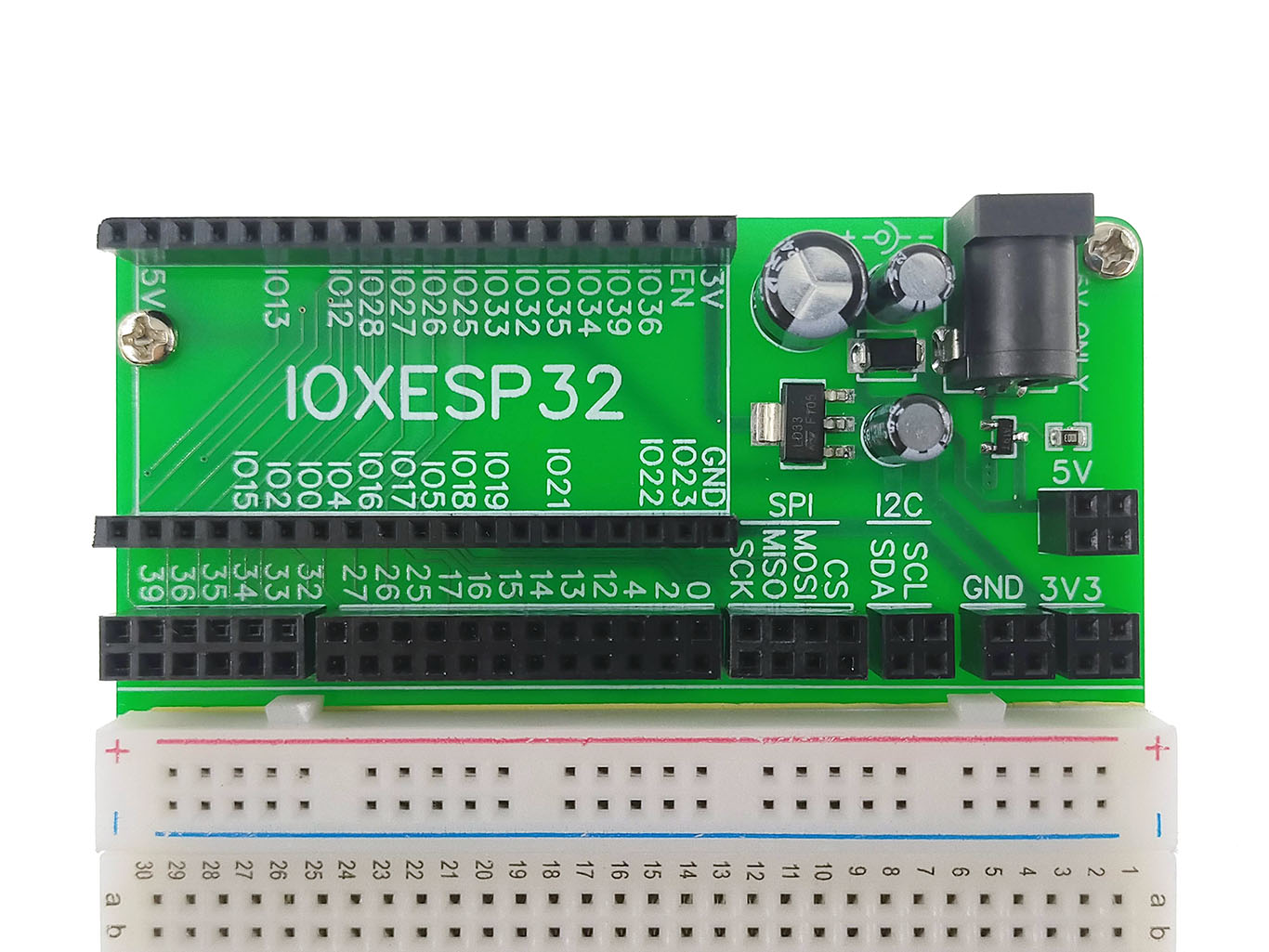

• มีช่องต่อ IO ครบทุกช่อง
• มีช่องเสียบอะแดปเตอร์ 5V สำหรับจ่ายพลังงานเลี้ยงวงจรทั้งบอร์ด (ขั้วใน + ขั้วนอก -)
• มีวงจรป้องกันอะแดปเตอร์กลับขั้ว
• มีวงจรลดแรงดันไฟฟ้า 3.3V ในตัว จ่ายกระแสไฟฟ้าสูงสุด 700mA
• ขนาด 100*84 มิลลิเมตร

สินค้าประกอบด้วย

1. IOXESP32 Proto Base จำนวน 1 บอร์ด
2. โพรโทบอร์ด 400 จุด จำนวน 1 บอร์ด
3. ชุดเสารองน็อต จำนวน 1 ชุด

รายละเอียดเพิ่มเติม

• เอกสารการใช้งาน : https://artronshop.gitbook.io/ioxesp32/ioxesp32-base/ioxesp32-proto-base
• วงจรของบอร์ด IOXESP32 Proto Base : https://dl.artronshop.co.th/IOXESP32/IOXESP32%20Proto%20Base/Schematic/Schematic_IOXESP32%20Proto%20Base_2020-08-10_02-30-37.pdf
• Dimension : https://dl.artronshop.co.th/IOXESP32/IOXESP32%20Proto%20Base/Dimension/PCB_PCB_2020-07-21_19-39-37_2020-08-10_02-29-15.pdf
• ไลบรารี่ Fritzing : https://dl.artronshop.co.th/IOXESP32/IOXESP32%20Proto%20Base/Fritzing/IOXESP32%20Proto%20Base.fzpz
• SVG : https://dl.artronshop.co.th/IOXESP32/IOXESP32%20Proto%20Base/SVG/IOXESP32%20Proto%20Base.svg
