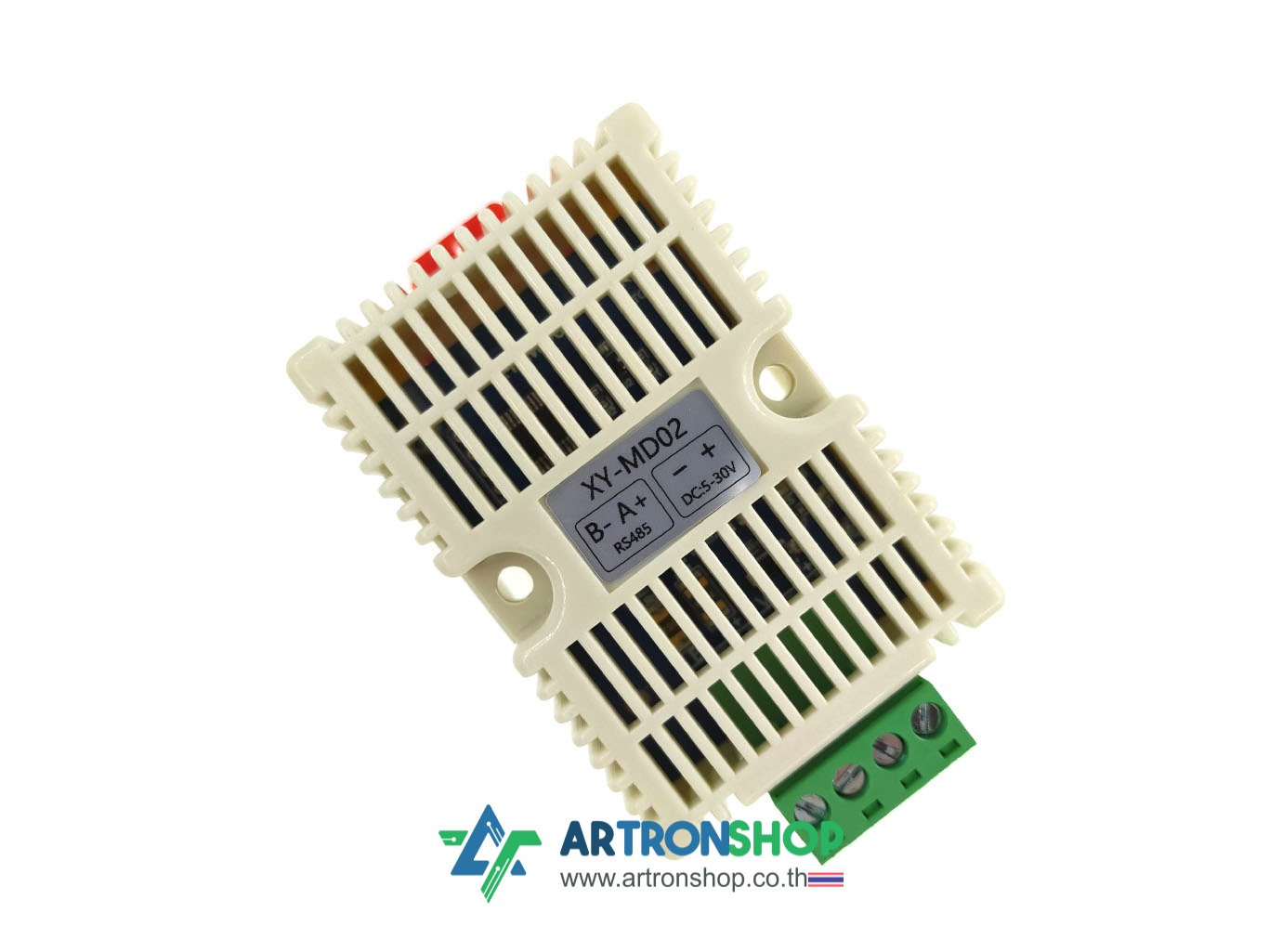

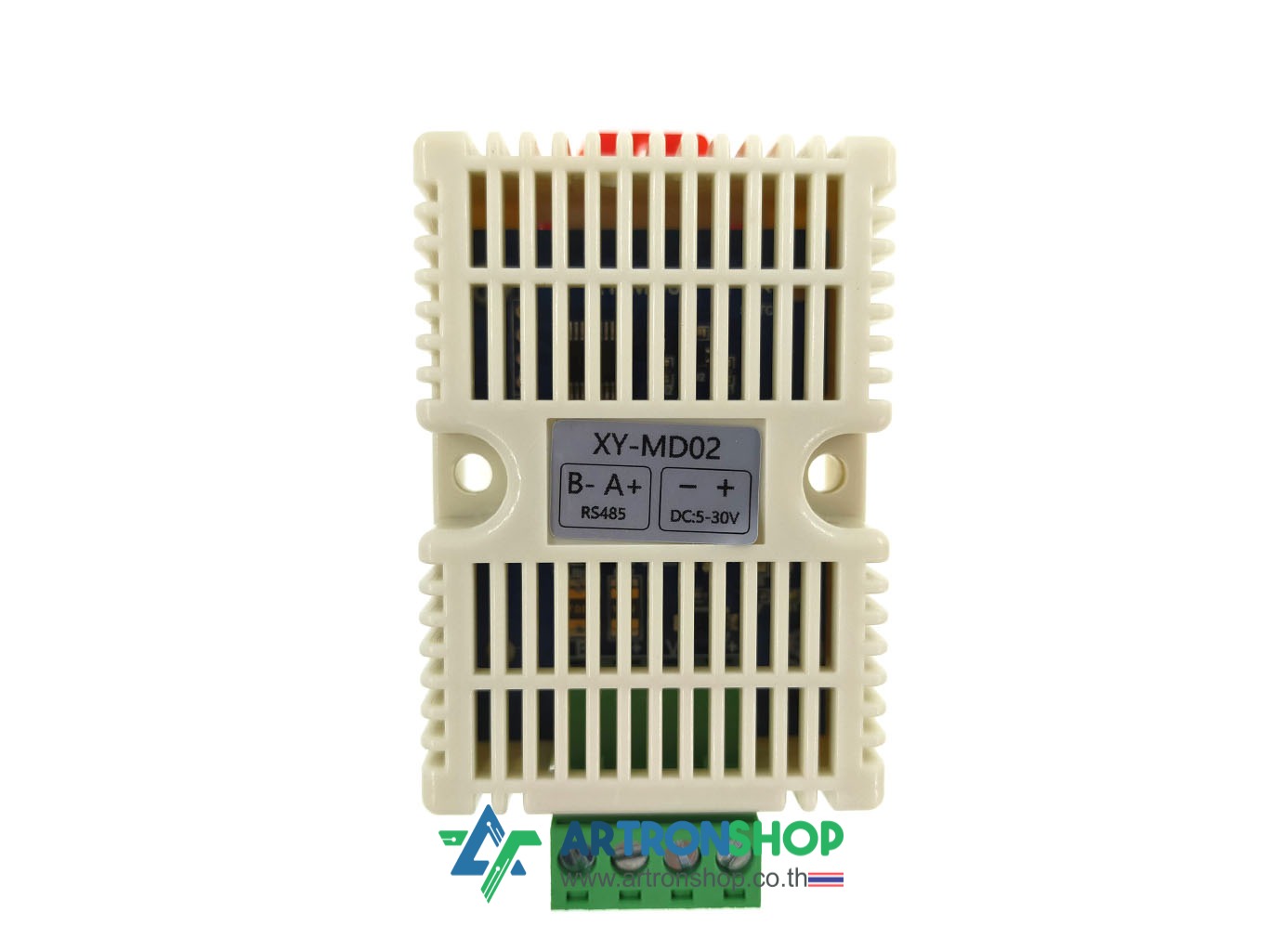

XY-MD02 เซ็นเซอร์วัดอุณหภูมิและความชื้น Modbus RTU / RS485

XY-MD02 โมดูลวัดอุณหภูมิและความชื้นผ่าน Modbus RTU สื่อสารผ่าน RS485 ใช้งานร่วมกับจอ HMI PLC และอุปกรณ์ในโรงงานอุตสาหกรรมได้ เหมาะสำหรับใช้ทดลองเรียนรู้หลักการทำงานของ Modbus RTU การใช้งานกับบอร์ด Arduino / ESP8266 / ESP32 จำเป็นต้องใช้งานร่วมกับโมดูลแปลง UART เป็น RS485

รายละเอียดสินค้า

• ใช้วัดอุณหภูมิและความชื้น
• สื่อสารผ่าน RS485 / Modbus RTU
• ลากสายไฟได้ไกลสุด 1 กิโลเมตร

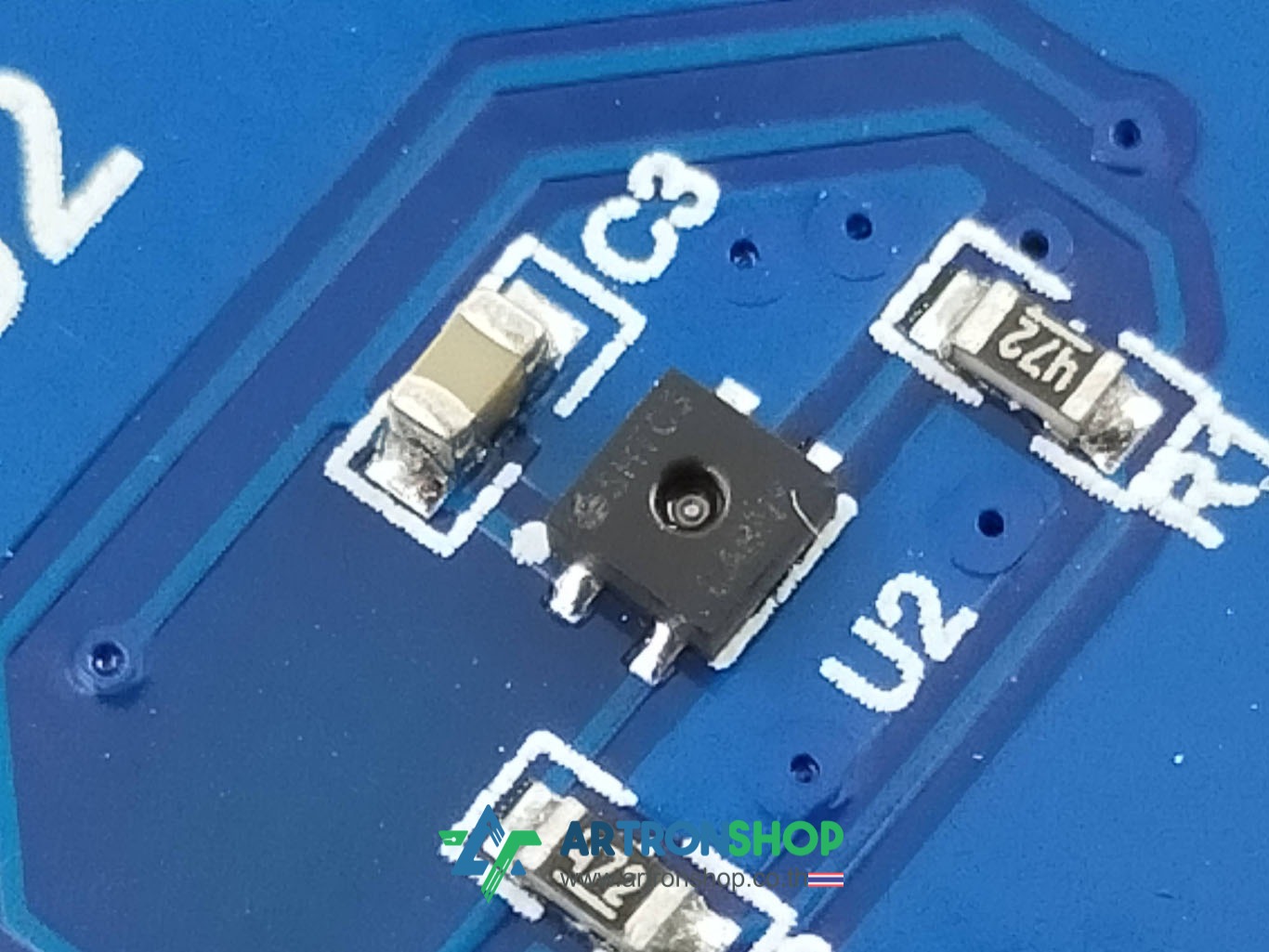

• ใช้ไอซีวัดอุณหภูมิ SHT20
• วัดอุณหภูมิได้ -40 ถึง 125 องศาเซลเซียล ความละเอียด 0.1 องศาเซลเซียส
• วัดความชื้นได้ 0 ถึง 100%RH ความละเอียด 0.1%RH
• ใช้แรงดันไฟฟ้า 5V ถึง 30V
• ติดตั้งบนรางปีกนก (DIN rail) ขนาดมาตรฐานได้
• ขนาด 45 (กว้าง) x 71 (ยาว) x 25 (สูง) มิลลิเมตร

สินค้าประกอบด้วย

• XY-MD02 จำนวน 1 ตัว

รายละเอียดเพิ่มเติม

• xy-md02-manual.pdf : http://sahel.rs/media/sah/techdocs/xy-md02-manual.pdf

การใช้งาน

ต่อวงจรดังนี้

สั่งซื้อโมดูลแปลง UART เป็น RS485 ได้ที่
RS458 / Modbus

ใช้โค้ดโปรแกรมต่อไปนี้ในการทดสอบ

• https://gist.github.com/maxpromer/c02acaf53b8f23983dbb36c1fb2b859b

หลังจากต่อวงจรและอัพโหลดโปรแกรมแล้ว เปิด Serial Monitor ขึ้นมา จะแสดงค่าอุณหภูมิและความชื้นที่วัดได้ดังรูป
