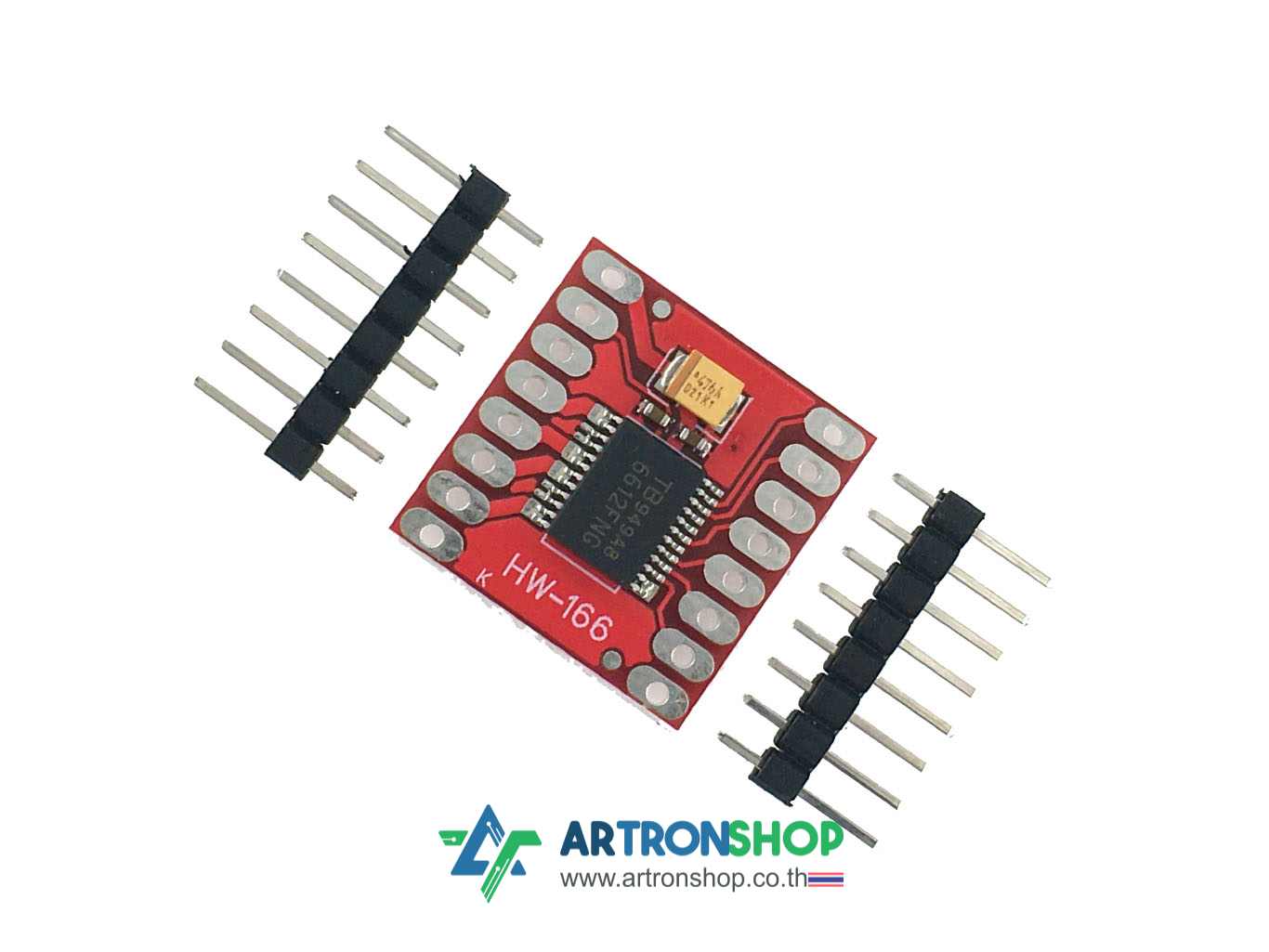

TB6612FNG โมดูลขับมอเตอร์ 1.2A 2 ช่อง

TB6612FNG โมดูลขับมอเตอร์ 1.2A 2 ช่อง ใช้ขับมอเตอร์ 5V ถึง 13.5V ควบคุมมอเตอร์ได้ 4 โหมด คือ หมุนตามเข็มนาฬิกา (CW), หมุนทวนเข็ม (CCW), หยุดแบบอิสระ (stop), เบรก (brake) สัญญาณควบคุม 3 เส้น IN1, IN2 และ PWM ใช้งานร่วมกับ Arduino, ESP32, ESP8266 และบอร์ดไมโครคอนโทรลเลอร์ทุกรุ่น

ตัวอย่างการต่อใช้งานกับ Arduino Uno

รายละเอียดเชิงเทคนิค

• ใช้ขับมอเตอร์ DC 2 ช่อง ที่ใช้แรงดัน 5V - 13.5V กระแสไม่เกิน 1.2A
• แรงดันขับมอเตอร์สูงสุด 15V
• แรงดันวงจรควบคุมลอจิก 2.7V - 5.5V
• กระแสขับมอเตอร์สูงสุดชั่วขณะ (peak) 2A - 3.2A

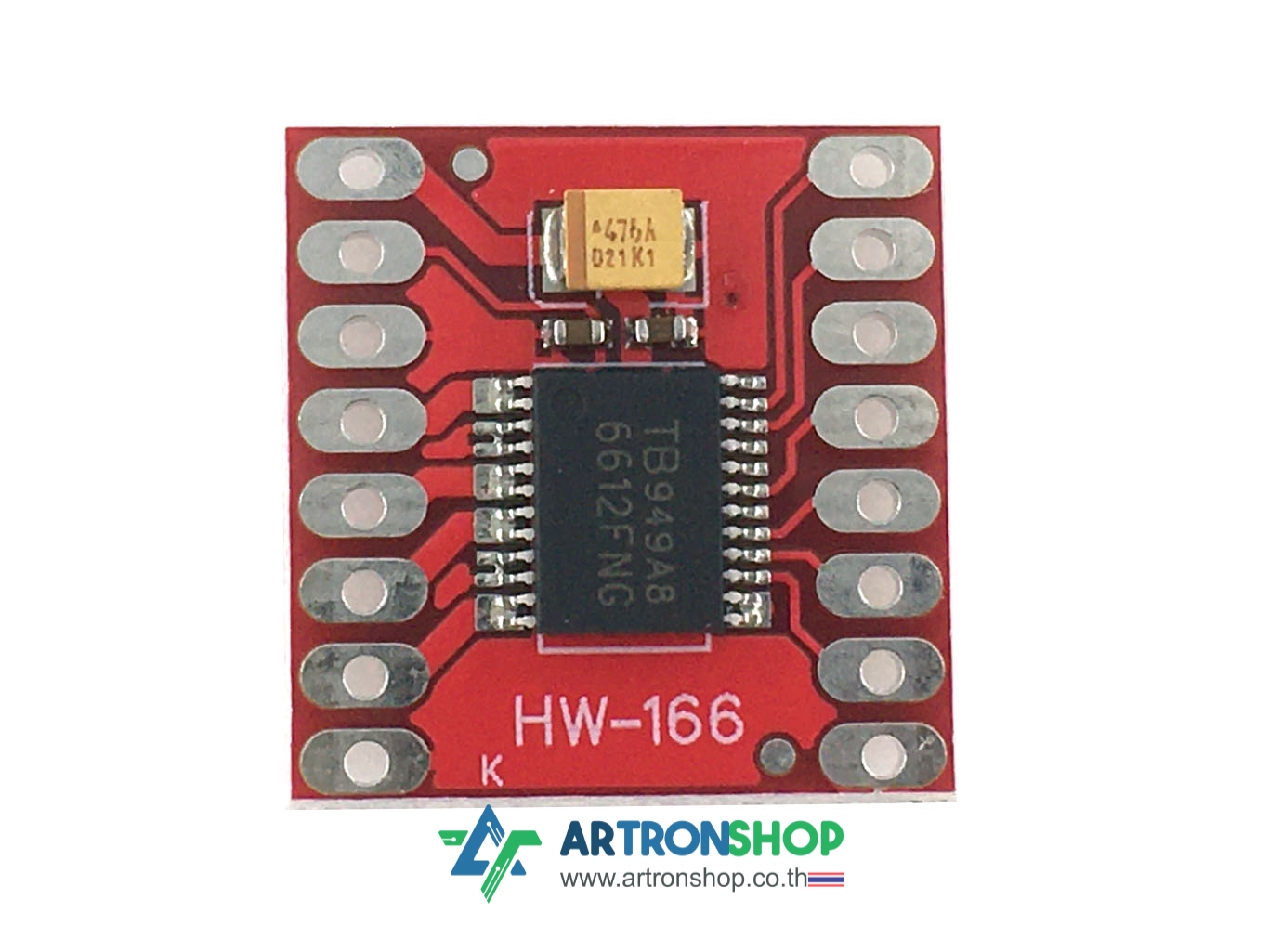

• ใช้ไอซี TB6612FNG ยี่ห้อโตชิบา
• ควบคุมมอเตอร์ได้ 4 โหมด คือ หมุนตามเข็มนาฬิกา (CW), หมุนทวนเข็ม (CCW), หยุดแบบอิสระ (stop), เบรก (brake)

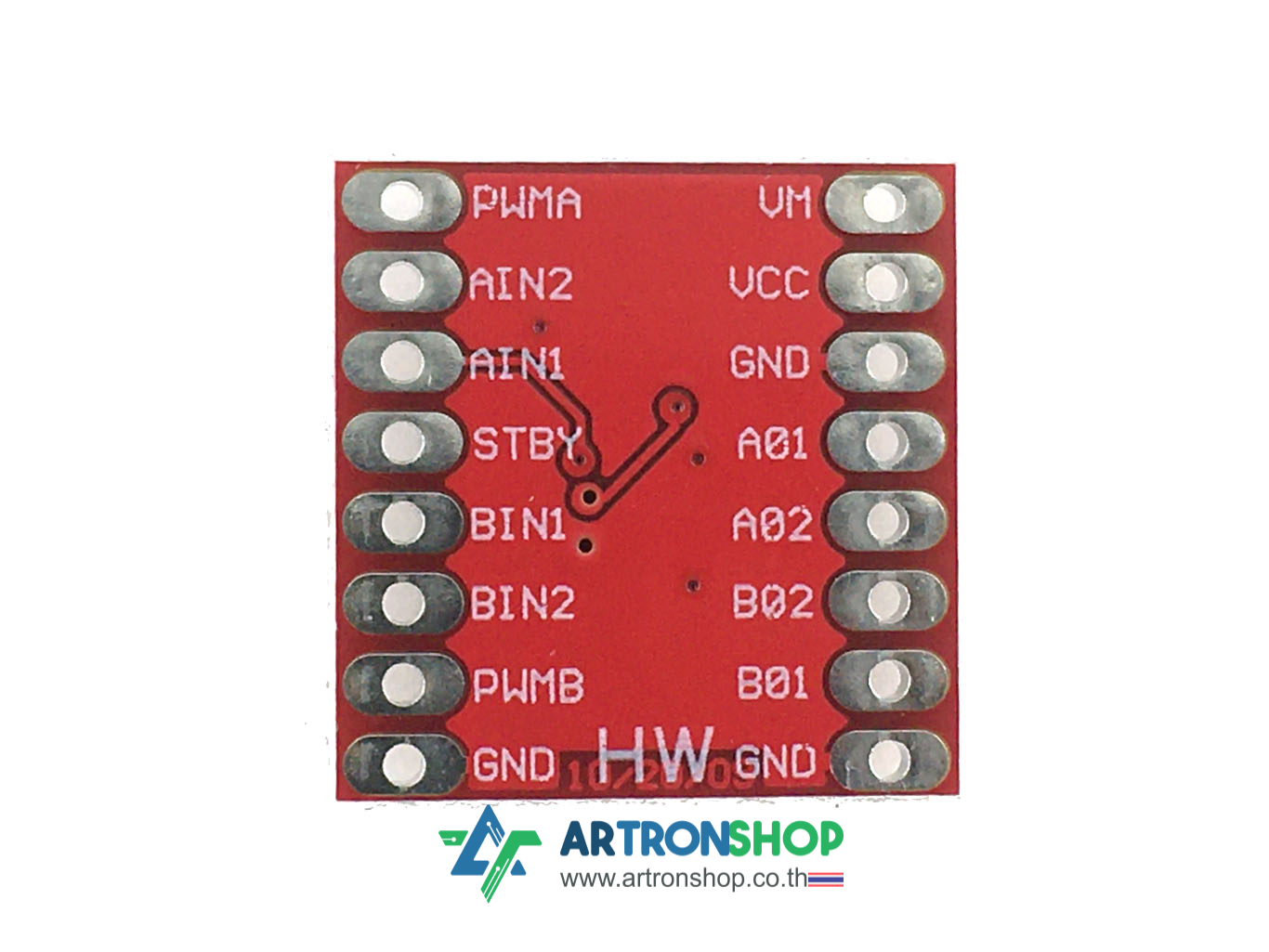

• สัญญาณควบคุม 3 เส้น IN1, IN2 และ PWM
• มีวงจรป้องกันอุณหภูมิสูงเกิน (thermal shutdown) และตัดไฟเมื่อแรงดันเข้าต่ำเกิน (low voltage detecting)

สินค้าประกอบด้วย

1. โมดูล TB6612FNG จำนวน 1 ตัว

เอกสารเพิ่มเติม

• TB6612FNG Datasheet
• บทความ การควบคุมมอเตอร์ดีซี
