เซ็นเซอร์วัดความชื้นในดิน อุณหภูมิ Modbus RS485 Soil Sensor

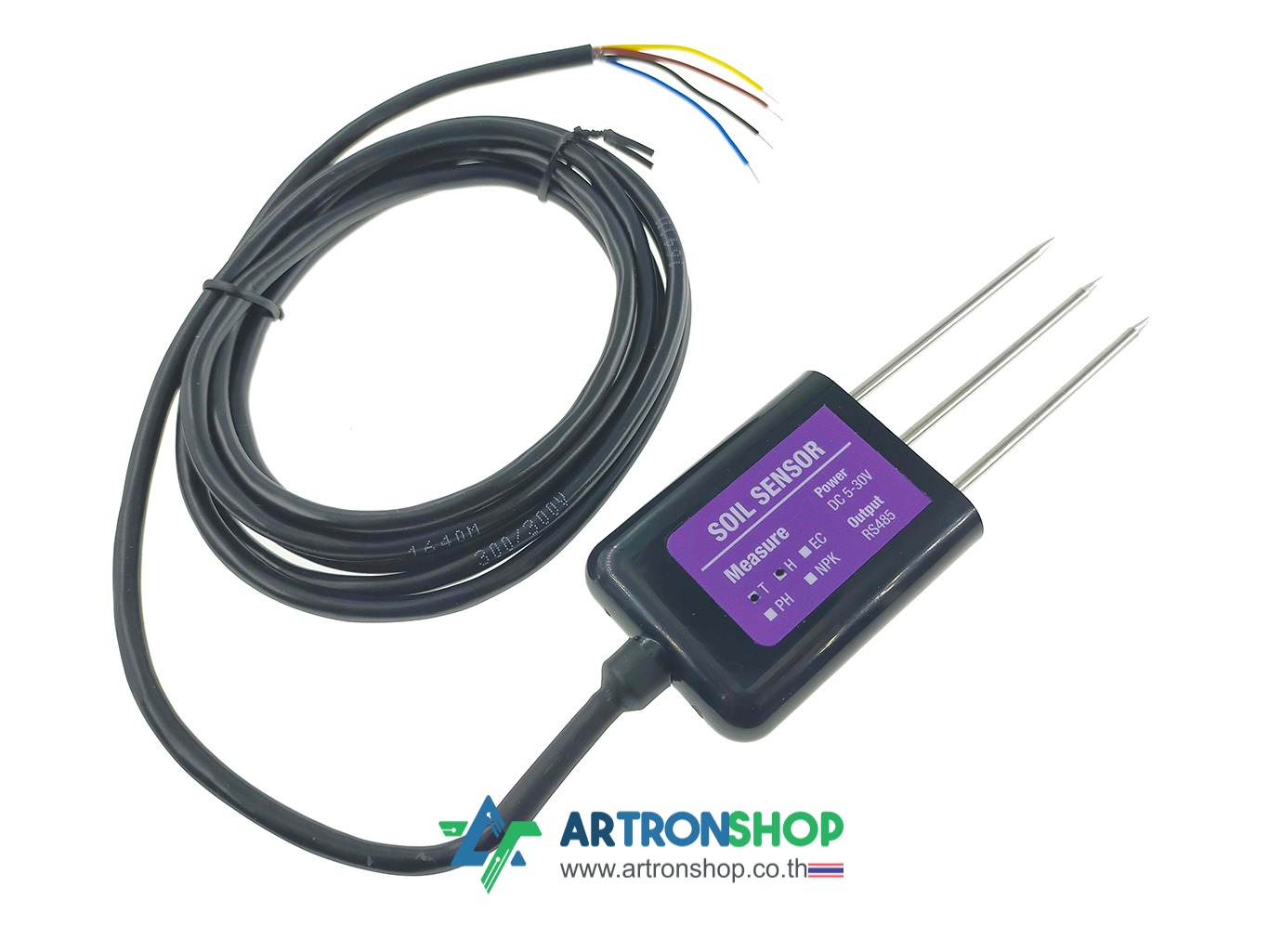

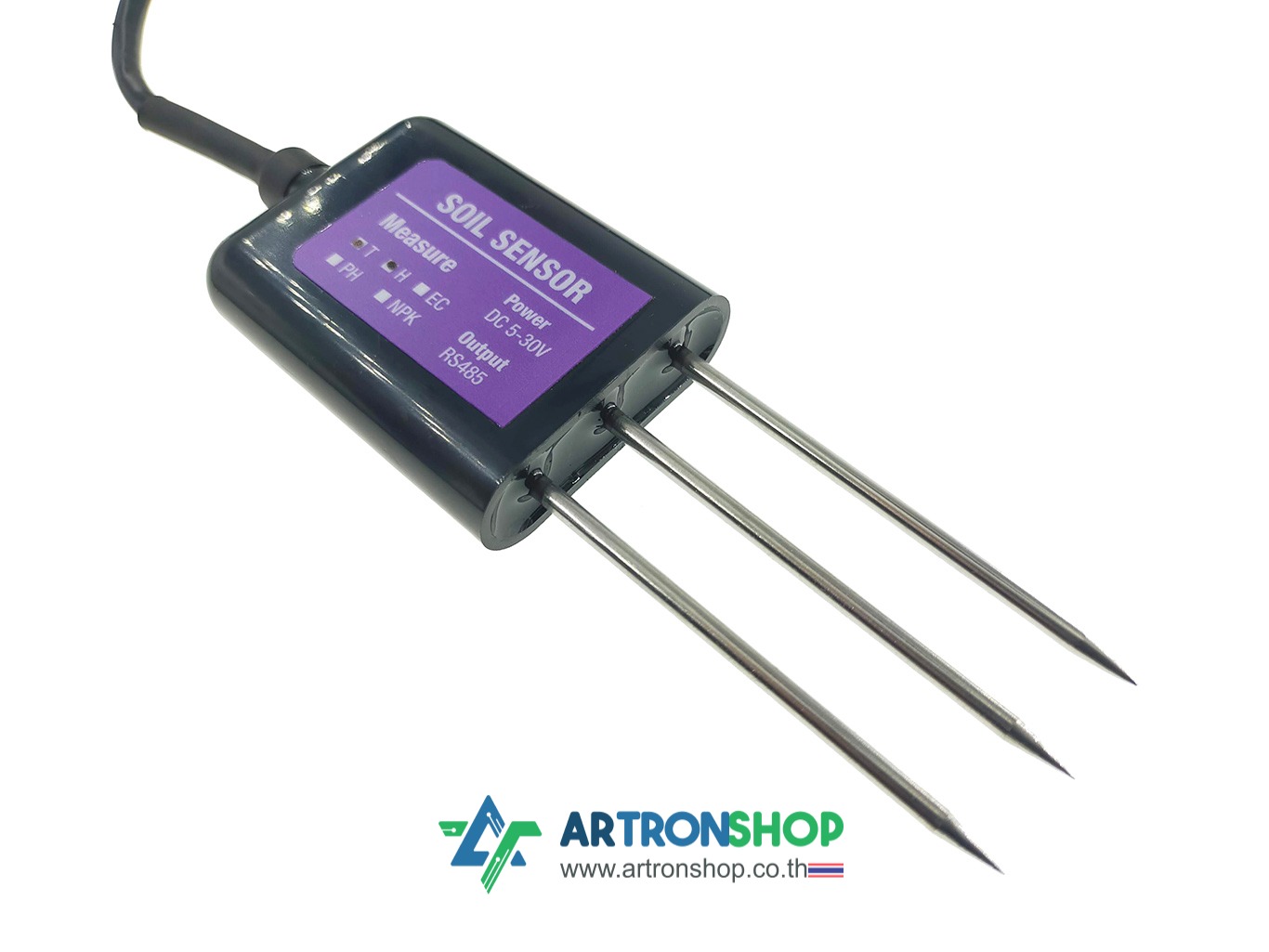

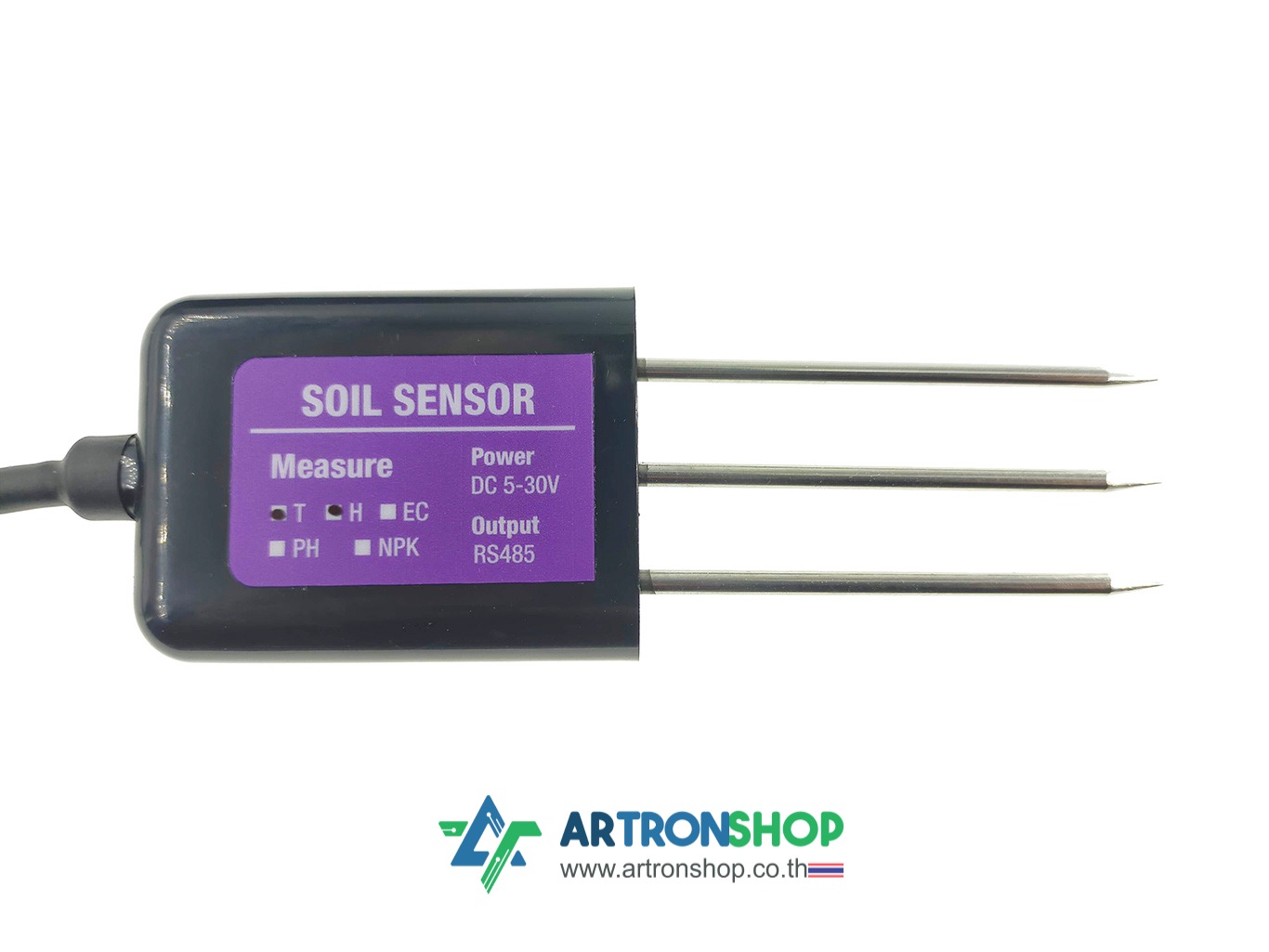

เซ็นเซอร์วัดความชื้นในดิน อุณหภูมิ Modbus RS485 Soil Sensor ใช้วัดความชื้น อุณหภูมิดินผ่าน RS485 ให้ค่าเป็น % ของความชื้น ความแม่นยำวัดความชื้น 3% - 5% ควาแม่นยำวัดอุณหภูมิ +-0.5 ℃ ใช้แรงดันไฟฟ้า 4.5V ถึง 30V ใช้กระแสไฟฟ้าสูงสุด 20mA สายไฟยาว 2 เมตร หัววัดทำจากแท่งเหล็กสแตนเลส ใช้หลักการวัดความต้านทานระหว่างหัววัดแปลงเป็นค่าความชื้นในดิน

การติดตั้ง รองรับการเสียบลงบนหน้าดิน เพื่อวัดความชื้นหน้าดิน และฝังลงดิน เพื่อวัดความชื้นบริเวณรากของพีช

รายละเอียดเชิงเทคนิค

• เชื่อมต่อกับไมโครคอนโทรลเลอร์ / PLC ผ่าน RS485 / Modbus RTU ใช้สายสัญญาณ 2 เส้น ลากสายไกลสุด 1.2 กิโลเมตร (ตามสเปค RS485)
• ใช้แรงดันไฟฟ้า 4.5V ถึง 30V
• ใช้พลังงานไฟฟ้าต่ำกว่า 0.5W
• ใช้ได้ในอุณหภูมิช่วง -40 องศาเซลเซียส ถึง 80 องศาเซลเซียส
• อัพเดทข้อมูลความชื้น (Response time) น้อยกว่า 1 วินาที
• กันน้ำกันฝุ่นมาตรฐาน IP68
• วัสดุหัววัด สแตนเลส 316
• วัสดุตัวถัง พลาสติก + เรซิ่น

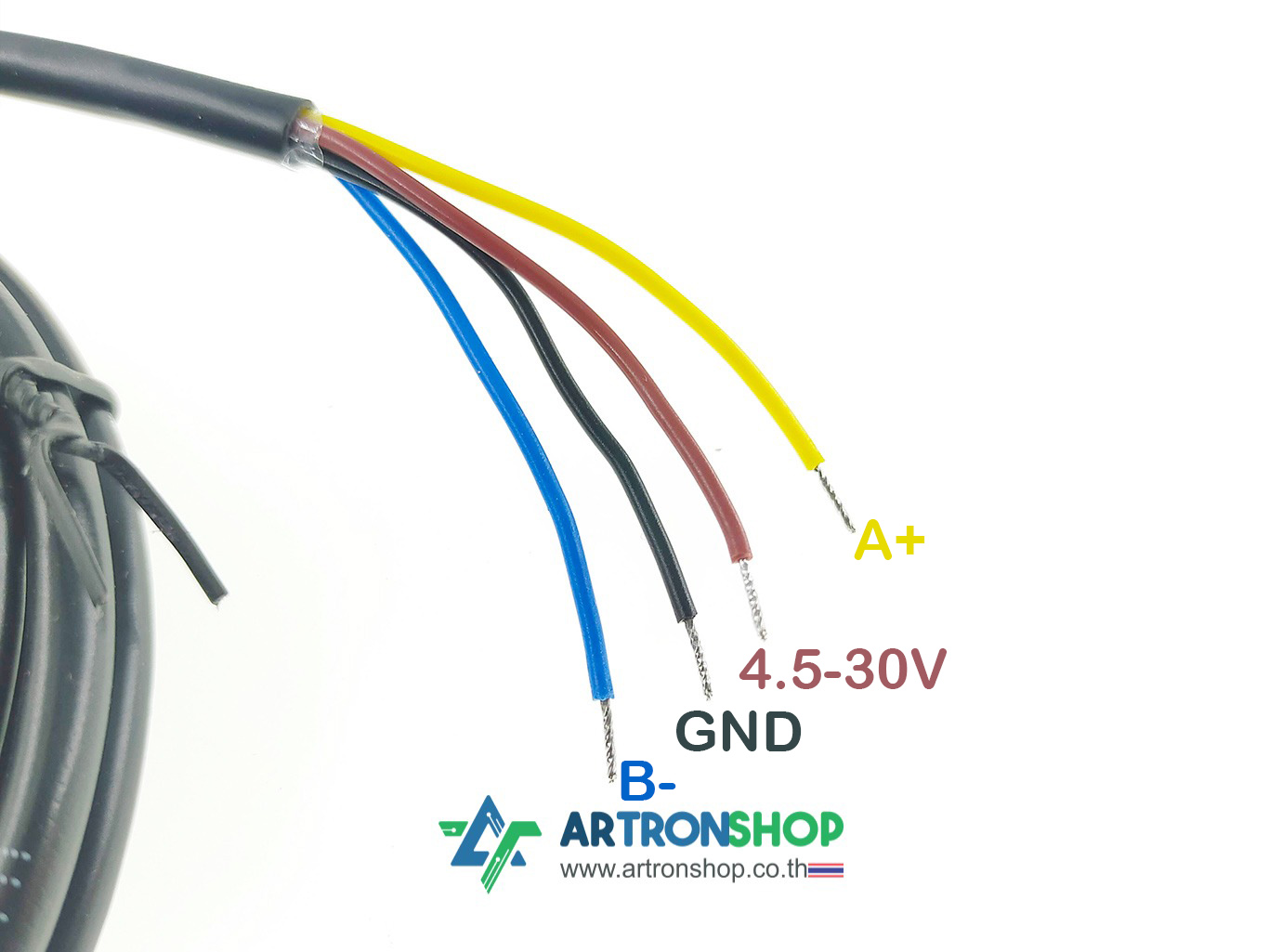

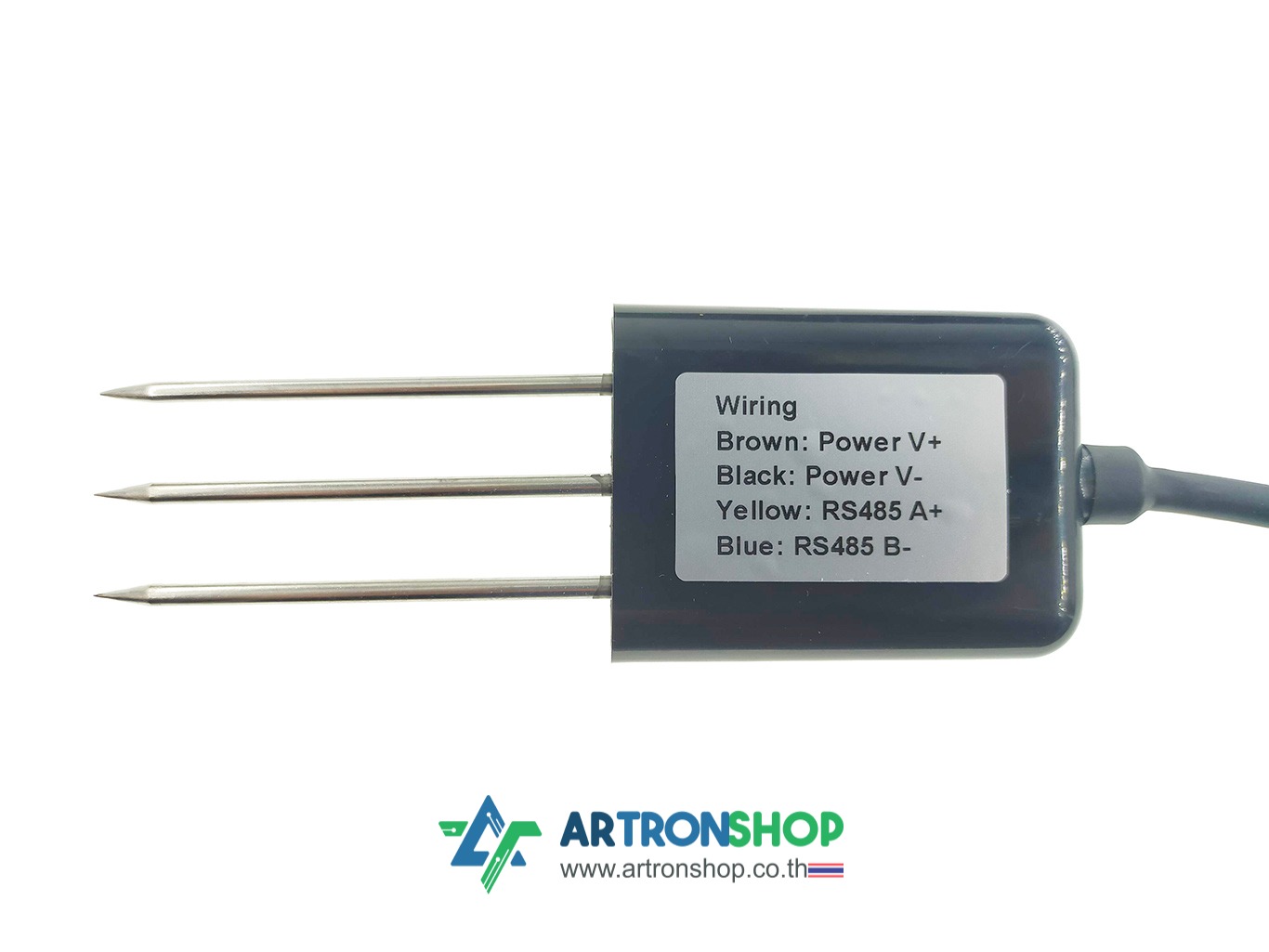

• สายไฟยาว 2 เมตร แบบมัลติคอร์ 4 เส้น
• ขนาด 45 x 15 x 123 มิลลิเมตร


สินค้าประกอบด้วย

1. เซ็นเซอร์วัดความชื้นในดิน RS485 Soil Sensor จำนวน 1 ชุด


เอกสารเพิ่มเติม

• Soil TH & TH-EC (3pin probe) manual_V1.1.pdf

ข้อมูลการเชื่อมต่อ RS485

• Baud rate: 4800
• Data length: 8 bits
• Parity: None
• Stop bit: 1
• Modbus Device ID: 1 (ค่าเริ่มต้น)

การอ่านข้อมูล Modbus RTU

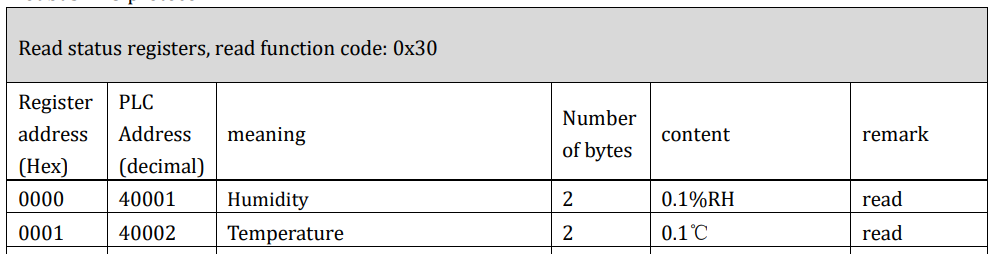

ข้อมูลความชื้นในดินอยู่ใน Function Code: 3, Address: 0 (PLC Address: 40001) ข้อมูลชนิด Unsigned อยู่ในรูป x10 เช่น อ่านค่าได้ 203 หมายถึง 20.3% (นำค่าที่อ่านได้หาร 10 เพื่อให้ได้ค่าจริง)

ข้อมูลอุณหภูมิอยู่ใน Function Code: 3, Address: 1 (PLC Address: 40002) ข้อมูลชนิด signed อยู่ในรูป x10 เช่น อ่านค่าได้ 246 หมายถึง 24.6 ℃ (นำค่าที่อ่านได้หาร 10 เพื่อให้ได้ค่าจริง)

ตัวอย่างการใช้โปรแกรม Modbus Pull อ่านข้อมูล

ใช้อุปกรณ์ USB to RS485 เชื่อมต่อกับเซ็นเซอร์และแหล่งจ่ายไฟดังนี้

ดาวน์โหลดและติดตั้งโปรแกรม Modbus Pull ให้เรียบร้อย แล้วเปิดโปรแกรมขึ้นมา

• Modbus Pull เป็นโปรแกรมแชร์แวร์ ให้ทดลองใช้ได้ฟรี 30 วัน จากนั้นจะบังคับชำระเงิน

กดที่เมนู Setup เลือก Read/Write Definition หรือกดปุ่ม F8

ตั้งค่าการอ่าน Read/Write Definition ดังนี้

กดเมนู Connection เลือก Connect... หรือกดปุ่ม F3

ในหน้าต่าง Connection Setup ตั้งค่าการเชื่อมต่อดังรูป (หมายเลข 2 แก้ให้เลือกหมายเลข COM ของ ZK-H485)

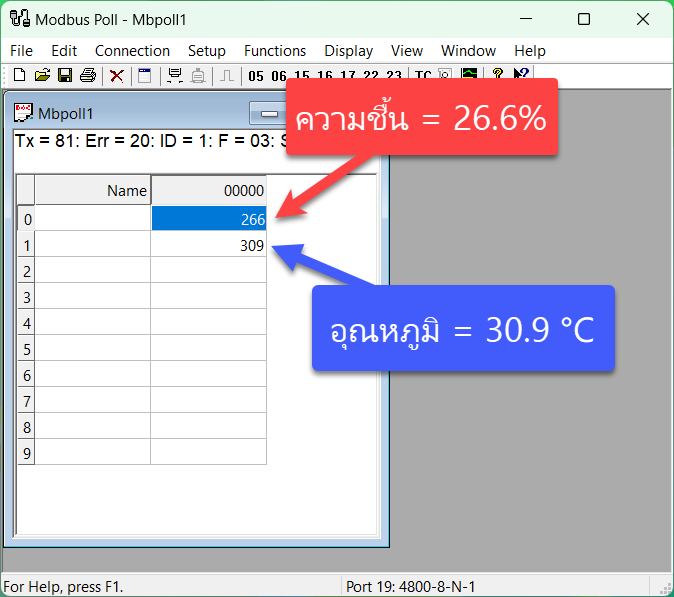

เมื่อเชื่อมต่อสำเร็จ ค่าความชื้นที่อ่านได้จะแสดงดังรูป

การใช้งานกับ ESP32

ใช้งาน IOXESP32 ร่วมกับ IOXESP32 Modbus shield (Lite) ต่อวงจรดังนี้

ใช้โปรแกรมต่อไปนี้ในการทดสอบ

• https://gist.github.com/maxpromer/96dc9f8db4a16187a794a7ee2c9970cf

นำโปรแกรมในลิ้งด้านบนใส่ในโปรแกรม Arduio IDE เลือกบอร์ด ESP32 เลือกพอร์ตให้ถูกต้อง แล้วอัพโหลดโปรแกรม

เปิด Serial Monitor ขึ้นมา ปรับเป็น 115200 baud ค่าความชื้นในดินที่อ่านได้จะแสดงขึ้นมาแล้ว
