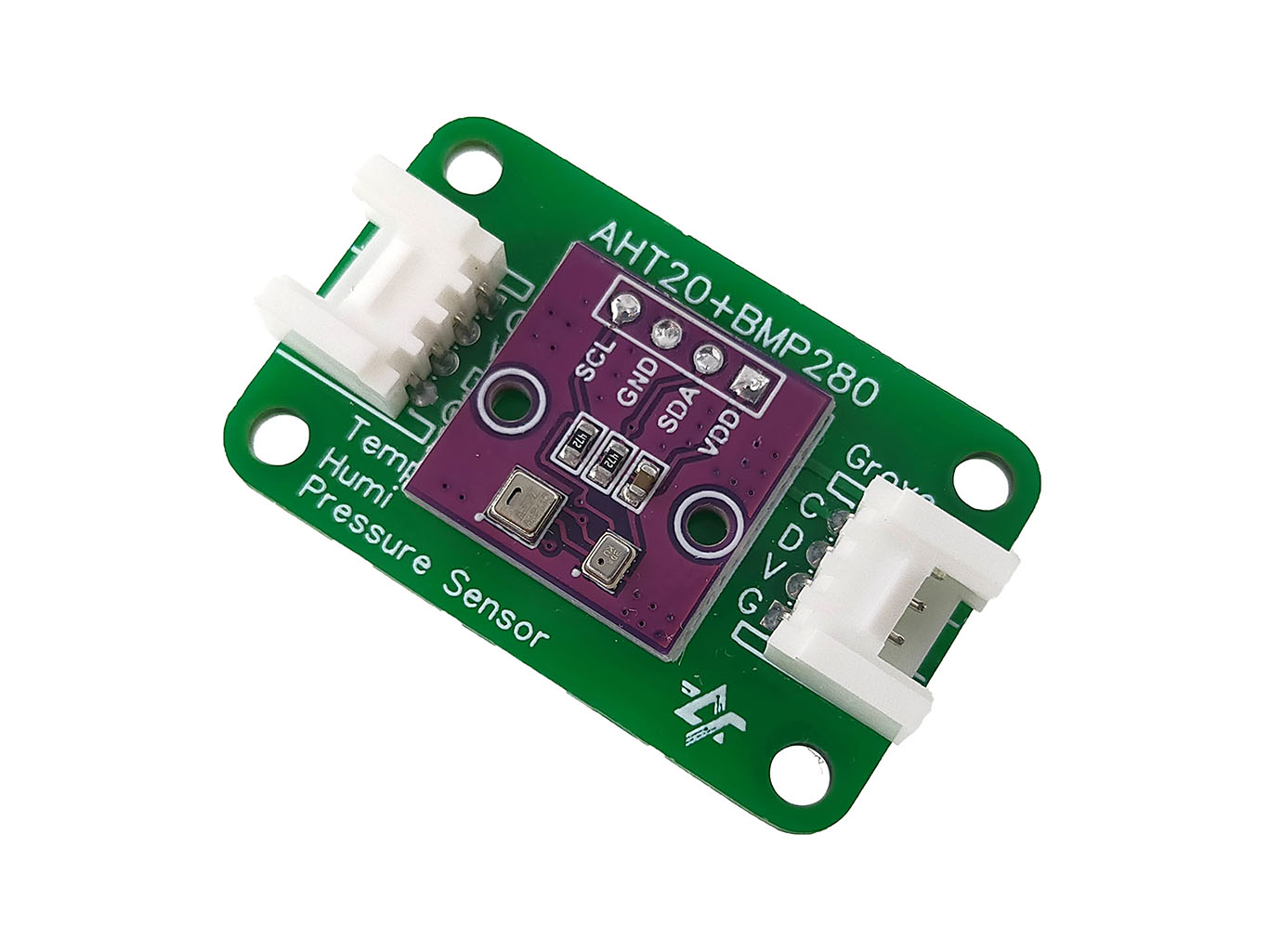

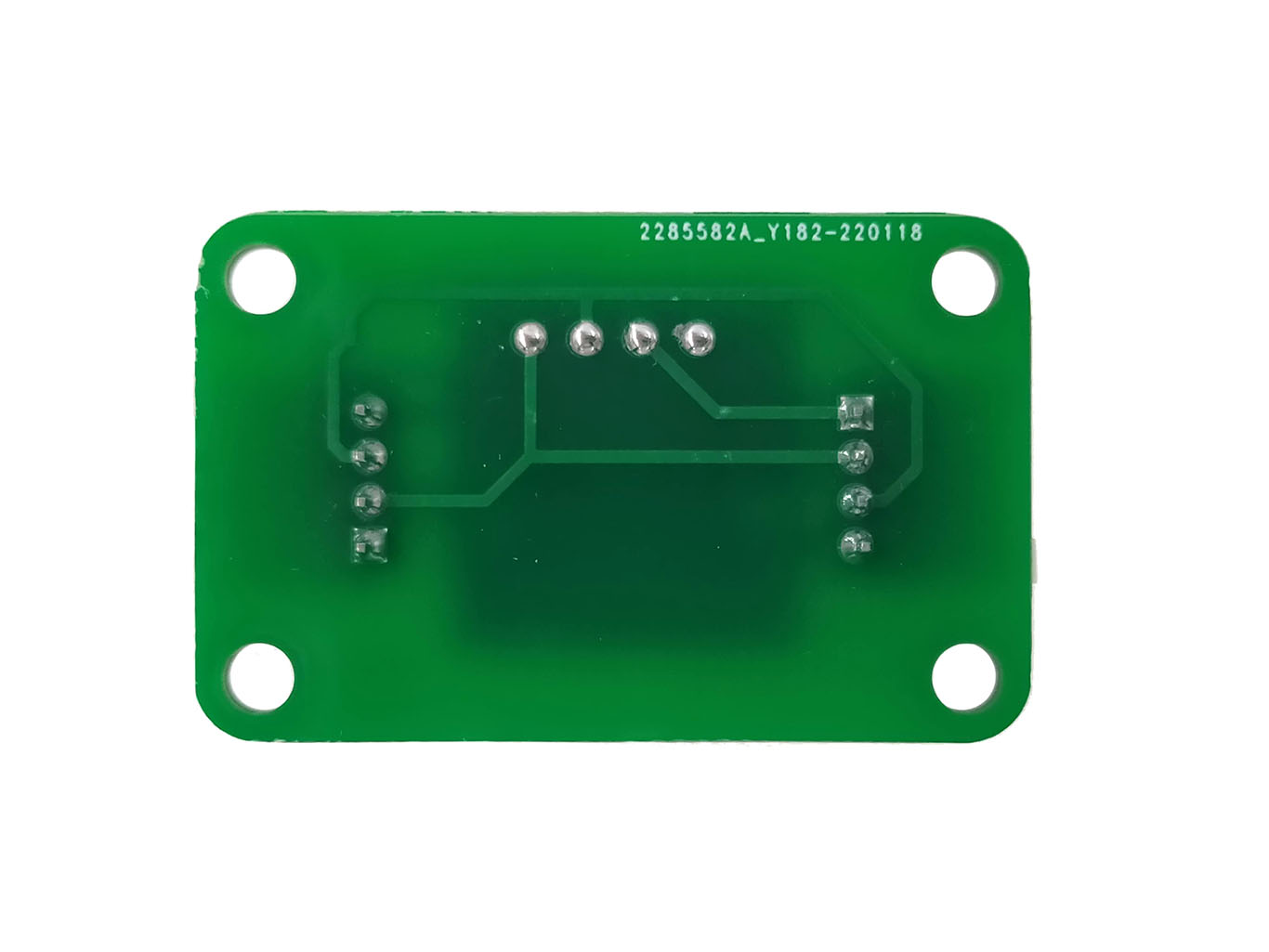

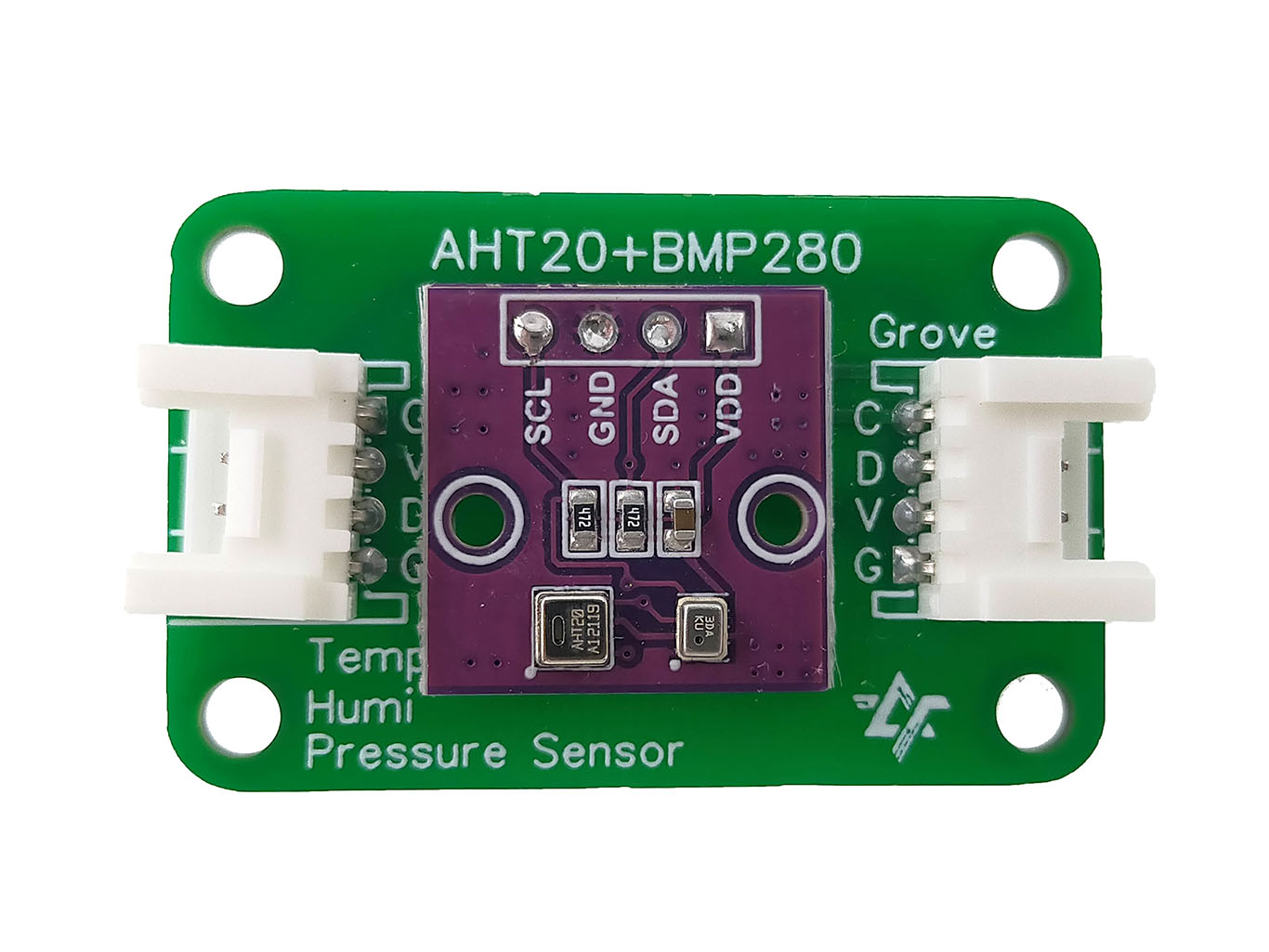

AHT20+BMP280 Grove Module โมดูลวัดอุณหภูมิ ความชื้น ความดันอากาศ Grove

AHT20+BMP280 โมดูลวัดอุณหภูมิ ความชื้น ความกดอากาศ I2C วัดอุณหภูมิได้ -40 ถึง + 85 ℃ ความเที่ยงตรง ± 0.3 ℃ วัดความชื้นได้ 0 ถึง 100% RH ความเที่ยงตรง ±2% RH (ที่อุณหภูมิ 25 ℃) วัดความกดอากาศได้ 300 ถึง 1100 hPa ความเที่ยงตรง ±1 hPa ใช้งานได้ที่แรงดันไฟฟ้า 1.8V ถึง 3.6V เชื่อมต่อผ่าน I2C มีไลบารี่ Arduino, microBlock IDE, KidBright IDE พร้อมใช้งานกับ ESP8266, ESP32, Raspberry Pi, STM32, KidBright, IPST-WiFi และบอร์ดไมโครคอนโทรลเลอร์อื่น ๆ ที่ใช้แรงดันไฟฟ้า 3.3V

รายละเอียดเชิงเทคนิค

AHT20

• วัดอุณหภูมิได้ -40 ถึง 85°C
• ความเที่ยงตรงในการวัดอุณหภูมิ ± 0.3 ℃
• ความละเอียดในการวัดอุณหภูมิ 0.01° C
• วัดความชื้นสัมพัทธ์ได้ 0 ถึง 100 %RH
• ความเที่ยงตรงในการวัดความชื้นสัมพัทธ์ ± 2 %RH (25 ℃)
• ความละเอียดในการวัดความชื้นสัมพัทธ์ 0.024 %RH
• สื่อสารผ่าน I2C (หมายเลข 0x38)

BMP280

• วัดความกดอากาศได้ 300 ถึง 1100 hPa
• วัดอุณหภูมิได้ -40 ถึง 85°C
• ความเที่ยงตรง ±1 hPa
• ใช้กระแสไฟฟ้า 3.4 uA (@ 1Hz )
• ใช้กระแสไฟฟ้า 0.1 uA ในโหมดประหยัดพลังงาน
• ใช้แรงดันไฟฟ้าได้ 1.71V ถึง 3.6 V
• ความละเอียดในการวัดความกดอากาศ 0.01 hPa
• ความละเอียดในการวัดอุณหภูมิ 0.01° C
• สื่อสารผ่าน I2C (หมายเลข 0x77)

ข้อมูลเพิ่มเติม

• AHT20 Integrated temperature and humidity Sensor
• BMP280 Pressure sensor

สินค้าประกอบด้วย

1. โมดูล AHT20+BMP280 จำนวน 1 ชิ้น
2. ก้างปลา 4 พิน จำนวน 1 ชิ้น

การใช้งานกับ ESP32 + Arduino

ต่อวงจรดังนี้

ติดตั้งไลบารี่ Adafruit BMP280 และ AHT10 แล้วใช้โค้ดโปรแกรมต่อไปนี้ในการทดสอบ

• https://gist.github.com/maxpromer/d03a5a92ff6e5e6fb2cfda6a058baf1d

เลือกบอร์ด ESP32 เลือกพอร์ต อัพโหลดโปรแกรมลงบอร์ด แล้วเปิด Serial Monitor ขึ้นมา ค่าอุณหภูมิ ความชื้น และความกดอากาศจะแสดงขึ้นมาแล้ว

การใช้งานกับบอร์ด KidBright + microBlock IDE

ต่อโมดูล AHT20+BMP280 เข้ากับบอร์ด KidBright ด้วย KB-5AF สายแปลง KB Chain เป็น Female Header ดังนี้

เปิดโปรแกรม microBlock IDE ติดตั้งส่วนเสริม AHT20 และ BMP280 แล้วต่อบล็อกดังนี้

• https://ide.microblock.app/?open=1642348542108-nn0IKD.mby

เปิด Terminal ขึ้นมา ค่าอุณหภูมิ ความชื้น และความกดอากาศจะแสดงขึ้นมาแล้ว
