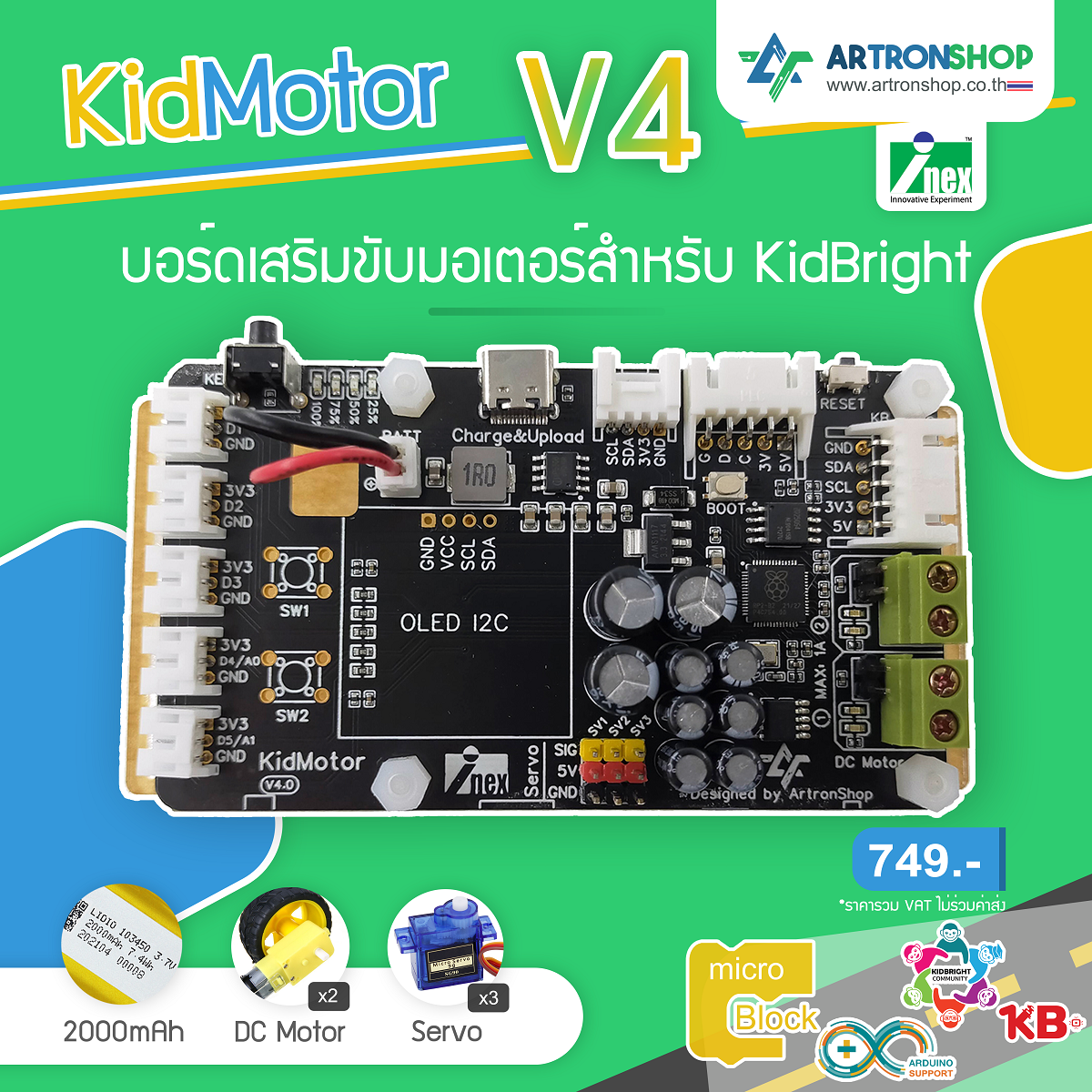

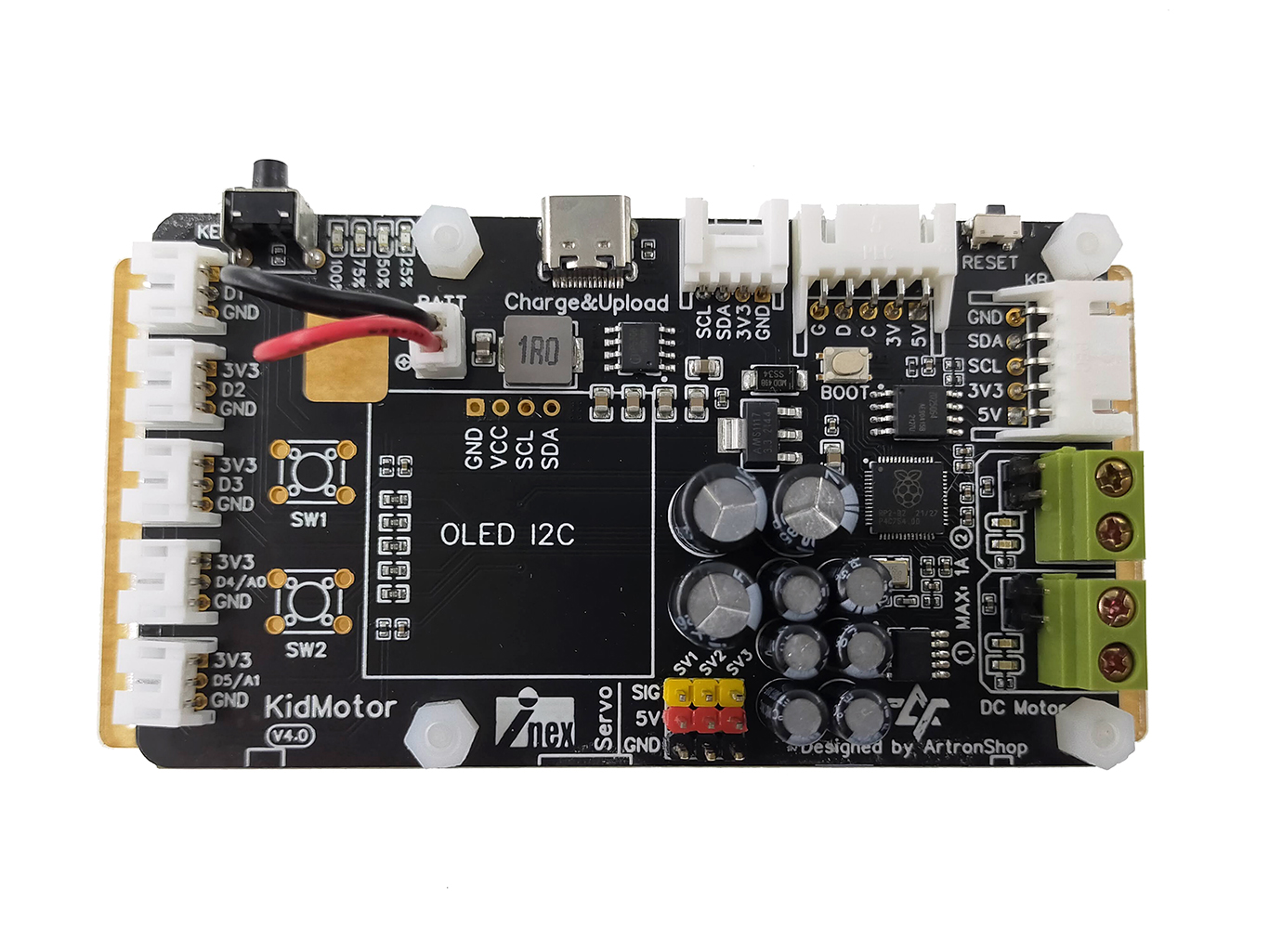

KidMotor V4 บอร์ดเสริมทำหุ่นยนต์สำหรับบอร์ด KidBright

KidMotor V4 บอร์ดเสริมทำหุ่นยนต์สำหรับบอร์ด KidBright เหมาะสำหรับนำไปทำหุ่นยนต์เดินตามเส้น รถบังคับ Self-balancing Car หุ่นยนต์กู้ภัย รองรับการเชื่อมต่อมอเตอร์ DC จำนวน 2 ตัว เซอร์โวมอเตอร์จำนวน 3 ตัว และต่อมีช่องเซ็นเซอร์ สวิตช์ จำนวน 5 ชุด มีแบตเตอรี่ขนาด 2400mAh ในตัว มาพร้อมวงจรชาร์จแบตเตอรี่ในตัว มีหลอดแอลอีดีแสดงผลปริมาณแบตเตอรี่คงเหลือจำนวน 4 ดวง มีหลอดแอลอีดีแสดงสถานะทิศทางการหมุนของมอเตอร์ ใช้ไมโครคอนโทรลเลอร์ RP2040 รองรับการเขียนโปรแกรมสั่งงานด้วย KidBright IDE, KB-IDE, microBlock IDE และ Arduino IDE

รองรับการใช้งานทั้งเป็นบอร์ดเสริมให้กับบอร์ด KidBright และสามารถใช้เป็นบอร์ดหลัก (Standalone) โดยรองรับการเขียนโปรแกรมสั่งงานด้วยโปรแกรม microBlock IDE และ Arduino IDE

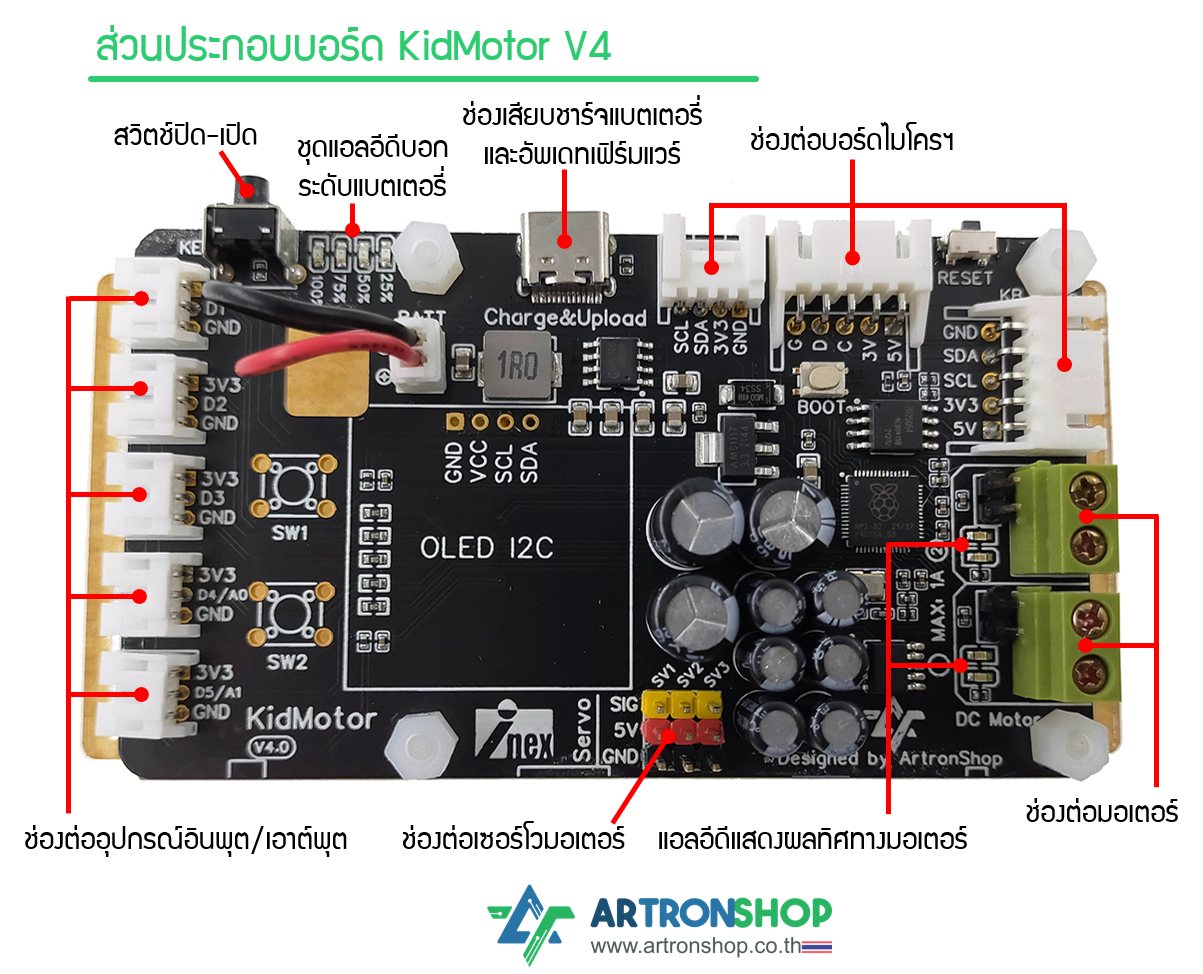

รายละเอียดทางเทคนิค

• ใช้เป็นบอร์ดเสริมขับมอเตอร์ เซอร์โวมอเตอร์ ขยาย I/O และจ่ายไฟให้บอร์ดไมโครคอนโทรลเลอร์

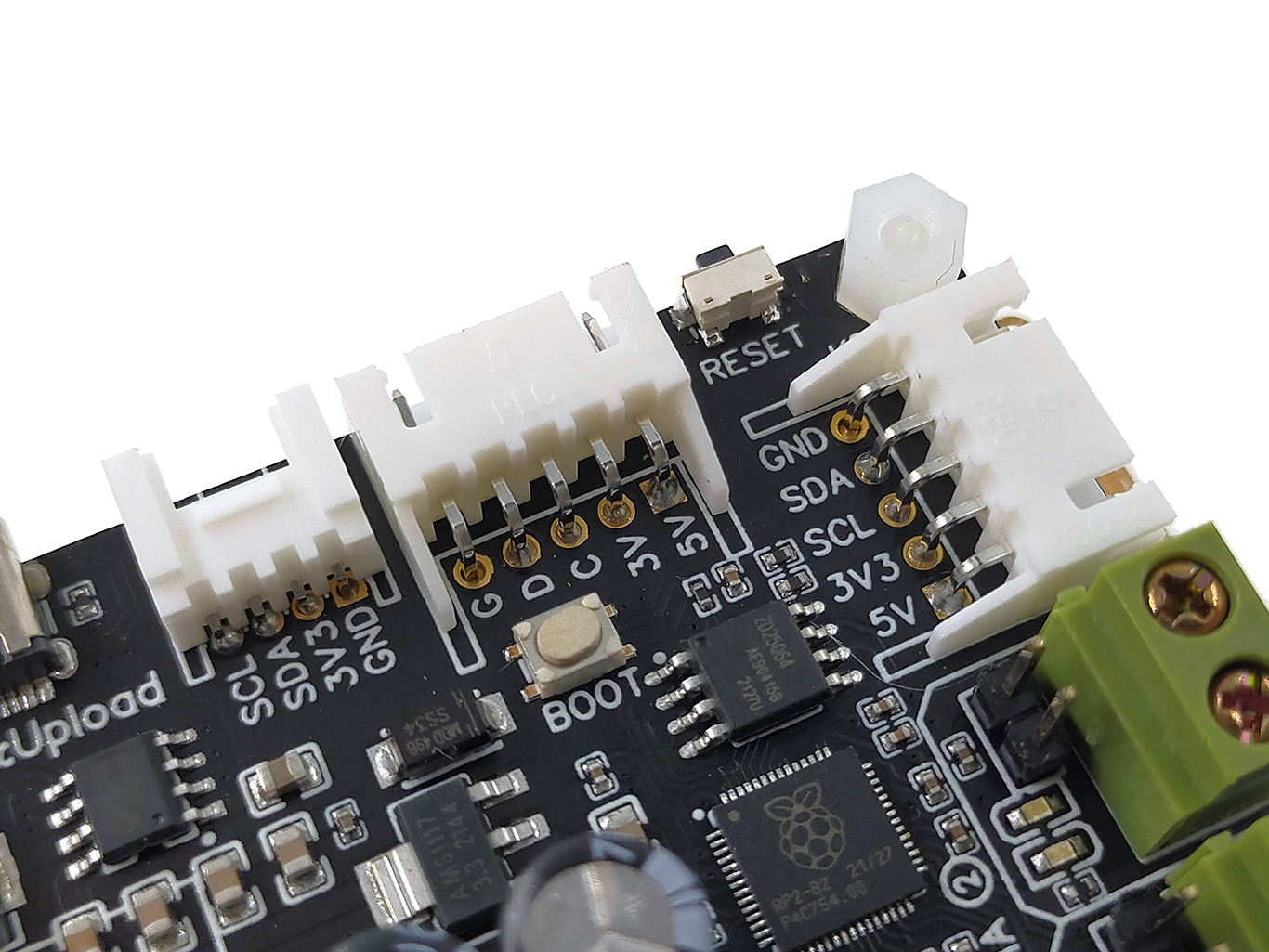

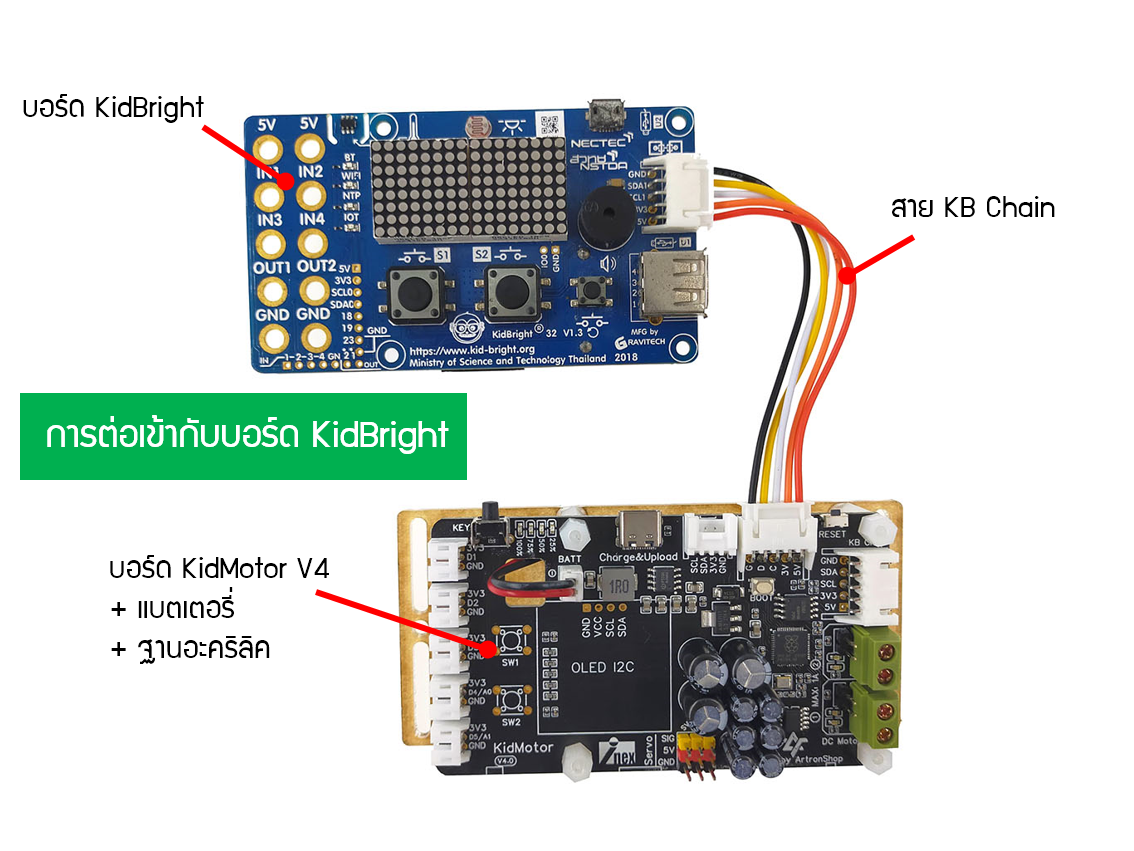

• เชื่อมต่อผ่าน I2C ผ่านช่อง KB Chain และ Grove มาพร้อมไลบารี่ ปลั๊กอิน ส่วนเสริม พร้อมใช้งาน
• เขียนโปรแกรมสั่งงานได้ด้วย KidBright IDE, microBlock IDE, KB-IDE และ Arduino IDE
• ใช้งานได้กับบอร์ด KidBright, micro:bit, Mbits V2, ESP32, ESP8266, Arduino และบอร์ดไมโครคอนโทรลเลอร์อื่น ๆ ที่มี I2C

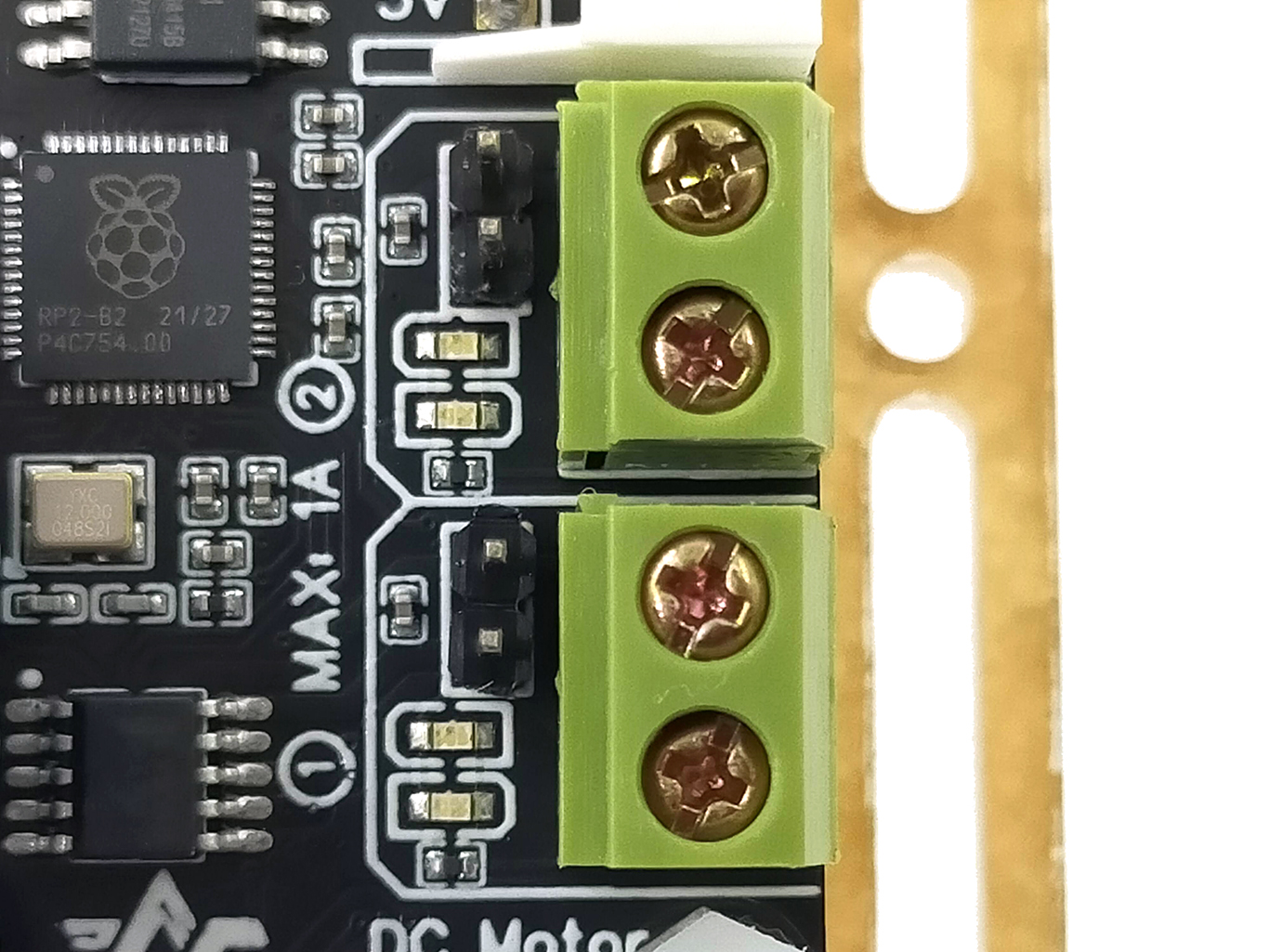

• ขับมอเตอร์ได้ 2 ช่อง รองรับมอเตอร์ 5V - 6V ที่ใช้กระแสไฟฟ้าไม่เกิน 1A ใช้งานได้กับมอเตอร์เหลือง และ N20

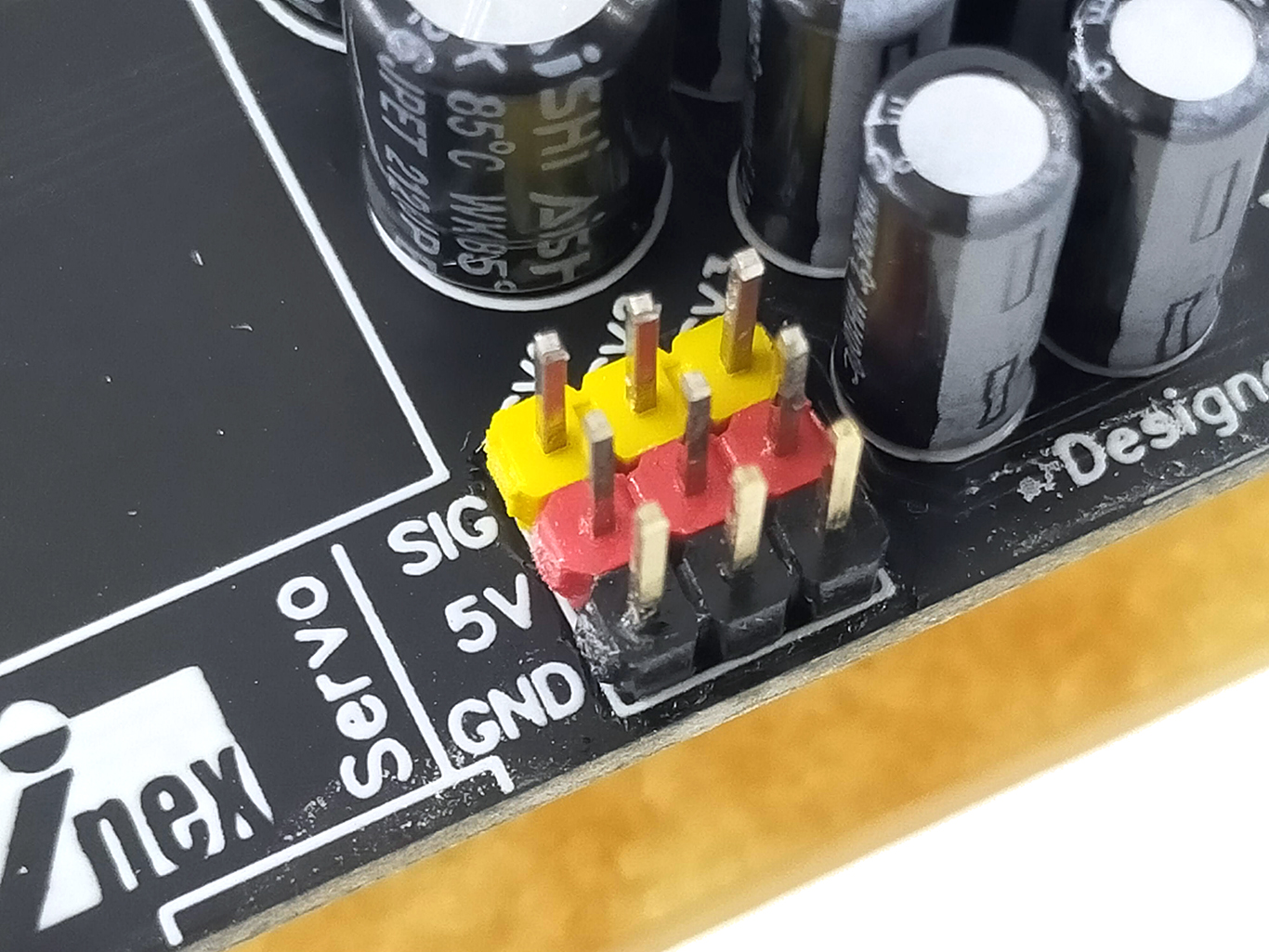

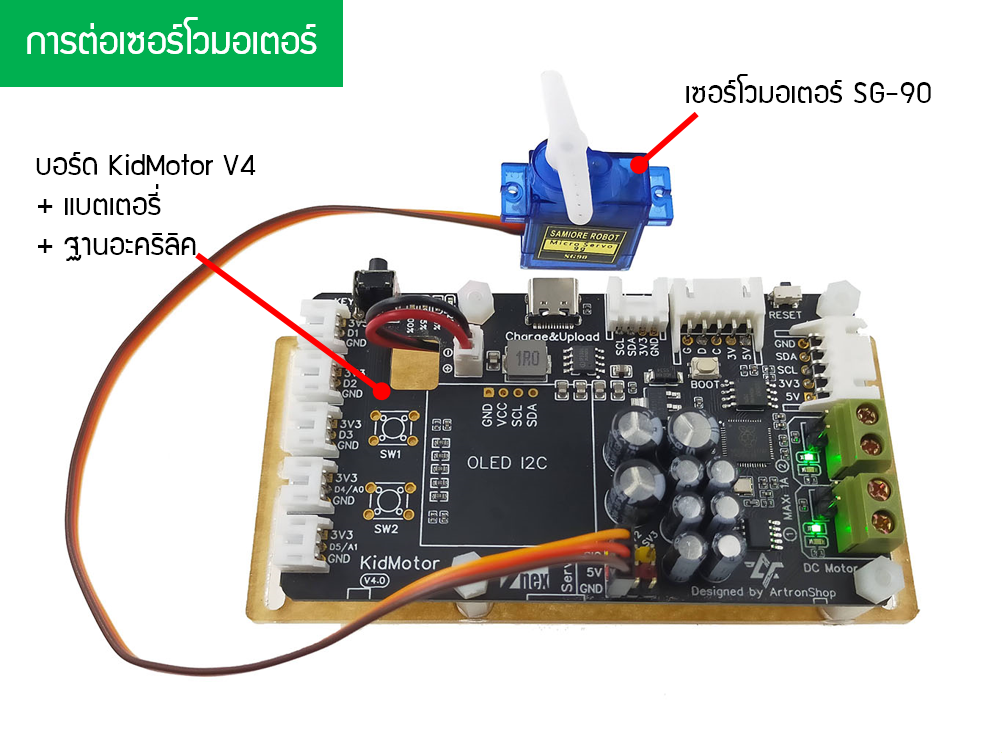

• ขับเซอร์โวมอเตอร์ได้ 3 ช่อง รองรับเซอร์โวมอเตอร์ 180 องศา และ 360 องศา

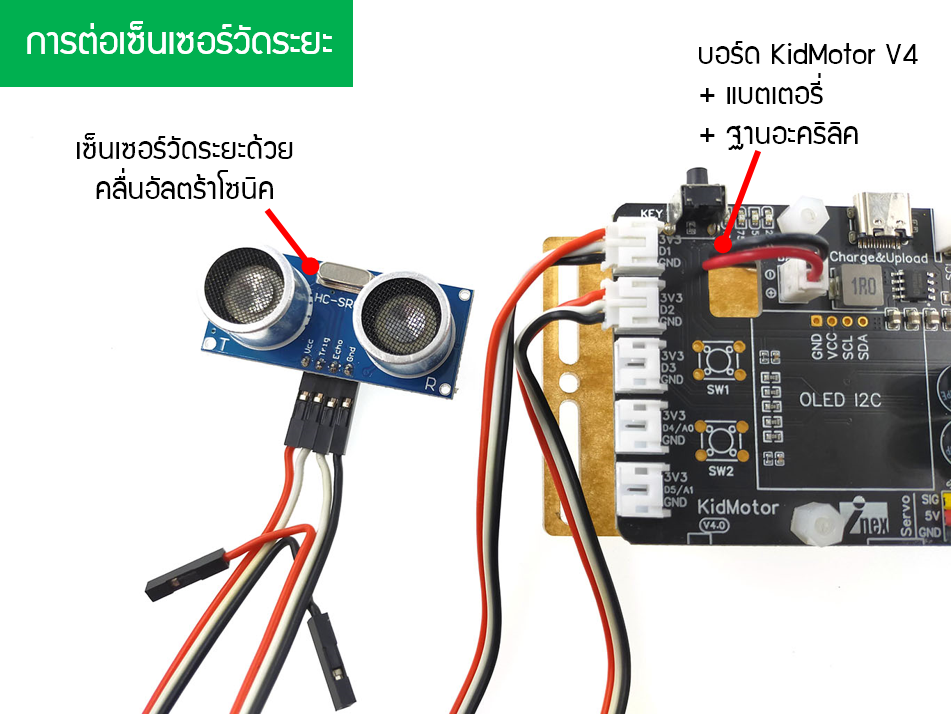

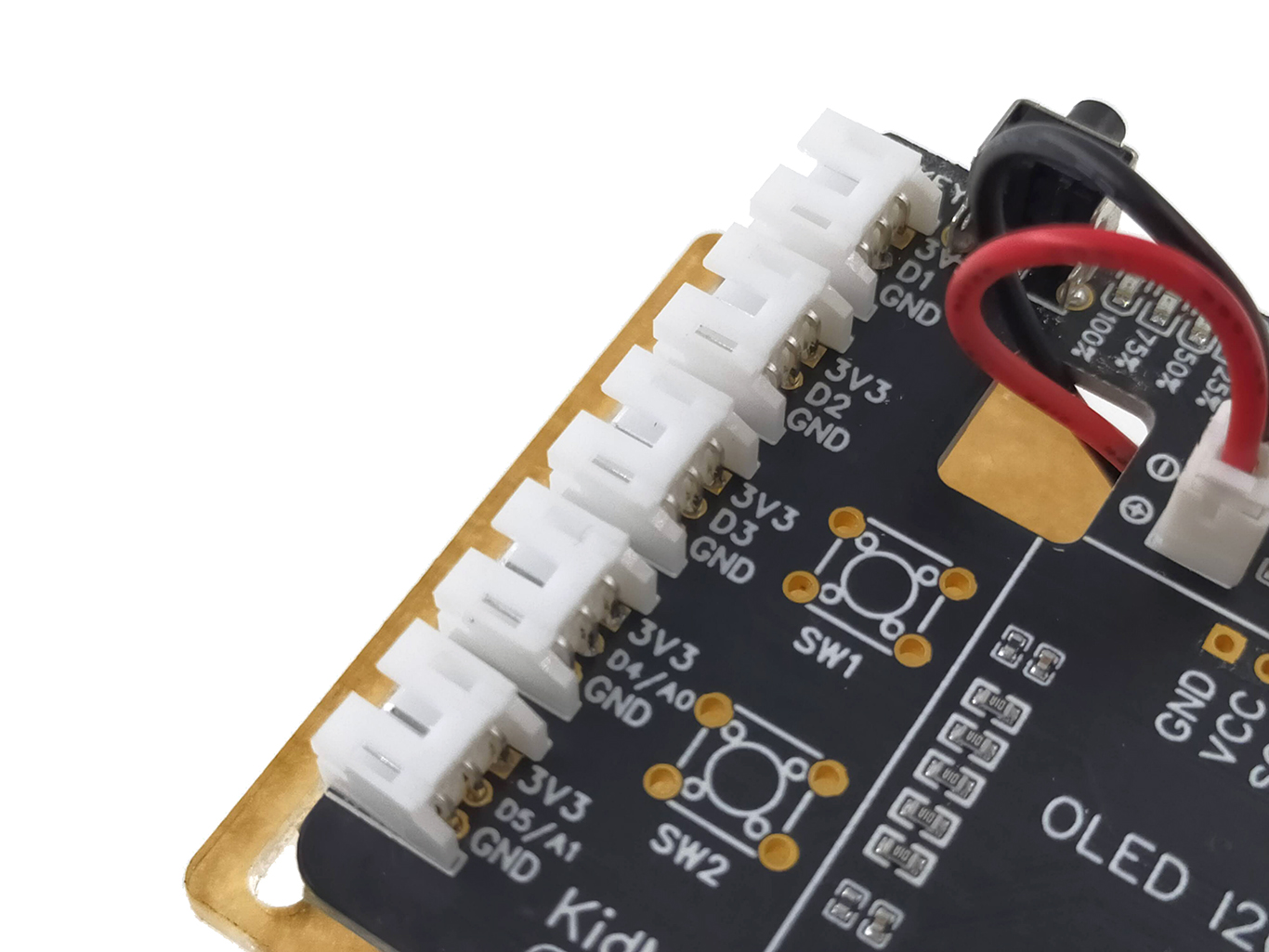

• ช่องดิจิทัลอินพุตเอาต์พุต และ PWM จำนวน 5 ช่อง รองรับการเชื่อมต่อเซ็นเซอร์อัลตร้าโซนิค
• ช่องอินพุตแอนะล็อก จำนวน 2 ช่อง
• ช่อง I/O ใช้แรงดันไฟฟ้า 3.3V
• มาพร้อมแบตเตอรี่ 2400mAh ชาร์จแบตเตอรี่ผ่านช่อง USB-C
• ใช้งานได้ต่อเนื่องประมาณ 1 ชั่วโมง
• มาพร้อมฐานอะคริลิคหนา 3 มิลลิเมตร ยึดติดกับโครงรถได้ง่าย
• ขนาดเท่าบอร์ด KidBright นำมาซ้อนและยึดติดด้วยเสาไนล่อนได้ (มีเสาไนล่อนให้ในชุด)

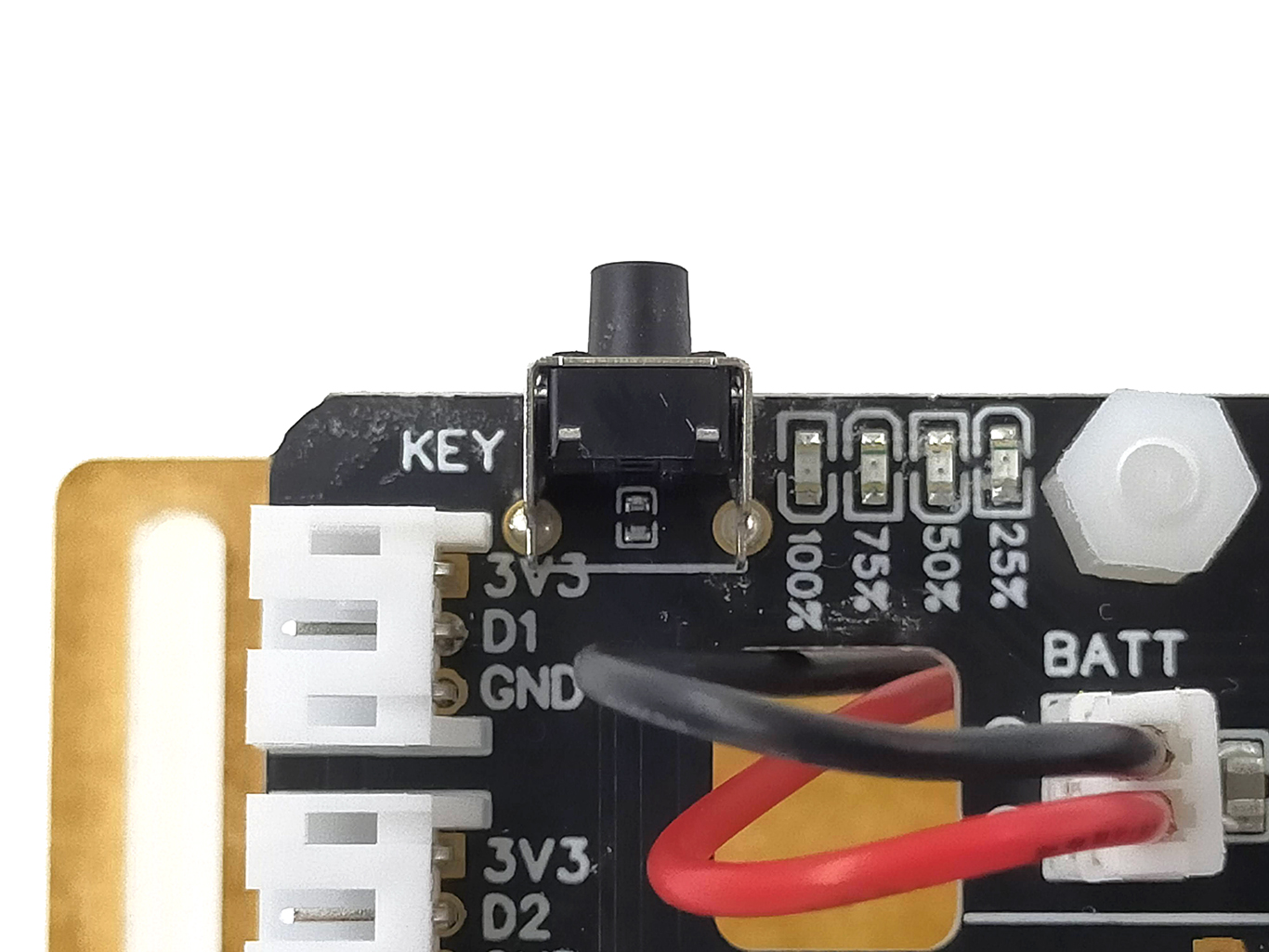

• มีไฟแอลอีดีสีแดงแสดงผลปริมาณแบตเตอรี่จำนวน 4 ดวง
• มีไฟแอลอีดีสีเขียวและสีฟ้าแสดงผลสถานะการทำงานของมอเตอร์ จำนวน 4 ดวง

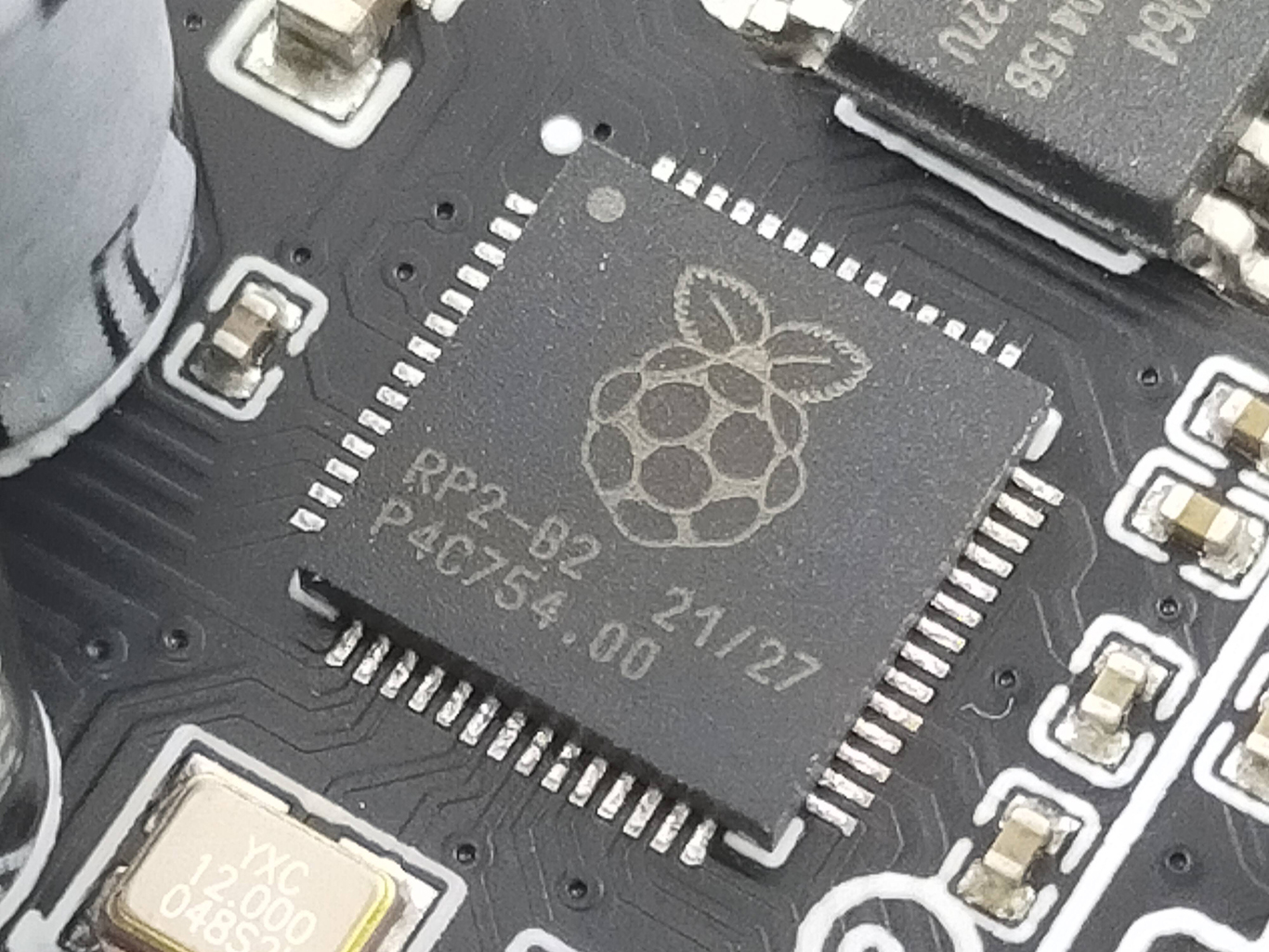

• ใช้ไมโครคอนโทรลเลอร์หลัก RP2040 จาก Raspberry Pi
• อัพเดทเฟิร์มแวร์ผ่านช่อง USB-C
• ออกแบบ และผลิตโดยคนไทย ด้วยโรงงานที่ได้มาตรฐาน ISO9001
• บอร์ดขนาด 96.31 * 55 มิลลิเมตร ฐานขนาด 116.5 * 55 มิลลิเมตร

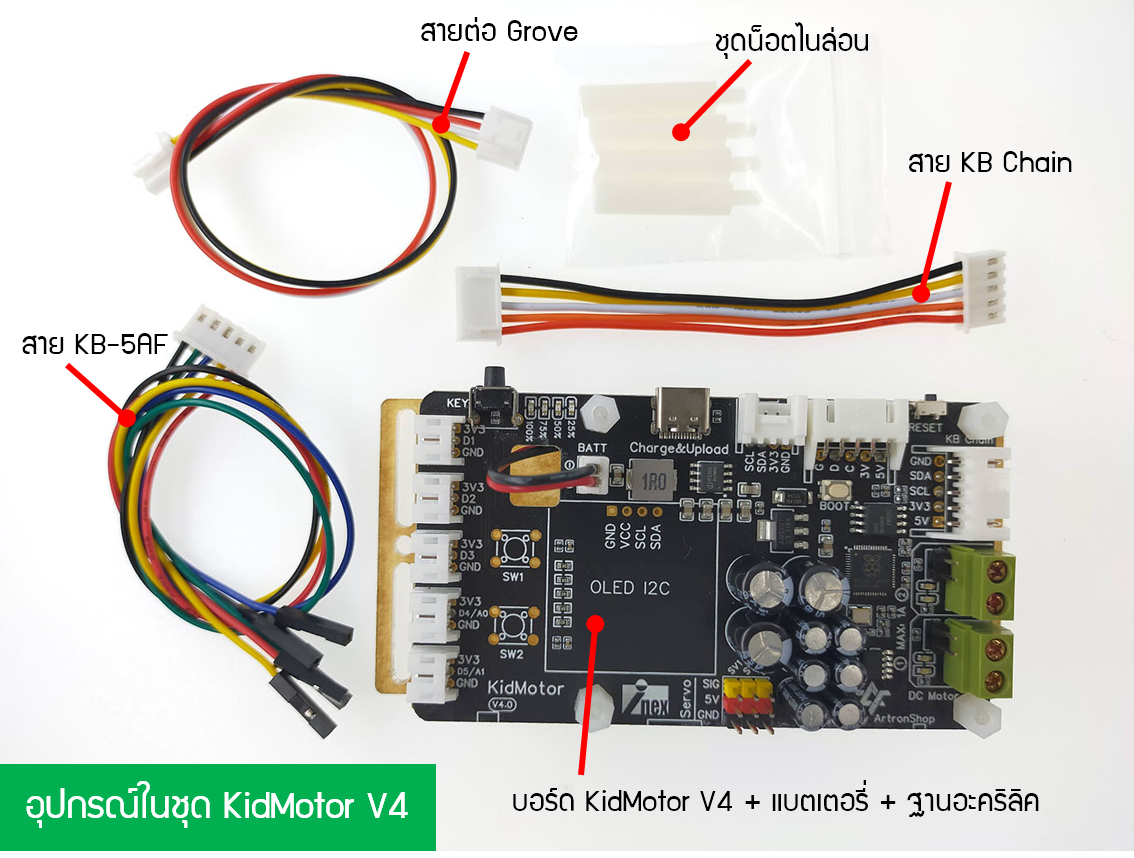

สินค้าประกอบด้วย

• บอร์ด KidMotor V4 จำนวน 1 บอร์ด
• สาย KB Chain ความยาว 10 เซ็นติเมตร จำนวน 1 เส้น
• สาย KB-5AF (แปลง KB Chain เป็น Female Header) จำนวน 1 เส้น
• สายต่อ Grove จำนวน 1 เส้น
• แบตเตอรี่ลิเที่ยมโพลิเมอร์ 3.7V ความจุ 2400mAh จำนวน 1 ก้อน
• ฐานอะคริลิค จำนวน 1 แผ่น
• ชุดน็อตไนล่อน จำนวน 1 ชุด


เอกสารการใช้งาน

• คู่มือการใช้งาน KidMotor V4 ฉบับบอร์ดเสริมขับมอเตอร์ (อัพเดท 10 เมษายน 2565)
• วงจรของบอร์ด KidMotor V4
• KidMotor V4 Dimension
• Base Dimension
