JSN-SR04T เซ็นเซอร์อัลตราโซนิคกันน้ำ Waterproof Ultrasonic Module

JSN-SR04T เซ็นเซอร์อัลตราโซนิคกันน้ำ Waterproof Ultrasonic Module ใช้ตรวจจับระยะห่างระหว่างวัตถุกับหน้าเซ็นเซอร์ หรือตรวจจับน้ำ เหมาะสำหรับติดตั้งในสถานที่ที่เกี่ยวข้องกับน้ำ เช่น ติดตั้งในถังเก็บน้ำ เพื่อวัดและแจ้งเตือนปริมาณน้ำในถัง ติดตั้งบริเวณขอบของแม่น้ำ เพื่อวัดและแจ้งเตือนระดับน้ำในแม่น้ำ เป็นต้น วัดระยะได้ 23 เซ็นติเมตร ถึง 6 เมตร โดยในชุดหัวเซ็นเซอร์แยกกับบอร์ดควบคุม ทำให้ง่ายต่อการติดตั้ง ใช้งานเหมือนเซ็นเซอร์อัลตราโซนิคทั่วไป สามารถใช้โค้ดโปรแกรมของรุ่น HC-SR04 มาใช้งานได้เลย หรือหากใช้รุ่น HC-SR04 อยู่ สามารถเปลี่ยนมาใช้รุ่นนี้ได้เลย โค้ดและการต่อวงจรเหมือนกัน

รายละเอียดเชิงเทคนิค

• เป็นเซ็นเซอร์วัดระยะ โดยตรวจวัดระยะห่างระหว่างหน้าเซ็นเซอร์กับวัตถุ โดยตรวจจับวัตถุได้ทุกชนิดรวมทั้งน้ำ
• เหมาะสำหรับใช้ตรวจวัดระดับน้ำ เช่น วัดระดับน้ำในถังเพื่อคำนวณและแจ้งเตือนปริมาณน้ำในถัง หรือติดตั้งในเขื่อน แม่น้ำ เพื่อเก็บข้อมูลและแจ้งเตือนปริมาณน้ำ
• วัดระยะได้ 23 เซ็นติเมตร ถึง 6 เมตร
• ทำงานโดยส่งคลื่นอัลตราโซนิคความถี่ 40 kHz (หูมนุษย์ไม่ได้ยิน) ไปสะท้อนวัตถุ แล้ววัดช่วงเวลาที่คลื่นเดินทางไป-กลับ เทียบกับความเร็วเสียง คำนวณเป็นระยะทางที่คลื่นเสียงเดินทาง
• สายหัววัดความยาว 2.5 เมตร
• หัววัดกันน้ำ
• ทำงานได้ที่แรงดันไฟฟ้า 3.3V ถึง 5V
• ใช้งานเหมือนรุ่น HC-SR04 สามารถใช้โค้ดเดียวกันได้เลย
• แผงวงจรควบคุมขนาด 41 x 28.5 เซ็นติเมตร

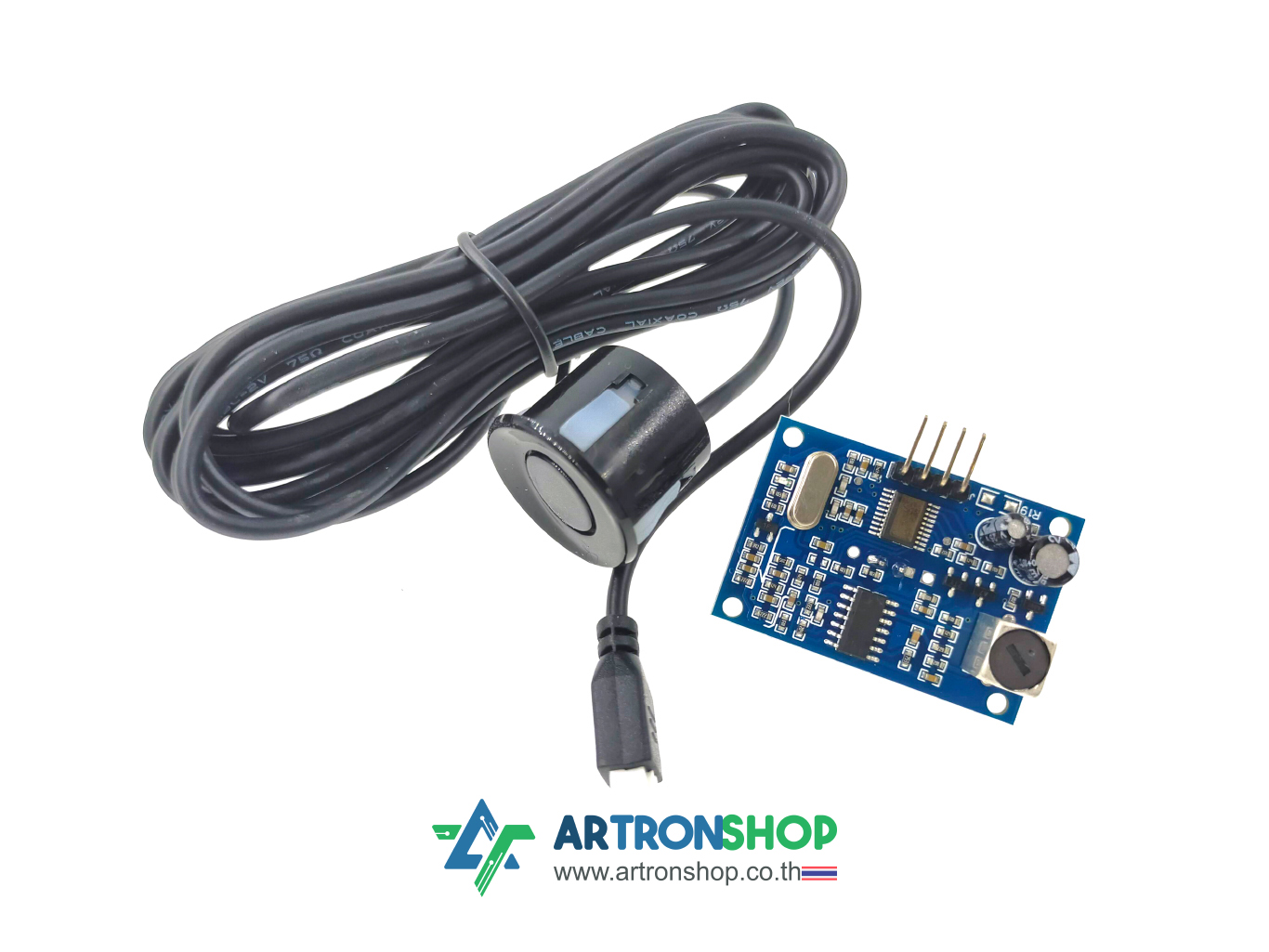

สินค้าประกอบด้วย

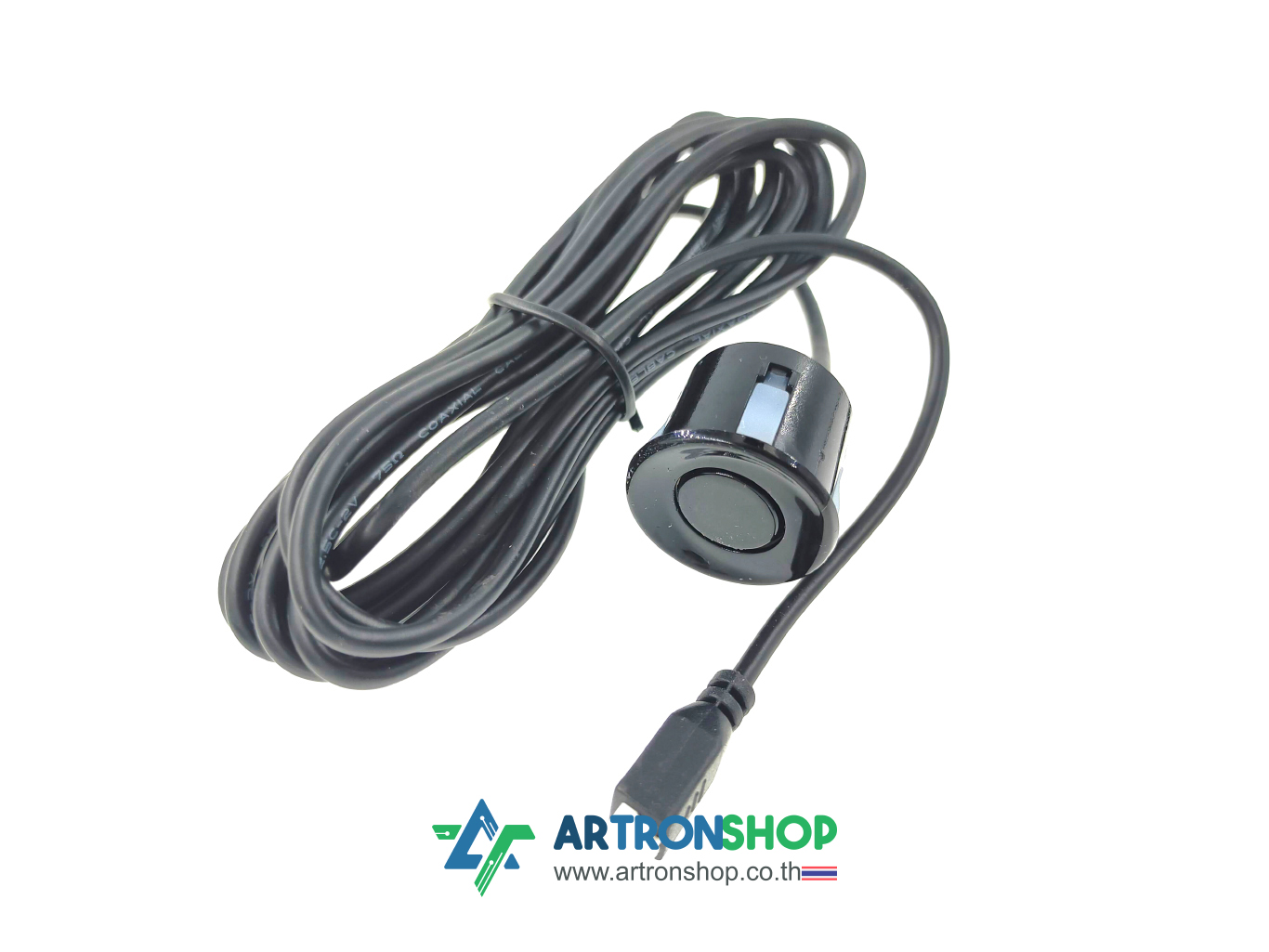

• หัววัดระยะ ความยาวสาย 2.5 เมตร จำนวน 1 ชุด

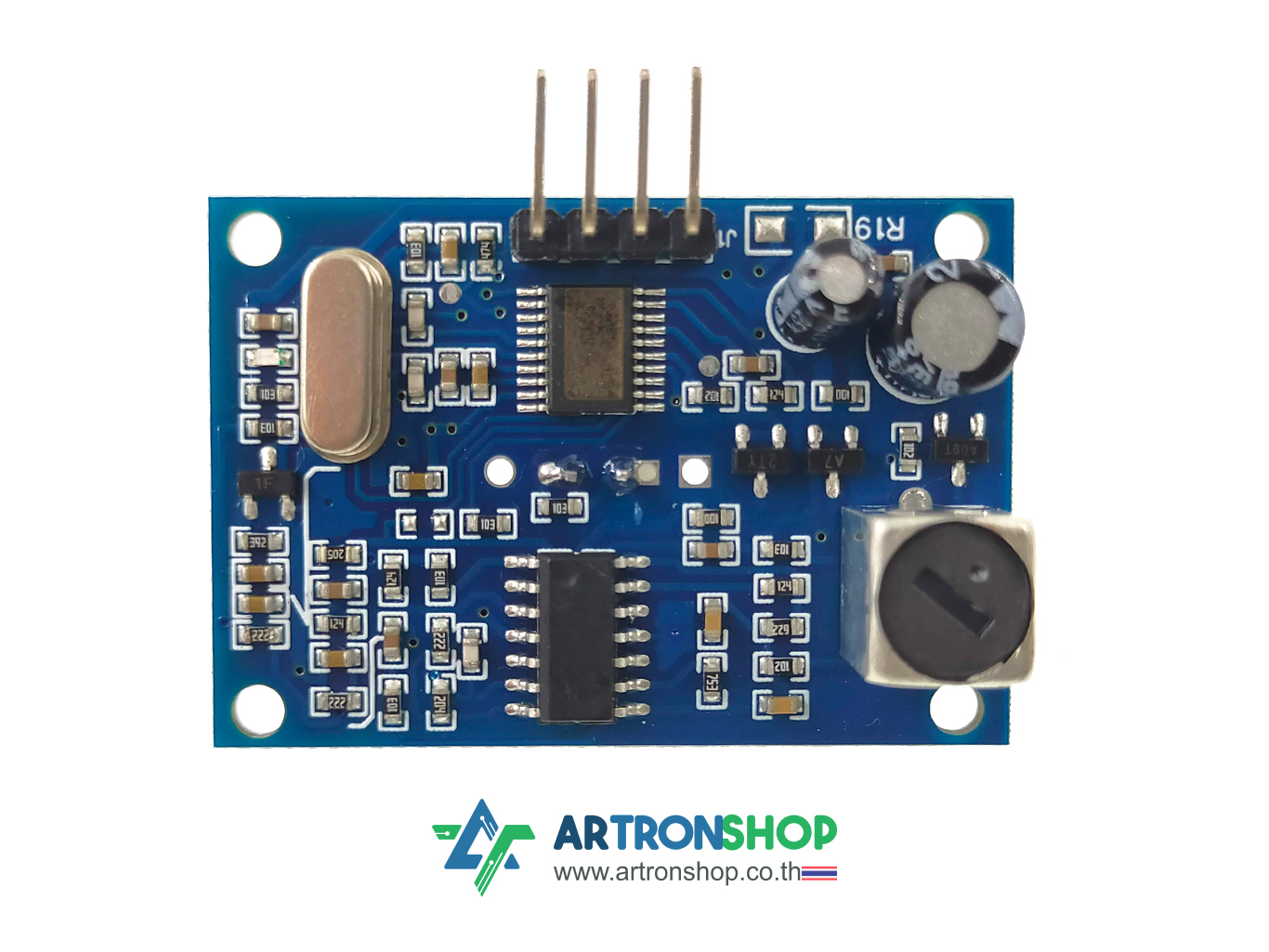

• แผงวงจรควบคุม จำนวน 1 บอร์ด

การใช้งาน

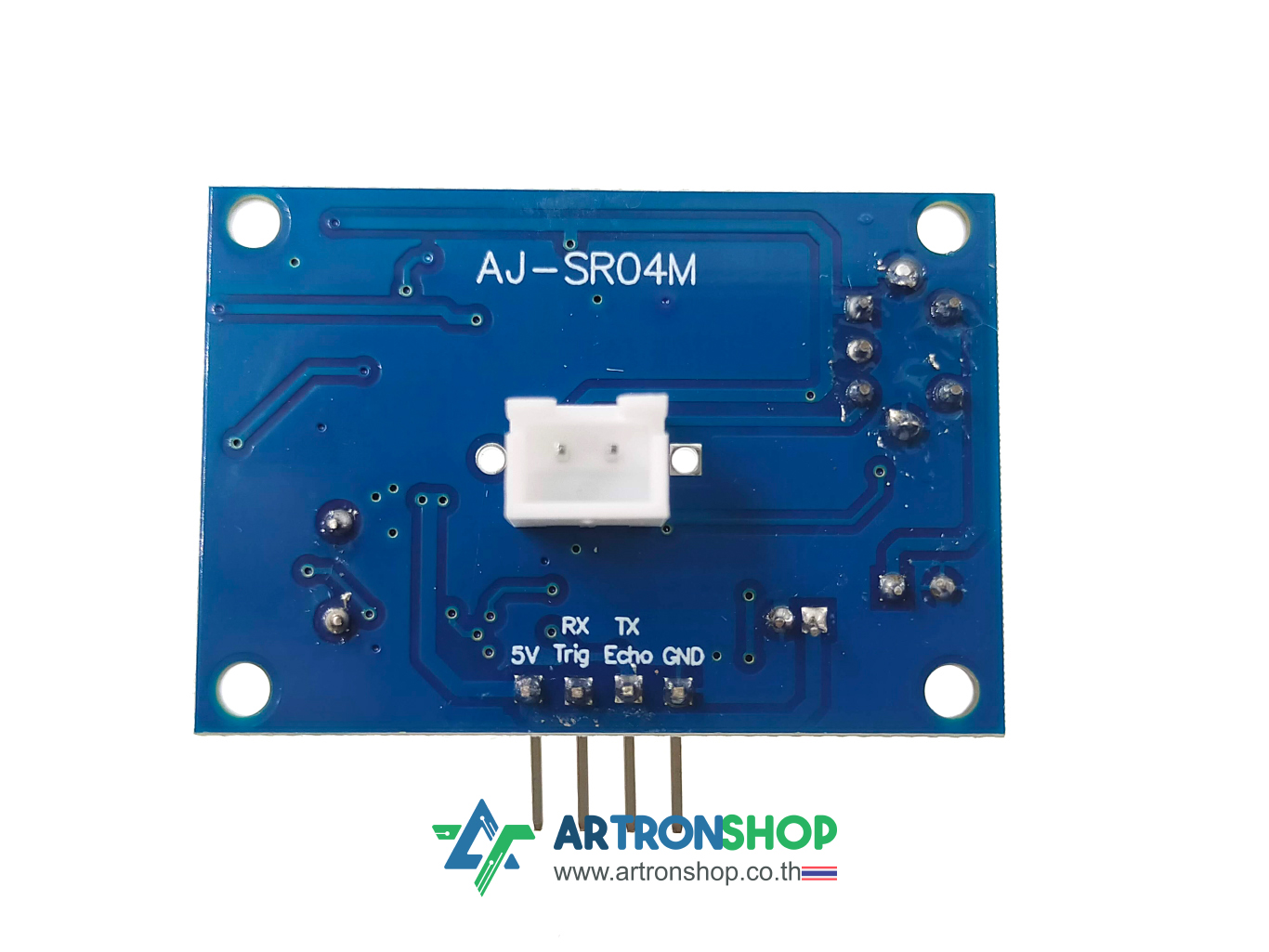

ต่อวงจรดังนี้

ใช้โค้ดโปรแกรมต่อไปนี้ในการทดสอบ

• https://gist.github.com/maxpromer/6dad37822c049abfc61ba226f510bb6a

อ่านบทความหลักการทำงาน และการใช้งานอย่างละเอียดได้ที่ เปรียบเทียบโมดูลวัดระยะด้วยคลื่นอัตตร้าโซนิครุ่นต่าง ๆ พร้อมวิธีใช้งาน
