จอ TFT LCD กลม 1.28 นิ้ว 240*240 GC9A01

จอ TFT LCD กลม 1.28 นิ้ว 240*240 GC9A01 แสดงผลได้สีได้ 65k เชื่อมต่อกับไมโครคอนโทรลเลอร์ผ่าน SPI เขียนโปรแกรมสั่งงานด้วย Arduino IDE และ PlatformIO ได้ ผ่านไลบารี่ TFT_eSPI รองรับการใช้งานร่วมกับ ESP32 (แนะนำ), บอร์ด Arduino และไมโครคอนโทรลเลอร์ทุกรุ่นที่มี SPI

รายละเอียดเชิงเทคนิค

• เป็นจอแสดงผลแบบสี ชนิด TFT LCD
• หน้าจอแบบกลม ขนาด 1.28 นิ้ว ความละเอียด 240 x 240 พิเซล
• ไอซีขับจอเบอร์ GC9A01

• เชื่อมต่อกับไมโครคอนโทรลเลอร์ผ่าน SPI ชนิดสาย 4 เส้น ด้วยสีแบบ RGB565
• ใช้งานได้ที่อุณหภูมิ -20 ถึง 70 องศาเซลเซียส
• ทำงานที่แรงดันไฟฟ้า 3.3V - 5V (แนะนำ 3.3V)
• ขนาดภายนอก 38 x 45.5 x 3.2 mm
• พื้นที่แสดงผล 32.4 x 32.4 mm

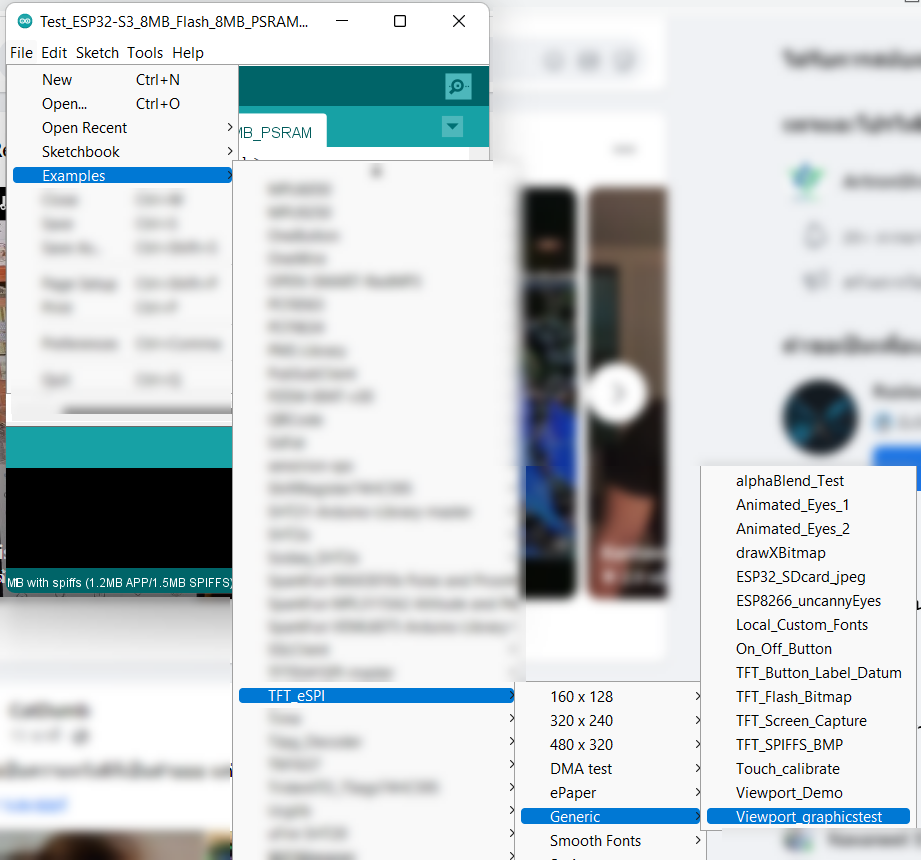

การใช้งานกับ ESP32

ติดตั้งไลบารี่ TFT_eSPI แล้วเข้าไปที่โฟลเดอร์ไลบารี่ (โดยปกติจะอยู่ที่ Document/Arduino/libraries/TFT_eSPI) แล้วเปิดไฟล์แก้ไขดังนี้

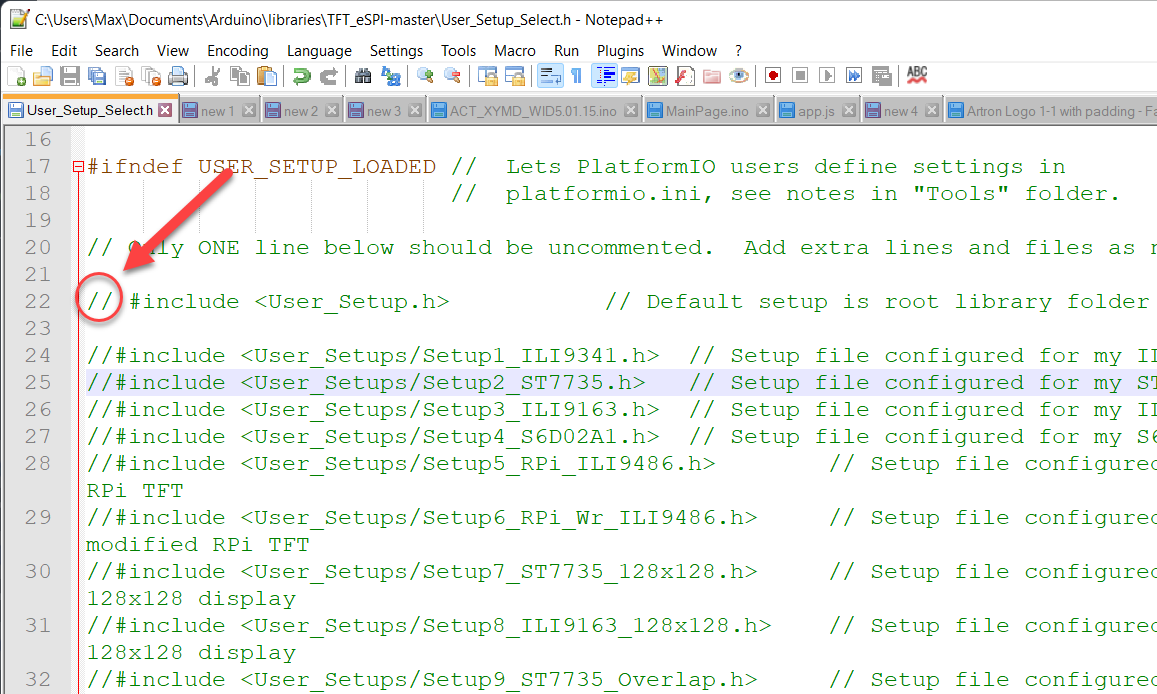

1. เปิดไฟล์ User_Setup_Select.h ค้นหาบรรทัด #include User_Setup.h แล้วใส่ // ข้างหน้า เพื่อปิดการใช้งานโค้ดบรรทัดนี้

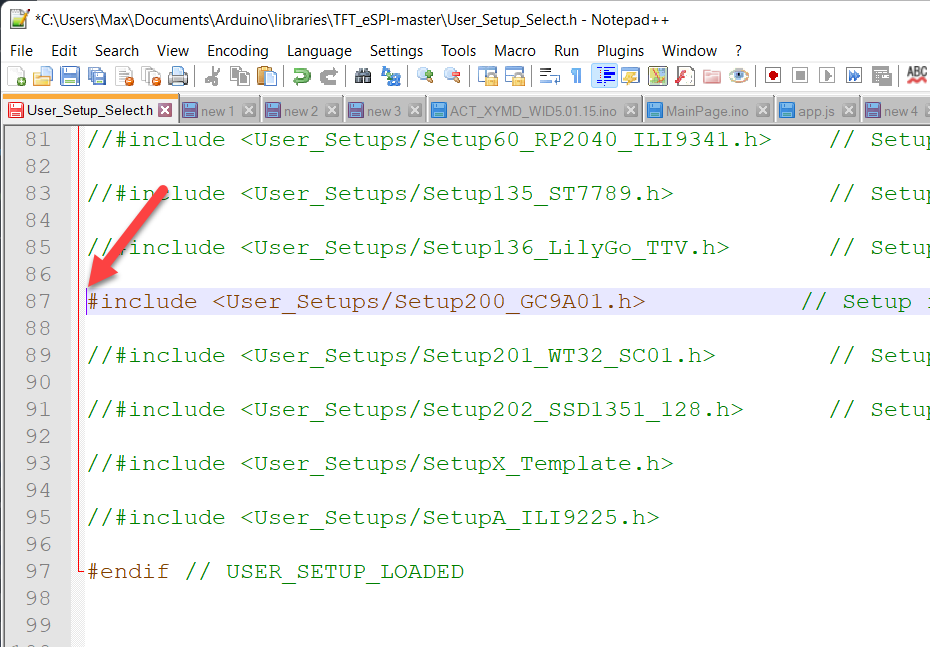

2. ค้นหาบรรทัด #include User_Setups/Setup200_GC9A01.h แล้วนำเครื่องหมาย // หน้าบรรทัดออก เพื่อตั้งค่าใช้งานจอเบอร์ GC9A01 บันทึกไฟล์ให้เรียบร้อย

3. เปิดไฟล์ User_Setups/Setup200_GC9A01.h ขึ้นมา แล้วกำหนดขาต่อใช้งานจอโดยเปลี่ยนตัวเลขเป็นตามรูปด้านล่าง (เปลี่ยนไปใช้ขา SPI ที่เป็นขา VSPI ของ ESP32) บันทึกแล้วปิดโปรแกรมไป

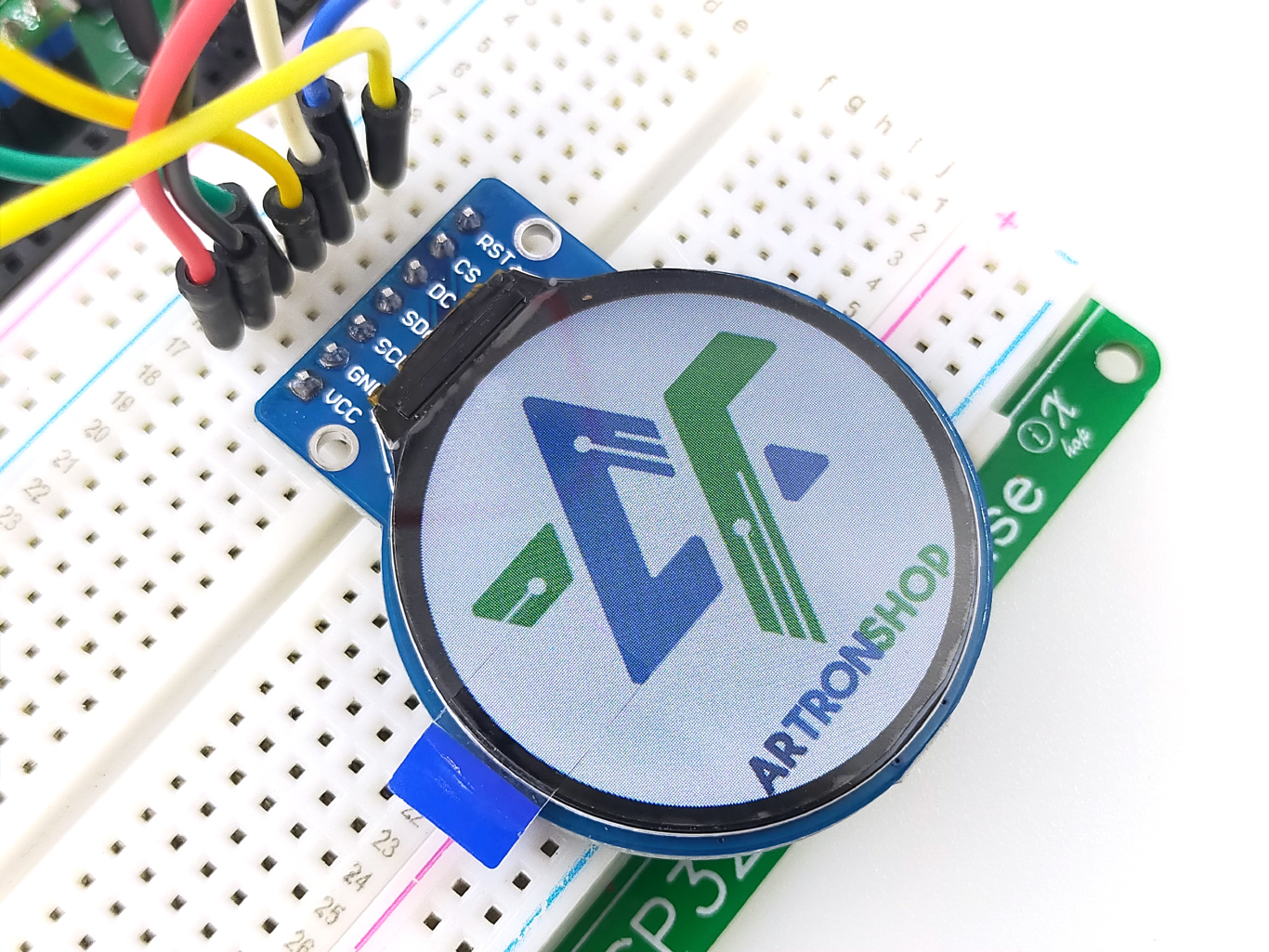

ต่อจอเข้ากับบอร์ด ESP32 ตามตารางด้านล่างนี้
