IPST-WiFi Activity Kit ชุดเรียนรู้เขียนโปรแกรมสมองกลด้วยภาษาไพทอน

IPST-WiFi Activity Kit ชุดเรียนรู้เขียนโปรแกรมสมองกลด้วยภาษาไพทอน ที่สนับสนุนโดย สถาบันส่งเสริมการสอนวิทยาศาสตร์และเทคโนโลยี (สสวท.) ใช้เรียนรู้การเขียนโปรแกรมภาษาไพทอน (MicroPython) โดยทำความเข้าใจการเขียนโปรแกรมสั่งงานอุปกรณ์ภายในและภายนอกบอร์ด IPST-WiFi สร้างโครงงานวิทยาศาสตร์หรือสร้างอุปกรณ์อินเทอร์เน็ตแห่งสรรพสิ่งหรือ Internet of Things (IoT) อย่างง่ายได้ โดยรองรับการเขียนโปรแกรมสั่งงานด้วยภาษาไพทอนทั้งโปรแกรม Thonny IDE, microBlock IDE (บล็อกและไพทอน), KBIDE (บล็อกและภาษา C/C++) และ Arduino IDE / VS Code (+PlatformIO) โดยมีไลบารี่ให้พร้อมทดลองใช้งาน สามารถเชื่อมต่อ Blynk, NETPIE, MQTT, HTTP และบริการคลาวด์ด้าน IoT ได้ทุกเจ้า

รายละเอียดเชิงเทคนิค

• ใช้โมดูลไมโครคอนโทรลเลอร์ที่ติดตั้งชิปไมโครคอนโทรลเลอร์เบอร์ ESP32 จาก Espressive System เป็นชิปที่ใช้ซีพียู 32 บิต แกนคู่หรือ Dual core เบอร์ Xtensa LX6 เป็นซีพียูสถาปัตยกรรมฮาร์วาร์ด ซีพียูแต่ละแกนจะเรียกว่า PRO_CPU หรือ Protocol CPU และ APP_CPU หรือ Application CPU มีหน่วยความจำรอมภายใน 448 กิโลไบต์ แรม 520 กิโลไบต์ และ 16 กิโลไบต์สำหรับระบบฐานเวลานาฬิกาจริงภายในตัวชิป
• ติดตั้งหน่วยความจำแฟลช 4 เมกะไบต์ สำหรับบรรจุเฟิร์มแวร์หรือโปรแกรมควบคุมหลัก
• ติดตั้งหน่วยความจำ PSRAM (Pseudo SRAM) 4 เมกะไบต์ ทำให้รองรับการเขียนโปรแกรมหรือโค้ดดิ้งด้วยภาษาไพทอนได้อย่างเต็มที่และมีประสิทธิภาพกว่ารุ่นที่ไม่มีหน่วยความจำ PSRAM
• เชื่อมต่อกับคอมพิวเตอร์ผ่านพอร์ต USB ในแบบ microUSB โดยใช้ชิปแปลงสัญญาณ USB เป็นอนุกรมเบอร์ CP2104 เพื่อสื่อสารข้อมูลกับคอมพิวเตอร์และใช้อัปโหลดโค้ดลงสู่หน่วยความจำของ ESP32
• จัดสรรพอร์ตอินพุตเอาต์พุตของ ESP32 เพื่อใช้งานได้โดยตรง 8 ขา ประกอบด้วย อินพุตแอนะล็อก 4 ขา (GPIO32 ถึง 35) อินพุตเอาต์พุตดิจิทัลและเอาต์พุตแอนะล็อก 1 ขา (GPIO25) อินพุตเอาต์พุตดิจิทัล 3 ขา (GPIO5, 19 และ 23)
• มีจุดต่ออุปกรณ์ระบบบัส I2C 1 ชุด
• มีสวิตช์เปิดปิดไฟเลี้ยงสำหรับโมดูล ESP32
• มีวงจรประจุแบตเตอรี่ลิเธียมโพลีเมอร์และจุดต่อแบตเตอรี่สำหรับวงจรฐานเวลานาฬิกาจริง (Real-Time Clock) บนโมดูล ESP32
• มีวงจรเชื่อมต่อ WiFi และบลูทูธกำลังงานต่ำหรือ BLE ในตัวพร้อมสายอากาศแบบ 3D ทำให้การรับส่งสัญญาณทำได้อย่างมีประสิทธิภาพมากกว่าสายอากาศที่ใช้ลายทองแดงของแผ่นวงจรพิมพ์
• รับไฟเลี้ยง +5V จากคอนเน็กเตอร์ microUSB บนโมดูล ESP32 หรือจากจุดต่ออะแดปเตอร์บนแผงวงจร
• มีสวิตช์เปิดปิดไฟเลี้ยงหลัก พร้อม LED แสดงสถานะไฟเลี้ยง
• ติดตั้งจอแสดงผล OLED ขนาด 0.96 นิ้ว ความละเอียด 128 x 64 จุด เชื่อมต่อผ่านบัส I2C
• มี LED (ต่อกับขาพอร์ต 18) และสวิตช์ BUTTON (ต่อกับขาพอร์ต 0) สำหรับทดสอบอินพุต เอาต์พุตดิจิตอลเบื้องต้น
• มีสวิตช์ RESET
• ติดตั้งลำโพงเปียโซเพื่อขับเสียง (ต่อกับ GPIO26)

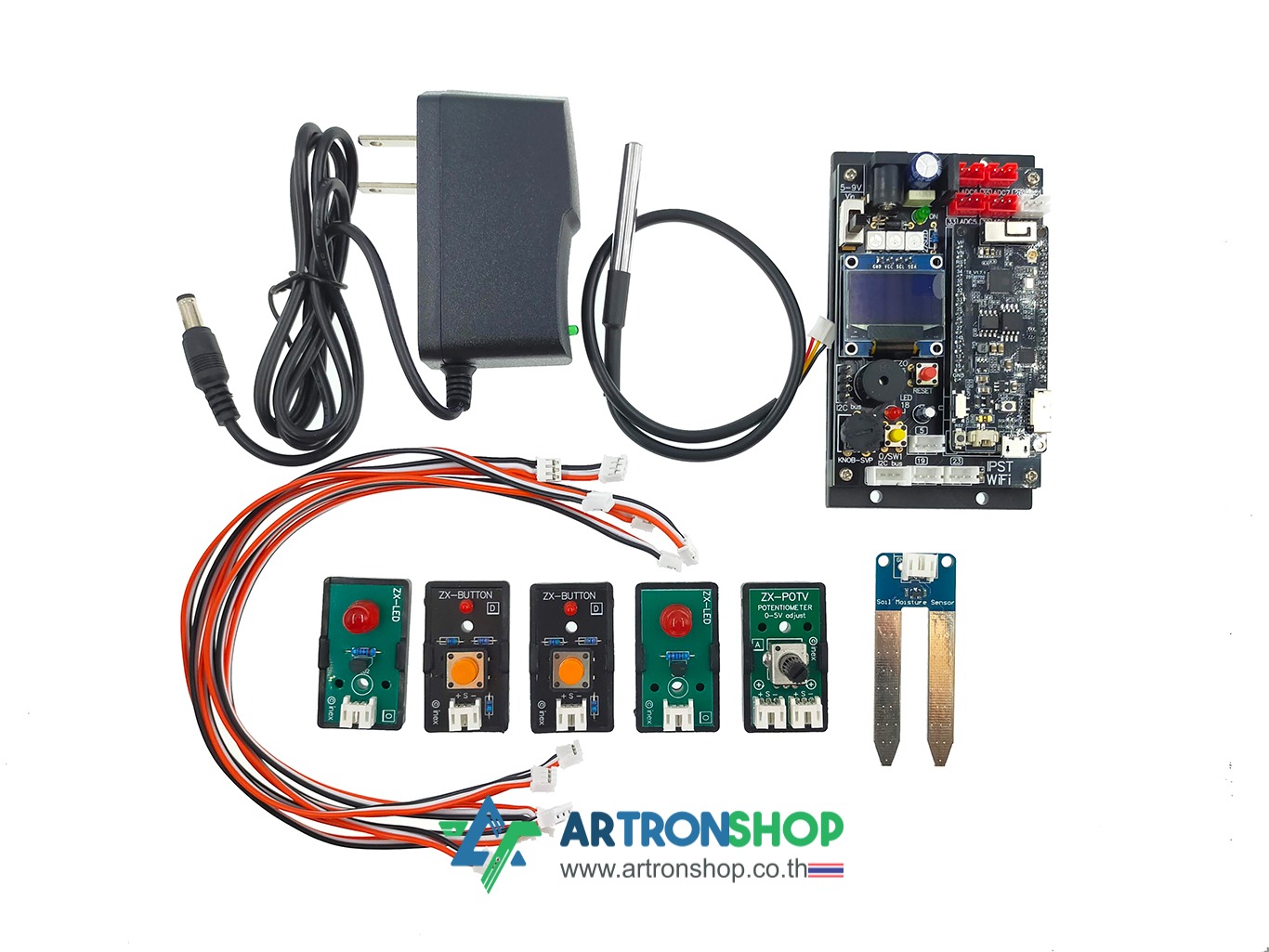

สินค้าประกอบด้วย

1. บอร์ด IPST-WiFi จำนวน 1 ชุด
2. ZX-LED มินิบอร์ดวงจรขับ LED 8 มม. จำนวน 2 ชุด
3. ZX-SWITCH01 วงจรสวิตช์กดติดปล่อยดับ จำนวน 2 ชุด

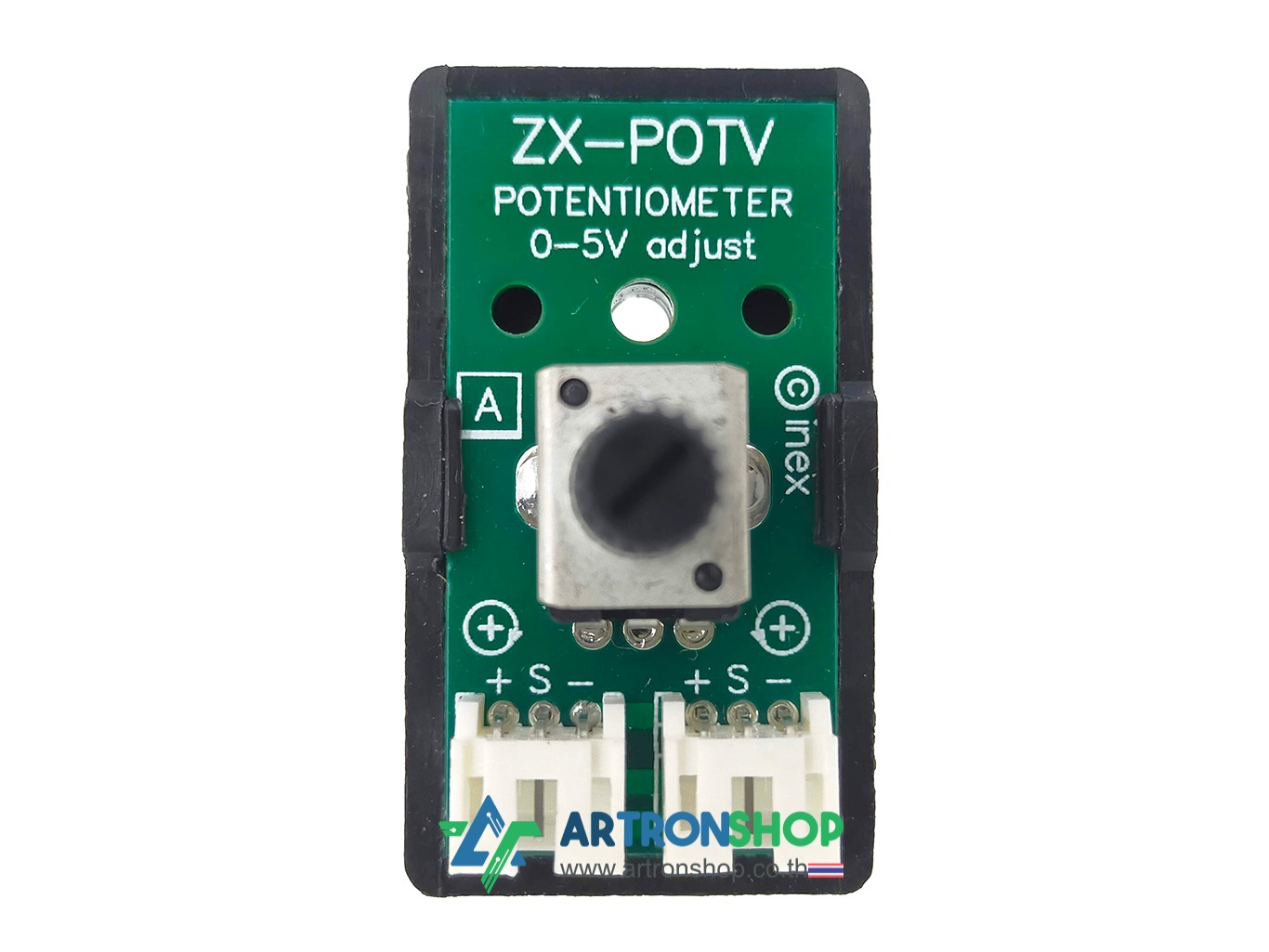

4. ZX-POT มินิบอร์ดวงจรตัวต้านทานปรับค่าได้ จำนวน 1 ชุด
5. ZX-MCP9701 ชุดวัดอุณหภูมิพร้อมสายและโพรบโลหะ จำนวน 1 ชุด

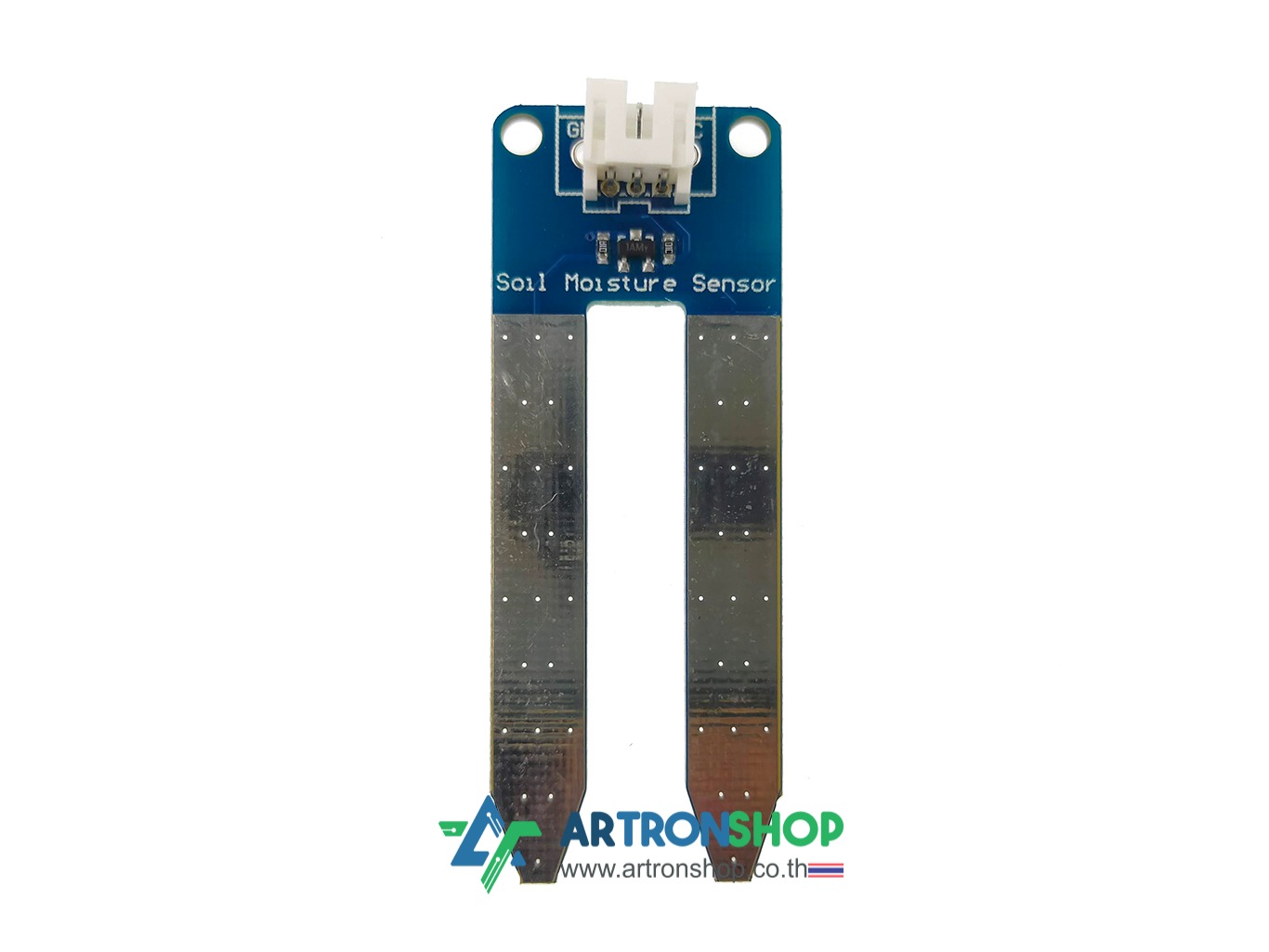

6. ZX-SOIL บอร์ดวัดความชุ่มชื้นในดิน จำนวน 1 ชุด
7. สายสัญญาณสำหรับการเชื่อมต่อ จำนวน 1 ชุด
8. อะแดปเตอร์ไฟตรง 6V 2A จำนวน 1 ชุด
9. หนังสือเรียนรู้และพัฒนาโปรแกรมเพื่อควบคุมอุปกรณ์และเชื่อมต่ออินเทอร์เน็ตด้วยโปรแกรมภาษาไพทอน จำนวน 1 เล่ม
10. หนังสือเรียนรู้วิทยาการคำนวณเชิงปฏิบัติการกับบอร์ดสมองกล IPST-WiFi ฉบับสร้างโค้ดด้วยโปรแกรม microBlock IDE จำนวน 1 เล่ม

ข้อมูลเพิ่มเติม

• ดาวน์โหลดเอกสารข้อมูลของอุปกรณ์ : https://dl.artronshop.co.th/ipstWiFi-ActivityKit_Info.pdf
• ดาวน์โหลดโปรแกรม microBlock IDE : https://microblock.app/
• ดาวน์โหลดเอกสารการพัฒนาโค้ดแบบบล็อกด้วย KB-IDE : https://dl.artronshop.co.th/KB-IDE_WorkshopSlide-Maker-Faire.pdf
