เซ็นเซอร์วัดความชื้นในดิน Capacitive เกษตรไทย

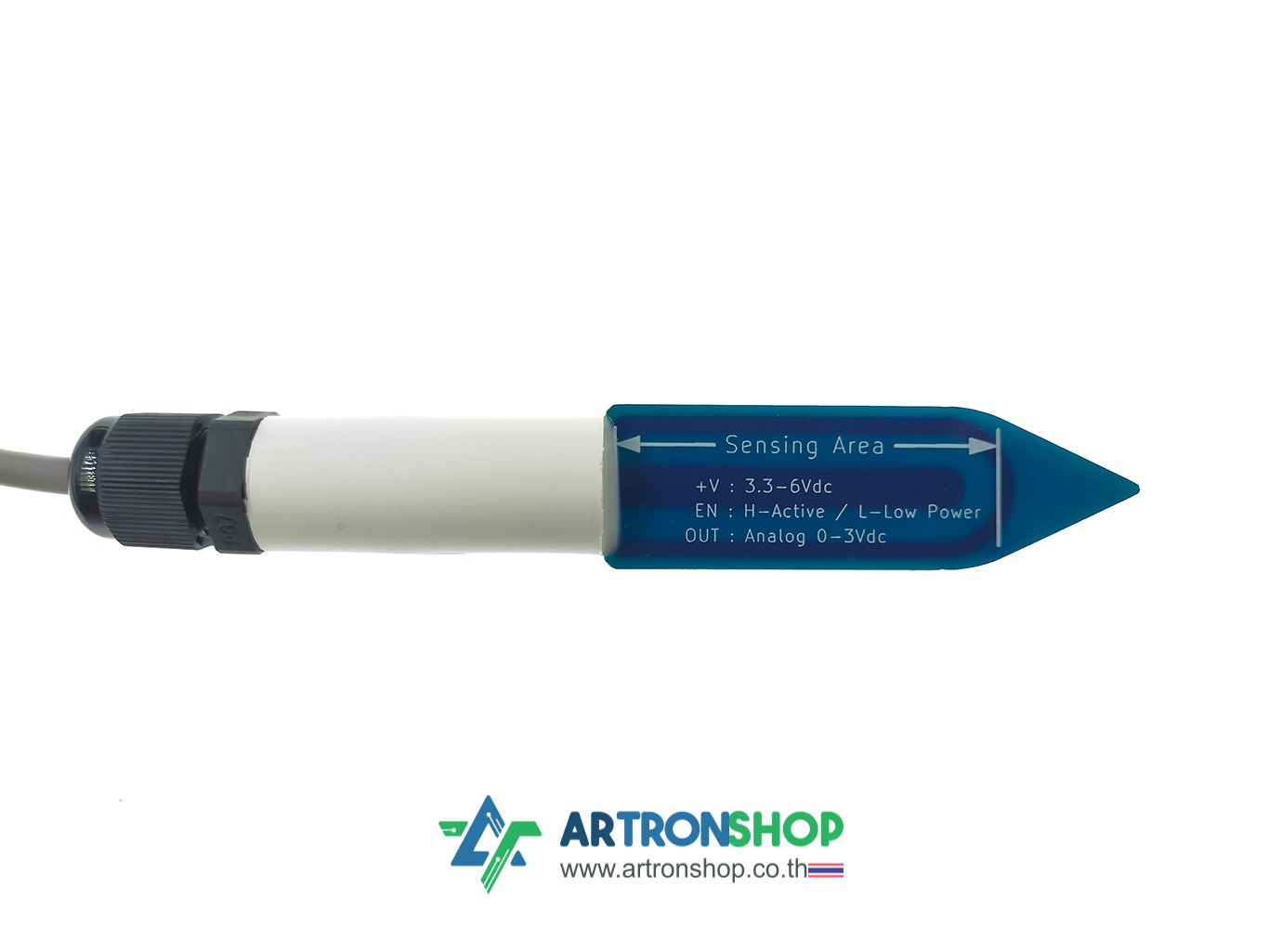

เซ็นเซอร์วัดความชื้นในดิน Capacitive เกษตรไทย ผลิตและออกแบบโดยคนไทย ใช้วัดความชื้นในดินให้ค่าเป็นแอนะล็อก แรงดันไฟฟ้าเอาต์พุต 0V ถึง 3V แปรผกผันกับความชื้นในดิน ใช้แรงดันไฟฟ้า 3.3V ถึง 6V มีขา EN ควบคุมการเปิด-ปิดเพื่อประหยัดพลังงาน กันน้ำ สามารถใช้งานได้จริง ใช้งานได้กับกล่อง Farm1, บอร์ด ESP32/ESP8266, บอร์ด Arduino และบอร์ดไมโครคอนโทรลเลอร์อื่น ๆ ที่มีช่อง ADC

รายละเอียดเชิงเทคนิค

• เป็นเซ็นเซอร์ใช้วัดความชื้นในดินเพื่อมอนิเตอร์ และสั่งรดน้ำพืชอัตโนมัติ

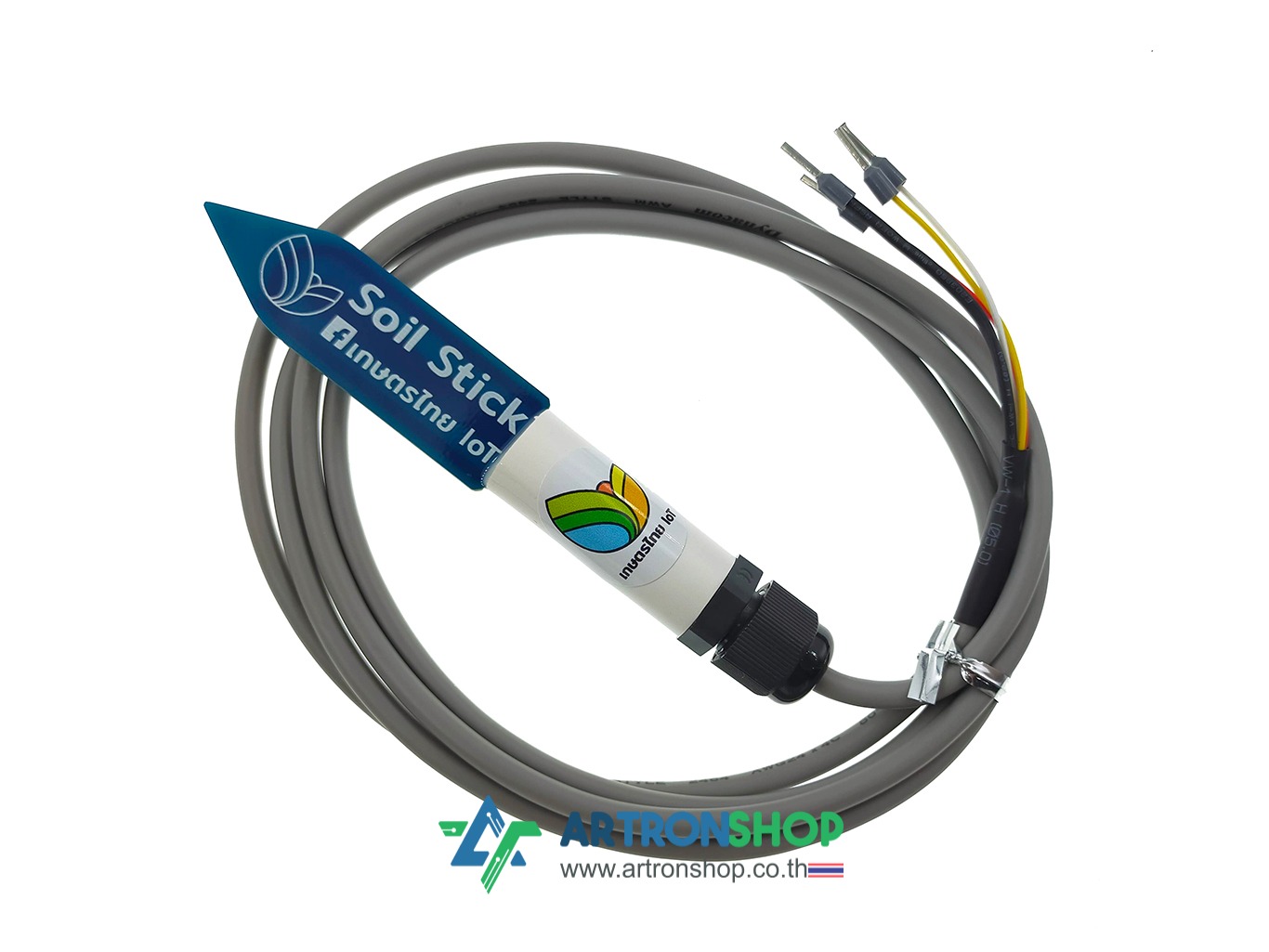

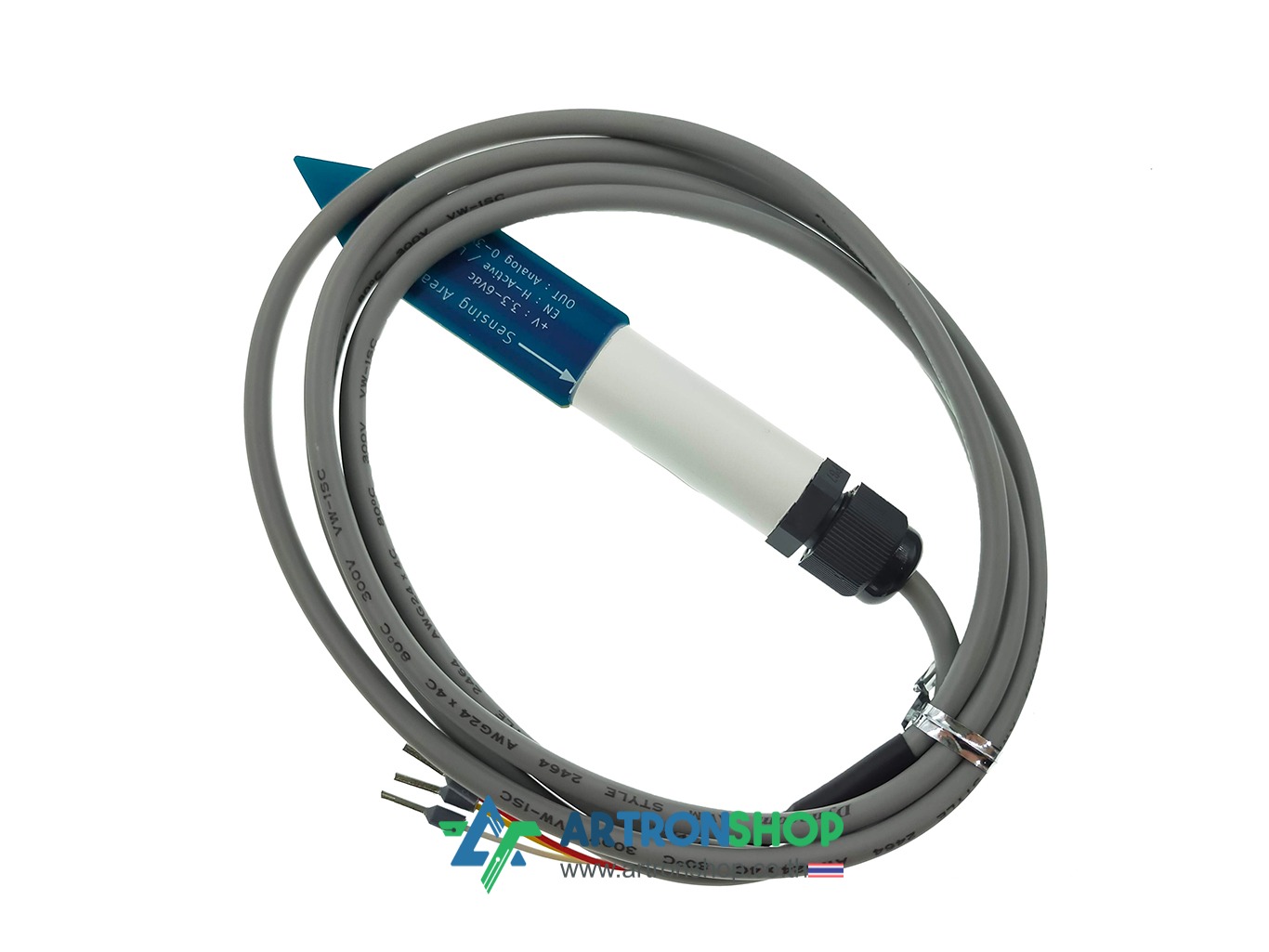

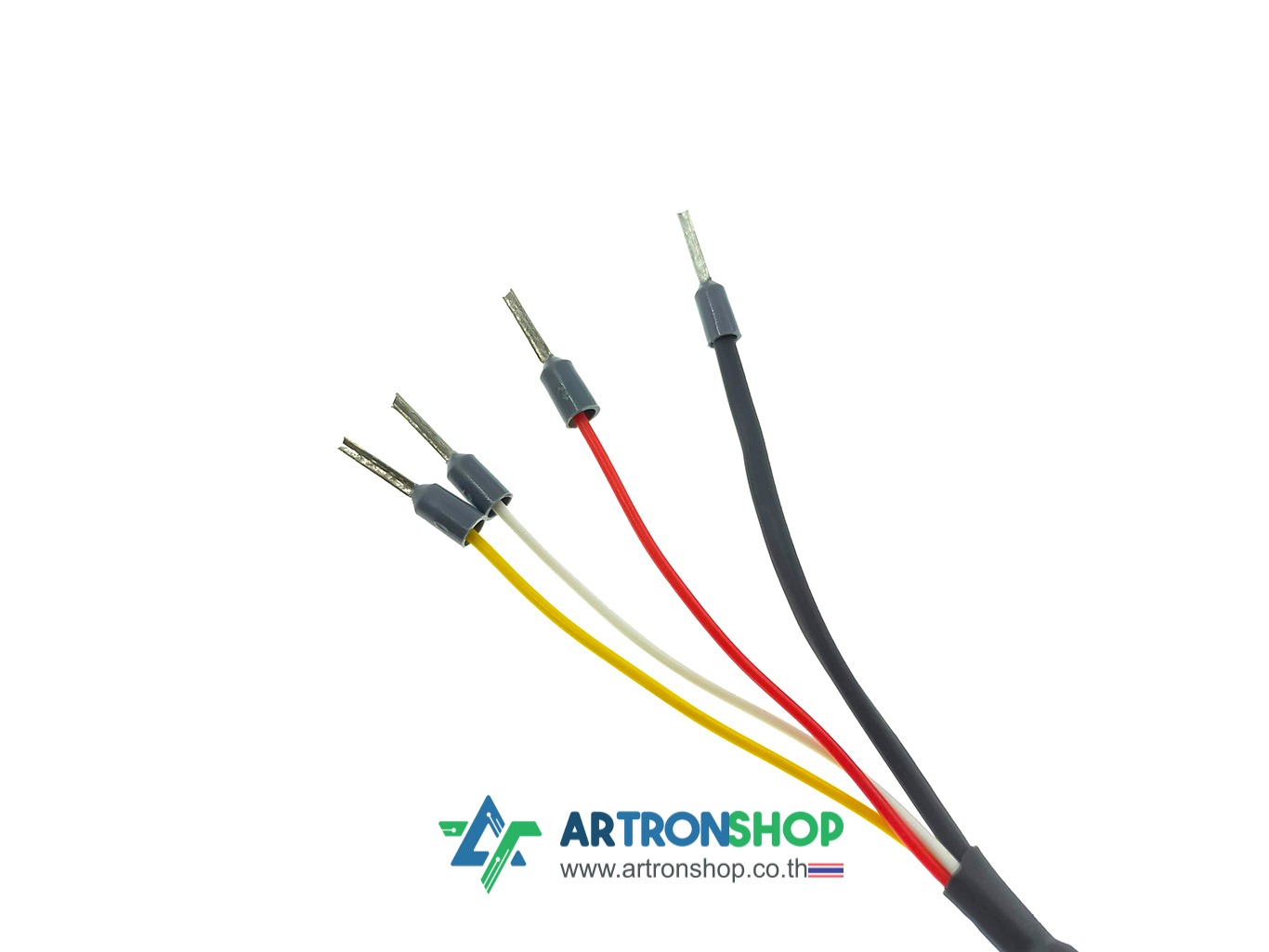

• มาพร้อมเคสกันน้ำ และสายไฟชีลด์ฉนวน 2 ชั้น ยาว 1.5 เมตร อย่างดี เข้าหัวสายไฟมาแล้ว
• ใช้แรงดันไฟฟ้าในการทำงาน 3.3V ถึง 6V
• ใช้กระแสไฟฟ้าในการทำงานประมาณ 13mA ที่ไฟเลี้ยง 5V
• สัญญาณเอาต์แบบแอนะล็อก 0V ถึง 3V แปรผกผันกับความชื้นในดิน
• มีขาควบคุมการทำงาน (EN) สั่งปิดใช้งานเพื่อประหยัดพลังงานได้

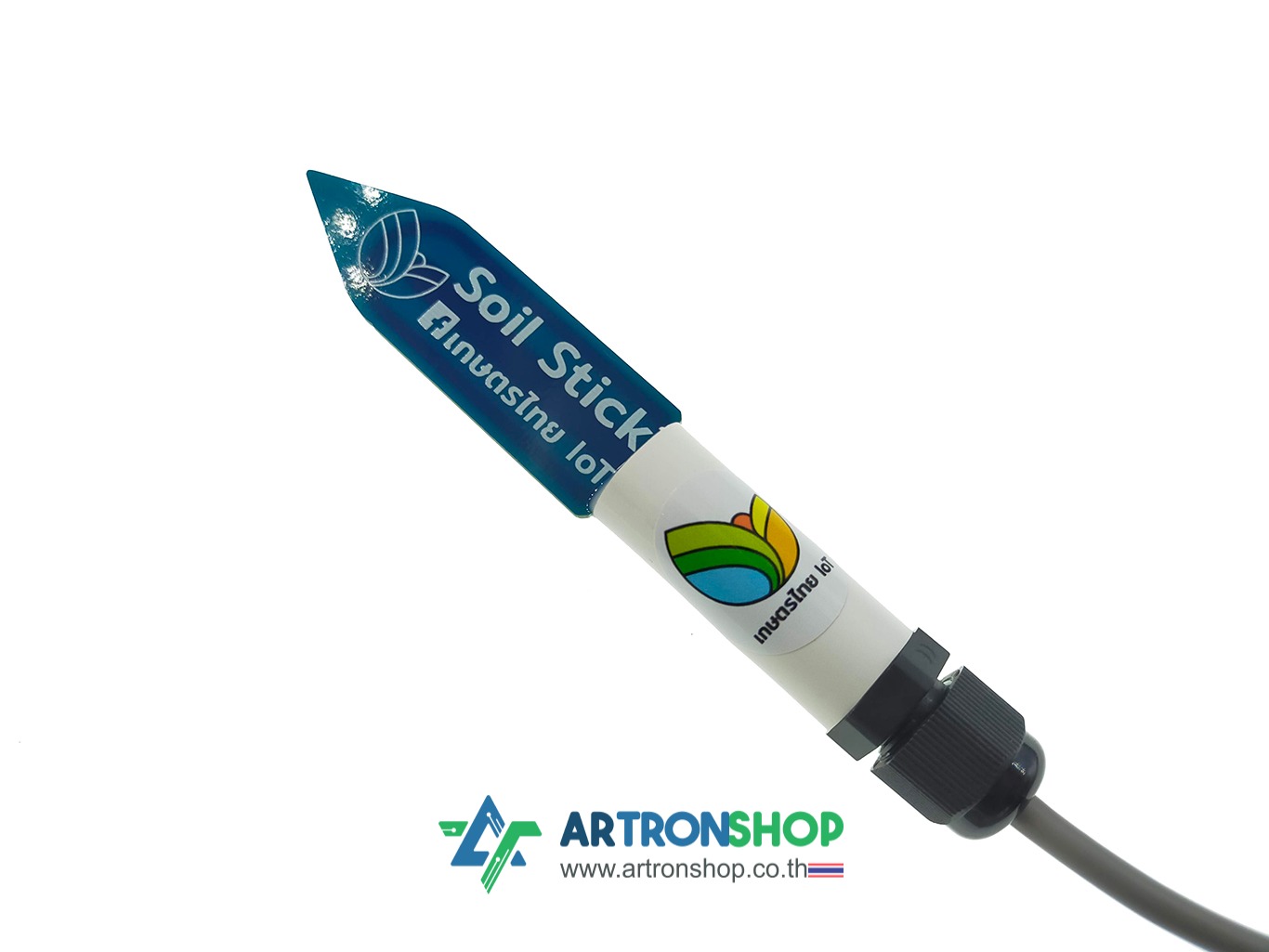

• ชุดหัววัดขนาด 125 x 20 มิลลิเมตร
• จุดเสียบลงดินขนาด 65 x 20 มิลลิเมตร

ตัวอย่างการใช้งานกับกล่อง Farm1

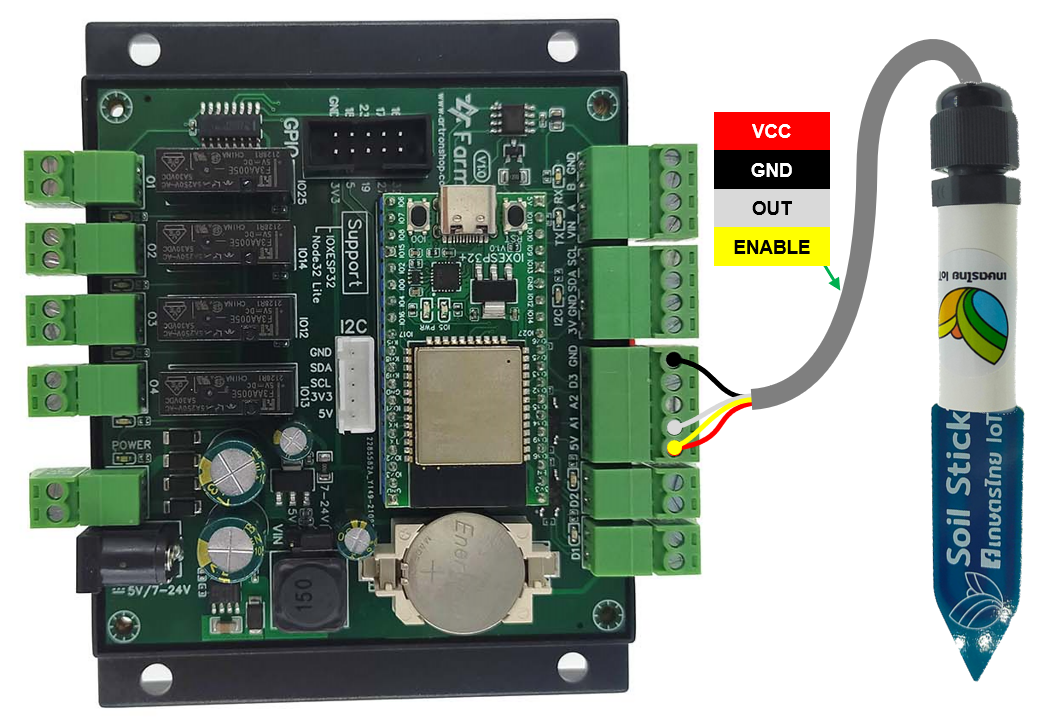

เชื่อมต่อกับกล่อง Farm1 ดังนี้

เมื่อต่อแล้วสามารถใช้งานได้ทันที ไม่ต้องอัพเดทโปรแกรม/เฟิร์มแวร์

ตัวอย่างการใช้งานกับบอร์ด Arduino Uno

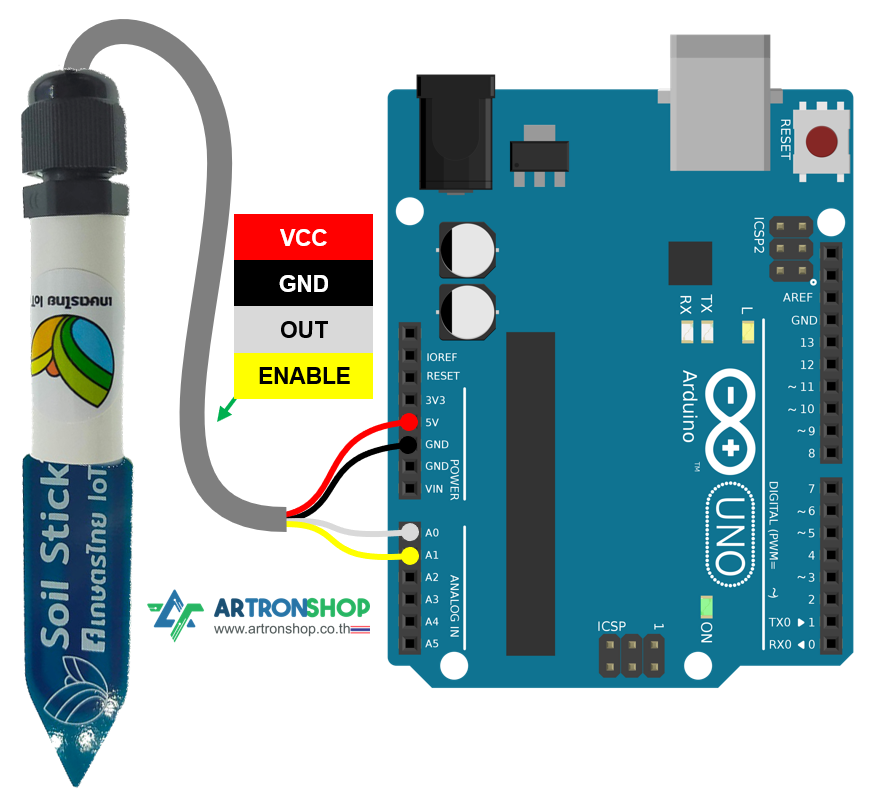

ต่อเซ็นเซอร์เข้ากับบอร์ด Arduino Uno ตามวงจรด้านล่างนี้

ใช้โค้ดโปรแกรมต่อไปนี้ในการทดสอบ

• https://gist.github.com/maxpromer/53a3ee4291710fbff7933617146bcf07

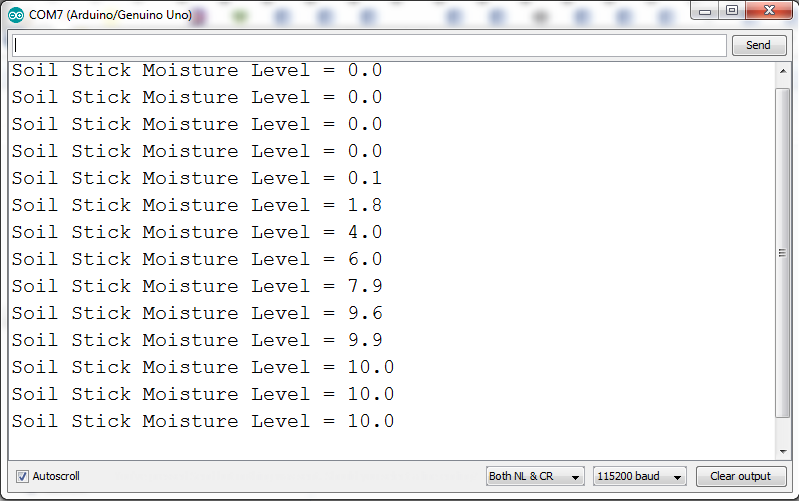

หลังจากอัพโหลดโค้ดแล้ว เปิด Serial Monitor ขึ้นมา จะแสดงค่าความชื้นที่วัดได้ (ตามรูป)

ข้อมูลเพิ่มเติม

• เอกสารการใช้งานจากผู้ผลิต : https://rezonance-tech.gitbook.io/soil-stick/
• Soil Stick ตอนที่ 2: การทดสอบเซ็นเซอร์บนบอร์ด Arduino
• Soil Stick ตอนที่ 3: การทดสอบกับดินลักษณะต่างๆ
• Soil Stick ตอนที่ 4.1: ทดสอบวัดความชื้นในดินทรายที่ความลึก 5cm และ 15cm
• Soil Stick ตอนที่5.1: เกิดอะไรขึ้นในสายเซ็นเซอร์ยาว?
• Soil Stick ตอนที่ 5.2: เมื่อเซ็นเซอร์อนาล็อก ต่อกันสายเซ็นเซอร์ยาว จะมีผลต่อการวัดไหม?
