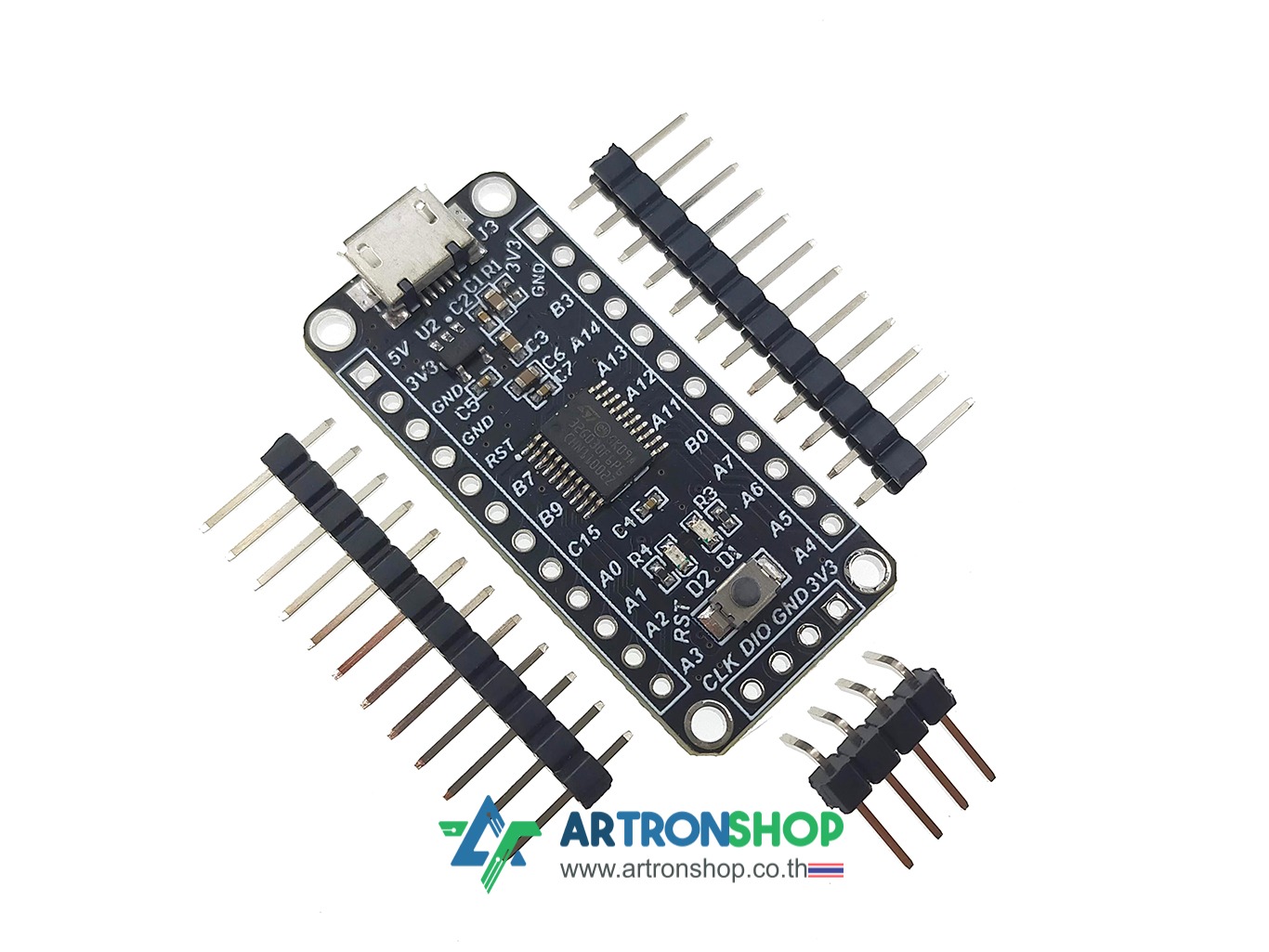

STM32G030F6P6 Development Board บอร์ดพัฒนา STM32G030F6P6

STM32G030F6P6 Development Board บอร์ดพัฒนา STM32G030F6P6 ใช้ซีพียู Arm Cortex-M0+ อัพเกรดจากซีรีย์ STM32F0x0 ที่ใช้ ซีพียู Arm Cortex-M0 โดยมาพร้อมพื้นที่เก็บโปรแกรมขนาด 32 kB และพื้นที่แรม 8 kB รองรับการเชื่อมต่อ I2C จำนวน 2 ช่อง, UART จำนวน 2 ช่อง, SPI จำนวน 2 ช่อง (แชร์กับ I2S ได้) กำหนดสัญญาณนาฬิกาได้สูงสุด 48 MHz บนบอร์ดมาพร้อมหลอดแอลอีดีโปรแกรมได้อิสระจำนวน 1 ดวง รองรับการเขียนโปรแกรมด้วย Arduino IDE (ผ่าน Arduino_Core_STM32), STM32CubeIDE, STM32CubeMX + ARM Keil, IAR Embedded Workbench เป็นต้น อัพโหลดโปรแกรมด้วย ST-Link V2

รายละเอียดเชิงเทคนิค

• เป็นบอร์ดพัฒนาไมโครคอนโทรลเลอร์ STM32 ซีรีย์ STM30Gx0x รุ่น STM32G030F6P6
• ใช้แรงดันไฟฟ้าในการทำงาน 2.0V - 3.6V รองรับการจ่ายไฟเข้าผ่าน USB (บนบอร์ดมีไอซี LDO ลดแรงดันเหลือ 3.3V)
• เป็นไมโครคอนโทรลเลอร์ 32 บิต
• ใช้ซีพียู Arm Cortex-M0+ กำหนดสัญญาณนาฬิกาได้สูงสุด 48 MHz
• พื้นที่เก็บโปรแกรมขนาด 32 kB และพื้นที่แรม 8 kB
• รองรับการเชื่อมต่อ I2C จำนวน 2 ช่อง, UART จำนวน 2 ช่อง, SPI จำนวน 2 ช่อง (แชร์กับ I2S ได้)
• อ่านค่าแอนะล็อกความละเอียด 12 บิต
• มีขาต่ออุปกรณ์ภายนอกจำนวน 17 ช่อง
• บนบอร์ดมาพร้อมหลอดแอลอีดีโปรแกรมได้อิสระจำนวน 1 ดวง
• มีสวิตช์กดติดปล่อยดับเพื่อรีเซ็ตการทำงาน
• อัพโหลดโปรแกรมด้วย ST-Link V2
• เขียนโปรแกรมด้วย Arduino IDE (ผ่าน Arduino_Core_STM32), STM32CubeIDE, STM32CubeMX + ARM Keil, IAR Embedded Workbench

ข้อมูลเพิ่มเติม

• STM32G030F6 Datasheet
• Reference Manuals

การใช้งานเบื้องต้น

อ่านการใช้งานอย่างละเอียดได้ที่บทความ

• การใช้งาน STM32 ร่วมกับ Arduino เบื้องต้น : https://www.artronshop.co.th/b/43
• การใช้งาน STM32 ในโหมดประหยัดพลังงาน : https://www.artronshop.co.th/b/93
• เริ่มต้นใช้งาน STM32 ด้วย STM32CubeIDE : https://www.artronshop.co.th/b/108
