ATS-LUX เซ็นเซอร์แสงความแม่นยำสูง RS485 Modbus

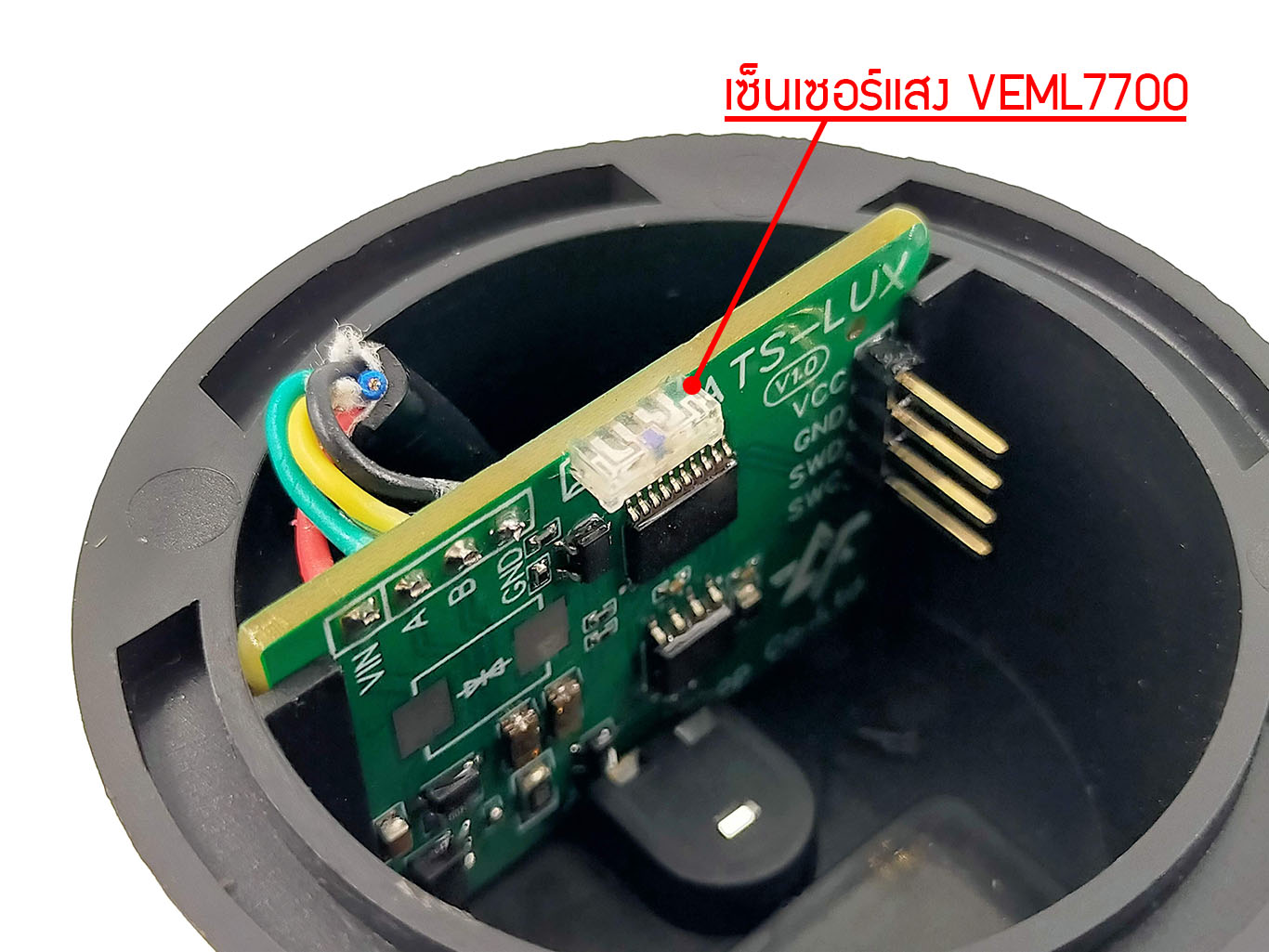

ATS-LUX เซ็นเซอร์แสงความแม่นยำสูง RS485 Modbus วัดค่าแสงได้ 0 - 120,000 Lux วัดแสงอาทิตย์ (Direct Sunlight) และแหล่งกำเนิดแสงทุกรูปแบบได้อย่างแม่นยำ ใช้เซ็นเซอร์แสงคุณภาพสูงจาก Vishay ผู้ผลิตเซ็นเซอร์เกรดสูงจากอเมริกา รุ่น VEML7700 ตอบสนองความถี่แสง (Spectrum) ย่านแสงที่ตามองเห็น (Visible Light) ได้เที่ยงตรงมากที่สุดด้วยเทคโนโลยีกรองแสงความถี่ที่ไม่เกี่ยวข้องด้วย Filtron และ O-Trim ลิขสิทธิ์เฉพาะของ Vishay ค่าความผิดพลาดในการวัดน้อยกว่า 10% บอร์ดแปลงเซ็นเซอร์วิจัยและพัฒนาโดย ArtronShop ปรับแก้ค่าวัสดุกรองแสง (Filter) แล้ว แผงวงจรเคลือบกันน้ำและความชื้นด้วยเรซิ่น พร้อมเคสกันน้ำฝน ติดตั้งใช้งานกลางแจ้งด้วยขายึดเสาได้ สายไฟมัลติคอร์ยาว 3 เมตร ต่อสายไฟเพิ่มความยาวได้อย่างน้อย 100 เมตร (เมื่อใช้สายโทรศัพท์ 24AWG จ่ายไฟเลี้ยงวงจร 12V) และต่อสายไฟได้ไกลสุด 1.2 กิโลเมตร ตามสเปคของ RS485 ใช้งานได้กับสินค้า RS485 / Modbus RTU ของ ArtronShop ทุกรุ่น สำหรับ IOXESP32 Modbus RTU (Lite) มีโค้ดโปรแกรมที่พัฒนาด้วย Arduino ให้ใช้งานได้ทันที

สื่อสารโดยใช้โปรโตคอล Modbus RTU (โปรโตคอลมาตรฐานอุตสาหกรรม) เลือกหมายเลขอุปกรณ์ (Modbus ID) ได้โดยตั้งค่าใน Holding Register (Function Code: 3, 6) รองรับการตั้งปรับแต่งค่าแสง (Correction) ใช้โปรแกรม ArtronShop Modbus Tool หรือ Modbus Poll หรือ CAS Modbus Scanner ในการตั้งค่า - อ่านค่า - สแกนหาหมายเลขเซ็นเซอร์ ได้

สั่งซื้อจำนวนมาก โปรดติดต่อขอราคาส่งผ่าน LINE: @ArtronShop

กราฟการตอบสนองความถี่แสง (Spectrum) แสดงดังรูปด้านล่าง

รายละเอียดเชิงเทคนิค

• ใช้วัดแสงสว่าง ให้ค่าเป็นหน่วย ลักซ์ (Lux) โดยให้ค่าถูกต้องในทุกแหล่งกำเนิดแสง
• กรณีวัดแสงอาทิตย์แบบตรง (Direct Sunlight) ให้ค่า Solar irradiance ซึ่งสามารถนำไปคำนวณ - ประเมิน - คาดการ การเติบโตของพืช ในงานการเกษตรได้ หรือนำค่าไปเปรียบเทียบประสิทธิ์ภาพระบบโซล่าเซลล์ได้
• วัดค่าแสงได้ 0 - 120,000 Lux
• ตอบสนองการเปลี่ยนแปลงภายใน 0.1 วินาที และตอบสนองการเปลี่ยนแปลงรุนแรงภายใน 3 วินาที
• ใช้แรงดันไฟฟ้า 5V ถึง 30V ใช้กระแสไฟฟ้าน้อยกว่า 3 mA (เมื่อจ่ายไฟ 12V)
• สื่อสารด้วยโปรโตคอล RS485 (Data Link Layer) และโปรโตคอล Modbus RTU (Network Layer)
• ตั้งค่าหมายเลขอุปกรณ์ (Modbus ID), ความเร็วสื่อสาร (UART Baud rate) และตั้งปรับแต่งค่าแสง (Correction) ผ่าน Holding Register
• มาพร้อมวงจรป้องกันฟ้าผ่าด้วย PTC fuse และ TVS
• มีวงจรป้องกันไฟกระชากด้วย TVS
• มีวงจรและซอฟแวร์แก้ไขตัวเอง กรณีเซ็นเซอร์ทำงานผิดปกติ
• แผงวงจรเคลือบกันน้ำและกันความชื้น

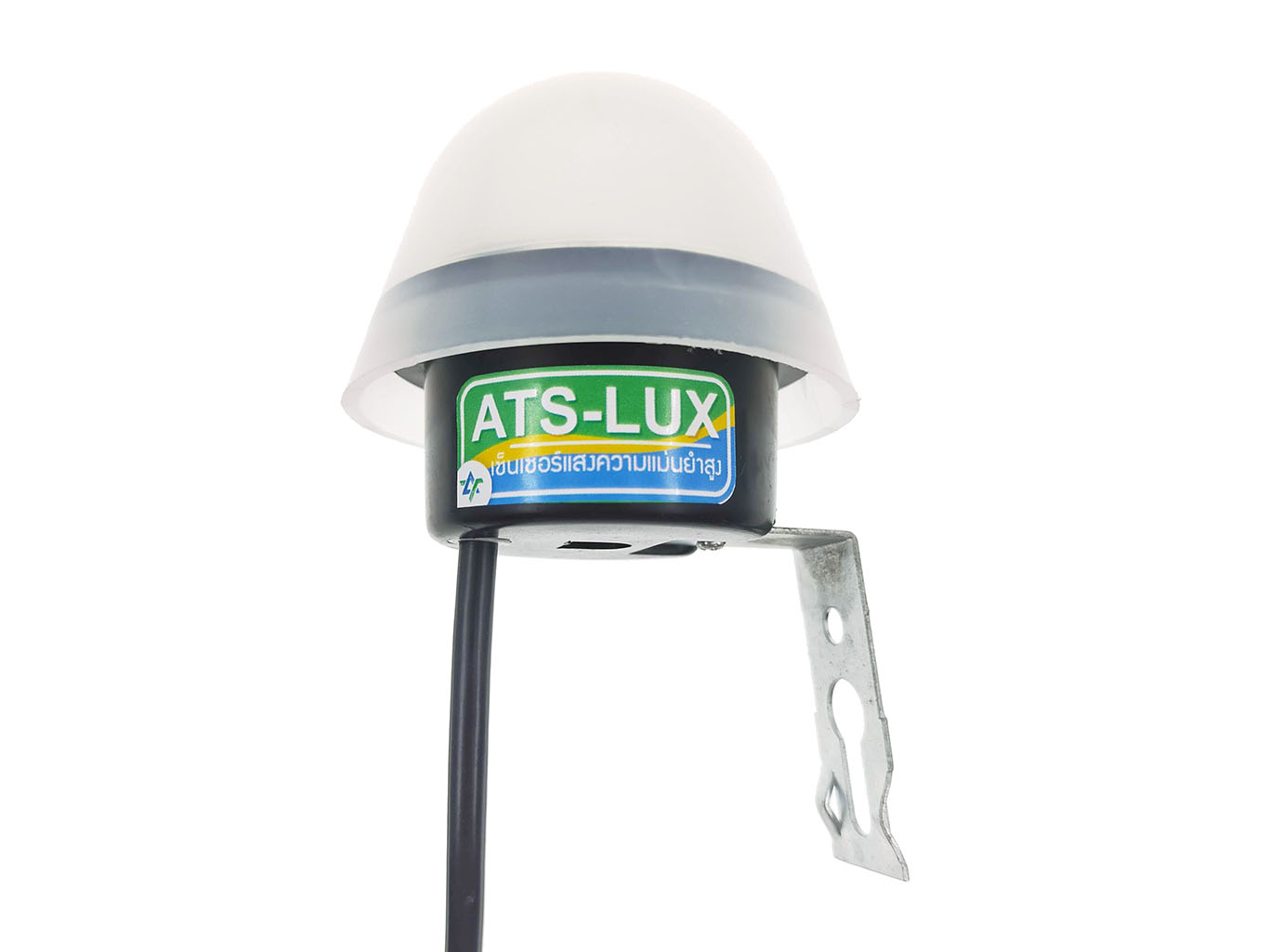

• มาพร้อมเคสแบบกันน้ำ ติดตั้งใช้งานได้ทั้งกลางแจ้งและในโรงเรือน

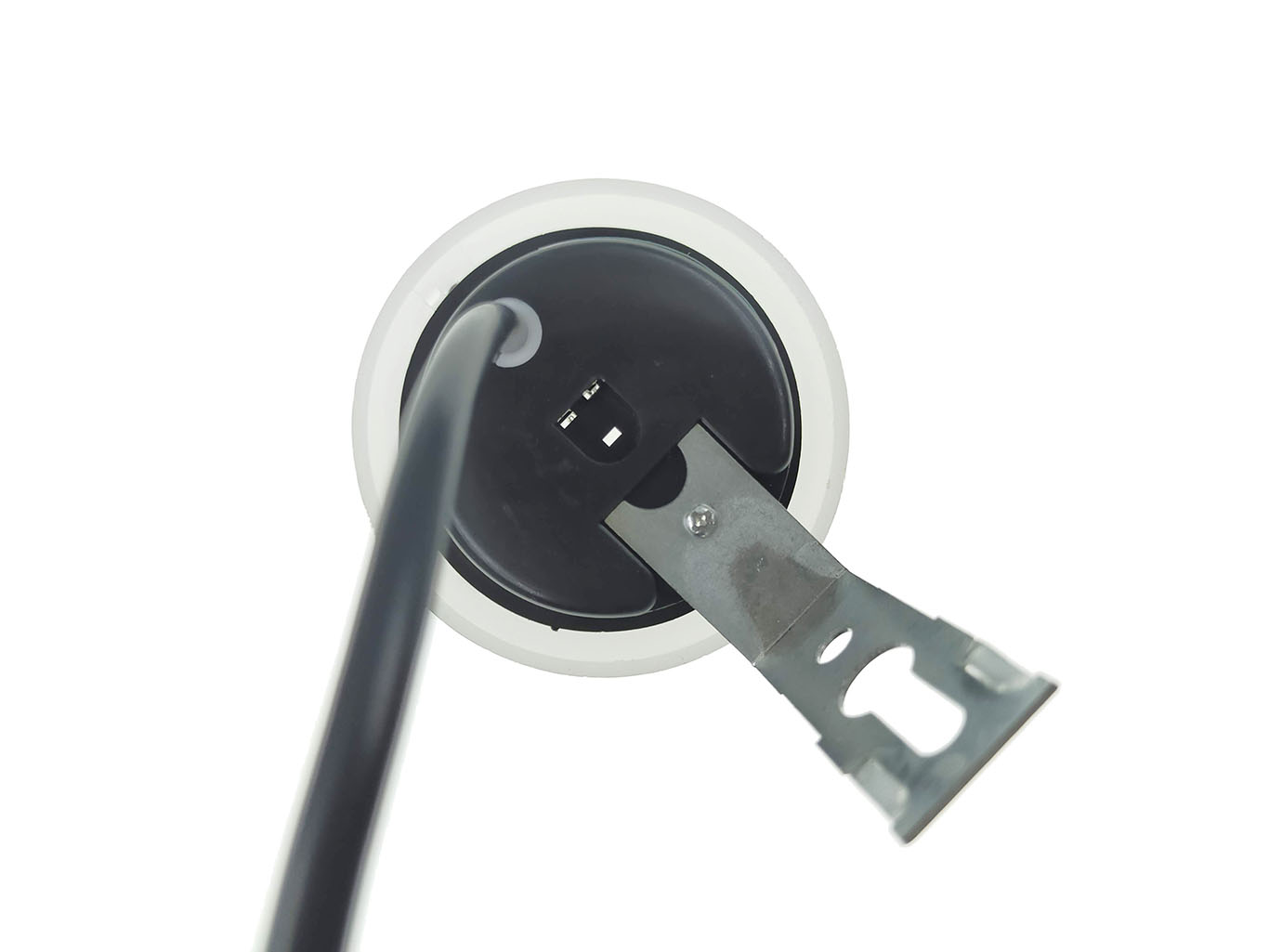

• เคสมาพร้อมขายึดติดเสาหรือผนังด้วยสกรู

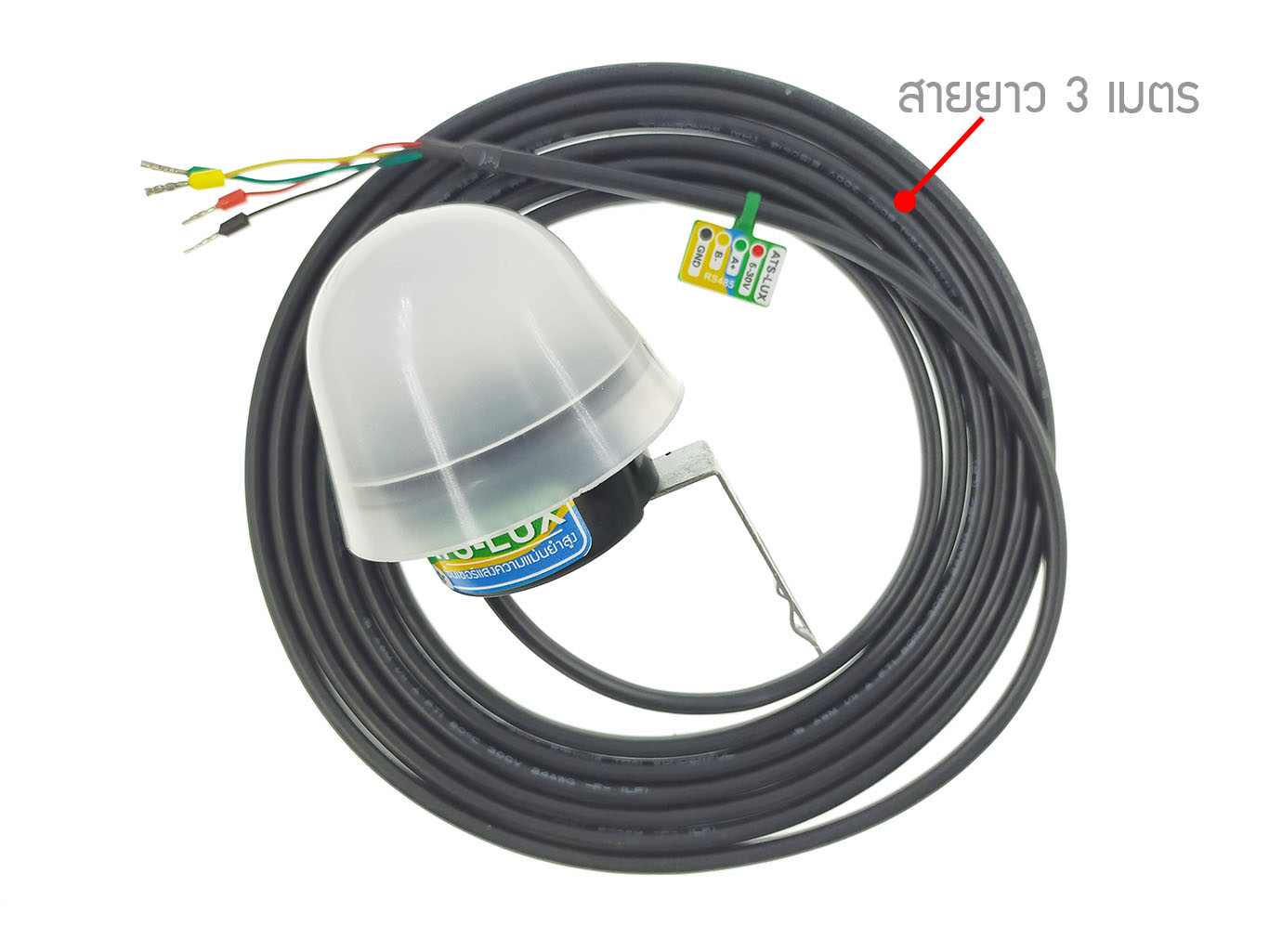

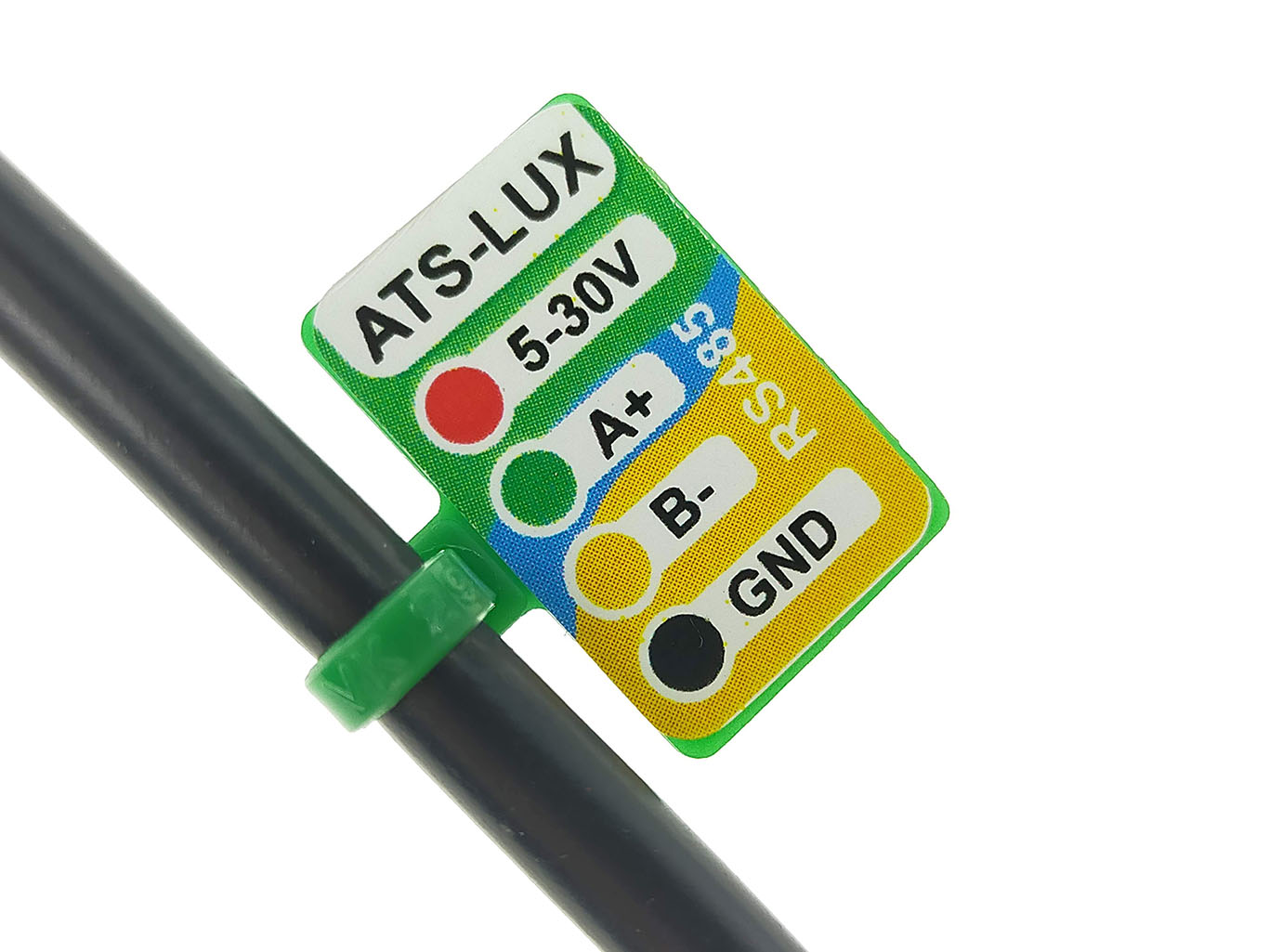

• มาพร้อมสายไฟมัลติคอร์ฉนวน 2 ชั้น ยาว 3 เมตร ขนาด 24AWG เข้าหัวสาย และมี Cable label บอกความหมายของสายแต่ละสี
• ต่อสายไฟเพิ่มได้อย่างน้อย 100 เมตร เมื่อใช้สายโทรศัพท์ 24AWG จ่ายไฟเลี้ยงวงจร 12V
• มีเอกสารการใช้งานแบบละเอียดให้ (ไฟล์ PDF)
• เชื่อมต่อกับคอมพิวเตอร์ผ่านตัวแปลง USB เป็น RS485
• ใช้งานได้กับโปรแกรม ArtronShop Modbus Tool และ Modbus Poll และ CAS Modbus Scanner
• มีไฟล์โปรเจคของโปรแกรม Modbus Poll ให้ เมื่อเปิดไฟล์ก็สามารถอ่านค่า - ตั้งค่า เซ็นเซอร์ได้ทันที
• ใช้งานได้กับไมโครคอนโทรลเลอร์ทุกรุ่น ทั้ง Arduino, ESP32, IOXESP32, NodeMCU, ESP8266, Rasberry Pi Pico, STM32 โดยใช้โมดูลแปลง RS485 และไลบารี่ ModbusMaster
• IOXESP32 Modbus RTU (Lite) มีโค้ดโปรแกรมตัวอย่างที่พัฒนาด้วย Arduino ไลบารี่ ModbusMaster ให้ใช้งานได้ทันที
• เฉพาะหัววัด ขนาด 65 (กว้าง) x 65 (ยาว) x 62 (สูง) มิลลิเมตร
• เมื่อใส่ขายึด ขนาด 65 (กว้าง) x 65 (ยาว) x 107 (สูง) มิลลิเมตร

โปรแกรมตั้งค่าและทดสอบอ่านค่าเซ็นเซอร์

• ArtronShop Modbus Tool พัฒนาโดย ArtronShop ใช้งานได้ฟรี
• Modbus Poll ทดลองใช้งานฟรี
• CAS Modbus Scanner ใช้งานได้ฟรี

เอกสารเพิ่มเติม

• คู่มือการใช้งาน ATS-LUX เซ็นเซอร์แสงความแม่นยำสูง V1.0 (PDF)
• VEML7700 datasheet
