ATS-TH เซ็นเซอร์วัดอุณหภูมิและความชื้นความแม่นยำสูง Modbus RS485

ATS-TH เซ็นเซอร์วัดอุณหภูมิและความชื้นความแม่นยำสูง Modbus RS485 วัดอุณหภูมิและความชื้นได้แม่นยำมากที่สุดที่ ±0.1°C และ ±1.0% RH ใช้เซ็นเซอร์ SHT45 ผลิตโดย Sensirion เชี่ยวชาญด้านการวัดค่าสภาพแวดล้อมจากประเทศสวิตเซอร์แลนด์ พัฒนาบอร์ดแปลง RS485 และประกอบเป็นชุดโดย บริษัท อาร์ทรอน ชอป จำกัด ได้รับการทดสอบแล้วว่าให้ค่าถูกต้องแม่นยำเมื่อเปรียบเทียบกับเครื่องมือวัดมาตรฐาน

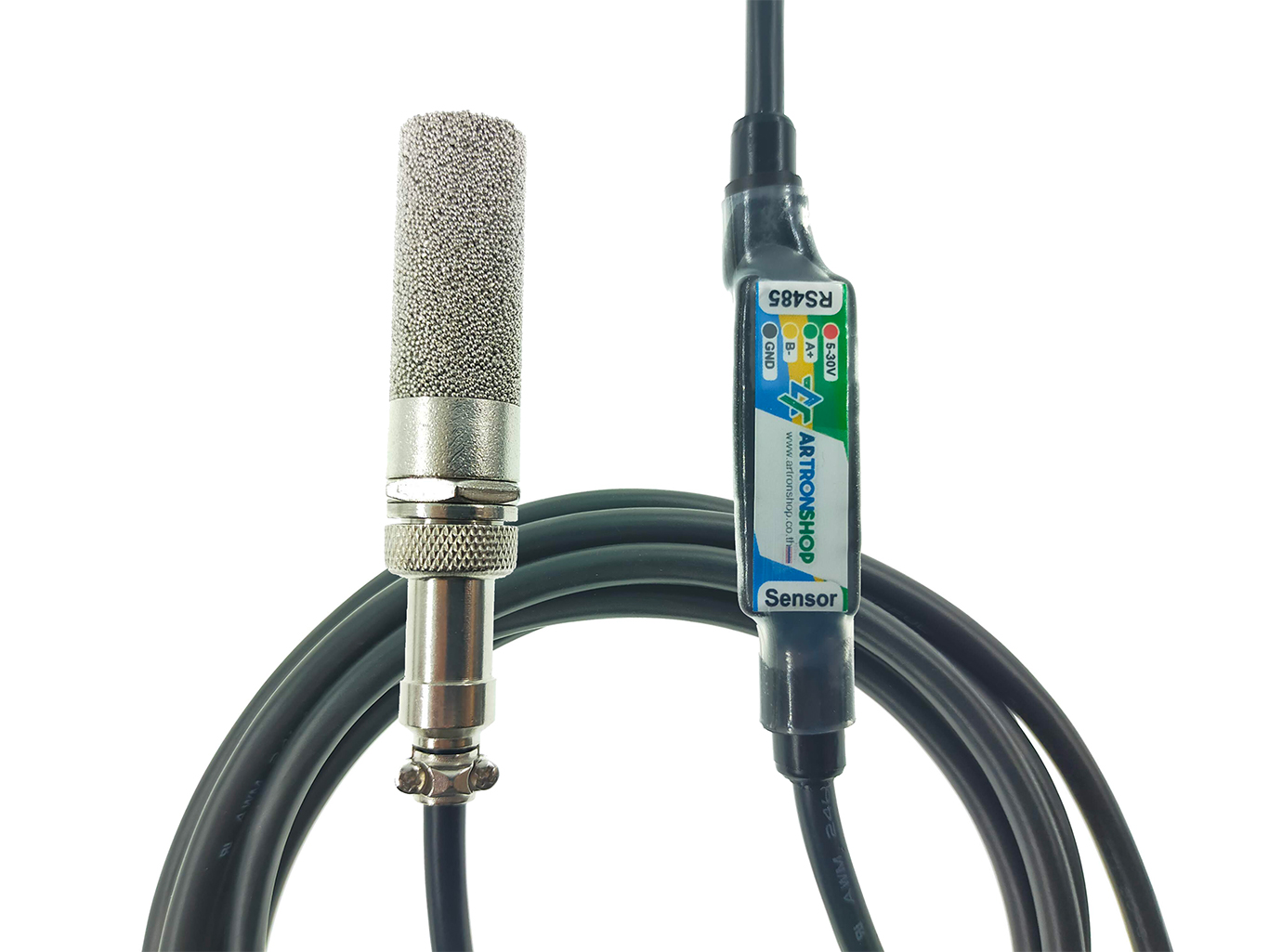

เคสเซ็นเซอร์ทำจากโลหะไม่เป็นสนิม สามารถถอดแยกหัววัดและชุดเซ็นเซอร์เพื่อทำความสะอาด และตรวจซ่อม และเปลี่ยนได้ง่าย แผงวงจรแปลงขาเซ็นเซอร์เคลือบเรซิ่นป้องกันความชื้นทำลายแผงวงจร

บอร์ดแปลงสัญญาณ RS485 ควบคุมโดยไมโครคอนโทรลเลอร์ 32 บิต ความถี่ 16MHz สื่อสารกับคอนโทรลเลอร์ (PLC / ไมโครคอนโทรลเลอร์) ด้วยโปรโตคอล Modbus RTU (Modbus over RS485) มาตรฐาน ใช้โปรแกรม ArtronShop Modbus Tool, Modbus Poll, CAS Modbus Scanner ในการตั้งค่า - อ่านค่า - สแกนหาหมายเลขเซ็นเซอร์ ได้ เปลี่ยนหมายเลข (ID), Band rate, Correction โดยตั้งค่าใน Holding Register (Function Code: 3, 6)

มาพร้อมสายมัลติคอร์อย่างดี 24AWG ความยาวสายไฟจากหัววัดถึงบอร์ดแปลง 1 เมตร ความยาวสายส่วนที่เหลือ 2 เมตร รวมสายไฟยาว 3 เมตร ปลายสายเข้าหัวพร้อมใช้งาน

รายละเอียดเชิงเทคนิค

คุณสมบัติการวัดอุณหภูมิ

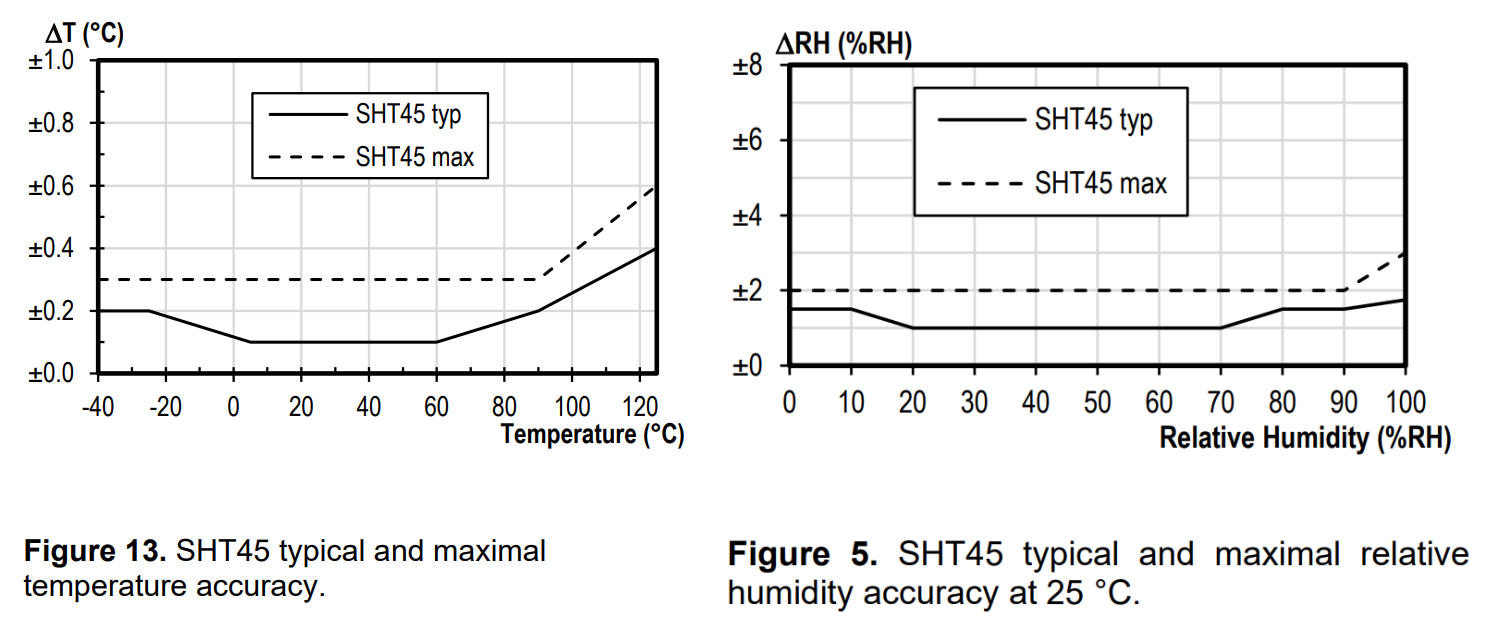

• ความแม่นยำ ±0.1 °C
• ช่วงการวัด -40 °C ถึง 125 °C
• ความเร็วในการตอบสนอง 2 วินาที
• ความถี่ในการวัด 100 mS (10 Hz)

คุณสมบัติการวัดความชื้น

• ความแม่นยำ ±1.0%RH
• ช่วงการวัด 0 ถึง 100%RH
• ความเร็วในการตอบสนอง 4 วินาที
• ความถี่ในการวัด 100 mS (10 Hz)

ข้อมูลทั่วไป

• ใช้แรงดันไฟฟ้า 5V ถึง 30V
• ใช้กระแสไฟฟ้าสูงสุด 3 mA
• เชื่อมต่อกับคอนโทรลเลอร์ PLC หรือ ไมโครคอนโทรลเลอร์ด้วยโปรโตคอล RS485 (Data Link Layer) และโปรโตคอล Modbus RTU (Network Layer)
• มาตรฐาน RS485 ลากสายไฟได้ยาว 1.2 กิโลเมตร บริษัทฯ ทดสอบลากสายยาว 100 เมตร โดยใช้สายโทรศัพท์ 24AWG เซ็นเซอร์ทำงานได้ปกติ
• ตั้งค่าหมายเลขอุปกรณ์ (Modbus ID), ความเร็วสื่อสาร (UART Baud rate) และตั้งปรับแต่งค่าอุณหภูมิและความชื้น (Correction) ผ่าน Holding Register
• มาพร้อมวงจรป้องกันฟ้าผ่าด้วย PTC fuse และ TVS
• มีวงจรป้องกันไฟกระชากด้วย TVS
• มีวงจรและซอฟแวร์แก้ไขตัวเอง กรณีเซ็นเซอร์ทำงานผิดปกติ
• แผงวงจรแปลงสัญญาณและเซ็นเซอร์เคลือบเรซิ่นกันน้ำและกันความชื้น
• ออกแบบมาให้กันน้ำฝน ใช้งานได้ทั้งกลางแจ้งและในโรงเรือน

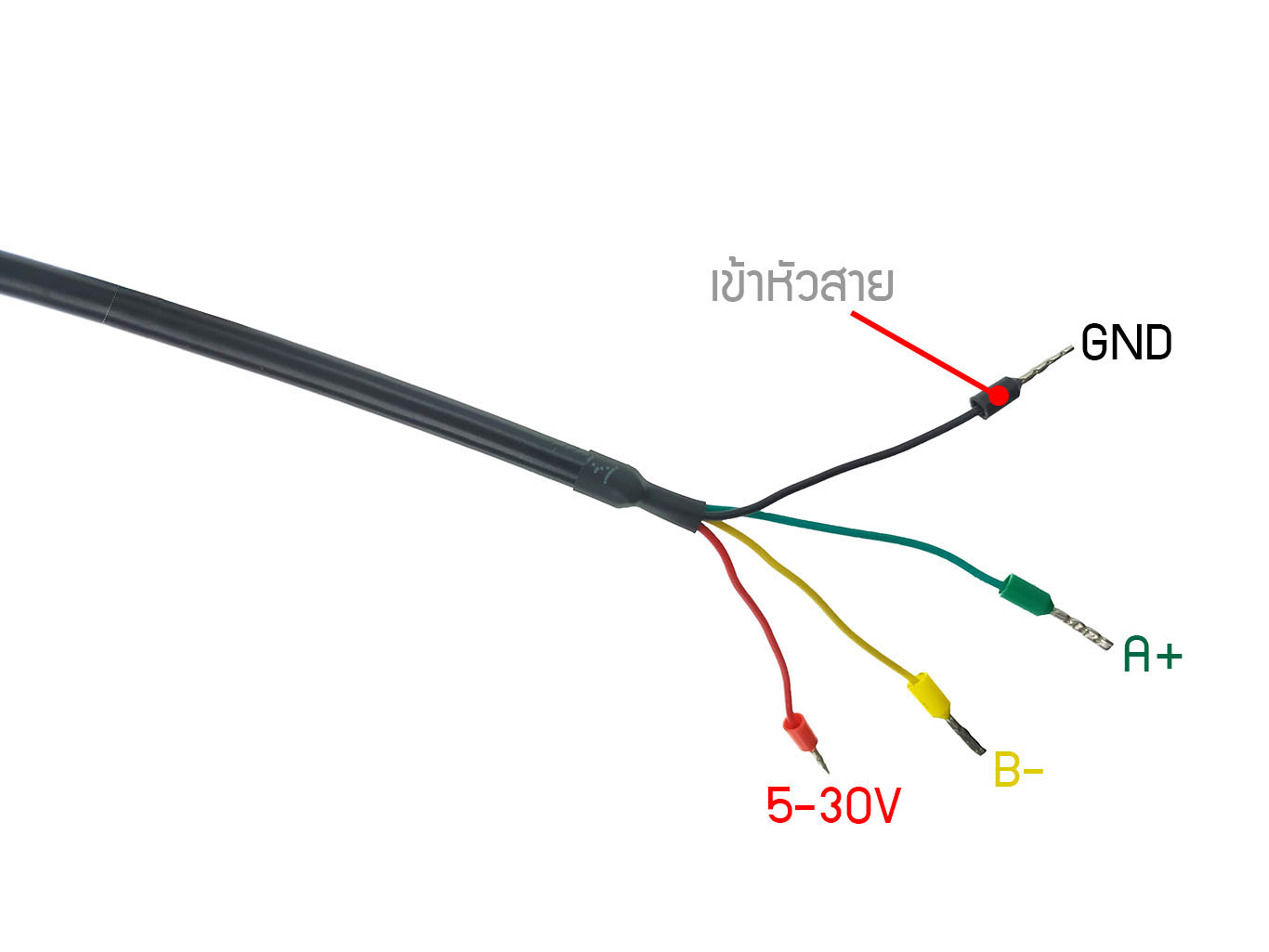

• มาพร้อมสายไฟมัลติคอร์ฉนวน 2 ชั้น ความยาวรวม 3 เมตร ขนาด 24AWG เข้าหัวสาย และมี Cable label บอกความหมายของสายแต่ละสี
• มีเอกสารการใช้งานแบบละเอียดให้ (ไฟล์ PDF)
• เชื่อมต่อกับคอมพิวเตอร์ผ่านตัวแปลง USB เป็น RS485
• ใช้งานได้กับโปรแกรม ArtronShop Modbus Tool และ Modbus Poll และ CAS Modbus Scanner
• มีไฟล์โปรเจคของโปรแกรม Modbus Poll ให้ เมื่อเปิดไฟล์ก็สามารถอ่านค่า - ตั้งค่า เซ็นเซอร์ได้ทันที
• ใช้งานได้กับไมโครคอนโทรลเลอร์ทุกรุ่น ทั้ง Arduino, ESP32, IOXESP32, NodeMCU, ESP8266, Rasberry Pi Pico, STM32 โดยใช้โมดูลแปลง RS485 และไลบารี่ ModbusMaster
• IOXESP32 Modbus RTU (Lite) มีโค้ดโปรแกรมตัวอย่างที่พัฒนาด้วย Arduino ไลบารี่ ModbusMaster ให้ใช้งานได้ทันที
• เฉพาะหัววัด ขนาด 65 (กว้าง) x 65 (ยาว) x 62 (สูง) มิลลิเมตร
• เมื่อใส่ขายึด ขนาด 65 (กว้าง) x 65 (ยาว) x 107 (สูง) มิลลิเมตร

โปรแกรมตั้งค่าและทดสอบอ่านค่าเซ็นเซอร์

• ArtronShop Modbus Tool พัฒนาโดย ArtronShop ใช้งานได้ฟรี
• Modbus Poll ทดลองใช้งานฟรี ดาวน์โหลดไฟล์ Workspace คลิกที่นี่ (การใช้งานไฟล์อ่านในเอกสารหัวข้อ Modbus Poll)
• CAS Modbus Scanner ใช้งานได้ฟรี

เอกสารเพิ่มเติม

• คู่มือการใช้งาน ATS-TH เซ็นเซอร์วัดอุณหภูมิและความชื้นความแม่นยำสูง V1.0 (PDF)
• SHT45 Datasheet (PDF)
