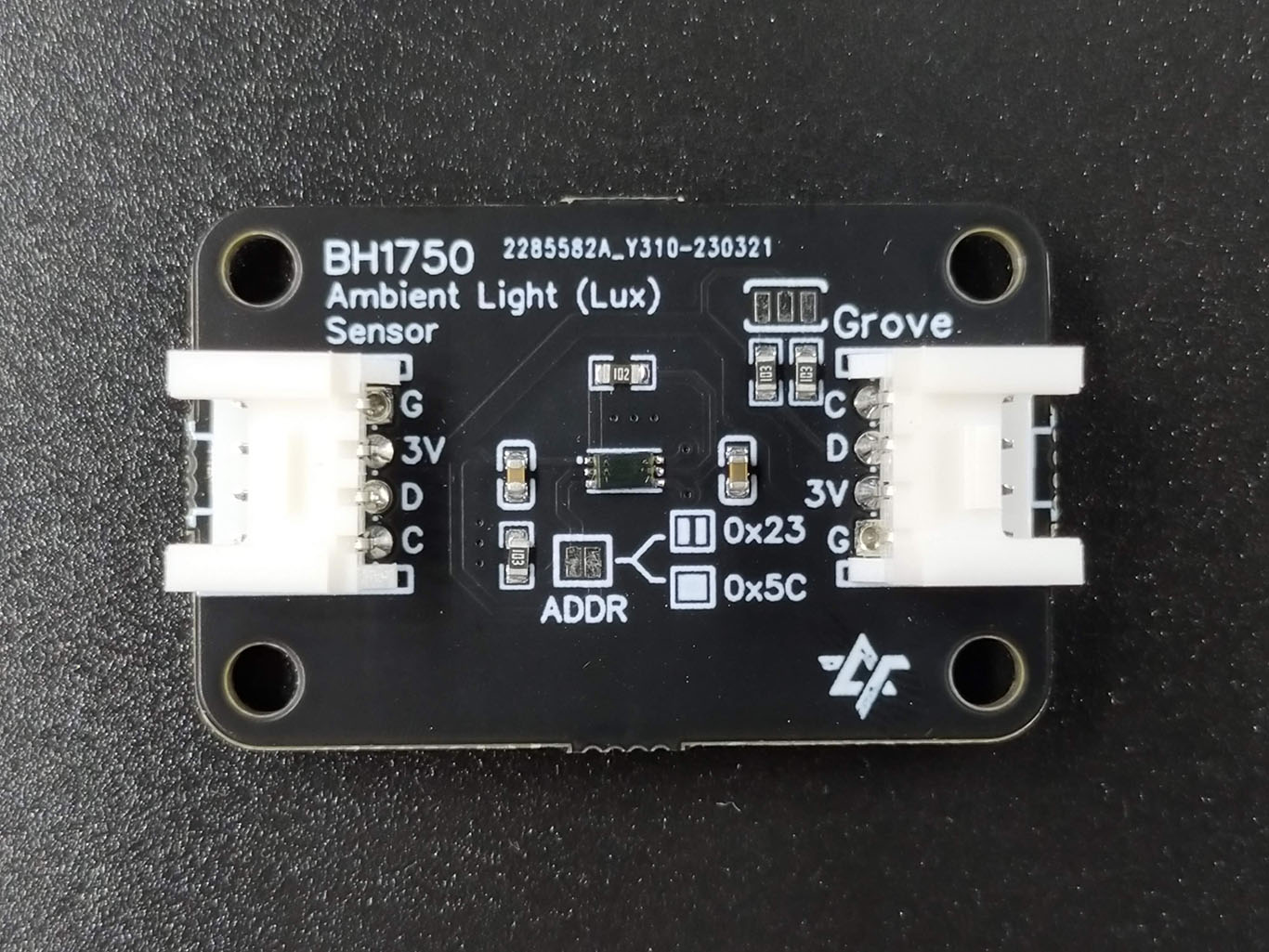

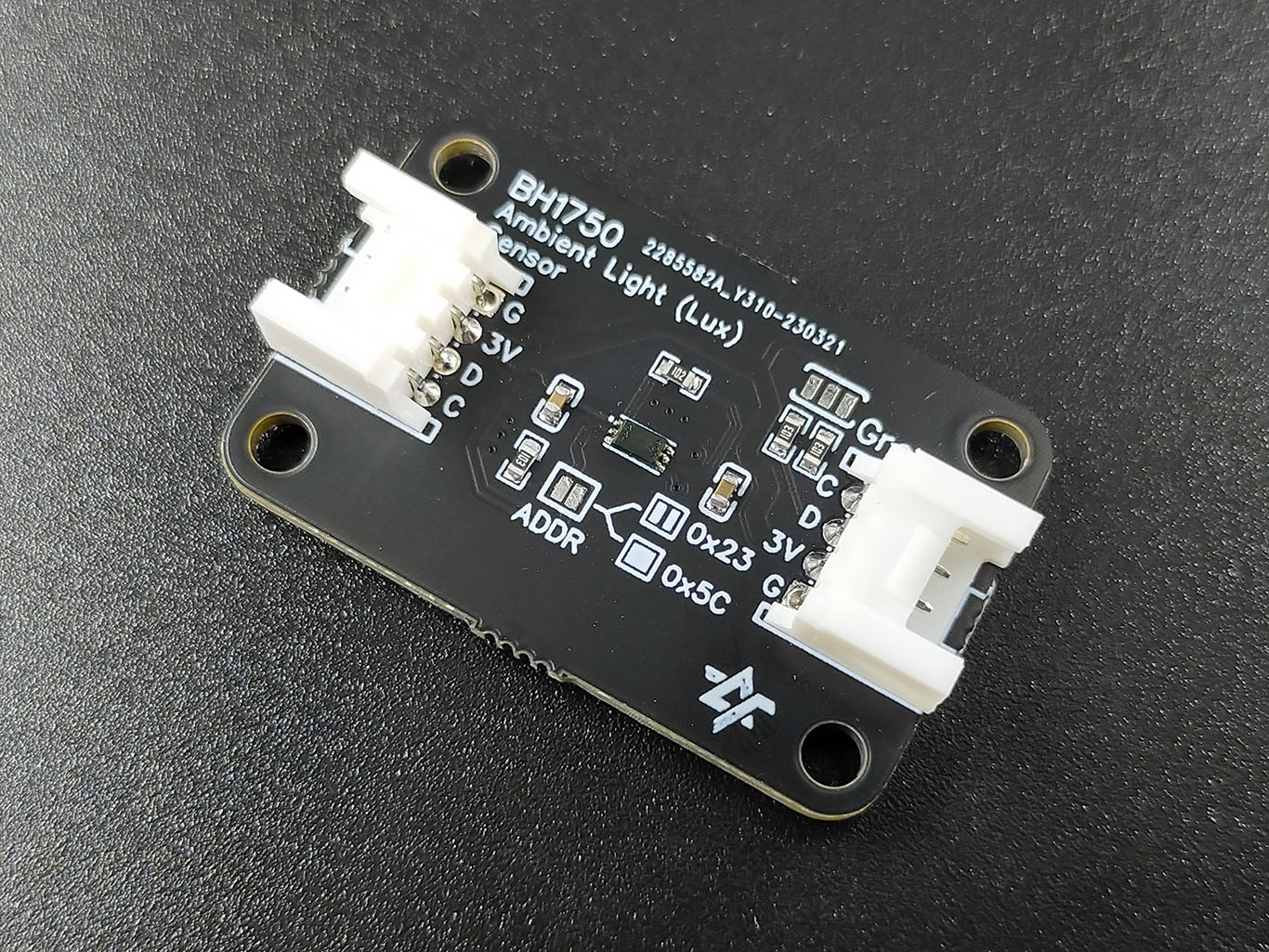

AS-BH1750 เซ็นเซอร์แสง Grove Lux Sensor BH1750

AS-BH1750 เซ็นเซอร์แสง Grove Lux Sensor BH1750 วัดแสงได้ 1 - 65,535 ลักซ์ ตอบสนองความถี่แสงที่ตามองเห็น มีระบบตัดแสงรบกวน 50Hz / 60Hz ใช้กระแสไฟฟ้าเพียง 120 uA (ที่ 100 ลักซ์)

ใช้ชิป BH1750 จาก ROHM เชื่อมต่อผ่าน I2C ด้วยคอนเนคเตอร์ Grove ใช้งานได้กับ ESP32, ESP8266, NodeMCU, Rasberry Pi, STM32, KidBright และบอร์ดไมโครคอนโทรลเลอร์ทุกรุ่น เขียนโปรแกรมได้ด้วย Arduino IDE, PlatformIO, KidBrightIDE, microBlock IDE

เลือก I2C Address ได้ 2 เลข (0x23 / 0x5C) ผ่านบัดกรีจั้มจุด ADDR

สินค้านี้วิจัยและพัฒนา (R&D) โดย ArtronShop ผ่านการทดสอบก่อนจัดส่งทุกชิ้น

รายละเอียดเชิงเทคนิค

• ใช้วัดแสงที่ตามองเห็น วัดค่าได้สูงสุด 65,535 ลักซ์
• ตอบสนองแสงความยาวคลื่น 560 นาโนเมตร
• ทำงานแบบดิจิทัล อ่านค่าการวัดผ่าน I2C (Grove Connector)
• ใช้ชิปเซ็นเซอร์ BH1750FVI จาก ROHM
• ใช้แรงดันไฟฟ้าได้ 2.4V ถึง 3.6V ใช้กระแสไฟฟ้า 120 uA ที่ 100 ลักซ์
• มีโหมดใช้งาน 2 โหมด คือ โหมดความละเอียดสูง (H-Resolution) และโหมดความละเอียดต่ำ (L-Resolution)
• โหมดความละเอียดสูง (H-Resolution) ความละเอียด 1 ลักซ์ วัดได้สูงสุด 65,535 ลักซ์
• อัพเดทข้อมูลการวัดทุก ๆ 0.12 วินาที (120 mS) ในโหมดความละเอียดสูง (H-Resolution)
• เลือก I2C Address ได้ 2 เลข (0x23 / 0x5C) โดยบัดกรีจั้มจุด ADDR
• รองรับสัญญาณ I2C ความเร็วสูงสุด 400 kHz (Full Speed)
• เชื่อมต่อกับไมโครคอนโทรลเลอร์ผ่านคอนเนคเตอร์ Grove
• มีรูยึดน็อตขนาด M3 ทั้ง 4 ด้านของโมดูล
• ขนาด 40 x 25 มิลลิเมตร

สินค้าประกอบด้วย

1. AS-BH1750 จำนวน 1 บอร์ด

เอกสารเพิ่มเติม

• BH1750FVI Datasheet
• ไลบารี่ Arduino : ArtronShop_BH1750
• ไลบารี่ MicroPython : BH1750.py

การใช้งาน

AS-BH1750 ใช้กับไมโครคอนโทรลเลอร์ที่ใช้แรงดันไฟฟ้า 3.3V เป็นหลัก เช่น บอร์ด ESP32, ESP8266, Raspberry Pi, KidBright, micro:bit, STM32 เป็นต้น สื่อสารผ่าน I2C ผ่านคอนเนคเตอร์ Grove โดยใช้ สายเชื่อมต่อ Grove

I2C ประกอบด้วยสายข้อมูล 2 เส้น คือ SCL, SDA การต่อเข้ากับบอร์ดไมโครคอนโทรลเลอร์ต้องต่อ SDA เข้า SDA, ต่อ SCL เข้า SCL

การใช้งานร่วมกับ ESP32/ESP8266

ใช้ สายเชื่อมต่อ Grove ต่อกับบอร์ด ESP32 โดยต่อตามตารางด้านล่างนี้

สำหรับบอร์ด ESP8266 / NodeMCU ให้ต่อตามตารางด้านล่างนี้

เขียนโปรแกรมด้วย Arduino IDE V2 (แนะนำ) ติดตั้งไลบารี่ ArtronShop_BH1750 ตามขั้นตอนดังนี้

กดเมนู Library Manager จากนั้นค้นหา BH1750 เลือกกดปุ่ม INSTALL ไลบารี่ ArtronShop_BH1750

เมื่อติดตั้งเสร็จแล้ว จะมีข้อความ Installed ขึ้นมา

เปิดโค้ดตัวอย่าง File > Examples > ArtronShop_BH1750 เลือก BH1750_read

กดเมนู Tool แล้วเลือกบอร์ด เลือกพอร์ต

กดปุ่มอัพโหลดโปรแกรม เมื่ออัพโหลดโปรแกรมเสร็จ ให้เปิด Serial Monitor ขึ้นมา

ค่าแสงที่วัดได้จะแสดงขึ้นมา ในหน่วย lx

การใช้งานร่วมกับ KidBright / IPST-WiFi / OpenKB

สำหรับ KidBright ให้ใช้สาย KB5-JST4 ในการเชื่อมต่อ

สำหรับ IPST-WiFi / OpenKB ให้ใช้ สายจั้ม Grove ยาว 20 เซ็น ในการเชื่อมต่อ

เขียนโปรแกรมด้วย microBlock IDE โดยสร้างโปรเจคใหม่ เลือกบอร์ดให้ถูกต้อง อัพเดทเฟิร์มแวร์ แล้วติดตั้งส่วนเสริม BH1750 ตามขั้นตอนดังนี้

กดปุ่มเปิดหน้าต่าง Extension ขึ้นมา

ค้นหา BH1750 แล้วกดปุ่ม Install แล้วรอซักครู่

เมื่อติดตั้งเสร็จ จะมีเครื่องหมายถูกแสดงขึ้นมา กดปุ่ม X ด้านบนขวาเพื่อปิดหน้าต่าง

เขียนโปรแกรมทดสอบอ่านค่าแสง แสดงผลบนแอลอีดี 16x8 ดังนี้

จากโค้ดโปรแกรม มีหลักการทำงานดังนี้

• forever - ให้โค้ดภายใต้บล็อกนี้วนรอบทำงานไม่สิ้นสุด
  • display show number - แสดงตัวเลขค่าแสงที่วัดได้บนหน้าจอแอลอีดี 16x8
  • หน่วงเวลา 0.1 วินาที

กดอัพโหลดโปรแกรม ค่าแสงที่วัดได้จะแสดงขึ้นบนหน้าจอแล้ว (หน่วยลักซ์)
