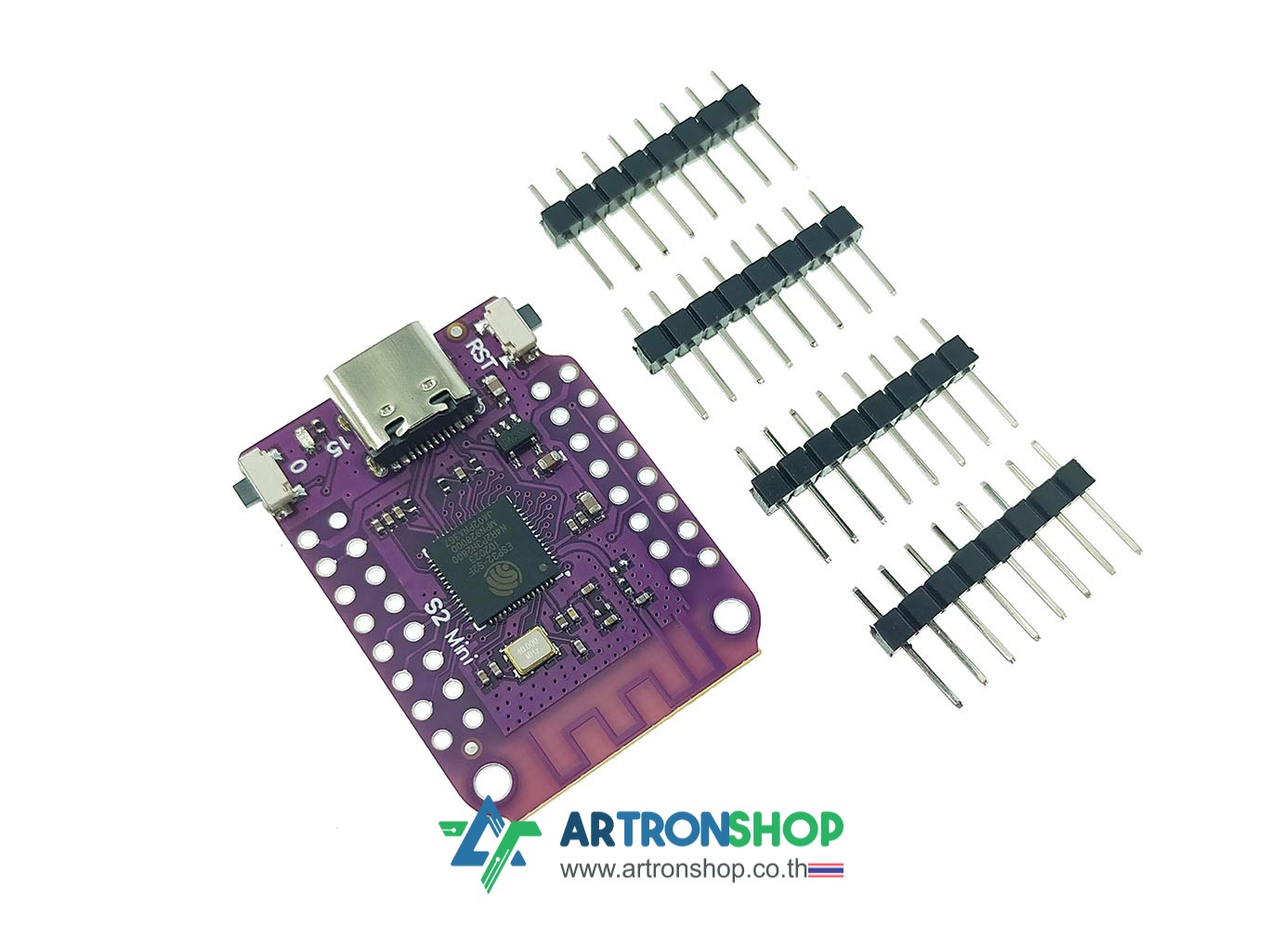

ESP32-S2 Mini V1.0 บอร์ดพัฒนา ESP32-S2

ESP32-S2 Mini V1.0 บอร์ดพัฒนา ESP32-S2 บอร์ดใช้ชิป ESP32-S2 ซึ่งเป็นชิปรุ่นใหม่สุดจาก Espressif มีความสามารถที่เพิ่มขึ้นและลดลงจาก ESP32 รุ่นปกติ มาพร้อมหน่วยประมวลผลสถาปัตยกรรม Xtensa 32-bit LX7 ทำงานที่ความถี่ 240 MHz รอม 4 MB และแรม 320 kB (ภายใน) มาพร้อม WiFi 2.4 GHz มาตรฐาน b/g/n เชื่อมต่ออุปกรณ์ภายนอกผ่าน GPIO, SPI, LCD, UART, I2C, I2S, Camera interface, IR, pulse counter, LED PWM, USB OTG 1.1, ADC, DAC อัพโหลดโปรแกรมตรงผ่าน USB-C เข้าชิป ESP32-S2 (ไม่มีชิปอัพโหลด) เขียนโปรแกรมสั่งงานได้ด้วย Arduino IDE, PlatformIO, MicroPython

รายละเอียดสินค้า

• เป็นบอร์ดพัฒนา ESP32-S2
• หน่วยประมวลผลสถาปัตยกรรม Xtensa 32-bit LX7 สัญญาณนาฬิกา 240 MHz
• รอม 4 MB และแรม 320 kB (ภายใน)
• เชื่อมต่อ WiFi 2.4 GHz มาตรฐาน b/g/n
• GPIO, SPI, LCD, UART, I2C, I2S, Camera interface, IR, pulse counter, LED PWM, USB OTG 1.1, ADC, DAC
• มีสวิตช์ Reset และ IO0 บังคับเข้าโหมดอัพโหลดโปรแกรม
• มีหลอด LED โปรแกรมได้อิสระ ต่อที่ขา IO15
• อัพโหลดโปรแกรมผ่าน USB-C

สินค้าประกอบด้วย

1. ESP32-S2 Mini V1.0 จำนวน 1 บอร์ด


การใช้งาน

ติดตั้งบอร์ด ESP32 ตามบทความ การติดตั้ง และใช้งาน Arduino IDE V2 หัวข้อ การติดตั้งบอร์ด ESP32, ESP8266, STM32 เพิ่ม แล้วเลือกบอร์ดเป็น ESP32S2 Dev Module

เปิดโปรแกรมตัวอย่าง Blink แล้วแก้ไข LED_BUILTIN เป็น 15 (ขาที่ต่อ LED บนบอร์ด)

กดอัพโหลดโปรแกรม สังเกตหลอด LED บนบอร์ดก็จะกระพริบแล้ว

การเขียนโปรแกรมสั่งงานที่เกี่ยวกับ WiFi เขียนแบบเดียวกับ ESP32, Arduino ปกติ โดย ArtronShop ได้เคยทำบทความไว้ดังนี้
