ArtronShop RP2 Nano บอร์ดทดแทน Arduino Nano พลัง Arm Cortex-M0+ 32-bits dual-core 2MB/264kB

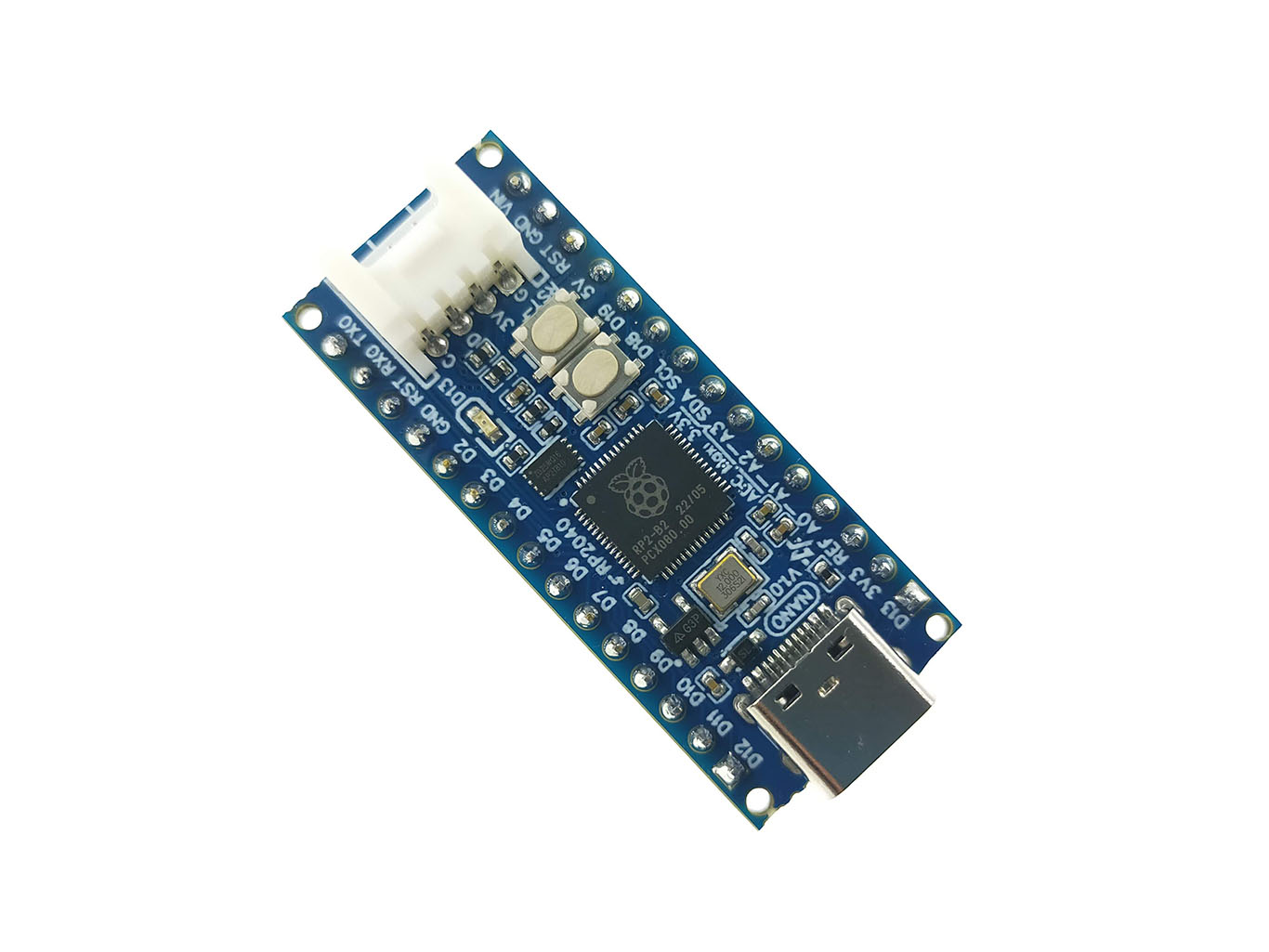

ArtronShop RP2 Nano บอร์ดทดแทน Arduino Nano พลัง Arm Cortex-M0+ 32-bits dual-core 2MB/264kB ใช้งานทดแทนบอร์ด Arduino Nano ได้โดยตรง ใช้บอร์ดเสริม (Shield) ของ Arduino Nano ได้เลย ตำแหน่งขา IO, I2C, SPI ตรงกับบอร์ด Arduino Nano ใช้ไมโครคอนโทรลเลอร์ RP2040 จาก Raspberry Pi ซีพียูสถาปัตยกรรม Arm Cortex-M0+ จำนวน 2 คอร์ สัญญาณนาฬิกา 133MHz, แรม 264kB, พื้นที่เก็บโปรแกรม (Flash) 2MB, มีช่องต่อ I2C จำนวน 2 ช่อง, SPI จำนวน 2 ช่อง, UART จำนวน 2 ช่อง, PWM จำนวน 16 ช่อง (ใช้ PWM ได้ทุกขา), USB จำนวน 1 ช่อง, มีวงจร Programmable I/O (PIO) รองรับ I2S, HDMI, NeoPixel (WS2812) อัพโหลดโปรแกรมผ่าน USB-C มาพร้อมช่องต่อ Grove ทำให้ต่ออุปกรณ์ I2C ได้สะดวกมากขึ้น

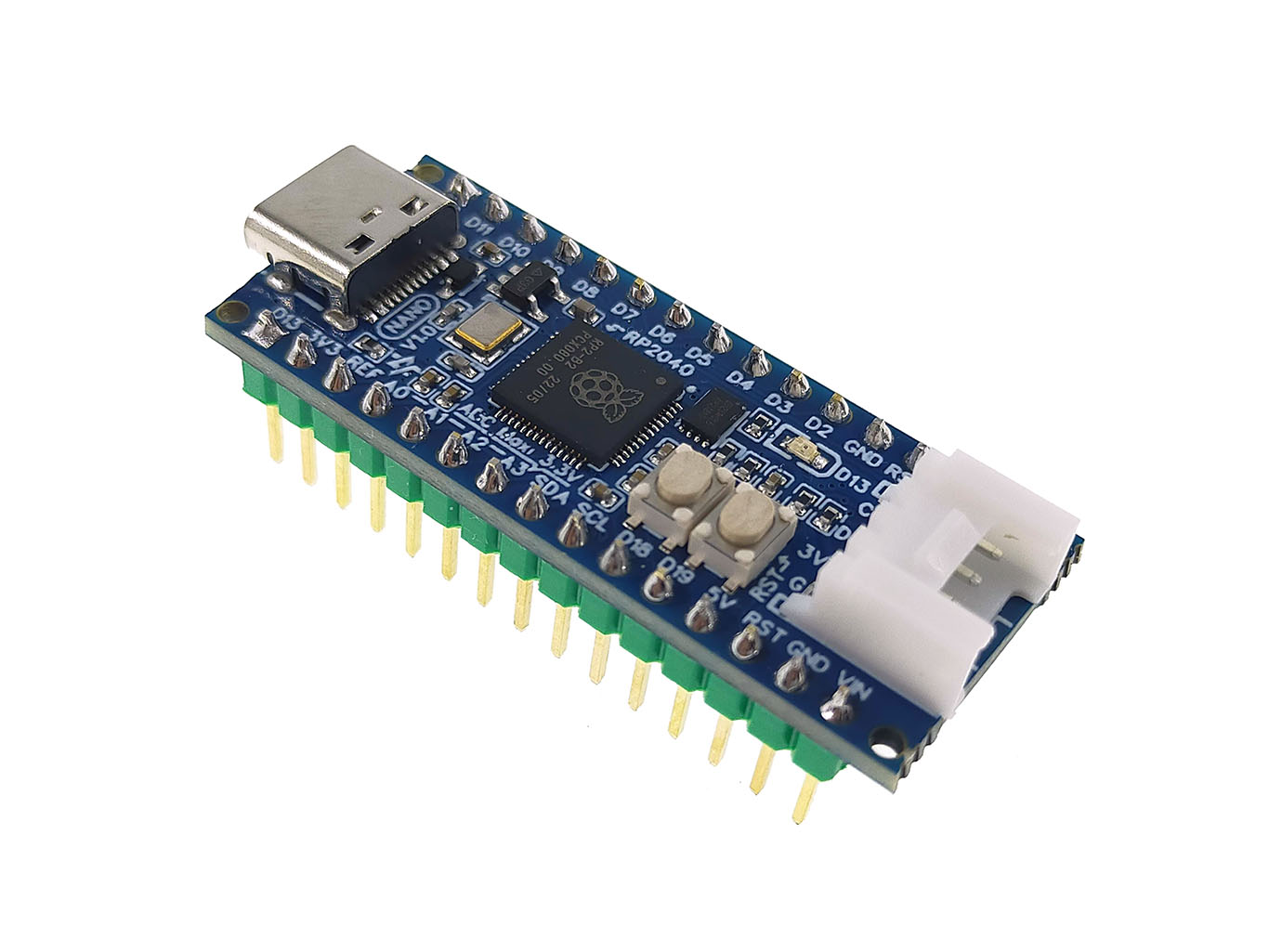

ล็อตนี้ PCB และก้างปลาสีขาว

รูปที่ 1 เทียบสเปคบอร์ด Arduino Nano กับ RP2 Nano

รูปที่ 2 เทียบตำแหน่งขาระหว่างบอร์ด Arduino Nano และ RP2 Nano

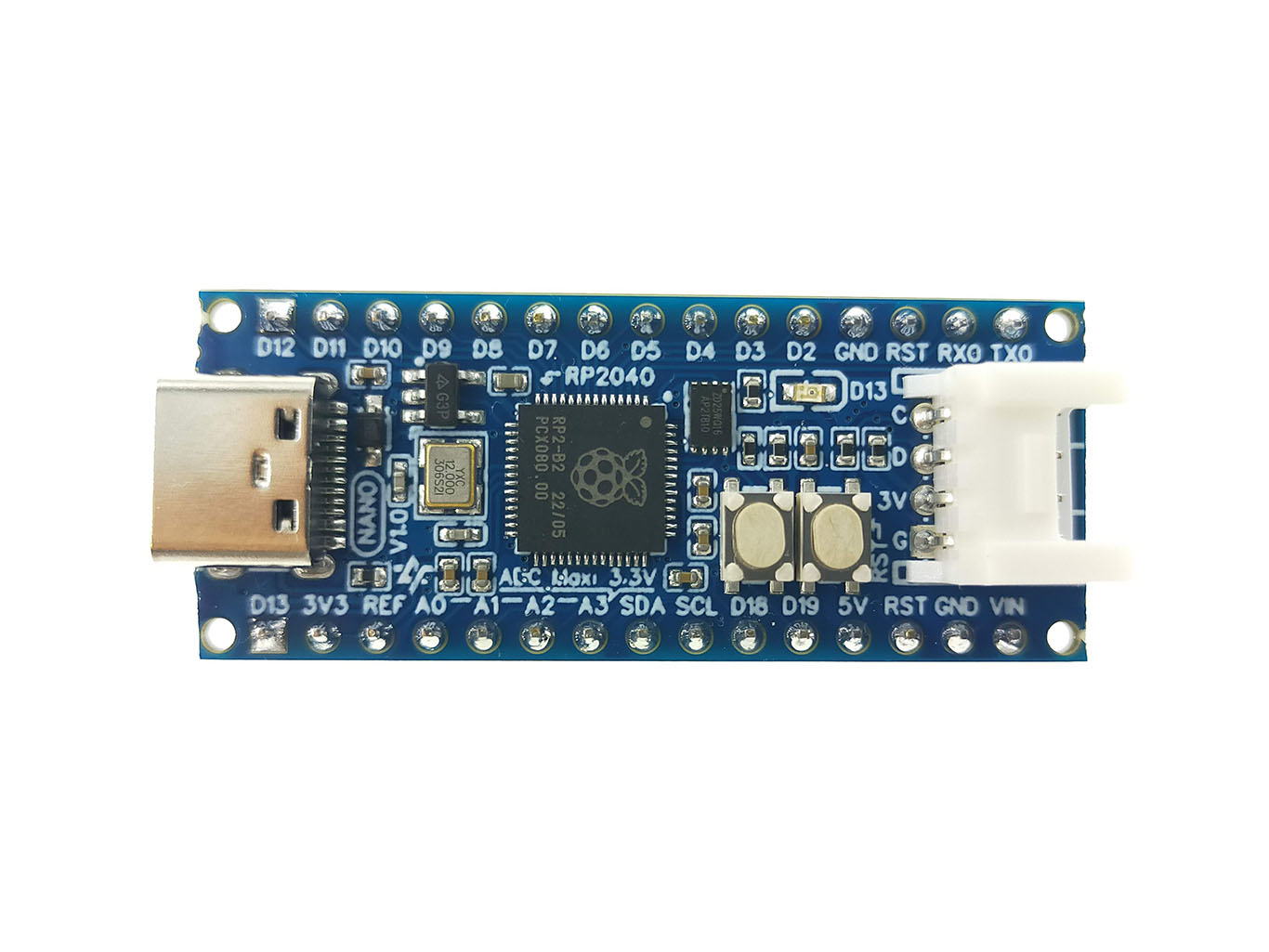

รูปที่ 3 ส่วนประกอบบอร์ด RP2 Nano ด้านบน

รูปที่ 4 ส่วนประกอบบอร์ด RP2 Nano ด้านล่าง

ต่ออุปกรณ์ภายนอกได้ง่านผ่านก้างปลาที่บัดกรีมาให้แล้วพร้อมใช้งาน เสียบลงบนโพรโทบอร์ดได้โดยเหลือพื้นที่ว่าง 2 ช่อง และ 3 ช่อง

รูปที่ 5 บอร์ด RP2 Nano ที่เสียบลงโพรโทบอร์ดขนาด 400 จุด

รองรับการเขียนโปรแกรมสั่งงานด้วย Arduino IDE ด้วยภาษา C/C++ และ microBlock IDE ด้วยภาษาบล็อก, ภาษาไพทอน (MicroPython)

รูปที่ 6 ตัวอย่างโปรแกรมไฟกระพริบ D13 เขียนโปรแกรมภาษา C/C++ ด้วย Arduino IDE

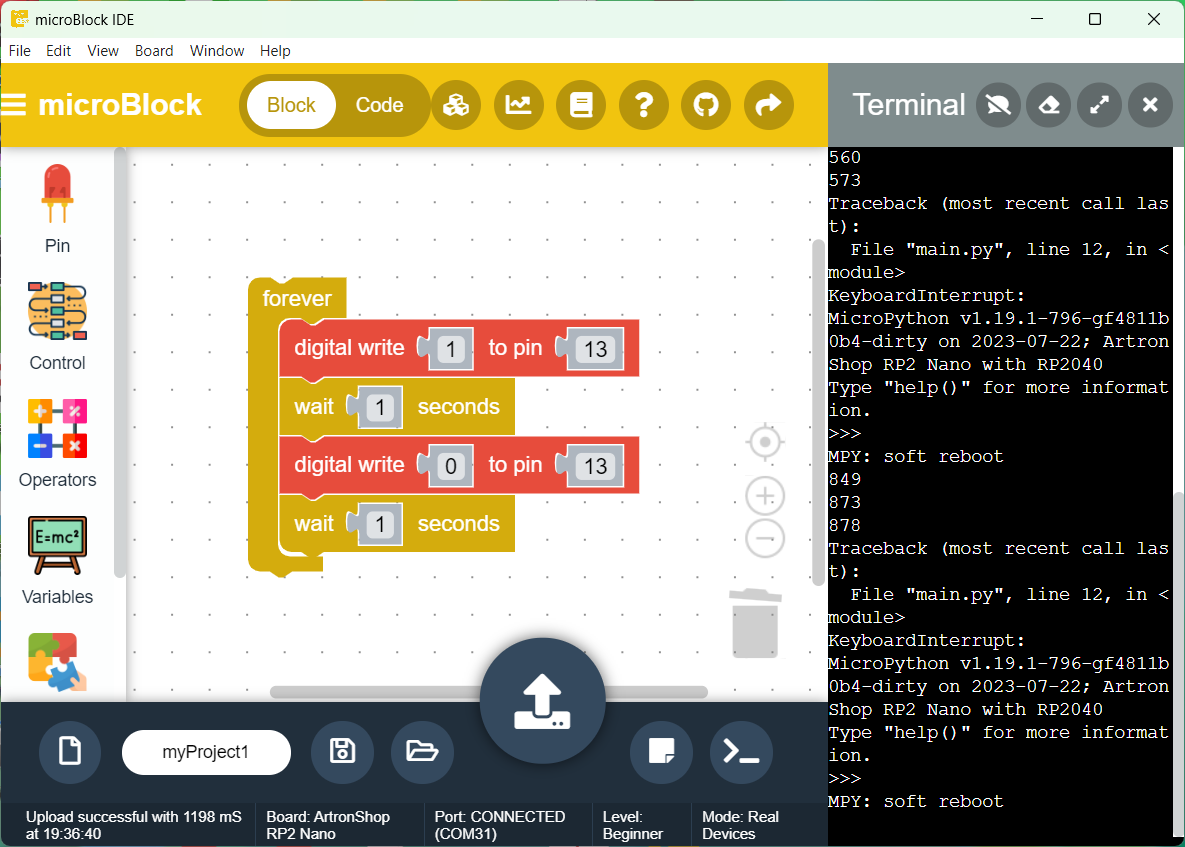

รูปที่ 7 ตัวอย่างโปรแกรมไฟกระพริบ D13 เขียนโปรแกรมแบบบล็อกด้วย microBlock IDE

รูปที่ 8 ตัวอย่างโปรแกรมไฟกระพริบ D13 เขียนโปรแกรมภาษาไพทอน (MicroPython) ด้วย Thonny

รายละเอียดทางเทคนิค

• เป็นบอร์ดไมโครคอนโทรลเลอร์ขนาดเล็ก เขียนโปรแกรมสั่งงานเพื่อให้ทำงานตามต้องการได้
• ใช้ทดแทน Arduino Nano 3.0 ได้โดยตรง ตำแหน่งขา ขนาด ฟังก์ชั่นการใช้งานเหมือนกัน
• ใช้ร่วมกับ Arduino Nano shield ได้
• ไมโครคอนโทรลเลอร์ RP2040 จาก Raspberry Pi
• เทคโนโลยีการผลิตชิปไมโครคอนโทรลเลอร์ 40nm
• ซีพียู Arm Cortex-M0+ จำนวน 2 คอร์ สัญญาณนาฬิกา 133MHz
• แรม (SRAM) 264kB, พื้นที่เก็บโปรแกรม (Flash) 2MB
• มี Booloader มาในตัว อัพโหลดโปรแกรมผ่าน USB ได้เลย
• ใช้แรงดันไฟฟ้า 3.3V ในการทำงาน ใช้งานร่วมกับเซ็นเซอร์ส่วนใหญ่ได้โดยไม่ต้องมีวงจรเพิ่มเติม
• มี LDO แปลงไฟ 5V จาก USB เป็น 3.3V เลี้ยงชิปไมโครคอนโทรลเลอร์และอุปกรณ์ภายนอก จ่ายกระแสสูงสุด 500mA
• รับไฟเข้าช่อง VIN ได้ 5 - 12V จ่ายกระแสสูงสุด 800mA
• มีช่องต่อ I2C จำนวน 2 ช่อง, SPI จำนวน 2 ช่อง, UART จำนวน 2 ช่อง, PWM จำนวน 16 ช่อง (ใช้ PWM ได้ทุกขา), USB จำนวน 1 ช่อง
• มีวงจร Programmable I/O (PIO) รองรับการต่อ DAC, ADC ผ่าน I2S, ต่อจอผ่าน HDMI, ขับหลอดแอลอีดี RGB (WS2812), ต่อตัวรับรีโมท (IR Remote)
• มี DMA controller
• มี Watchdog timer (WDT) วงจรป้องกันโปรแกรมหยุดทำงาน (ค้าง) แบบไม่ตั้งใจ
• มีช่องต่ออุปกรณ์ I2C ผ่าน Grove รองรับการต่อ โมดูล Grove ซีรีย์ AS, M5Stack, Seeed Studio
• ขนาด 18 x 45 มิลิเมตร

สินค้าประกอบด้วย

1. บอร์ด ArtronShop RP2 Nano จำนวน 1 ตัว
2. ใบปลิว RP2 Nano pinout ขนาด A6 พิมพ์ 4 สี จำนวน 1 แผ่น
3. กล่องเก็บพลาสติก จำนวน 1 กล่อง

ข้อมูลเพิ่มเติม

• คู่มือการใช้งาน (ออนไลน์) : https://www.artronshop.co.th/article/118/rp2-nano-get-started
• วงจรไฟฟ้าของ RP2 Nano : https://dl.artronshop.co.th/RP2-Nano/RP2%a0Nano%a0schematic.pdf
• RP2 Nano Fritzing library : https://dl.artronshop.co.th/RP2-Nano/RP2%20Nano.fzpz
• RP2 Nano drawing (SVG) : https://dl.artronshop.co.th/RP2-Nano/RP2%a0Nano%a0drawing.svg
• RP2 Nano pinout (PNG) : https://dl.artronshop.co.th/RP2-Nano/RP2%a0Nano%20pinout.png
• MicroPython for ArtronShop RP2 Nano : https://dl.artronshop.co.th/RP2-Nano/MicroPython.for.RP2-Nano.v1.19.1-796-gf4811b0b4-dirty.uf2
• ดาวน์โหลดโปรแกรม Arduino IDE : https://www.arduino.cc/en/software/
• ดาวน์โหลดโปรแกรม microBlock IDE : https://github.com/microBlock-IDE/microBlock-IDE-offline/releases
• ดาวน์โหลดโปรแกรม Thonny : https://thonny.org/
