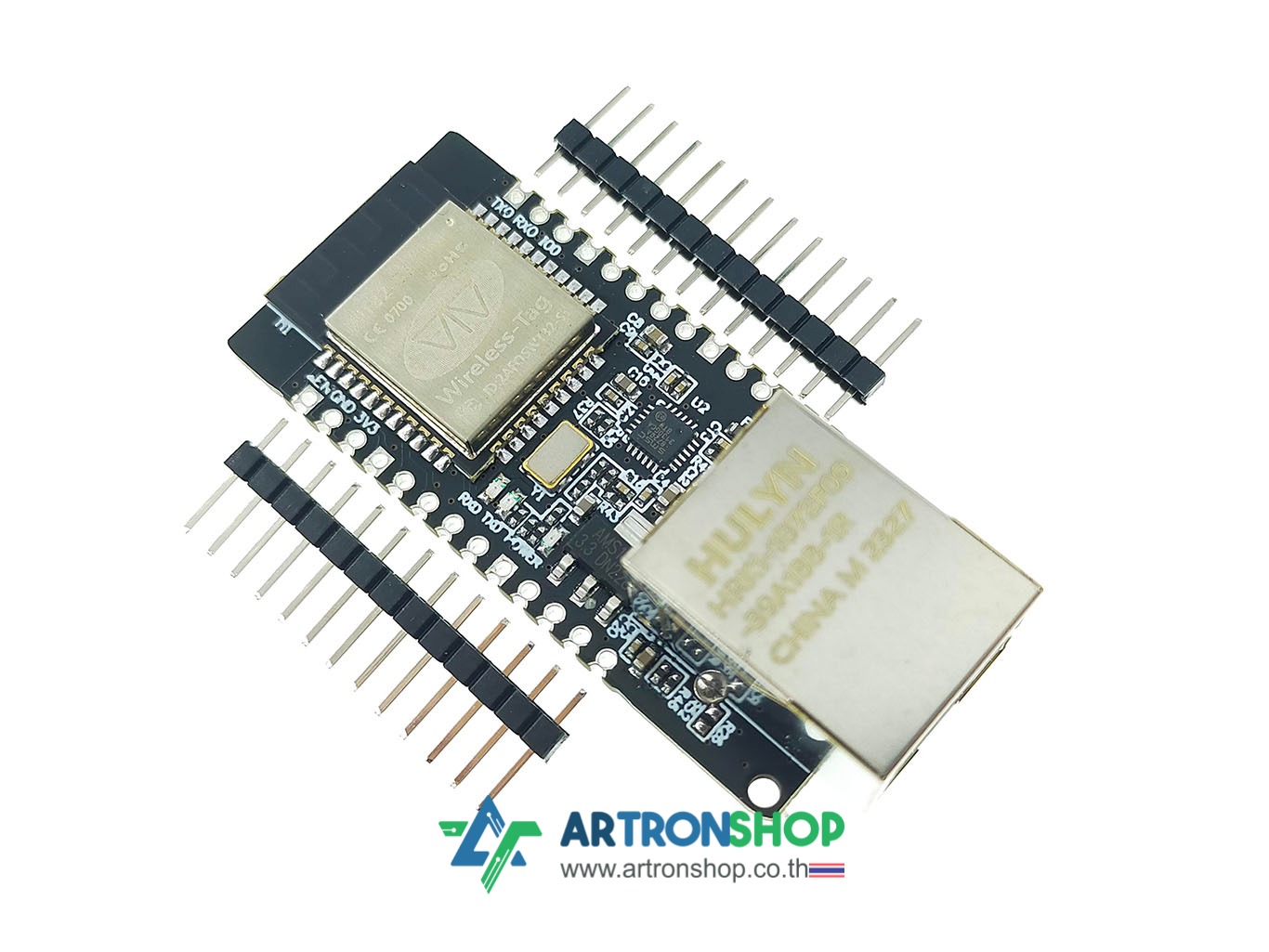

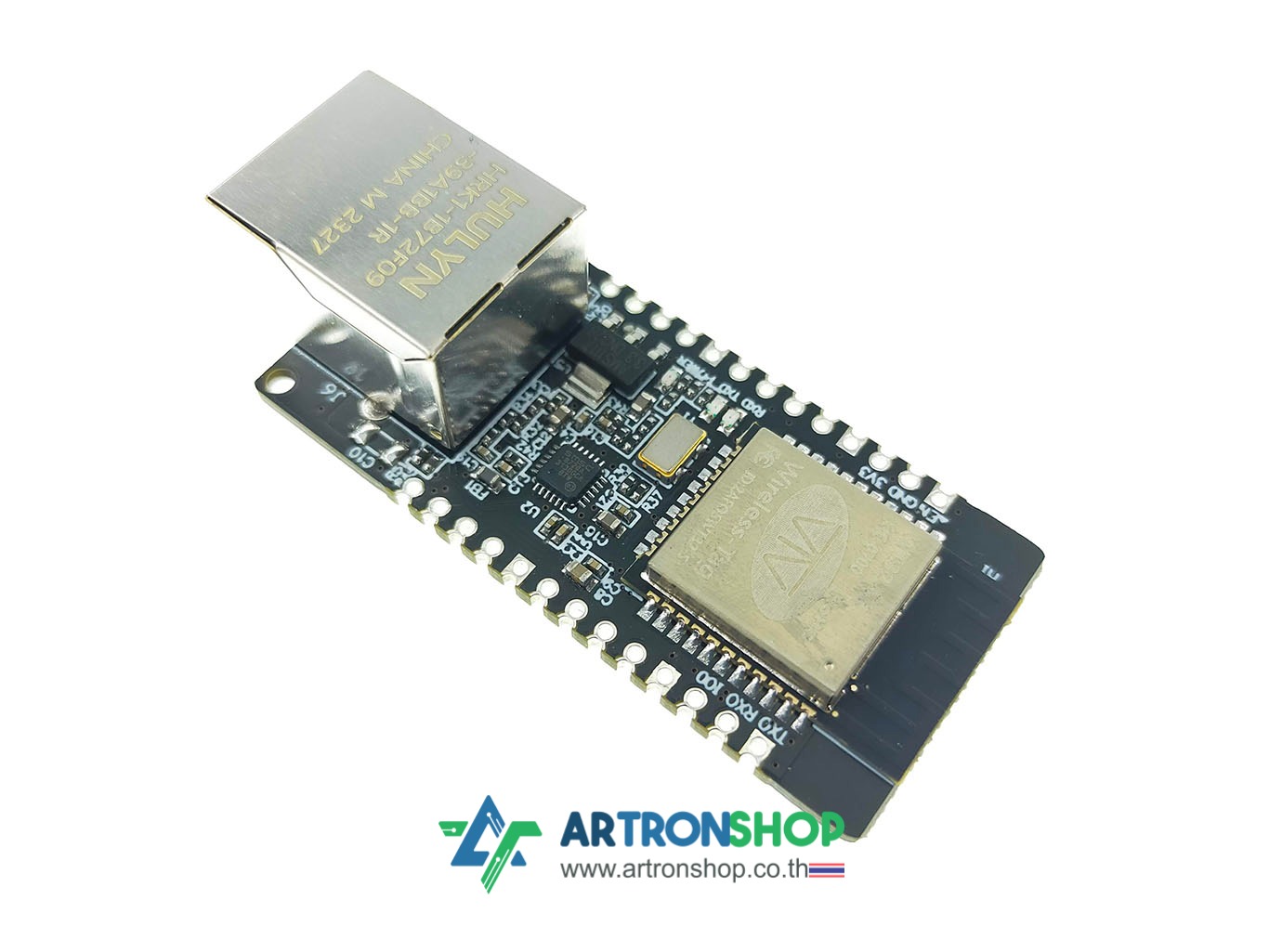

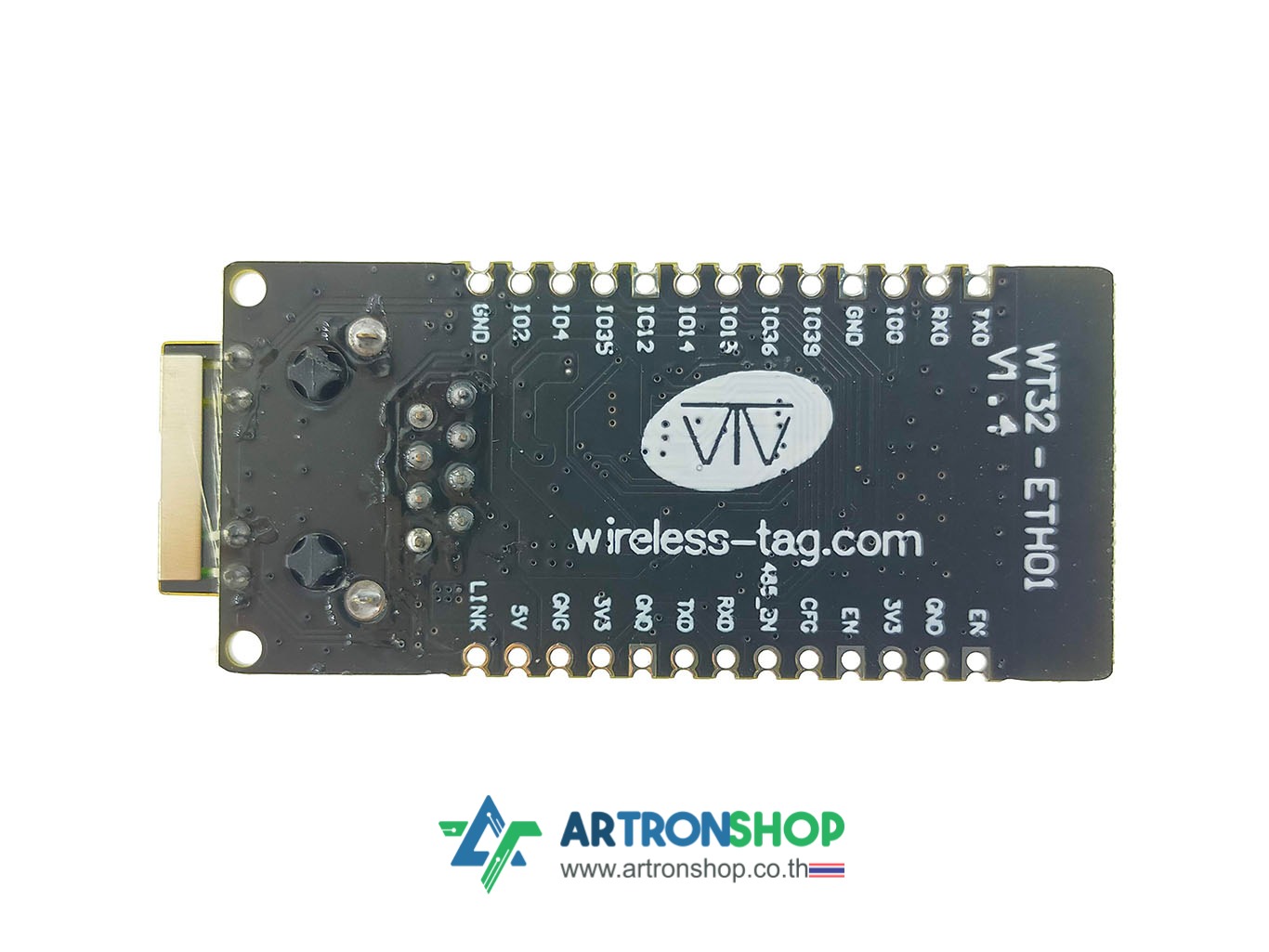

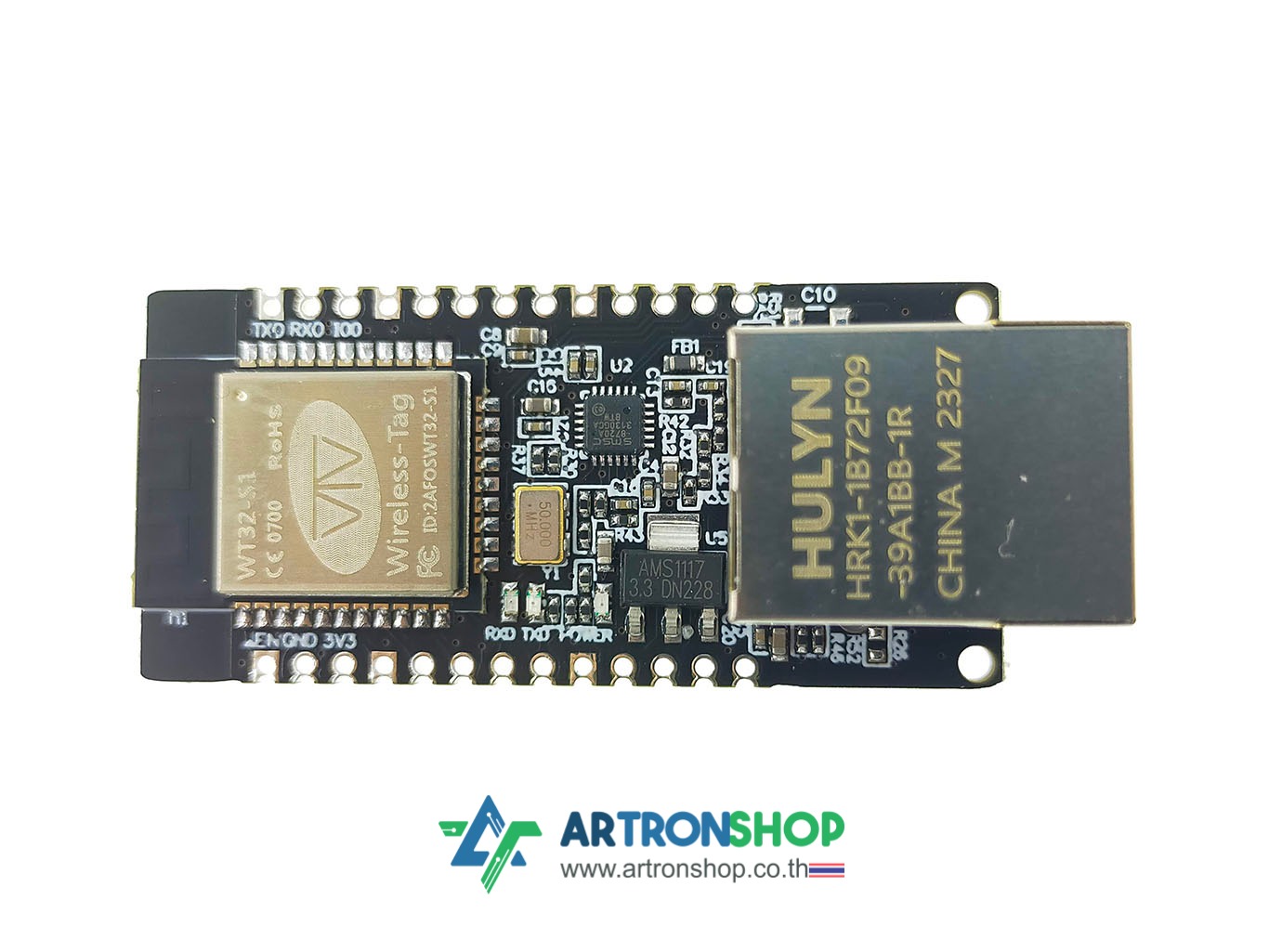

WT32-ETH01 บอร์ด ESP32 พร้อมช่องเสียบแลน

WT32-ETH01 บอร์ด ESP32 พร้อมช่องเสียบแลน ใช้ชิป Ethernet เบอร์ LAN8720A เชื่อมต่อ ESP32 ผ่าน RMII ด้วย ESP32 รองรับการเชื่อมต่อ WiFi และบลูทูธในตัว ทำให้บอร์ดนี้รองรับการเชื่อมต่อถึง 3 รูปแบบ คือ WiFi, บลูทูธ และ LAN

ESP32 เป็นไมโครคอนโทรลเลอร์ 32 บิต ที่มาพร้อมการเชื่อมต่อผ่าน WiFi 2.4G และบลูทูธ 4.2 ใช้ทำงานด้าน IoT Smart Home และ AI ได้ ซีพียู Tensilica LX6 2 คอร์ ทำงานที่ความถี่ 240MHz แรม 500kB (SRAM) แรมนอก 4MB (PSRAM) รอม 4MB (SPI Flash) มี GPIO ใช้สั่งงานอุปกรณ์ภายนอกได้ 24 ช่อง มี UART จำนวน 3 ช่อง I2C จำนวน 2 ช่อง SPI จำนวน 2 ช่อง I2S จำนวน 2 ช่อง ADC จำนวน 12 ช่อง DAC จำนวน 2 ช่อง เสาอากาศแบบ PCB บนโมดูล ESP32 (ไม่ต้องต่อเสา WiFi เพิ่ม)

รายละเอียดเชิงเทคนิค

• เป็นบอร์ด ESP32 ที่รองรับการเชื่อมต่อ LAN (Ethernet), WiFi และบลูทูธ
• ใช้ชิป Ethernet เบอร์ LAN8720A เชื่อมต่อ ESP32 ผ่าน RMII
• รองรับโปรโตคอล IPv4, TCP/UDP, Static IP, DHCP
• ซีพียูสถาปัตยกรรม Tensilica LX6 (32-bit) 2 คอร์ สัญญาณนาฬิกา 240 MHz
• พื้นที่เก็บโปรแกรม (Flash) ขนาด 4 MB และแรม (SRAM) ขนาด 520 kB
• เสาอากาศแบบ PCB บนโมดูล ESP32 (ไม่ต้องต่อเสา WiFi เพิ่ม)
• รองรับการเชื่อมต่อ I2C จำนวน 2 ช่อง, SPI จำนวน 2 ช่อง, UART จำนวน 3 ช่อง, I2S จำนวน 2 ช่อง, ADC จำนวน 16 ช่อง (ใช้งานได้ 8 ช่อง หากใช้ WiFi), DAC จำนวน 2 ช่อง, CAN จำนวน 1 ช่อง
• ใช้แรงดันไฟฟ้า 3.3V/5V ในการทำงาน
• เขียนโปรแกรมสั่งงานด้วยภาษา C/C++ ผ่าน Arduino หรือ ESP-IDF
• มีโค้ดโปรแกรมตัวอย่าง Arduino : https://github.com/espressif/arduino-esp32/blob/master/libraries/Ethernet/examples/ETH_LAN8720/ETH_LAN8720.ino
• ต้องใช้ตัวอัพโหลดโปรแกรมต่อเพิ่ม (แนะนำ IOXUploader)

สินค้าประกอบด้วย

1. WT32-ETH01 จำนวน 1 บอร์ด

รายละเอียดเพิ่มเติม

WT32-ETH01 Datasheet : https://dl.artronshop.co.th/WT32-ETH01_datasheet_V1.1-%20en.pdf
