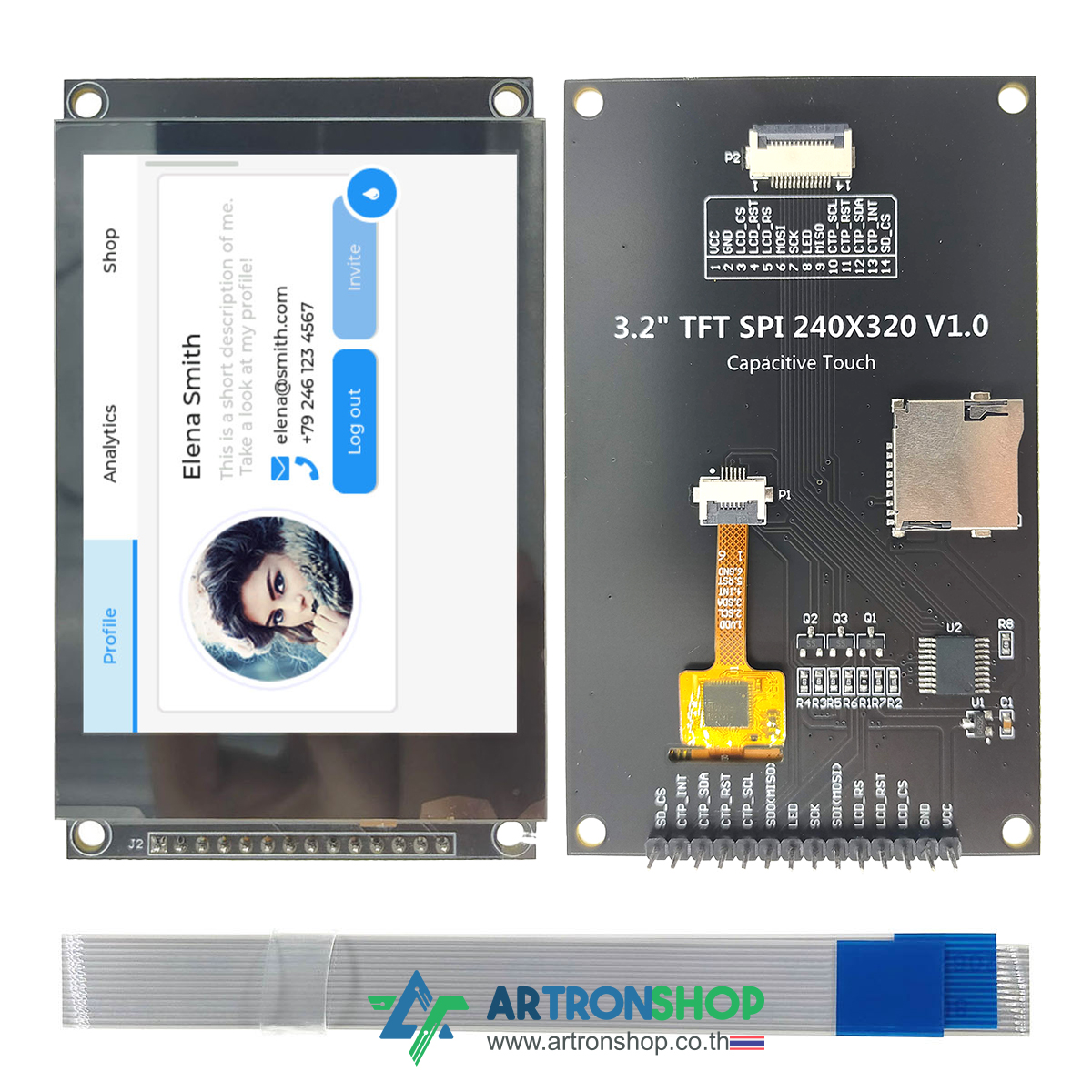

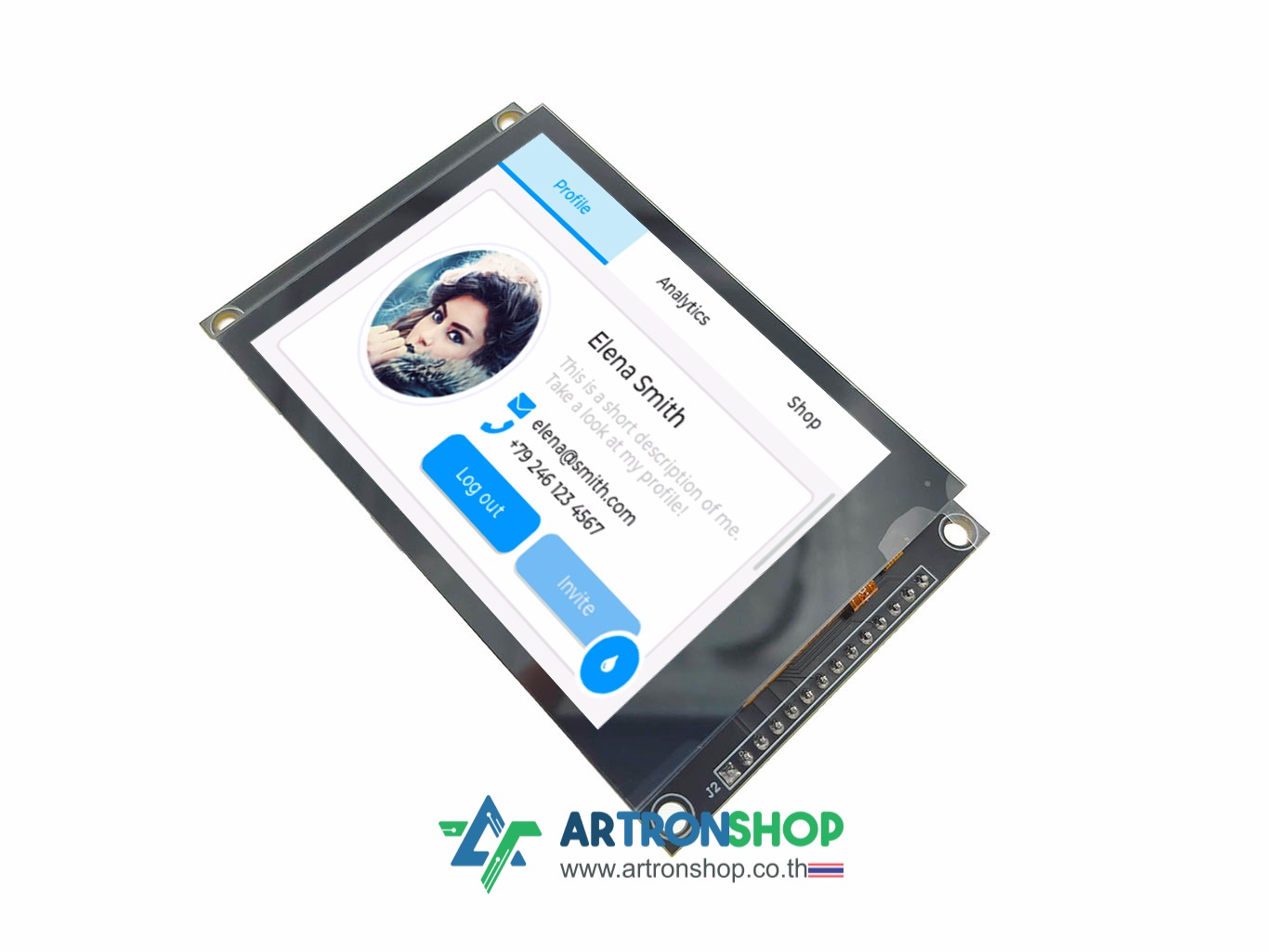

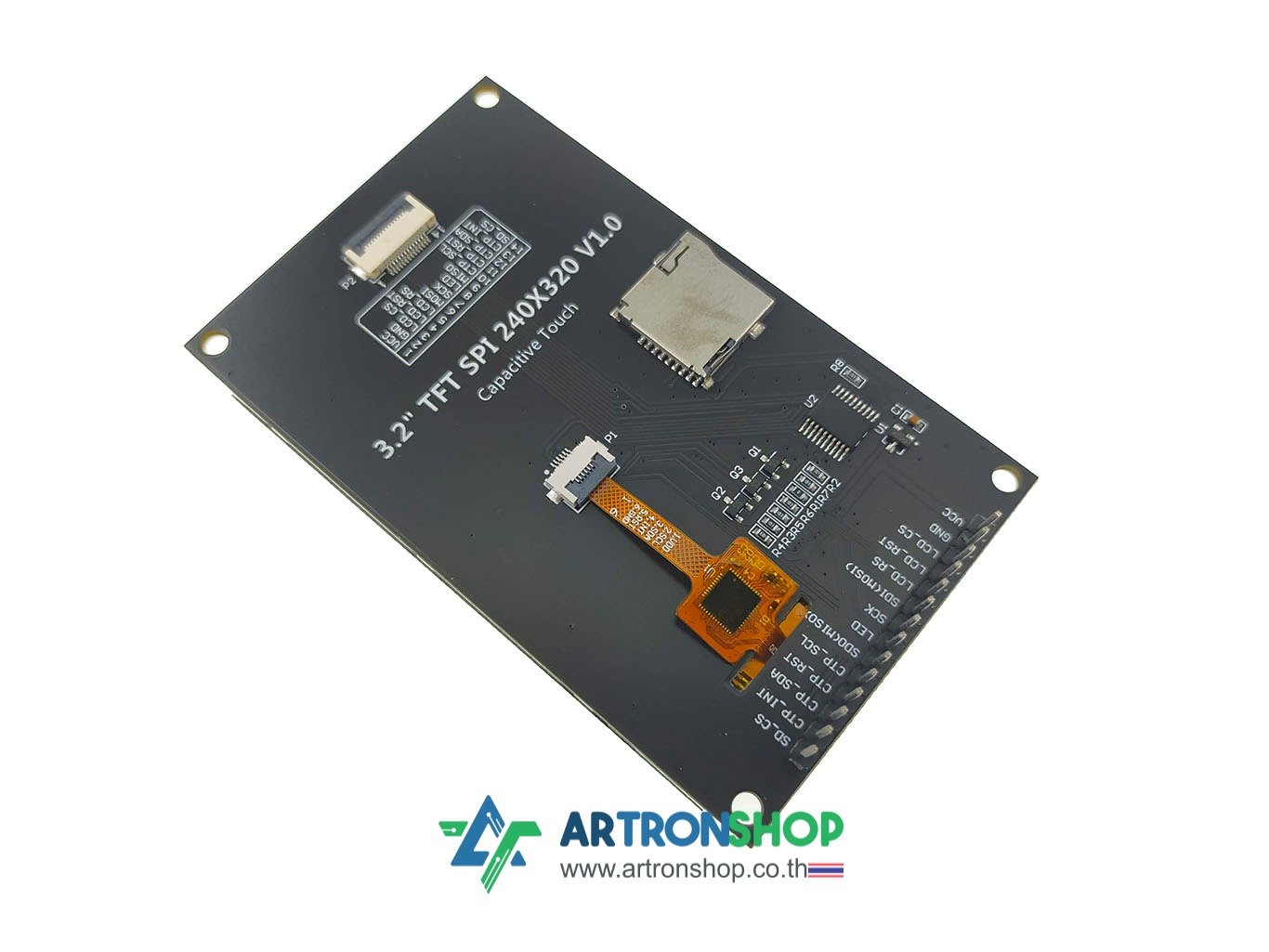

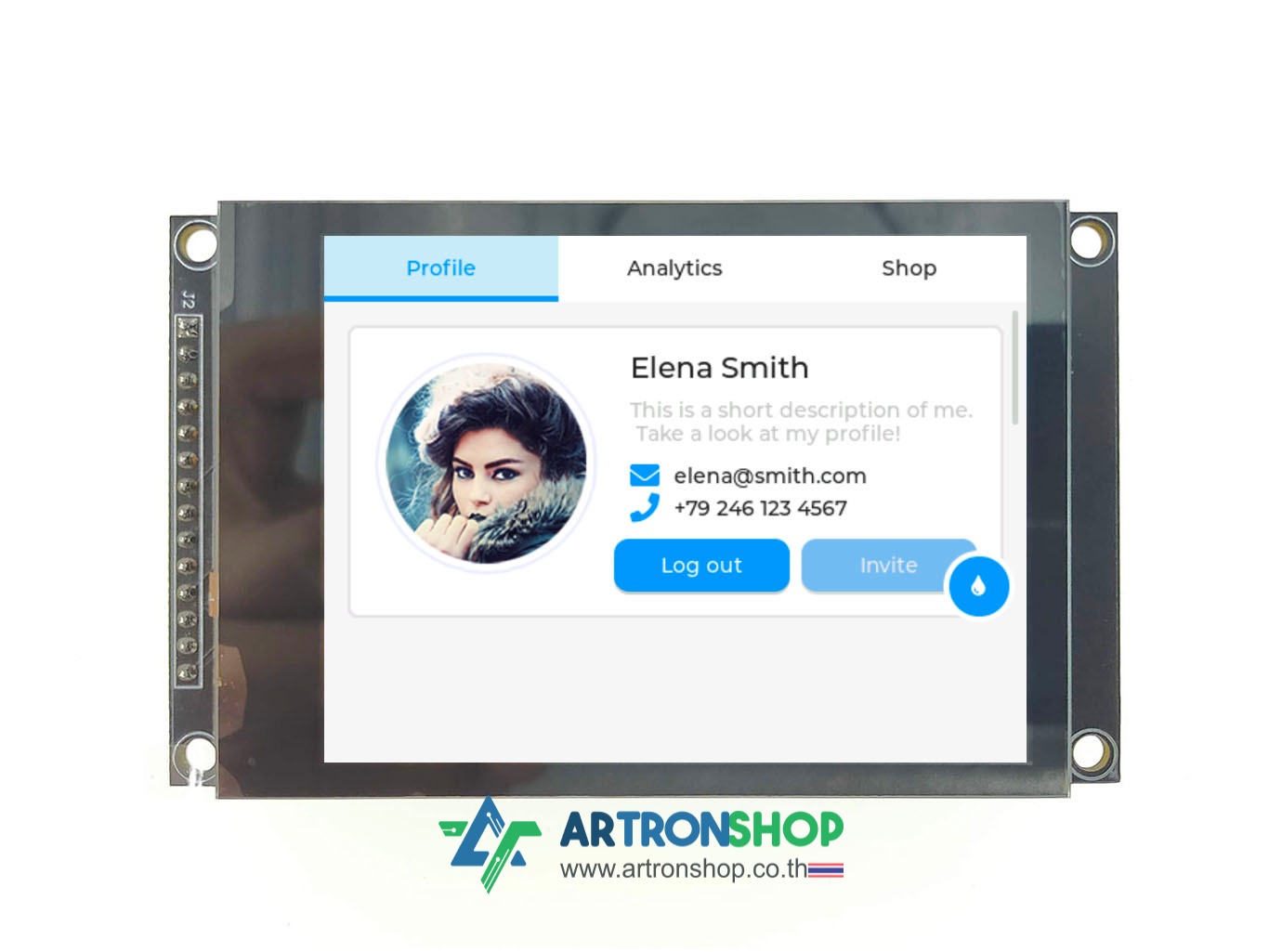

จอ TFT LCD ขนาด 3.2 นิ้ว ทัช Capacitive ILI9341V 4-Wire SPI

จอ TFT LCD ขนาด 3.2 นิ้ว ทัช Capacitive ILI9341V 4-Wire SPI ความละเอียด 320x240 พิเซล แสดงผลได้ 65k สี สื่อสารกับไมโครคอนโทรลเลอร์ผ่านอินเตอร์เฟส SPI แบบสาย 4 เส้น ความเร็วสูงสุด 40 MHz มาพร้อมกับทัชสกรีนแบบ Capacitive ตรวจจับตำแหน่งการสัมผัสได้รวดเร็วแม่นยำ ไม่ต้องออกแรงกดสื่อสารกับไมโครคอนโทรลเลอร์ผ่านอินเตอร์เฟส I2C รองรับความเร็วสูงสุด 400 kHz ใช้ในงานที่ต้องการการแสดงผลและการสัมผัสผู้ใช้ เช่น ตู้เติมเงินมือถือ, ตู้กดบัตรคิว, หน้าจอแสดงผลค่าจากเซ็นเซอร์, หน้าจอเครื่องมืออิเล็กทรอนิกส์เฉพาะทางด้านการแพทย์ การทหาร การเกษตร เป็นต้น

รายละเอียดเชิงเทคนิค

• ขนาดหน้าจอ 3.2 นิ้ว ความละเอียด 320 x 240 พิเซล แสดงผลได้ 64K สี (RGB565)
• หน้าจอแบบ IPS แสดงผลสีถูกต้องในทุกมุมมอง
• มาพร้อมทัชแบบ Capacitive ตรวจจับการสัมผัสของผู้ใช้โดยใช้การเปลี่ยนแปลงสนามไฟฟ้าขนาดเล็กเมื่อมนุษย์สัมผัสบนจอ ซึ่งมีความแม่นยำ และเชื่อถือได้กว่าทัช Resistive มาก
• ชิปควบคุมหน้าจอ ILI9341V มาพร้อม GRAM ในตัว สื่อสารระหว่างไมโครคอนโทรลเลอร์ผ่าน SPI แบบสาย 4 เส้น คือ MOSI, MISO, SCK, CS
• ชิปทัชเบอร์ FT6336U รองรับการสัมผัส 2 จุด มาพร้อมระบบ Auto-calibration ทำให้ได้พิกัดที่สัมผัสเที่ยงตรงแม่นยำโดยไม่ต้องปรับแต่ง ไม่ต้องเขียนโค้ด ไม่ต้องเทียบค่าใด ๆ ก่อน ความเร็วตรวจจับจุดสัมผัส 100 Hz
• ควบคุมการเปิด-ปิด Backlight ผ่านการควบคุมลอจิกขา LED รองรับการควบคุมด้วย PWM เพื่อใช้ปรับความสว่างของหน้าจอ
• มาพร้อมวงจรจัดการพลังงาน และ Logic Level Converter รองรับการเชื่อมต่อกับไมโครคอนโทรลเลอร์ทั้ง 5V และ 3.3V ทำให้ใช้งานได้กับบอร์ดไมโครคอนโทรลเลอร์ทุกรุ่น
• มาพร้อมช่องเสียบ MicroSD Card รองรับการอ่าน-เขียนไฟล์ เขียนโปรแกรมดึงรูป ดึงวีดีโอ มาแสดงผลหน้าจอได้ ใช้ขา MISO, MOSI, SCK ร่วมกับชิปควบคุมหน้าจอ (แยกขา CS จากจอ)

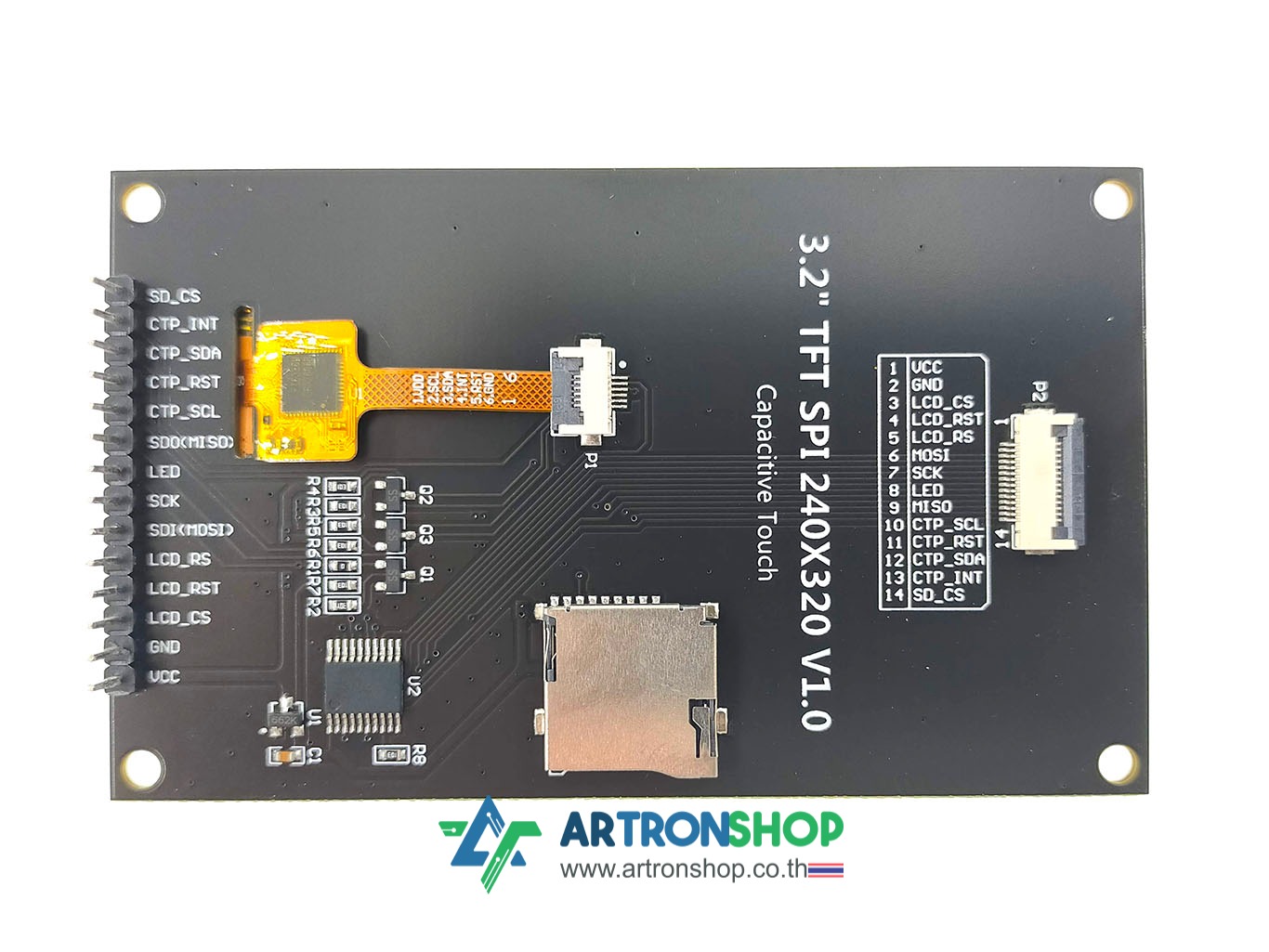

• เชื่อมต่อกับไมโครคอนโทรลเลอร์ผ่านก้างปลาระยะขา 2.54 มิลลิเมตร ใช้กับสายจั้มเปอร์ เสียบลงโพรโทบอร์ดได้ หรือต่อใช้งานผ่าน FPC 14 พิน ระยะขา 0.5 มิลลิเมตร
• เขียนโปรแกรมสั่งงานภาษา C/C++ ด้วย Arduino IDE / PlatformIO ใช้งานร่วมกับไลบรารี่ TFT_eSPI ได้ และรองรับไลบรารี่ LVGL ออกแบบหน้าจอด้วยโปรแกรม SquareLine Studio ได้
• ใช้แรงดันไฟฟ้า 3.3V ถึง 5V
• ความสว่างหน้าจอ 300 cd/m²
• ทำงานได้ที่อุณหภูมิ -10 ถึง 50 ℃ จัดเก็บได้ที่อุณหภูมิ -20 ถึง 60 ℃
• ขนาด 48.96 x 73.44 มิลลิเมตร

สินค้าประกอบด้วย

1. โมดูลจอ TFT LCD ขนาด 3.2 นิ้ว พร้อมทัช Capacitive จำนวน 1 ชิ้น
2. สาย FPC 0.5 มิล แบบหัว-ท้ายสลับด้าน ความยาว 30 เซ็นฯ จำนวน 1 เส้น

การใช้งาน

การต่อใช้งานกับ ESP32

การต่อใช้งานกับ Arduino

ใช้งานร่วมกับไลบรารี่ TFT_eSPI อ่านบทความฉบับเต็มได้ที่ การใช้งานจอ LCD TFT ร่วมกับ ESP32 ด้วยไลบรารี่ TFT_eSPI
