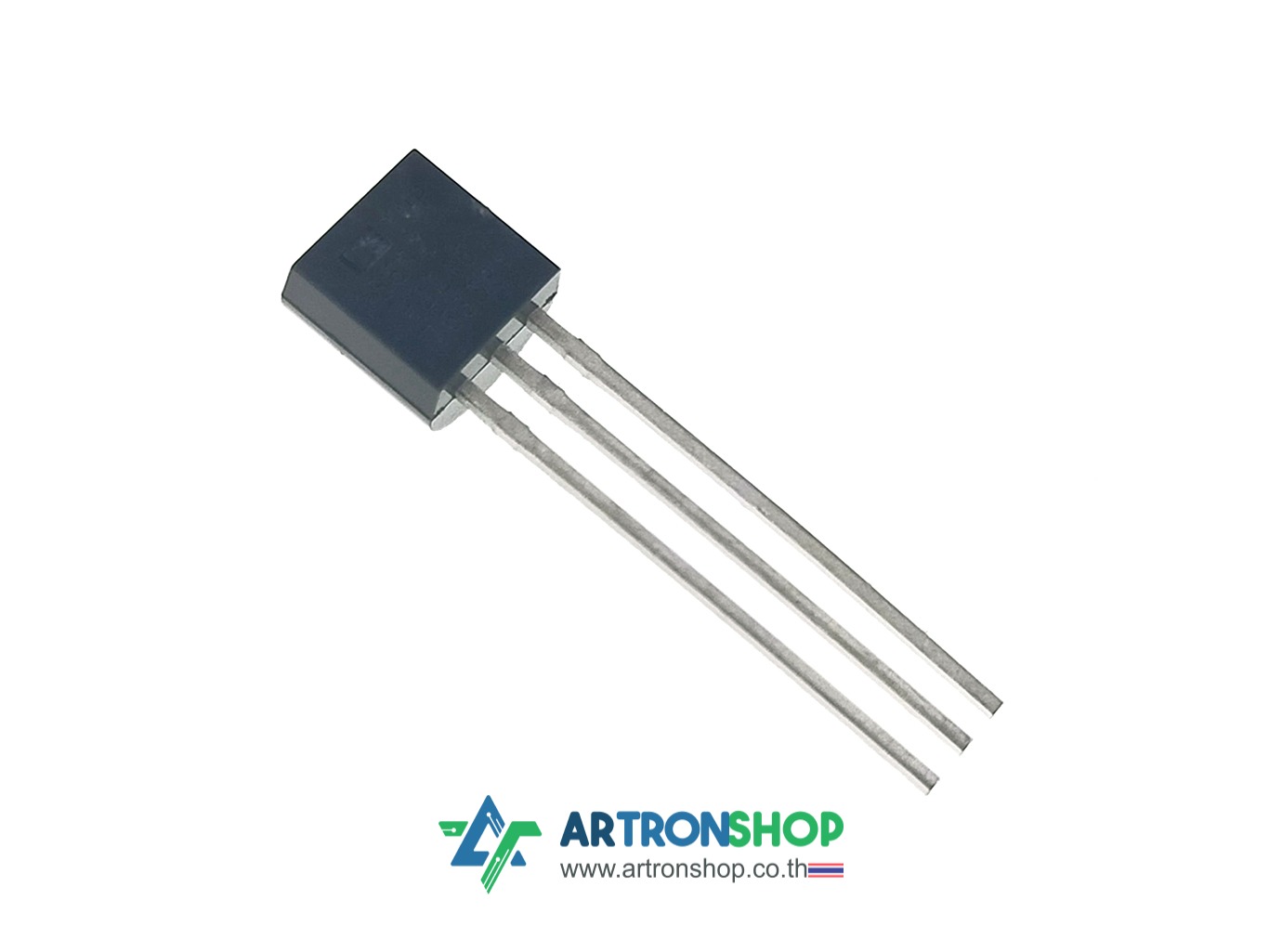

TMP36GZ ไอซีวัดอุณหภูมิ แอนะล็อก

TMP36GZ ไอซีวัดอุณหภูมิ แอนะล็อก วัดอุณหภูมิได้ −40°C ถึง +125°C ความแม่นยำ ±2°C ความละเอียด ±0.5°C ให้เอาต์พุตเป็นแรงดัน 10mV/°C ใช้แรงดันไฟฟ้าได้ 2.7V ถึง 5.5V ตัวถังไอซีแบบ TO-92

รูปที่ 1 ความสัมพันธ์ระหว่างอุณหภูมิและแรงดันเอาต์พุต

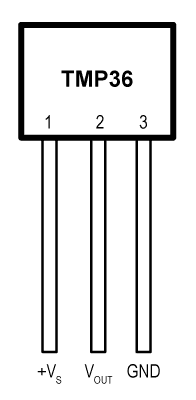

รูปที่ 2 ตำแหน่งขาต่อใช้งานของ TMP36GZ

รายละเอียดเชิงเทคนิค

• เป็นไอซีวัดอุณหภูมิ
• วัดอุณหภูมิได้ −40°C ถึง +125°C
• ความแม่นยำ ±2°C
• ความละเอียด ±0.5°C
• ให้เอาต์พุตเป็นแรงดัน 10mV/°C
• ให้แรงดันเอาต์พุต 750mV ที่ 25°C
• ใช้แรงดันไฟฟ้าได้ 2.7V ถึง 5.5V
• ตัวถังไอซีแบบ TO-92

สินค้าประกอบด้วย

• TMP36GZ ไอซีวัดอุณหภูมิ แอนะล็อก จำนวน 1 ชิ้น

การใช้งาน

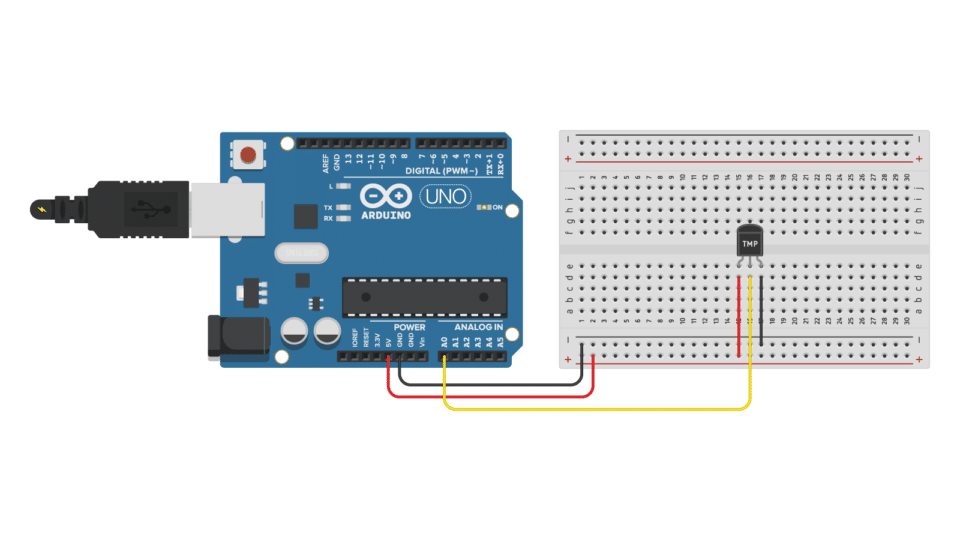

การเชื่อมต่อกับ Arduino IDE ให้ต่อตามด้านล่างนี้

ใช้โค้ดโปรแกรมต่อไปนี้ในการทดสอบ

• https://gist.github.com/maxpromer/a7c8e60de346e6db5b94b7d9bc80471f

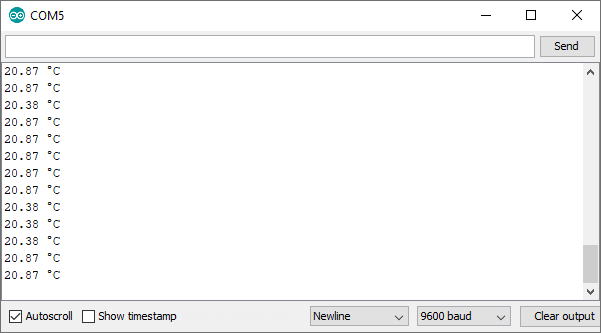

อัพโหลดโปรแกรมเสร็จ เปิด Serial Monitor ค่าอุณหภูมิที่วัดได้ก็จะแสดงขึ้นมาแล้ว

อ่านรายละเอียดการใช้งานฉบับเต็มได้ที่ https://www.makerguides.com/tmp36-arduino-tutorial/
