ESP32-S3-N16R8 บอร์ดพัฒนา ESP32-S3 รอม 16MB แรม 8MB

ESP32-S3-N16R8 บอร์ดพัฒนา ESP32-S3 รอม 16MB แรม 8MB ชิป ESP32 ซีรีย์ S รุ่นล่าสุด เร็วแรงกว่า ESP32 รุ่นธรรมดา มาพร้อมคำสั่งประมวลผล AI ในซีพียู, USB-OTG, วงจร LCD, วงจรกล้อง, WiFi 2.4 GHz, 802.11 b/g/n อัพเกรดบลูทูธเป็นเวอร์ชั่น 5 (LE) เพิ่มขาต่อใช้งานเป็น 45 ขา รองรับการเชื่อมต่อ SPI x2, I2S x2, I2C x2, PWM, RMT, ADC, UART x3, SD/MMC host และ CAN ซีพียูสัญญาณนาฬิกา 240MHz, SRAM ขนาด 512KB, Flash ขนาด 16MB และ PSRAM ขนาด 8MB เชื่อมต่อแบบ Parallel รองรับการเขียนโปรแกรมด้วย Arduino IDE, PlatformIO และ Espressif-IDE

รุ่นนี้แรม 8MB เชื่อมต่อแบบ Parallel ทำงานได้เร็วกว่ารุ่นแรม 2MB เชื่อมต่อแบบ QSPI

รายละเอียดเชิงเทคนิค

• เป็นบอร์ดไมโครคอนโทรลเลอร์ที่มาพร้อมการเชื่อมต่อ WiFi และบลูทูธ
• ชิป ESP32-S3 เป็นรุ่นอัพเกรดของ ESP32, ESP8266
• ซีพียู XTensa LX7 แบบ 2 แกน (dual-core) ทำงานที่สัญญาณนาฬิกา 240MHz
• มาพร้อมพื้นที่เก็บโปรแกรมและข้อมูล (Flash) ขนาด 16MB, แรมภายใน (SRAM) 512KB, แรมภายนอก (PSRAM) 8MB
• รองรับการเชื่อมต่ออินเตอร์เน็ตผ่าน WiFi 2.4 GHz, 802.11 b/g/n
• รองรับการเชื่อมต่อบลูทูธ 5 (LE)
• ขาต่อใช้งาน 45 ขา รองรับการเชื่อมต่อ GPIO, SPI x2, I2S x2, I2C x2, PWM, RMT, ADC, UART x3, SD/MMC host และ CAN

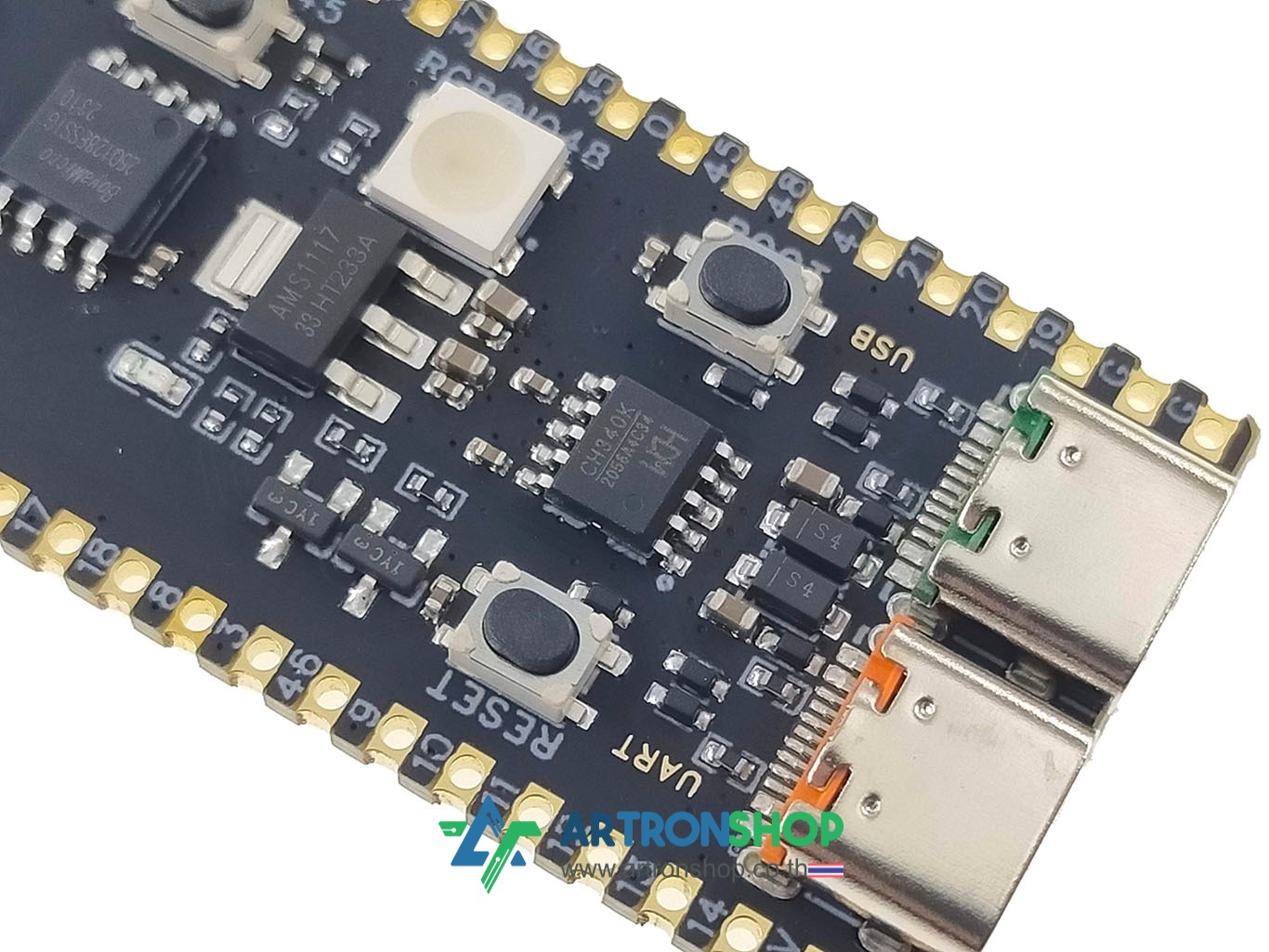

• บนบอร์ดมาพร้อมวงจรอัพโหลดโปรแกรมผ่านชิป USB to UART เข้าโหมดอัพโหลดโปรแกรมอัตโนมัติ
• ใช้ชิปอัพโหลด CH340
• ใช้ชิป NOR Flash เก็บโปรแกรม เชื่อมต่อกับไมโครคอนโทรลเลอร์ผ่าน QSPI อัพโหลดโปรแกรมซ้ำได้ 1 แสนครั้ง

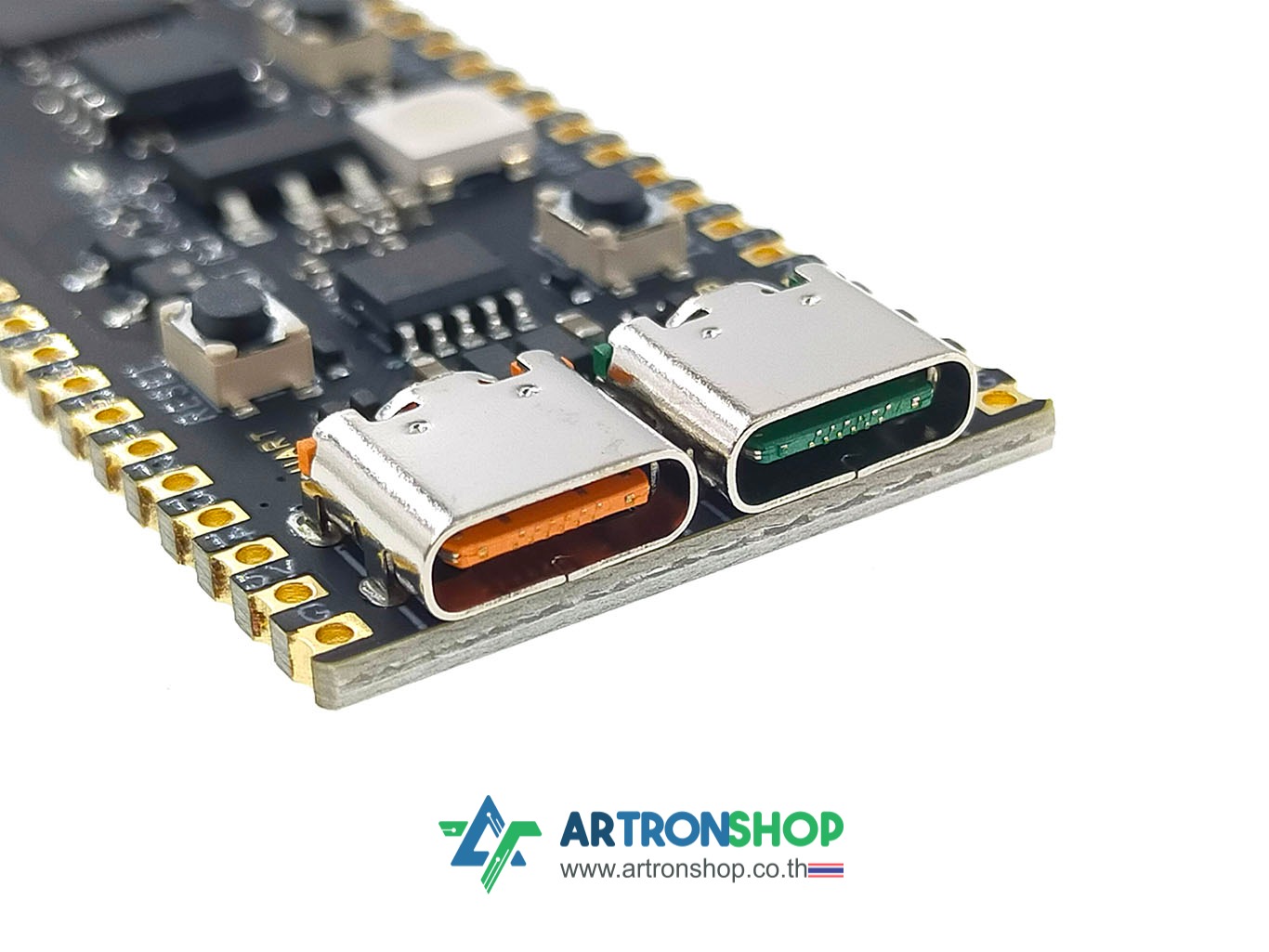

• มีช่องต่อ USB-OTG ใช้อัพโหลดโปรแกรม หรือเป็น USB Host

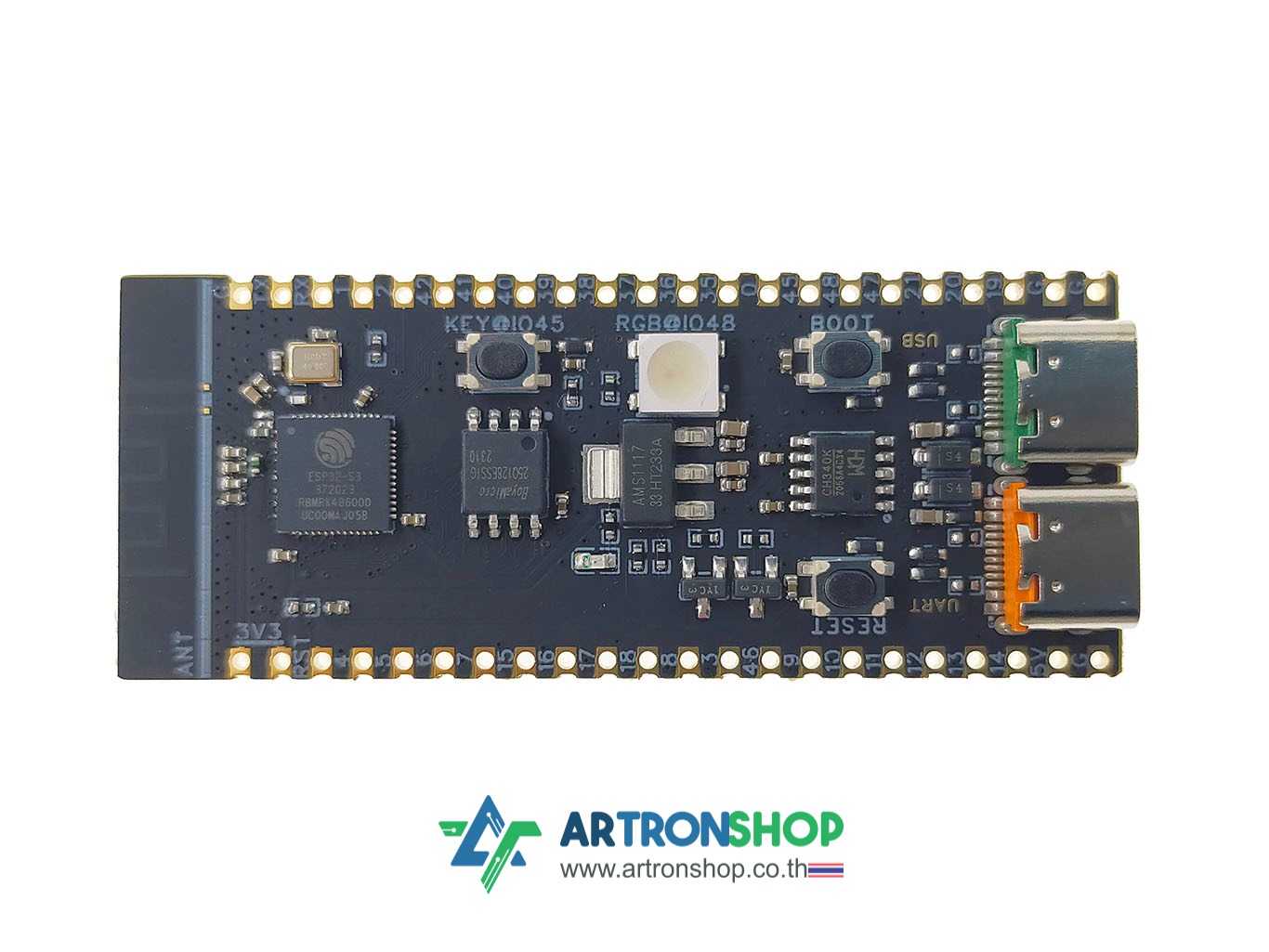

• มีหลอดแอลดีอีแสดงสถานะไฟเลี้ยง และหลอดแอลอีดีแบบ RGB WS2812 โปรแกรมสีได้อิสระ
• มีสวิตช์กดติด-ปล่อยดับ สำหรับ Reset บอร์ด, สวิตช์ BOOT บังคับเข้าโหมดอัพโหลดโปรแกรม และสวิตช์โปรแกรมได้อิสระ

สินค้าประกอบด้วย

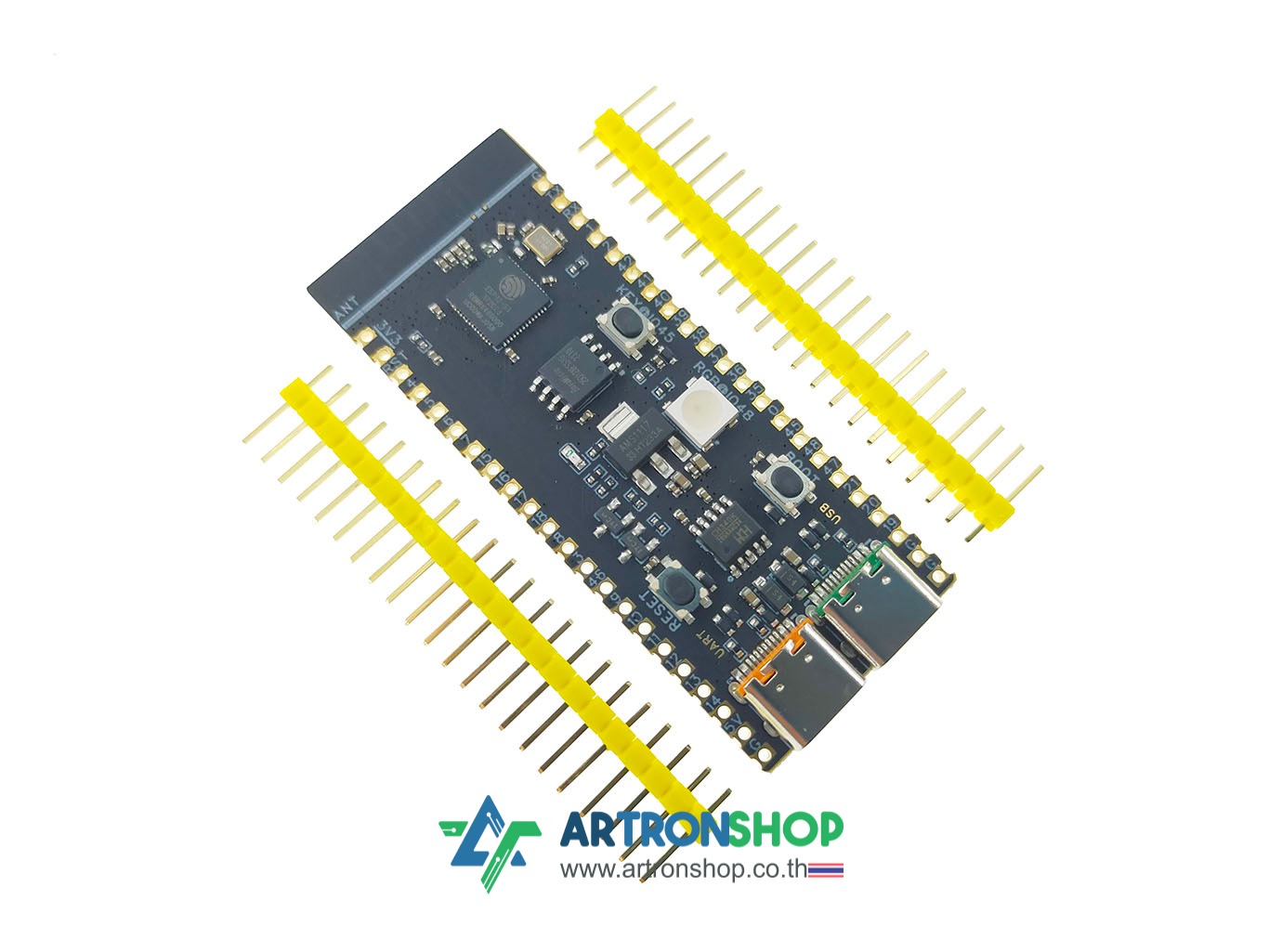

• บอร์ดพัฒนา ESP32-S3 จำนวน 1 บอร์ด
• ก้างปลา จำนวน 2 ชุด

การใช้งาน

ใช้งานเหมือน ESP32 ปกติ แต่ขั้นตอนเลือกบอร์ดในโปรแกรม Arduino IDE ให้เลือกเป็น ESP32-S3 Dev Module

รายละเอียดเพิ่มเติม

• ESP32-S3 Wi-Fi & Bluetooth 5 (LE) MCU
• ESP32-S3 Series Datasheet
• ESP32S3 - Technical Reference Manual
