ATD3.5-S3 CAN bus shield โมดูลเสริม CAN bus สำหรับ ATD3.5-S3

ATD3.5-S3 CAN bus shield โมดูลเสริม CAN bus สำหรับ ATD3.5-S3 รองรับการติดต่อสื่อสารกับอุปกรณ์ CAN bus ความเร็วสูงสุด 1 Mbps ใช้ชิปจาก TI ยึดมาตรฐาน ISO 11898-2 ใช้แรงดันไฟฟ้า 3.3V มีจุดจั้มใช้ RT (Terminal Resistor) จุดต่อสายไฟใช้เทอมินัล 3.81 มิลลิเมตร

*ขอสงวนสิทธิ์จำหน่ายสินค้านี้ให้เฉพาะลูกค้าที่ซื้อ ATD3.5-S3 เท่านั้น

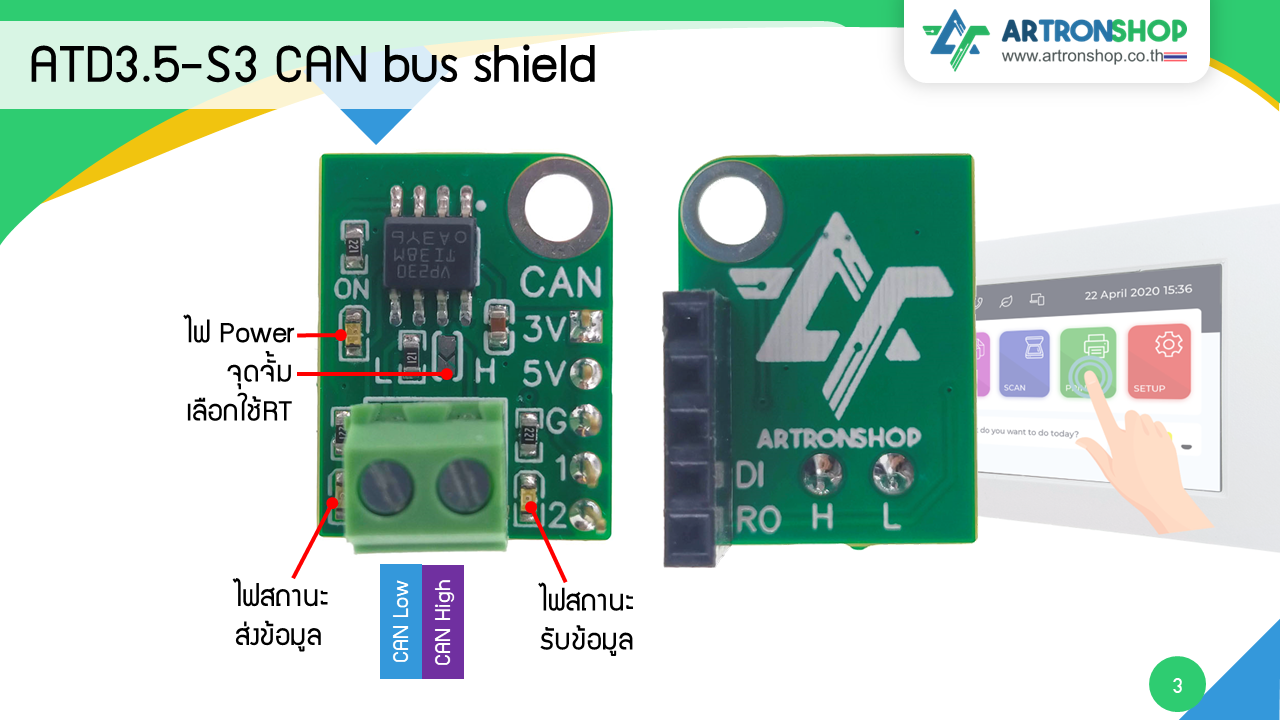

รูปที่ 1 ส่วนประกอบของ ATD3.5-S3 CAN bus shield

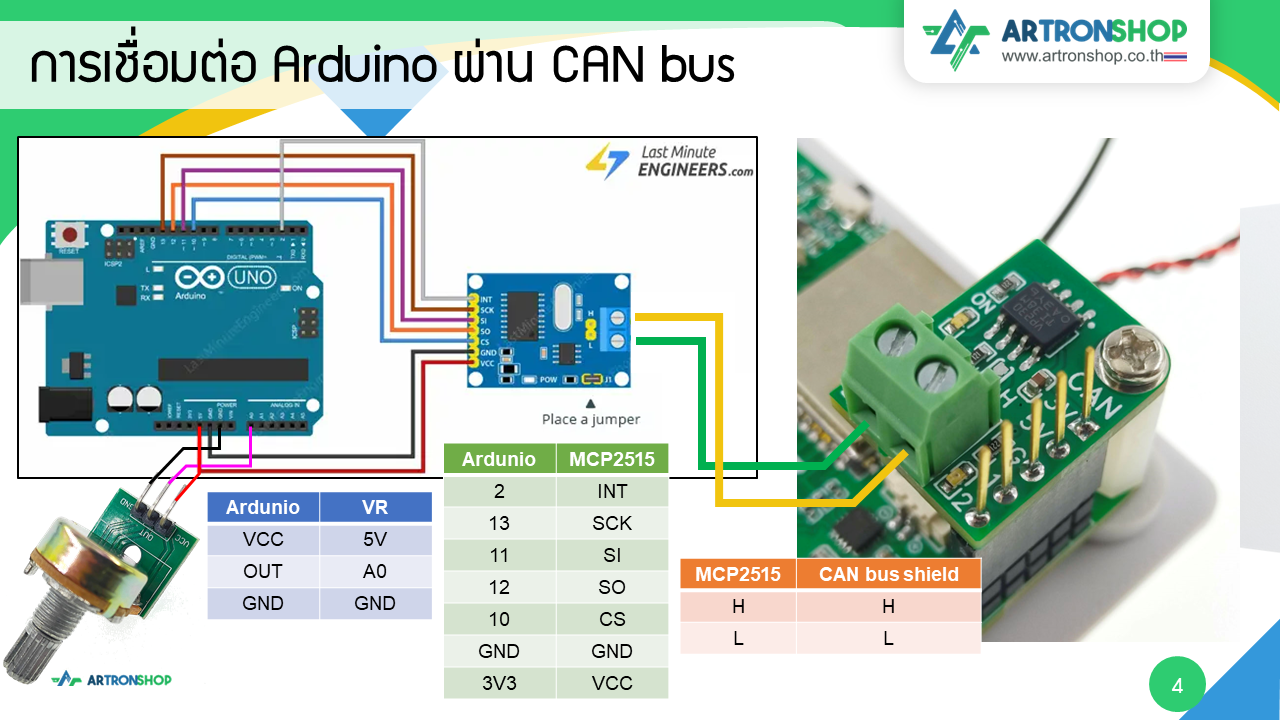

รูปที่ 2 ตัวอย่างการต่อเข้ากับ Arduino Uno R3 เพื่อสื่อสารระหว่างจอ ATD3.5-S3 กับบอร์ด Arduino ผ่าน CAN bus

รายละเอียดเชิงเทคนิค

• ใช้ทำให้ ATD3.5-S3 เชื่อมต่อกับอุปกรณ์ CAN bus ได้
• ความเร็วสูงสุด 1 Mbps
• เข้ากันได้กับมาตรฐาน ISO 11898-2
• ใช้แรงดันไฟฟ้า 3.3V ในการทำงาน
• มีหลอดแอลอีดีสีเขียว แสดงสถานะได้รับไฟเลี้ยง
• มีหลอดแอลอีดีสีส้ม แสดงสถานะรับ-ส่งข้อมูล

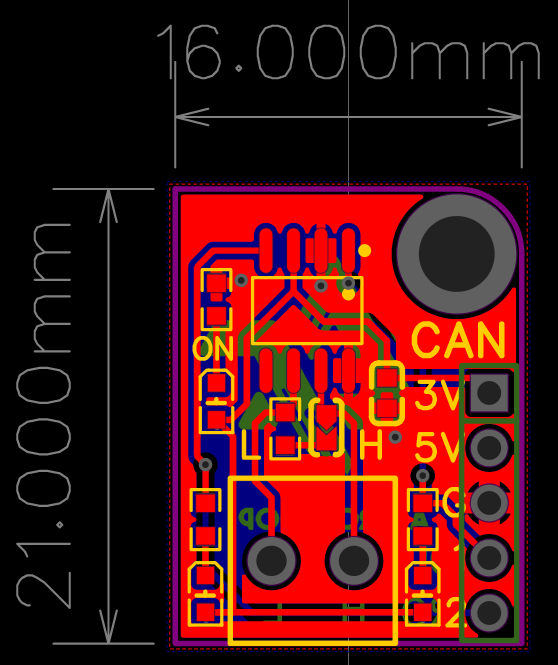

• ขนาด 16 * 21 มิลลิเมตร

สินค้าประกอบด้วย

1. ATD3.5-S3 CAN bus shield จำนวน 1 ชิ้น
2. เสารองน็อตไนล่อน จำนวน 1 ชิ้น

การใช้งาน

ATD3.5-S3 | EP.20 การเชื่อมต่อกับ CAN bus ตัวอย่างสื่อสารกับบอร์ด Arduino ผ่าน CAN bus

ดูคลิปสอนใช้จอ ATD3.5-S3 อื่น ๆ ได้ที่ https://www.youtube.com/watch?v=DPCeFnnydxU&list=PLPNtwY2m8Knh0PPud7tMRV3DWBx__7Rar

บทความ CAN bus ตอนที่ 1 ทฤษฎี CAN : https://www.artronshop.co.th/b/101

บทความ CAN bus ตอนที่ 2 เรียนรู้ CAN ผ่าน ESP32 : https://www.artronshop.co.th/b/102
