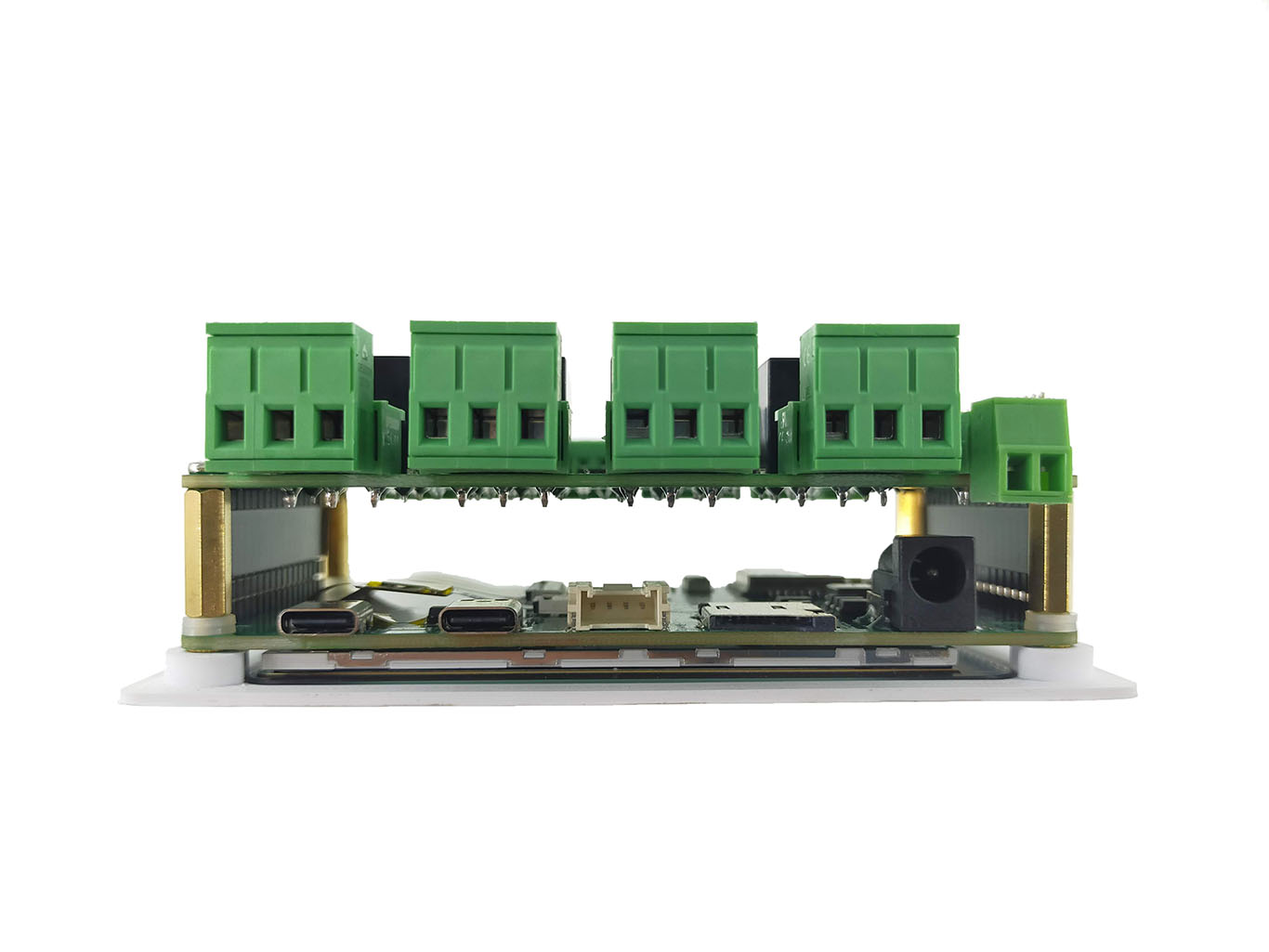

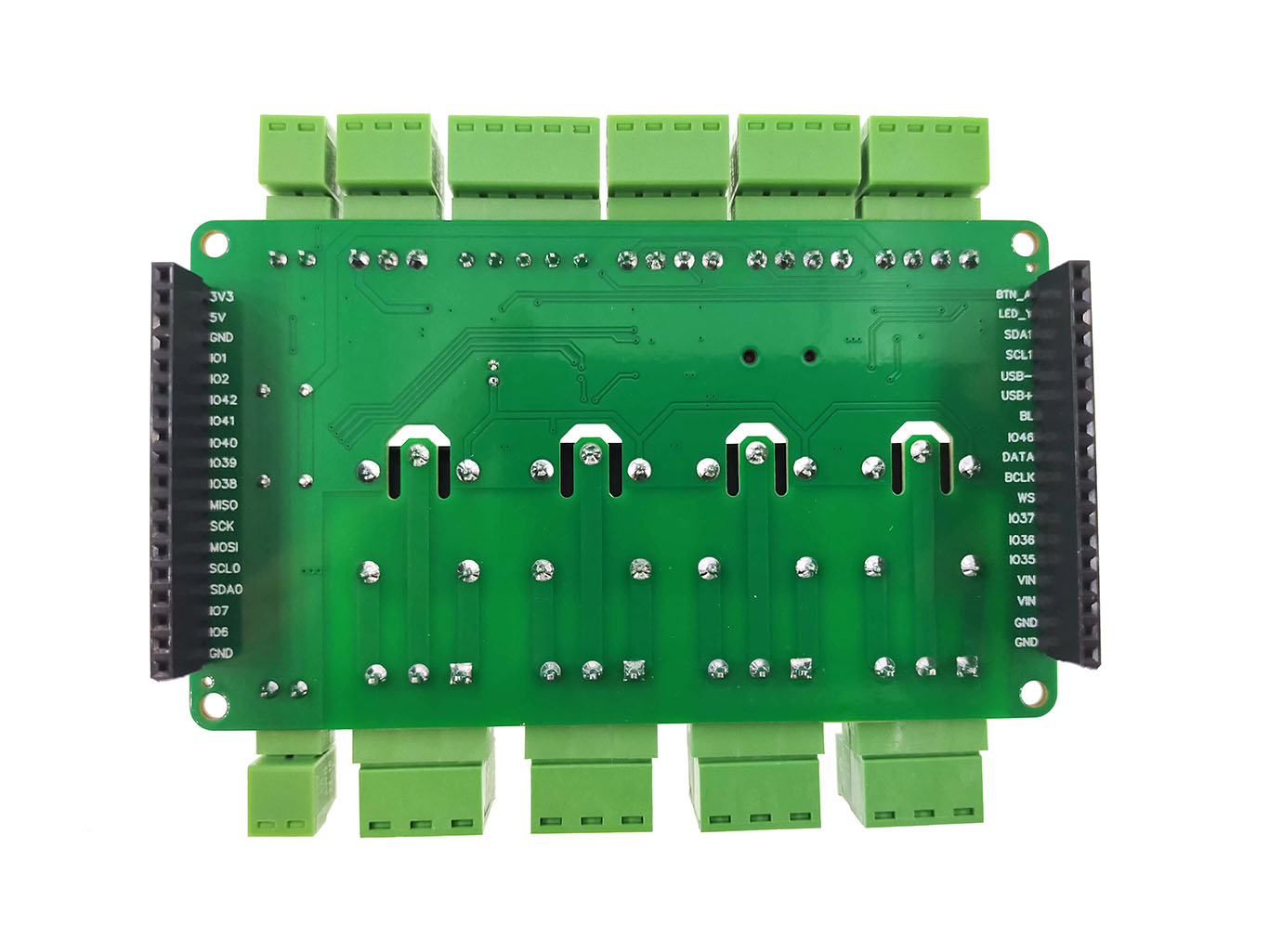

ATD3.5-S3 Farm1 shield บอร์ดเสริม ATD3.5-S3 ทำระบบฟาร์มอัจฉริยะ

ATD3.5-S3 Farm1 shield บอร์ดเสริม ATD3.5-S3 ทำระบบฟาร์มอัจฉริยะ มีโค้ดเชื่อมต่อกับ HandySense ให้พร้อมใช้งาน ดูค่าจากเซ็นเซอร์ ตั้งค่าการทำงานของปั้ม วาว์ด หลอดไฟผ่าหน้าจอหรือผ่านหน้าเว็บ (HandySense) สามารถเปลี่ยนการตั้งค่าควบคุมได้ผ่านหน้าจอ ใช้งานได้ทั้งแบบออฟไลน์ (ไม่มีอินเตอร์เน็ต) และแบบออนไลน์ (เชื่อมต่ออินเตอร์เน็ต)

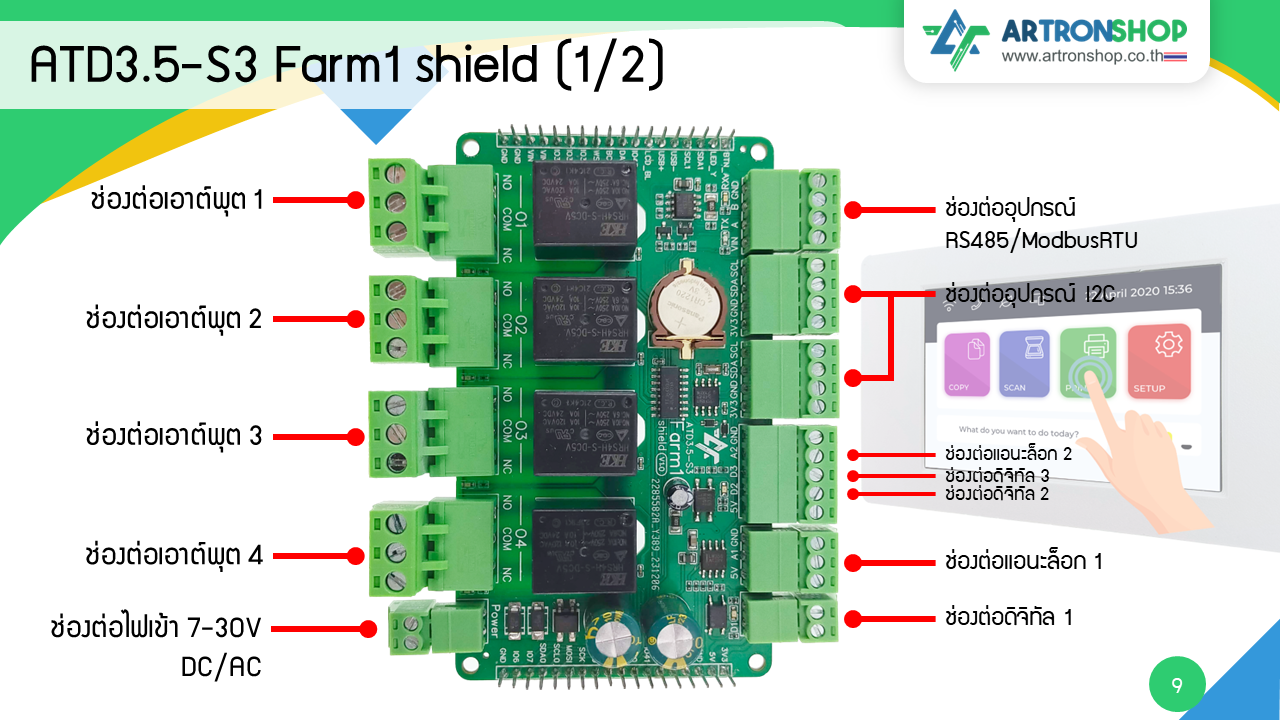

รูปที่ 1 ส่วนประกอบของบอร์ด ATD3.5-S3 Farm1 shield

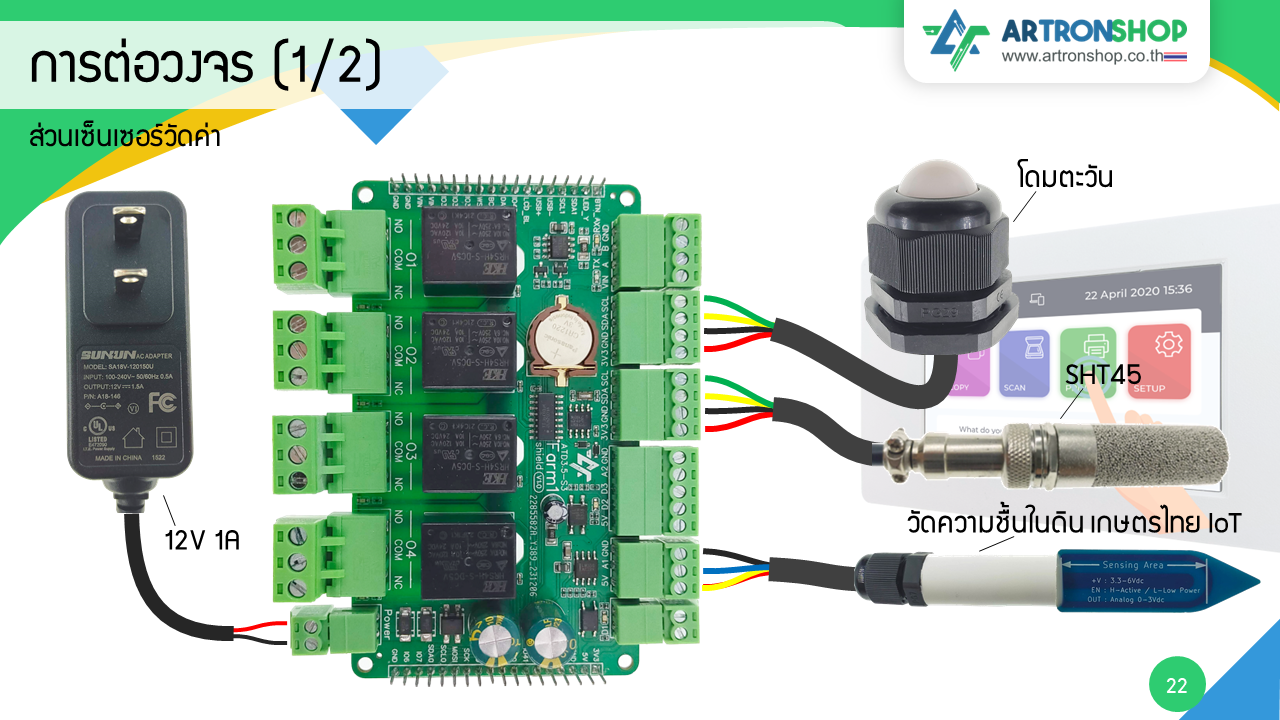

รูปที่ 2 การต่อวงจรใช้งานส่วนเซ็นเซอร์และภาคจ่ายไฟ

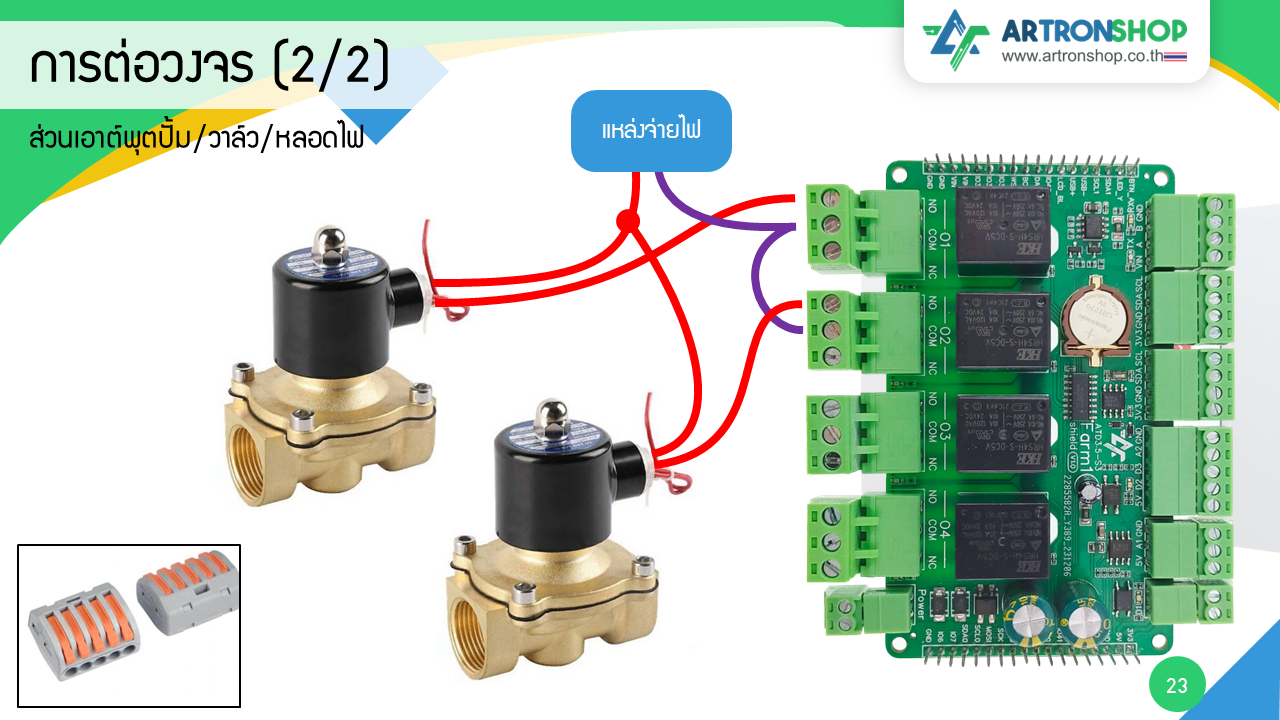

รูปที่ 3 การต่อวงจรใช้งานเข้ากับโซลินอยด์วาล์ว / ปั้มน้ำ

มีคลิปสอนใช้งานให้ ดูคลิปแล้วทำตามใช้งานทันที

หมายเหตุ. สินค้านี้รับประกันใช้งานได้หากทำตามที่คู่มือกำหนด การใช้งานนอกเหนือคู่มือระบุ เช่น การเพิ่มจำนวนเซ็นเซอร์, การใช้งานกับแพลตฟอร์มอื่น, การแก้โปรแกรมส่วนที่ไม่ระบุในคู่มือ อยู่นอกเหนือการรับประกัน

รายละเอียดเชิงเทคนิค

• เป็นบอร์ดเสริมของ ATD3.5-S3 บอร์ด ESP32-S3 พร้อมจอ 3.5 นิ้ว ทัช Capacitive

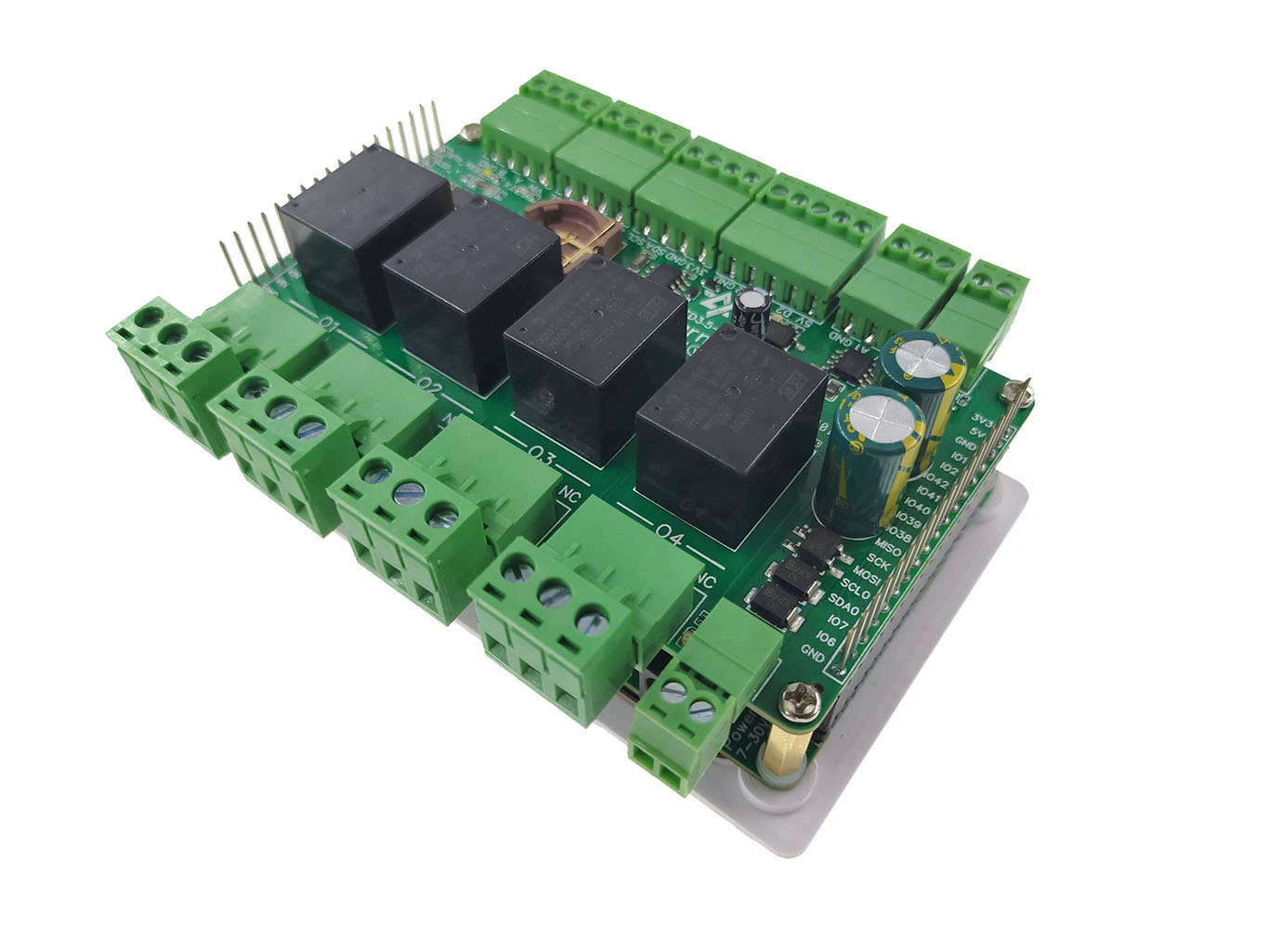

• มีช่องต่อเอาต์พุตผ่านรีเลย์ 4 ช่อง ข้อจำกัดทางไฟฟ้า 10A / 250V รองรับการต่อโซลินอยด์วาล์ว, ปั้มน้ำ, หลอดไฟ มีไฟแสดงสถานะรีเลย์ทำงาน
• รีเลย์ 4 ช่อง เป็นแบบ NO-NC รองรับการต่อวงจรให้อุปกรณ์ต่อร่วมทำงานเองเมื่อไฟดับ
• รองรับการต่อเซ็นเซอร์อุณหภูมิและความชื้นอากาศ , เซ็นเซอร์วัดแสง , เซ็นเซอร์วัดความชื้นในดิน ผ่าน I2C / RS485 / Modbus RTU / สัญญาณแอนะล็อก 0-5V
• มีเฟิร์มแวร์เชื่อมต่อ HandySense พร้อมใช้งาน แจกโค้ดให้นำไปแก้ไข UI/UX ได้ตามต้องการ พัฒนาด้วย PlatformIO
• รองรับการแก้ไขโค้ดเพื่อเลือกใช้เซ็นเซอร์วัดอุณหภูมิและความชื้น SHT20 , SHT30 , SHT45 , XY-MD02 , ATS-TH
• รองรับการแก้ไขโค้ดเพื่อเลือกใช้เซ็นเซอร์วัดแสง BH1750, ATS-LUX
• รองรับการแก้ไขโค้ดเพื่อเลือกใช้เซ็นเซอร์วัดความชื้นในดินเกษตรไทย IoT
• รองรับการแก้ไขโค้ดเพิ่มรุ่นเซ็นเซอร์โดยใช้ไลบรารี่ Arduino

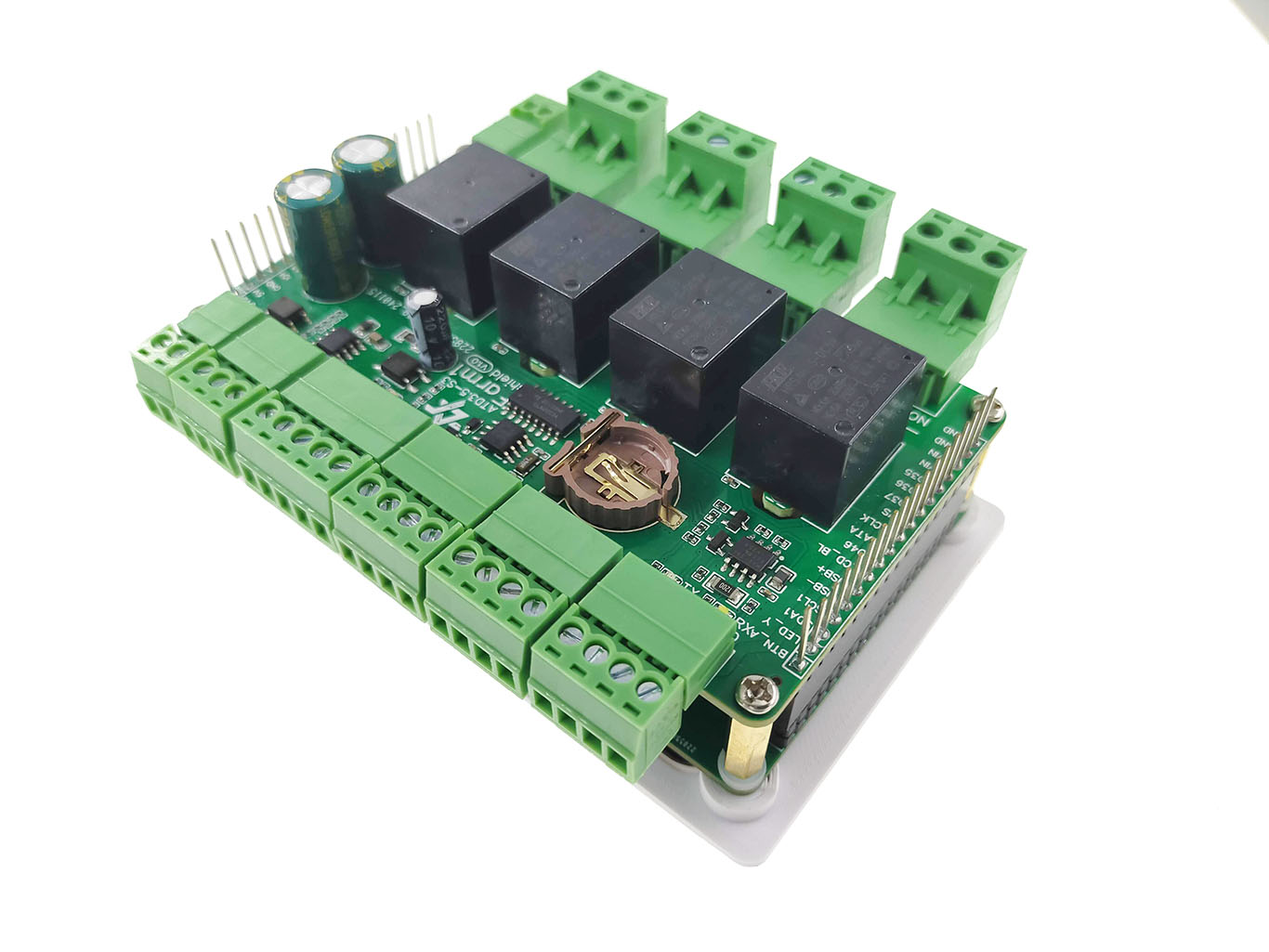

• มีวงจรนับเวลา (RTC) ด้วยไอซี PCF8563 และช่องใส่แบตเตอรี่สำรองไฟขนาด CR1220 ใช้นับเวลาเมื่อไม่มีอินเตอร์เน็ต
• วงจรแปลงสัญญาณ RS485 ใช้ไอซี MAX13487 ของแท้จาก Maxim Integrated มีไฟแสดงผลการทำงาน TX, RX
• มีช่องอินพุตสัญญาณดิจิทัล 2 ช่อง IN1, IN2 รองรับแรงดันเข้า 0 - 24V โดย IN1 รับสัญญาณเข้าแบบ bidirectional (มีแรงดันเข้าทำงานเลย) และ IN2 รับสัญญาณเข้าแบบ Forware direction (มีแรงดันเข้าถูกขั้ว จึงทำงาน) มีไฟแสดงผลการทำงาน เมื่อได้รับสัญญาณเข้าไฟจะติด
• มีช่องอินพุตสัญญาณแอนะล็อก 0 - 5V จำนวน 2 ช่อง A1, A2 มีวงจรบัพเฟอร์ภายใน
• ใช้ไฟเลี้ยง 7 - 30V AC/DC มีวงจรป้องกันไฟกระชากด้วย TVS ในตัว

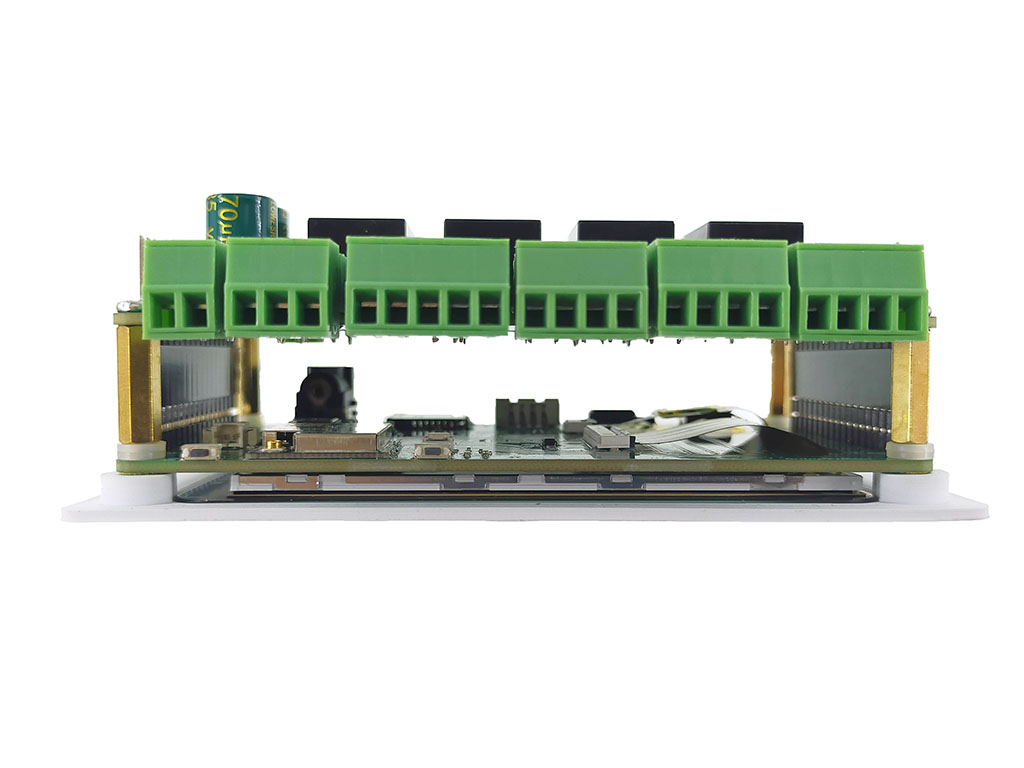

• คอนเนคเตอร์ทุกจุดใช้แบบเทอมินัลปลั๊ก สามารถถอดแยกจากบอร์ดได้อิสระ เพิ่มความสะดวกในการติดตั้ง-ซ่อมบำรุง
• ขนาด 106 x 62 มิลลิเมตร

สินค้าประกอบด้วย

1. ATD3.5-S3 Farm1 shield บอร์ดเสริม ATD3.5-S3 ทำระบบฟาร์มอัจฉริยะ จำนวน 1 บอร์ด
2. แบตเตอรี่ CR1220 จำนวน 1 ก้อน

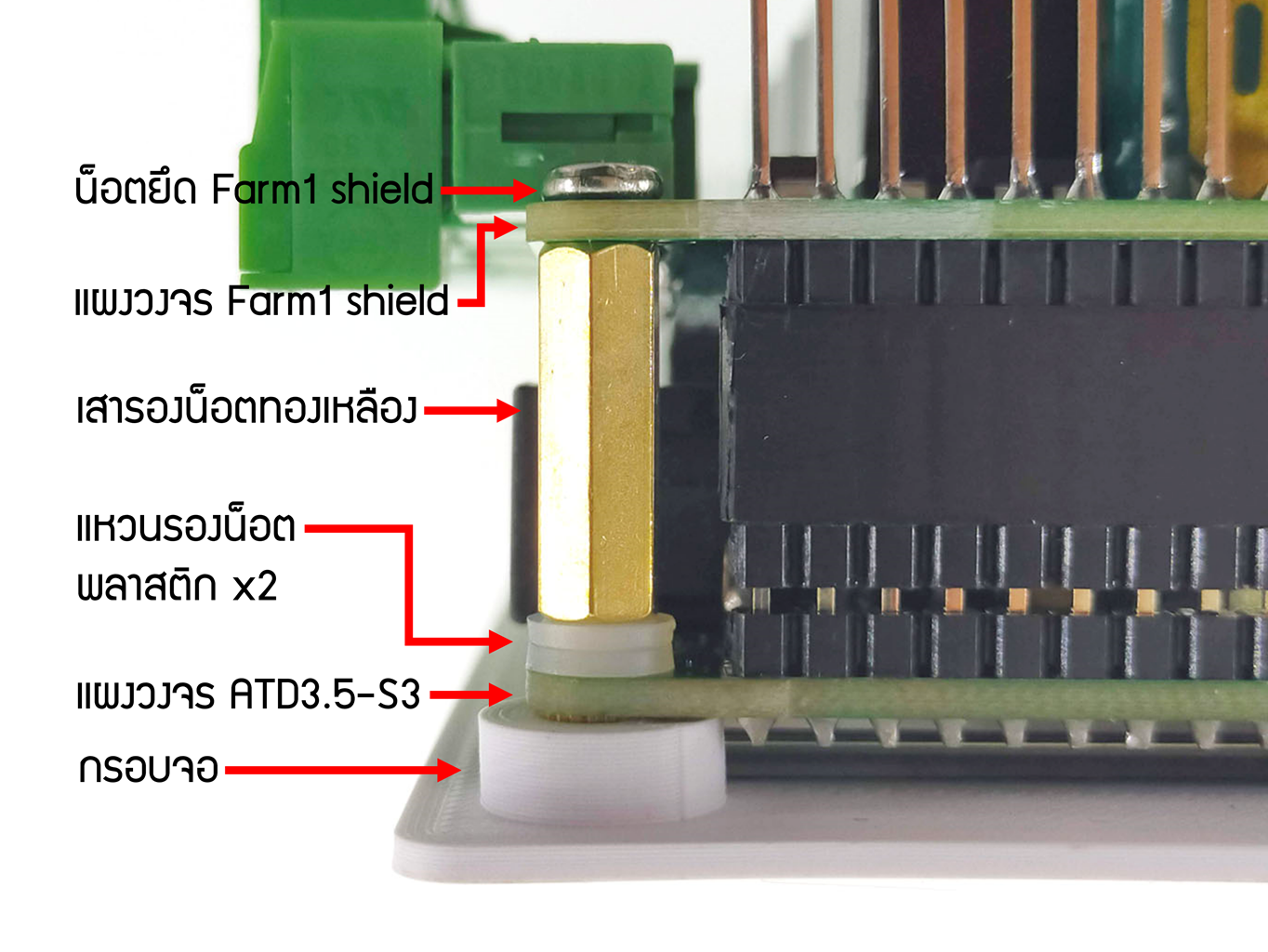

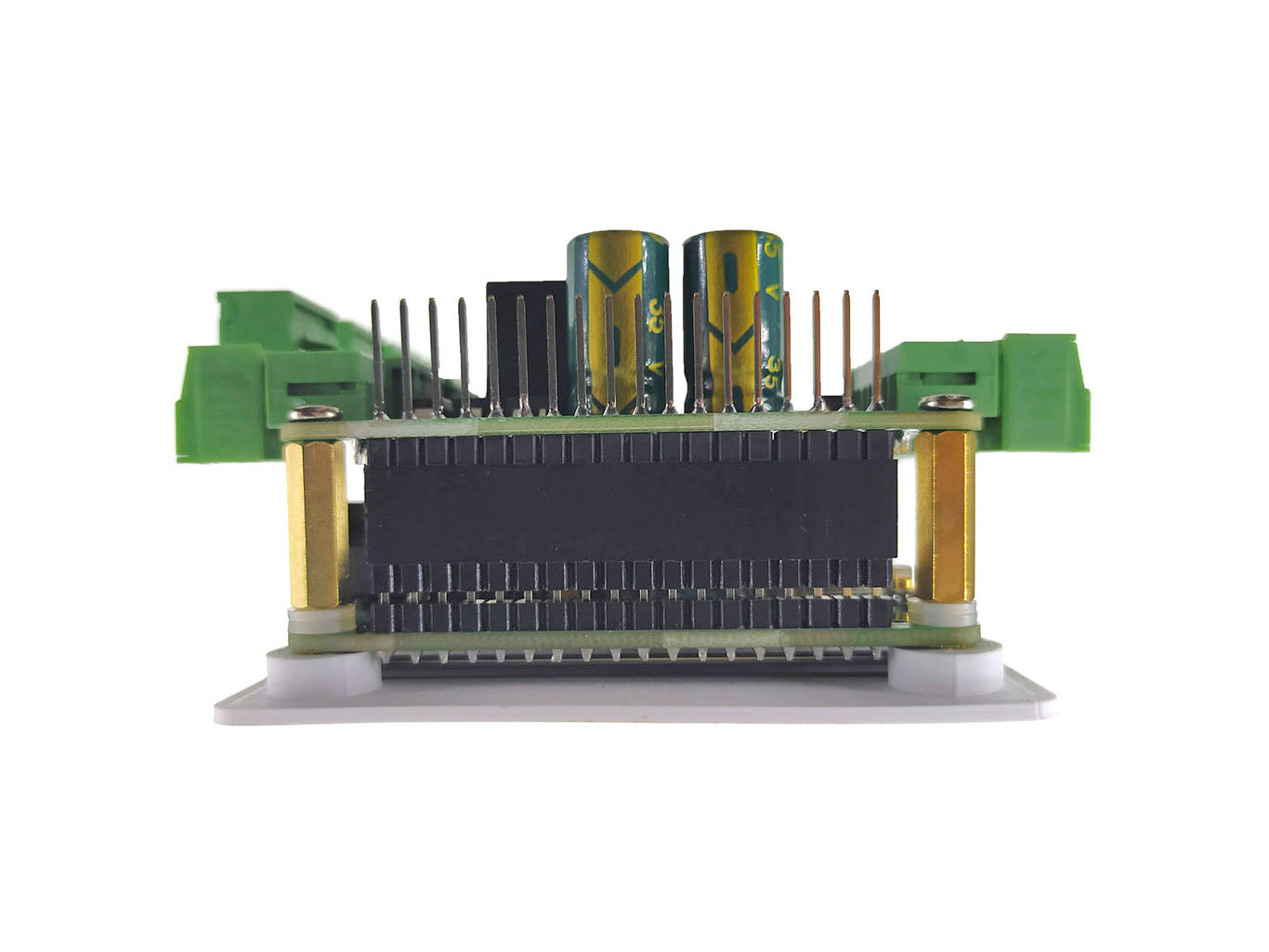

3. ชุดเสารองน็อต สำหรับยึดกับ ATD3.5-S3 จำนวน 4 ชุด

ลิ้งที่เกี่ยวข้อง

• โปรแกรมอัพโหลดเฟิร์มแวร์ (ใช้งานออนไลน์) : https://espressif.github.io/esptool-js/
• เฟิร์มแวร์เชื่อมต่อ HandySense : https://github.com/ArtronShop/ATD3.5-S3-HandySense-PIO/releases
• โค้ดโปรแกรมเฟิร์มแวร์เชื่อมต่อ HandySense : https://github.com/ArtronShop/ATD3.5-S3-HandySense-PIO
• วงจรไฟฟ้า : https://dl.artronshop.co.th/ATD-series/ATD3.5-S3%20Farm1%20shield/Schematic.pdf
• Dimension : https://dl.artronshop.co.th/ATD-series/ATD3.5-S3%20Farm1%20shield/Dimension.pdf

การใช้งาน

กดปุ่มด้านล่าง
ดาวน์โหลดเอกสาร การใช้ ATD3.5-S3 เชื่อมต่อ HandySense (PDF)

คลิปสอนใช้งาน ATD3.5-S3 เชื่อมต่อ HandySense
