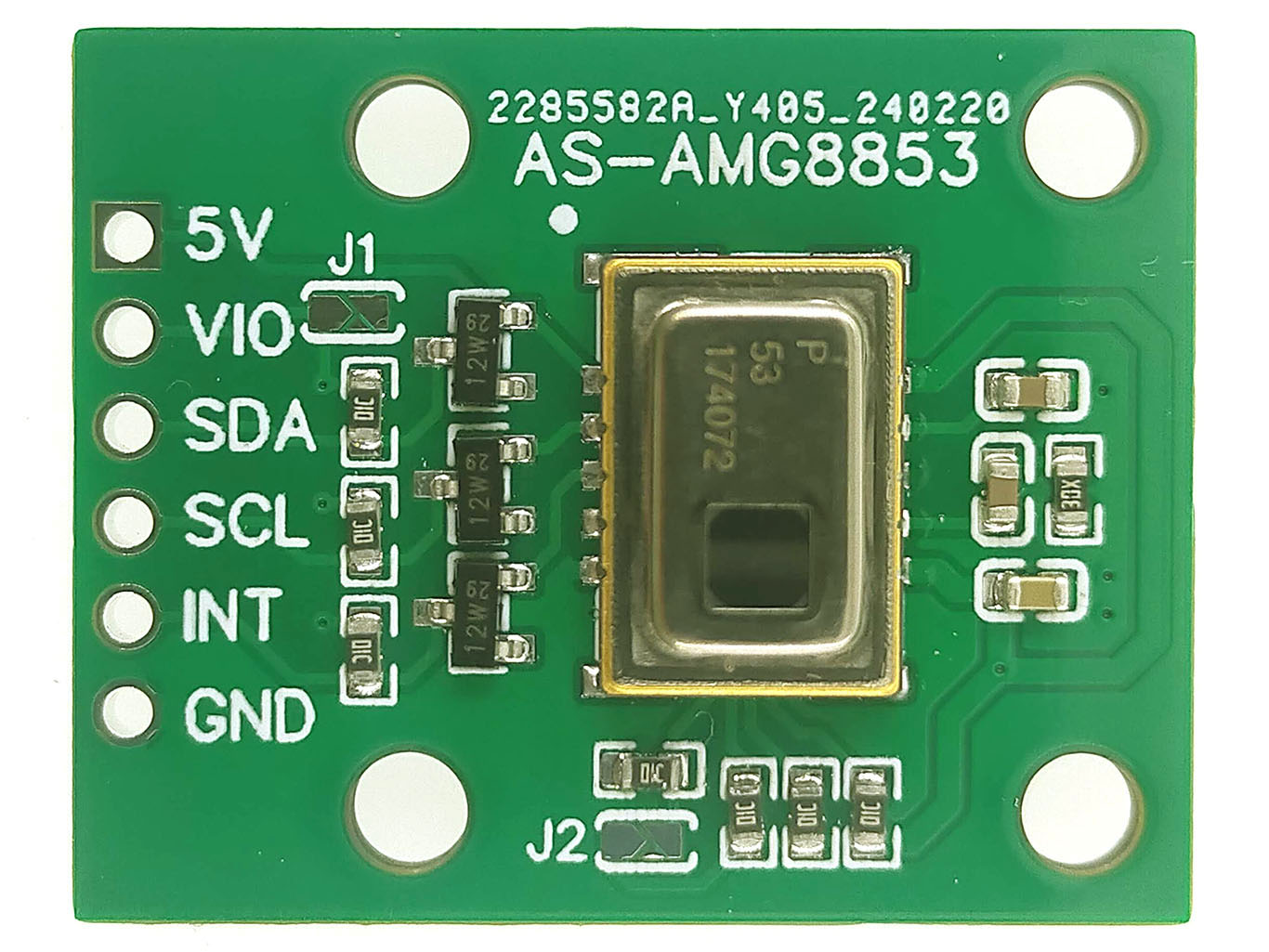

AS-AMG8853 โมดูลกล้องวัดอุณหภูมิ อินฟาเรด 8x8 พิกเซล

AS-AMG8853 โมดูลกล้องอินฟาเรด วัดอุณหภูมิ 8x8 พิกเซล ใช้เซ็นเซอร์ AMG8853 ของแท้จาก Panasonic ควมแม่นยำ +-2.5 องศาเซลเซียส เชื่อมต่อกับไมโครคอนโทรลเลอร์ผ่าน I2C มีไลบรารี่ Arduino พร้อมใช้งาน รองรับบอร์ด ESP32, Arduino, ESP8266, NodeMCU, STM32 และบอร์ดไมโครคอนโทรลเลอร์ทุกรุ่น ใช้แรงดันไฟฟ้า 5V ในการทำงาน มีวงจร Logic Level Convertor ในตัว ใช้กับไมโครคอนโทรเลอร์ 3.3V ได้ เปลี่ยนหมายเลข I2C ได้

สินค้านี้ออกแบบและผลิตโดย อาร์ทรอน ชอป รับประกันคุณภาพใช้งานได้ 100%

รายละเอียดเชิงเทคนิค

• ใช้วัดอุณหภูมิพื้นผิววัตถุต่าง ๆ โดยไม่ต้องนำเซ็นเซอร์ไปสัมผัสกับวัตถุโดยตรง อาศัยหลักการวัดคลื่นอินฟาเรดที่วัตถุปล่อยออกมา
• ความละเอียด 8 x 8 รวม 64 พิกเซล
• วัดอุณหภูมิได้ 0 °C ถึง 80 °C
• ความแม่นยำ ±2.5 °C
• ความละเอียด  0.25 °C
• ระยะตรวจวัด (มนุษย์) ไกลสุด 7 เมตร
• Frame rate : 10 FPS
• เชื่อมต่อกับไมโครคอนโทรลเลอร์ผ่าน I2C
• เลือกหมายเลข I2C ได้ 0x64 (ไม่จั้ม J2), 0x65 (จั้ม J2)
• ใช้แรงดันไฟฟ้า 5V ในการทำงาน ใช้กระแสไฟฟ้า 4.5 mA
• มีวงจร Logic Level Convertor ในตัว
• รูยึดน็อต 3 มิลลิเมตร
• ขนาด 30 * 24 มิลลิเมตร

สินค้าประกอบด้วย

1. โมดูล AS-AMG8853 จำนวน 1 ชิ้น
2. ก้างปลาขาตรง จำนวน 1 ชิ้น

การใช้งาน

ให้ต่อวงจรเข้ากับบอร์ดไมโครคอนโทรลเลอร์ดังนี้

• จ่ายไฟเลี้ยง 5V เข้าขา 5V
• กรณีใช้ไมโครคอนโทรลเลอร์ 5V เช่น บอร์ด Arduino ให้ต่อ 5V เข้า VIO , กรณีใช้ไมโครคอนโทรลเลอร์ 3.3V เช่น บอร์ด ESP32, ESP8266, NodeMCU, STM32, Rasberry Pi Pico ให้ต่อ 3.3V เข้า VIO
• ต่อ SDA, SCL ของบอร์ดเข้ากับ SDA, SCL (จำเป็นต้องดู Pinout ของบอร์ด ว่า SDA, SCL อยู่ตรงขาไหน)
• ต่อ GND เข้า GND

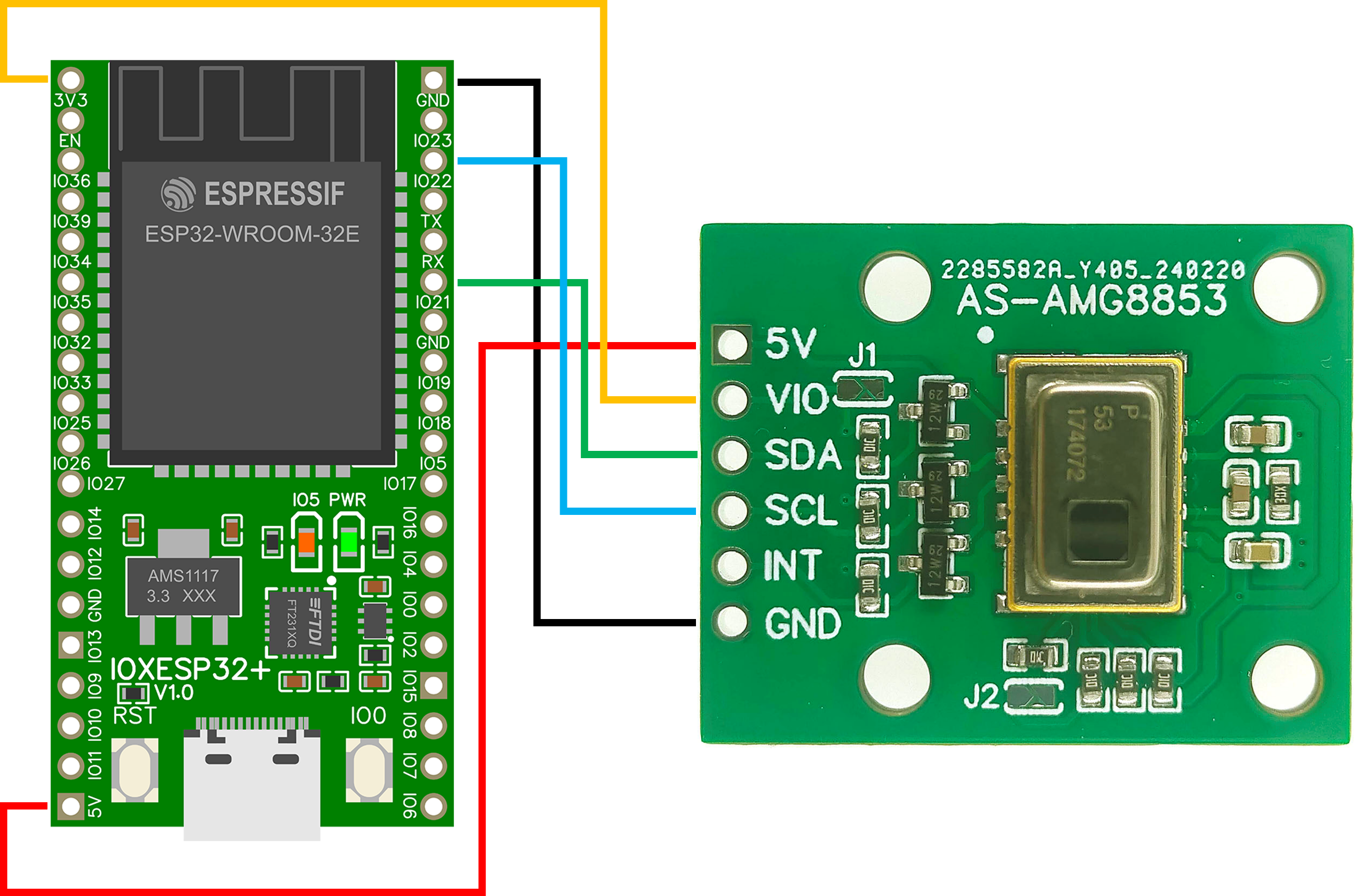

กรณีใช้ร่วมกับบอร์ด ESP32 ให้ต่อวงจรดังนี้

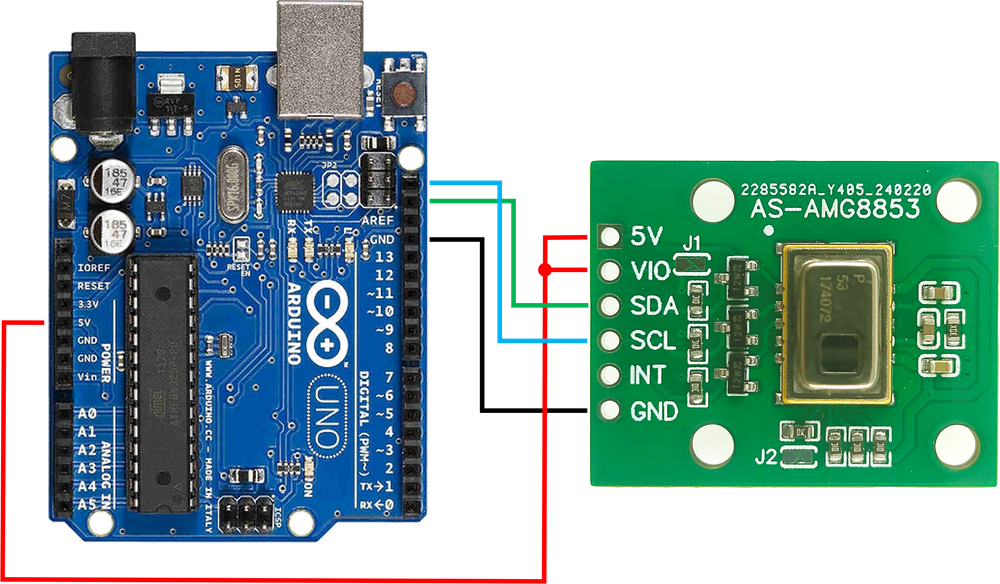

กรณีใช้ร่วมกับบอร์ด Arduino Uno ให้ต่อวงจรดังนี้

การเขียนโปรแกรมสั่งงานด้วย Arduino IDE ใช้ไลบรารี่ Adafruit AMG88xx โดยอ่านขั้นตอนการติดตั้งได้ที่บทความ การติดตั้ง และใช้งาน Arduino IDE V2 หัวข้อ การติดตั้งไลบรารี่ : https://www.artronshop.co.th/article/111/arduino-ide-v2-getting-started

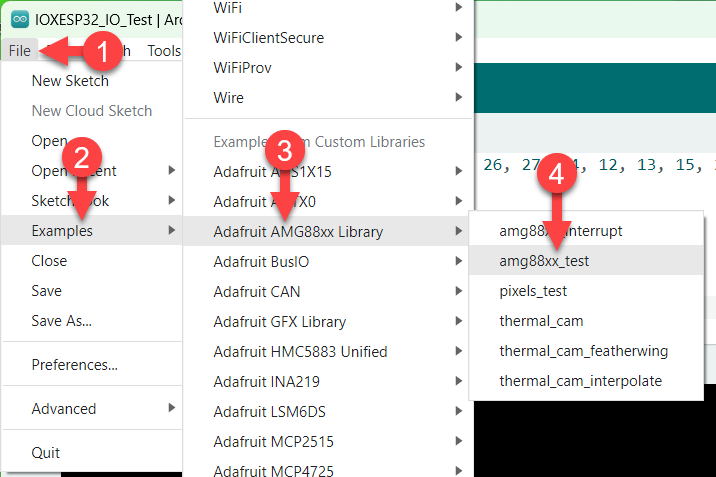

เมื่อติดตั้งไลบรารี่เสร็จ ให้เปิดโค้ดโปรแกรมตัวอย่าง โดยกด File->Examples->Adafruit_AMG88xx->amg88xx_test

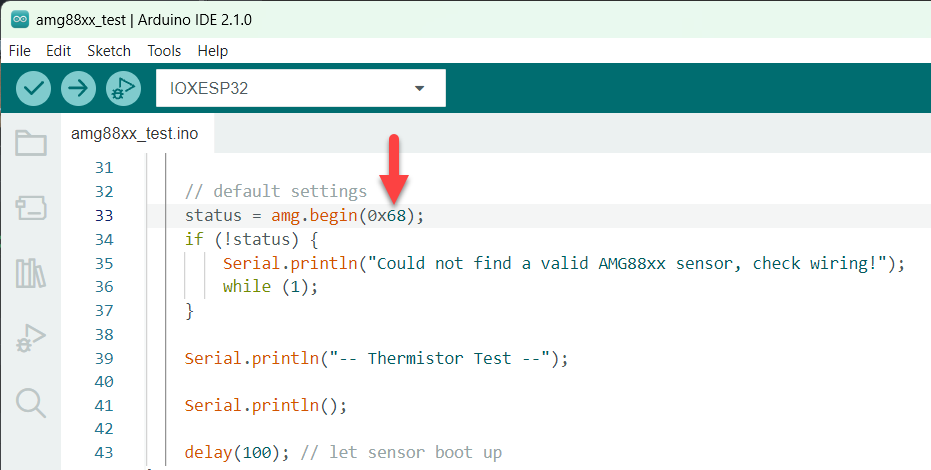

ในวงเล็บ amg.begin(); ให้กำหนดหมายเลข I2C โดยหากไม่จั้มจุด J2 ให้ใส่ 0x68 แต่หากจั้มให้ใส่ 0x69 ตัวอย่างไม่ได้จั้ม J2 จึงใส่ 0x64

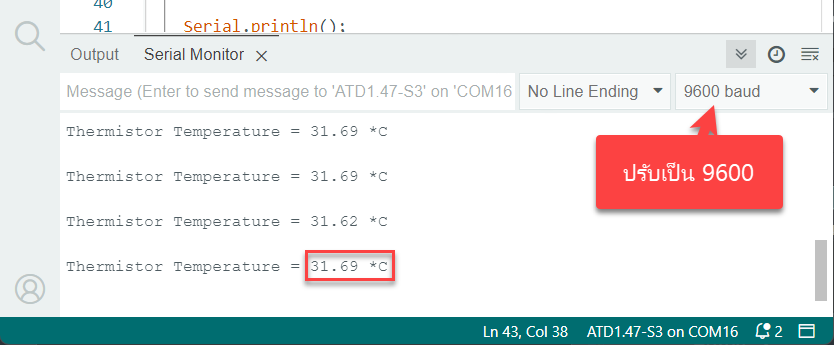

อัพโหลดโปรแกรมลงบอร์ด เปิด Serial Monitor ขึ้นมา จะพบว่าค่าอุณหภูมิที่เซ็นเซอร์วัดได้จะแสดงขึ้นมาแล้ว

* หากใน Serial Monitor ขึ้นข้อความ Could not find a valid AMG88xx sensor, check wiring! แสดงว่าต่อวงจรไม่ถูกต้อง ให้แก้ไขวงจรแล้วกดปุ่ม Reset บนบอร์ดเพื่อดูผลอีกรอบ

การแสดงภาพความร้อนบนหน้าจอ

ตัวอย่างนี้ใช้ ATD1.47-S3 บอร์ด ESP32-S3 พร้อมจอ LCD 1.47 นิ้ว : https://www.artronshop.co.th/p/531 ในการรับภาพจาก AS-AMG8853 แล้วแสดงผลภาพความร้อน (Thermal Camera) บนหน้าจอ

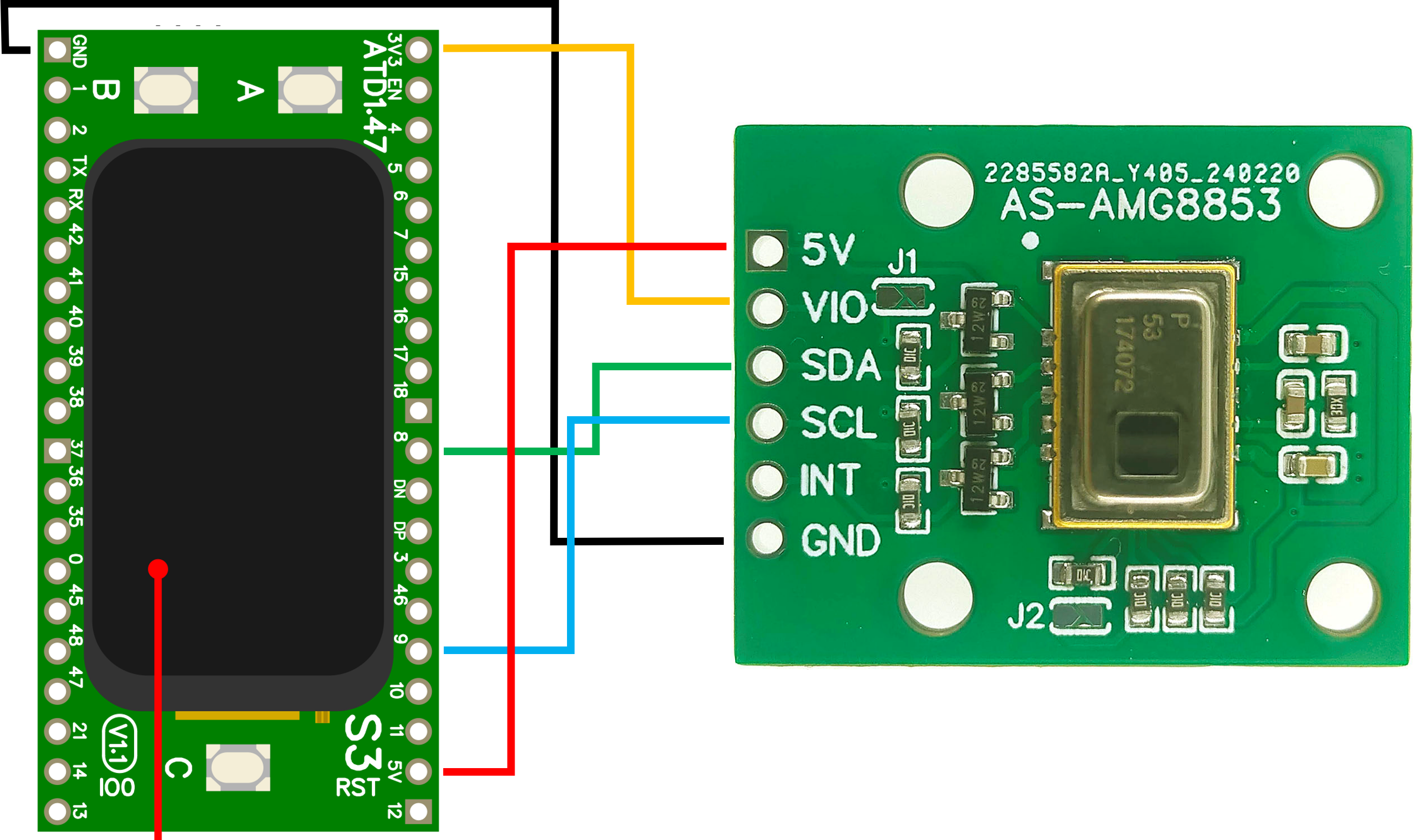

ให้ต่อ AS-AMG8853 เข้ากับบอร์ด ATD1.47-S3 ดังนี้

ใช้โค้ดโปรแกรมต่อไปนี้ในการทดสอบ

• https://gist.github.com/maxpromer/88033e9bc082156496a5ecf1a848250d

ผลที่ได้แสดงดังคลิปวีดีโอด้านล่าง
