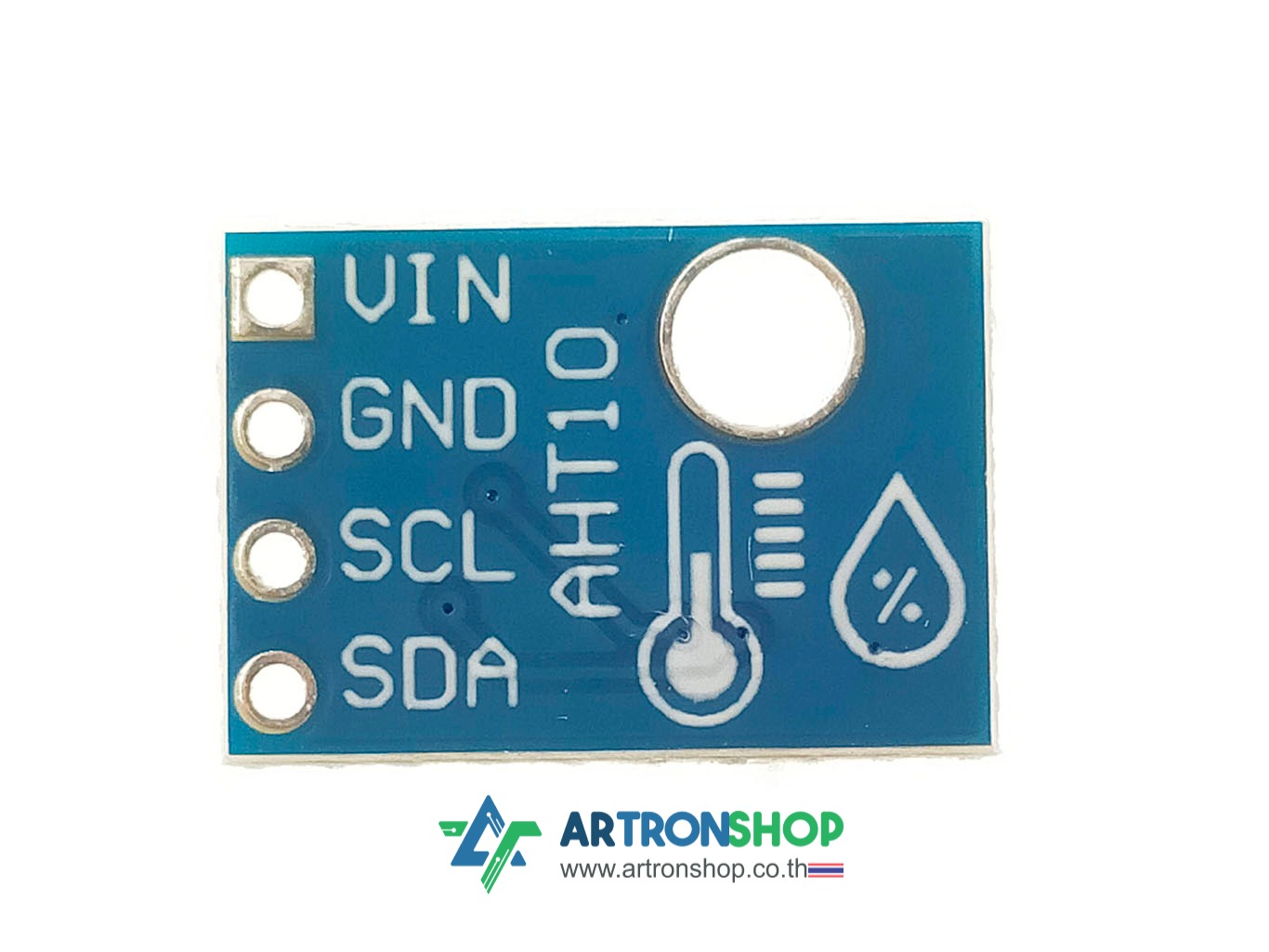

AHT10 โมดูลเซนเซอร์วัดอุณหภูมิและความชื้น I2C

AHT10 โมดูลเซนเซอร์วัดอุณหภูมิและความชื้น I2C ความละเอียดในการวัด 0.01 ℃ และ 0.24 %RH ความแม่นยำ +-0.3 ℃ และ +-2 %RH ใช้แรงดันไฟฟ้า 5V - 3.3V ใช้งานร่วมกับบอร์ด Arduino, ESP32, ESP8266, NodeMCU และบอร์ดไมโครคอนโทรลเลอร์ได้ทุกรุ่น มีไลบรารี่ Arduino พร้อมใช้งาน

รายละเอียดเชิงเทคนิค

• ใช้วัดอุณหภูมิและความชื้นอากาศ
• ใช้เซ็นเซอร์จาก ASAIR รุ่น AHT10
• วัดอุณหภูมิได้ -40 ถึง 85 ℃
• วัดความชื้นได้ 0 ถึง 100%RH
• ความละเอียดในการวัด 0.01 ℃ / 0.24 %RH
• ความแม่นยำ +-0.3 ℃ / +-2 %RH
• เชื่อมต่อกับไมโครคอนโทลเลอร์ผ่าน I2C ความเร็วสูงสุด 400kHz (high speed mode)
• ใช้แรงดันไฟฟ้าได้ 1.8 ถึง 6V
• ใช้กระแสไฟฟ้าเพียง 23uA หรือ 0.000023A

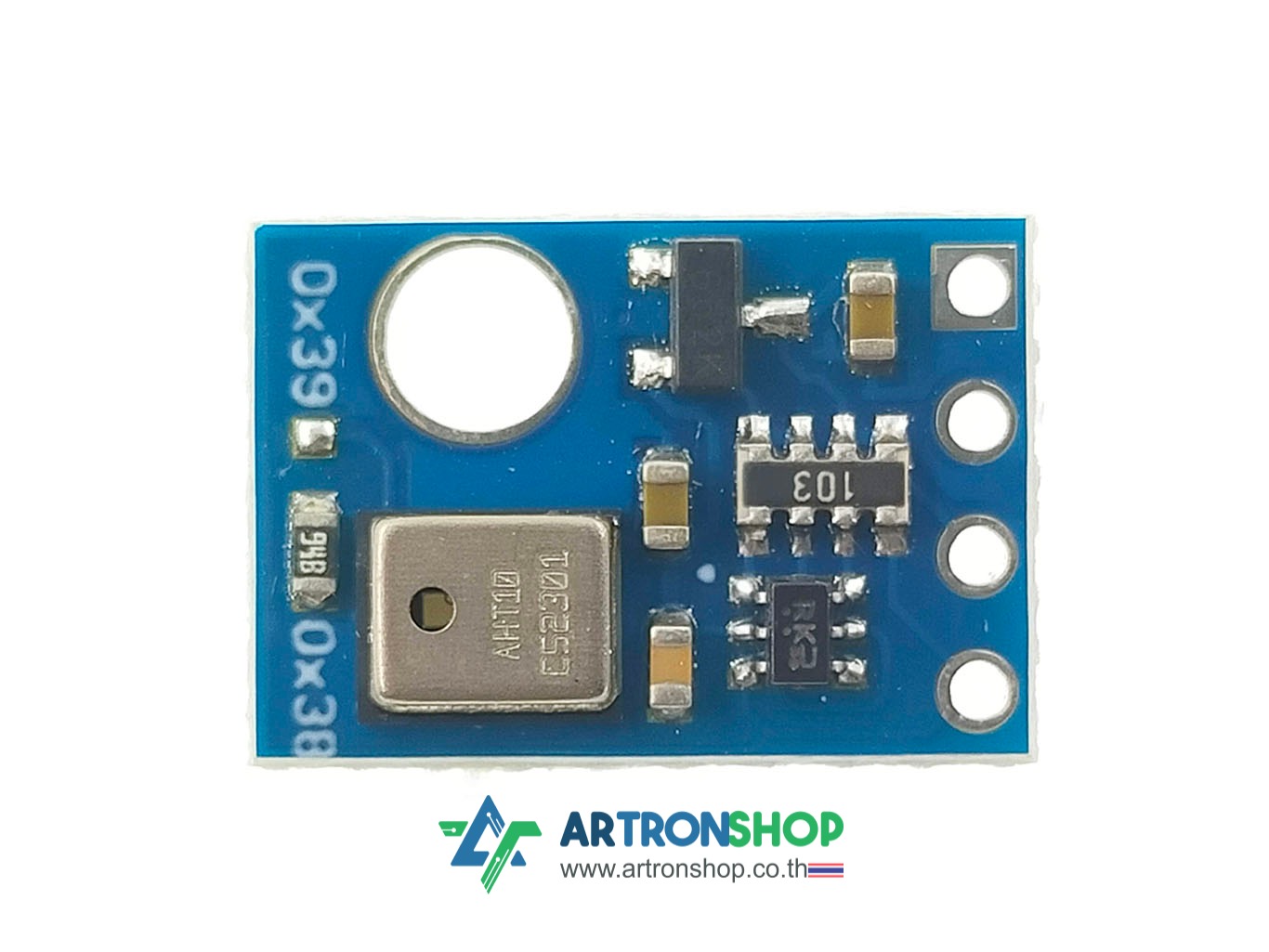

• บนโมดูลมีวงจร Logic Level Convertor มาในตัว ทำให้ใช้ได้กับไมโครคอนโทรลเลอร์ทั้งระบบ 5V และ 3.3V
• มี LDO ลดแรงดันเข้าเหลือ 3.3V
• ขนาด 16*11 มิลลิเมตร

สินค้าประกอบด้วย

1. โมดูล AHT10 จำนวน 1 ชิ้น
2. ชุดก้างปลา 1 ชุด

เอกสารเพิ่มเติม

• AHT10 Datasheet : https://dl.artronshop.co.th/Aosong_AHT10_en_draft_0c.pdf

การใช้งาน

ต่อวงจรเข้ากับบอร์ด Arduino Uno ดังนี้

ดาวน์โหลดไลบรารี่ได้ที่ https://github.com/enjoyneering/AHT10

ใช้โค้ดโปรแกรมต่อไปนี้ในการทดสอบ

• https://gist.github.com/maxpromer/f35bafa9023d5f09ae86dcc919159e90

เลือกบอร์ด เลือกพอร์ต กดอัพโหลดโปรแกรม เปิด Serial Monitor ขึ้นมา ผลที่ได้จะมีค่าอุณหภูมิและความชื้นแสดงขึ้นมาแล้ว

อ่านแนวทางการใช้งานฉบับเต็มได้ที่ https://www.electroschematics.com/temperature-sensor/
