ESP32-C3 Super Mini บอร์ด ESP32-C3 จิ๋ว

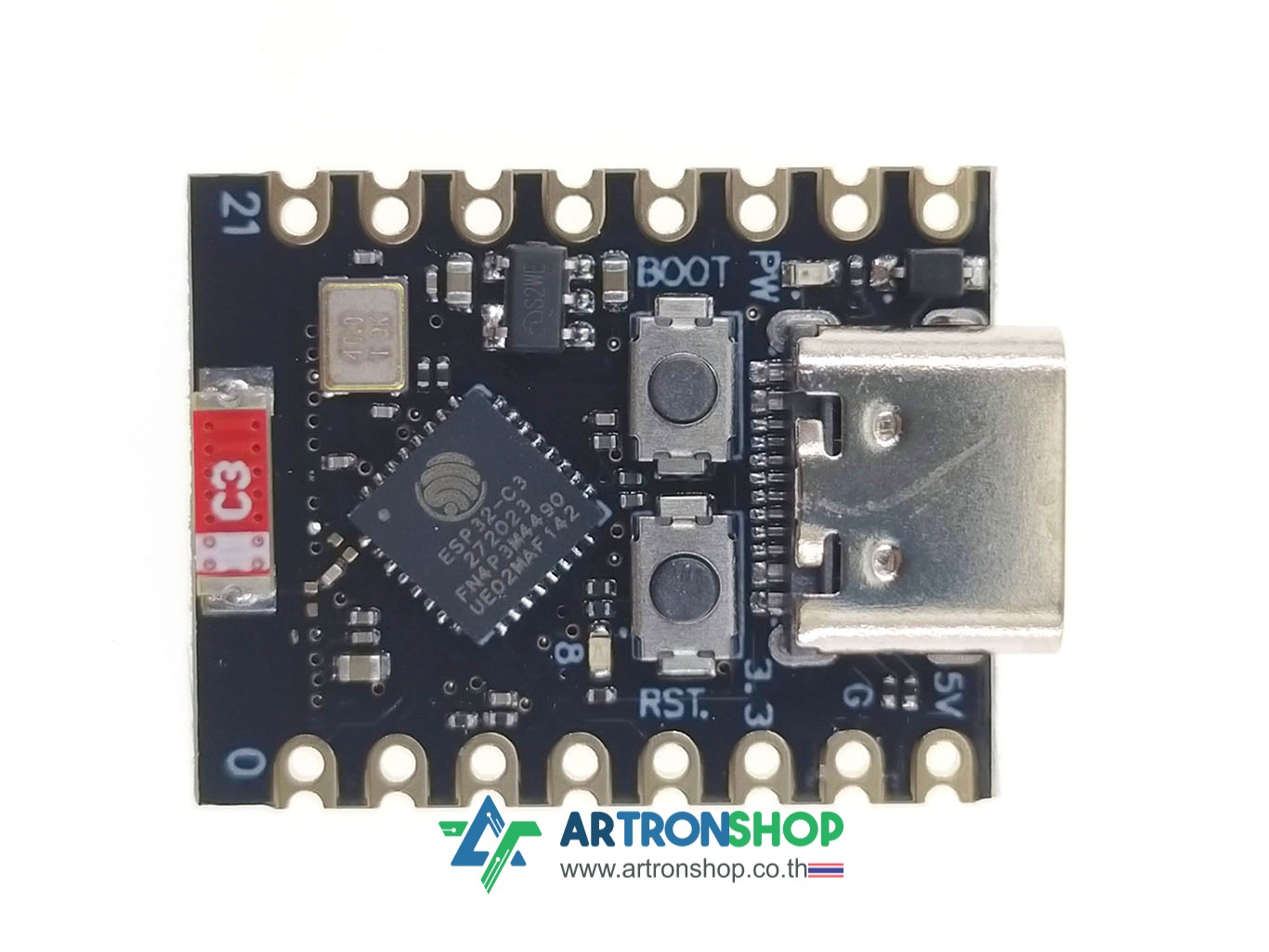

ESP32-C3 Super Mini บอร์ด ESP32-C3 จิ๋ว บอร์ดไมโครคอนโทรลเลอร์ ESP32-C3 ขนาดเล็ก ออกแบบทดแทน ESP8266 (ที่ผู้ผลิตจะเลิก Support เร็ว ๆ นี้) ใช้ CPU สถาปัตยกรรม RISC-V 32-bit สัญญาณนาฬิกา 160 MHz รองรับการเชื่อมต่อ WiFi 4 และบลูทูธ 5 (LE) ในตัว บนบอร์ดมาพร้อมเสาอากาศแบบเซรามิค มีสวิตช์รีเซ็ตและ Boot มีหลอดแอลอีดีแสดงสถานะได้รับไฟเลี้ยง อัพโหลดโปรแกรมผ่านช่อง USB-C รองรับการเขียนโปรแกรมด้วยภาษา C/C++ แบบ Arduino และ ESP-IDF และรองรับภาษาไพทอน (MicroPython)

รายละเอียดเชิงเทคนิค

• ไมโครคอนโทรลเลอร์มาพร้อม WiFi 4 และบลูทูธ 5 (LE)
• เหมาะกับงานด้าน IoT ขนาดเล็ก เช่น ควบคุมเครื่องใช้ไฟฟ้า, อ่านค่าจากเซ็นเซอร์ เป็นต้น
• ซีพียูสถาปัตยกรรม RISC-V 32-bit single-core สัญญาณนาฬิกา 160 MHz
• พื้นที่เก็บโปรแกรม (Flash) ขนาด 4 MB
• แรมขนาด 400 kB (SRAM)
• รองรับการเชื่อมต่อ I2C, SPI x3, UART x2, I2S, CAN (TWAI), PWM x6, RMT x4, ADC x6, USB
• รองรับการเชื่อมต่ออินเตอร์เน็ตผ่าน WiFi 2.4 GHz, 802.11 b/g/n
• รองรับโปรโตคอล TCP, UDP, HTTP(S), MQTT(S), CoAP, DHCP, DNS, FTP, SMTP, POP และโปรโตคอลอื่น ๆ บนโลกอินเตอร์เน็ตทั้งหมด
• รองรับ ESP-NOW, Smart Configs
• มีสวิตช์กดติด-ปล่อยดับ สำหรับรีเซ็ตบอร์ด และสวิตช์ BOOT บังคับเข้าโหมดอัพโหลดโปรแกรม
• มีหลอดแอลอีดีแสดงสถานะได้รับไฟเลี้ยง
• รองรับการเขียนโปรแกรมด้วยภาษา C/C++ แบบ Arduino และ ESP-IDF
• รองรับการเขียนภาษาไพทอน (MicroPython)
• ขนาด 18 x 22.5 มิลลิเมตร

สินค้าประกอบด้วย

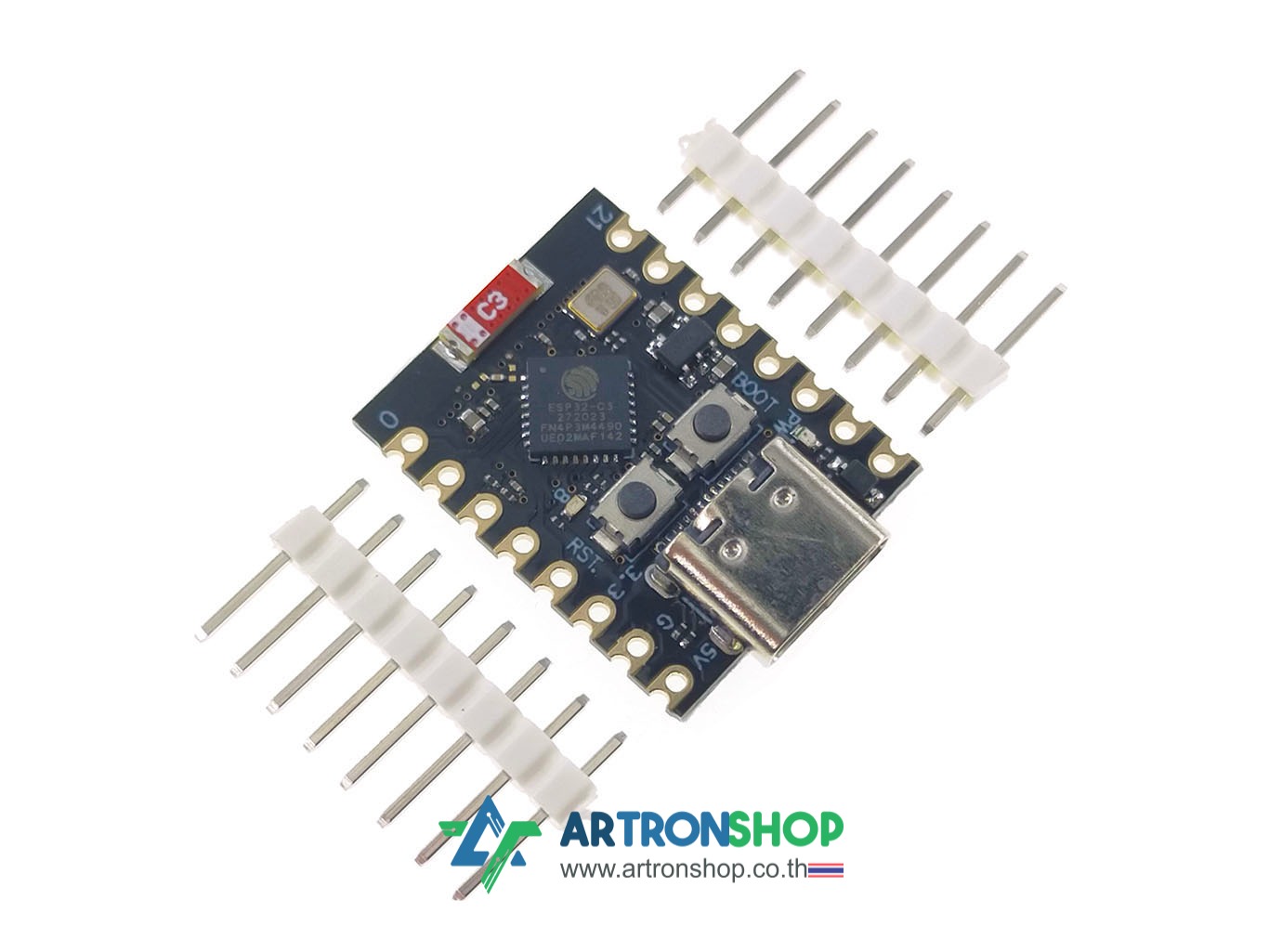

1. ESP32-C3 Super Mini จำนวน 1 บอร์ด

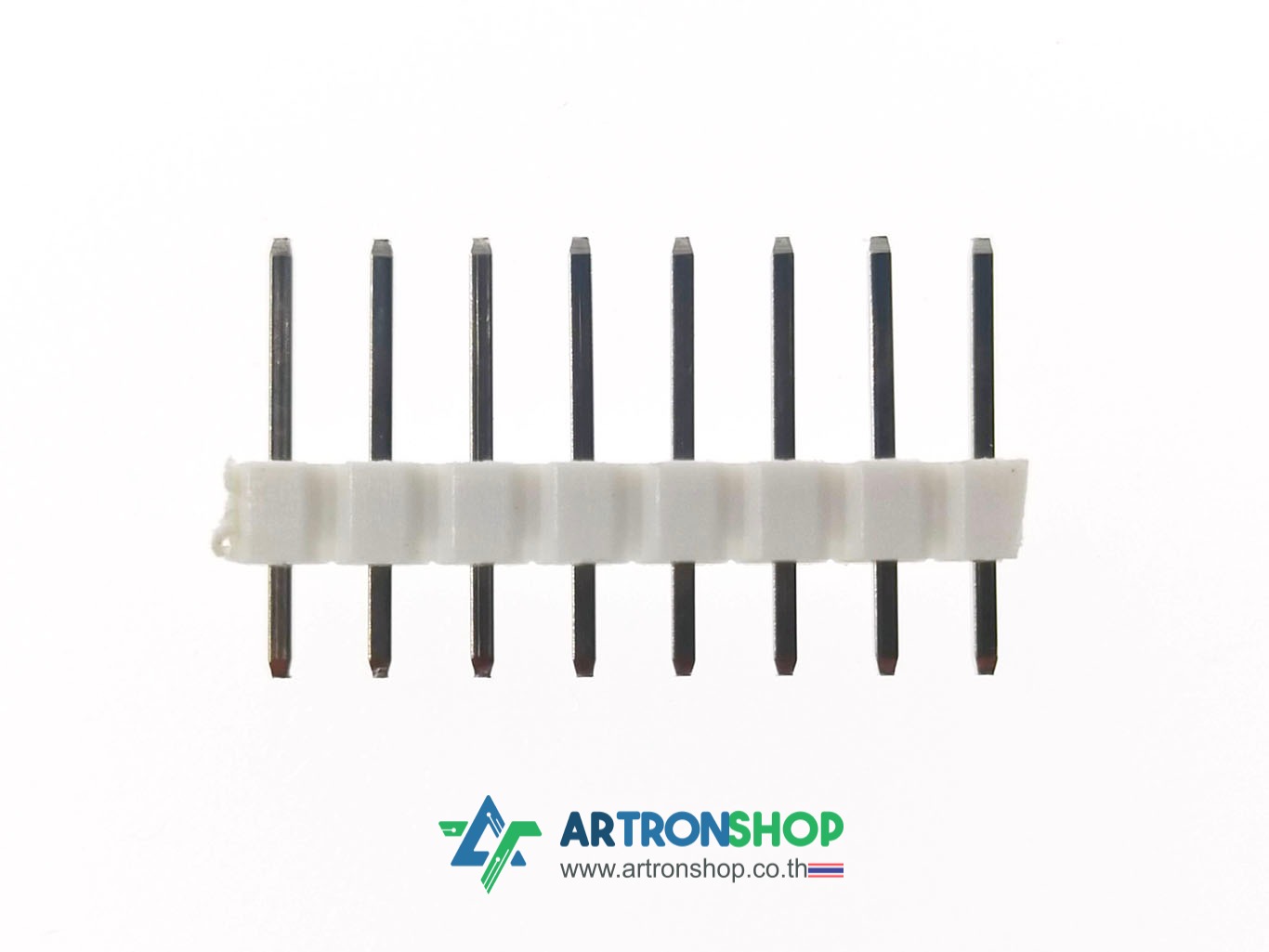

2. ชุดก้างปลา จำนวน 1 ชุด

เอกสารเพิ่มเติม

• เอกสารข้อมูลและวงจรไฟฟ้า : https://dl.artronshop.co.th/ESP32-C3%20SuperMini%20datasheet.pdf

การใช้งาน

ใช้งานเหมือบอร์ด ESP32 ปกติ เพียงแต่ตอนเลือกบอร์ดให้เลือก ESP32-C3 Dev Module

การใช้งานร่วมกับ Arduino ต้องติดตั้ง Arduino core of ESP32 เพิ่มก่อน อ่านขั้นตอนได้ที่บทความ การติดตั้ง และใช้งาน Arduino IDE V2
