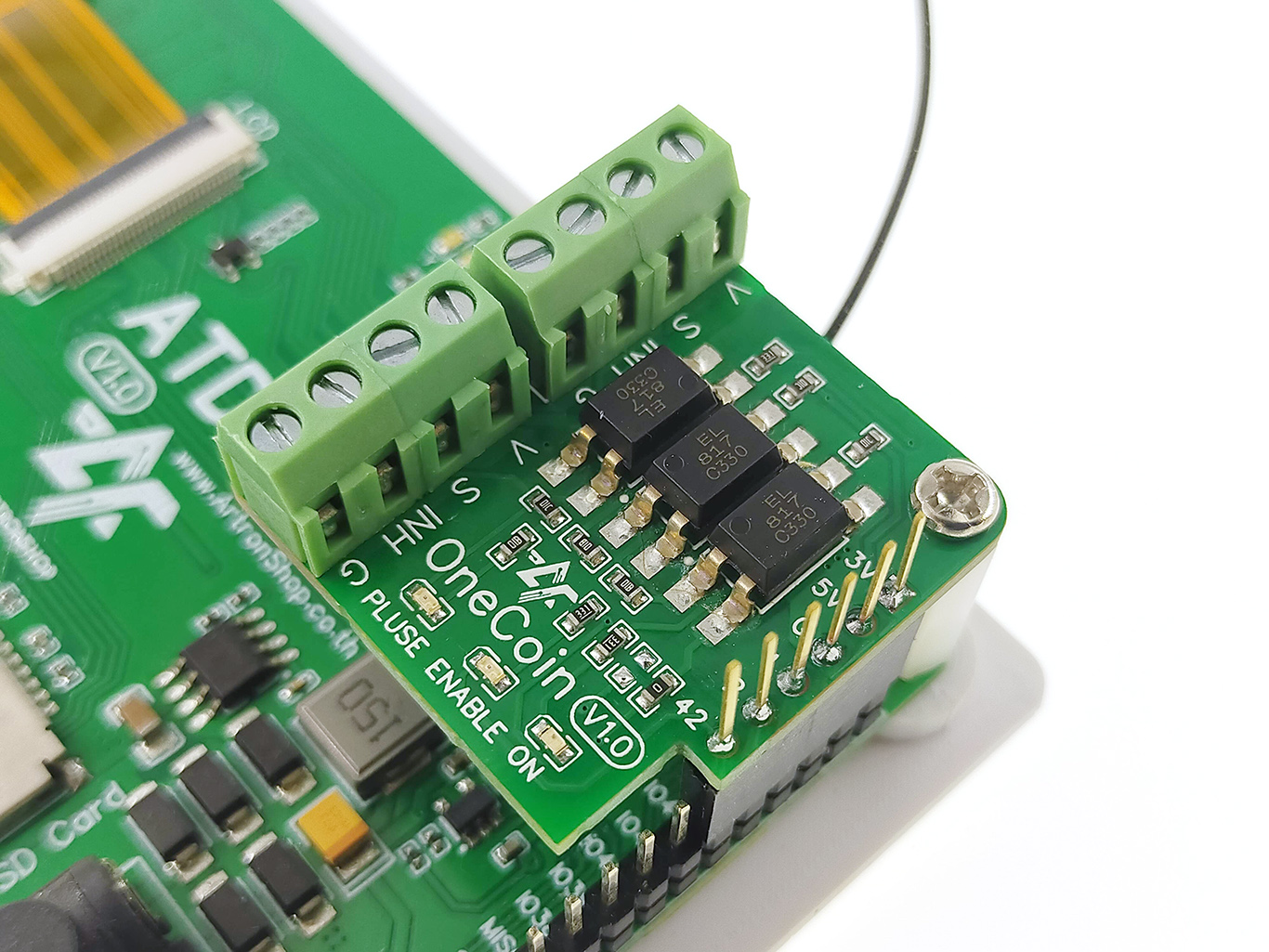

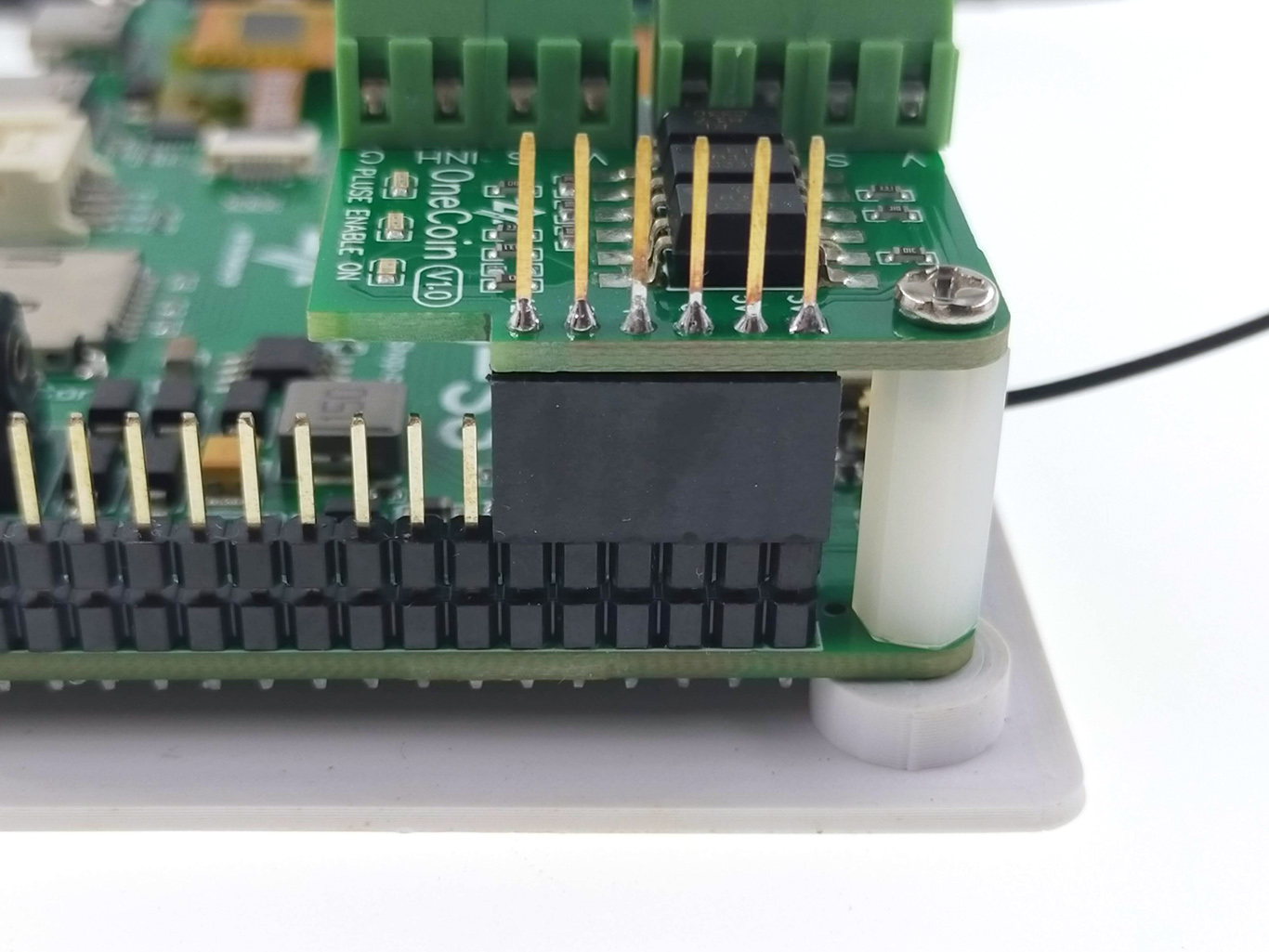

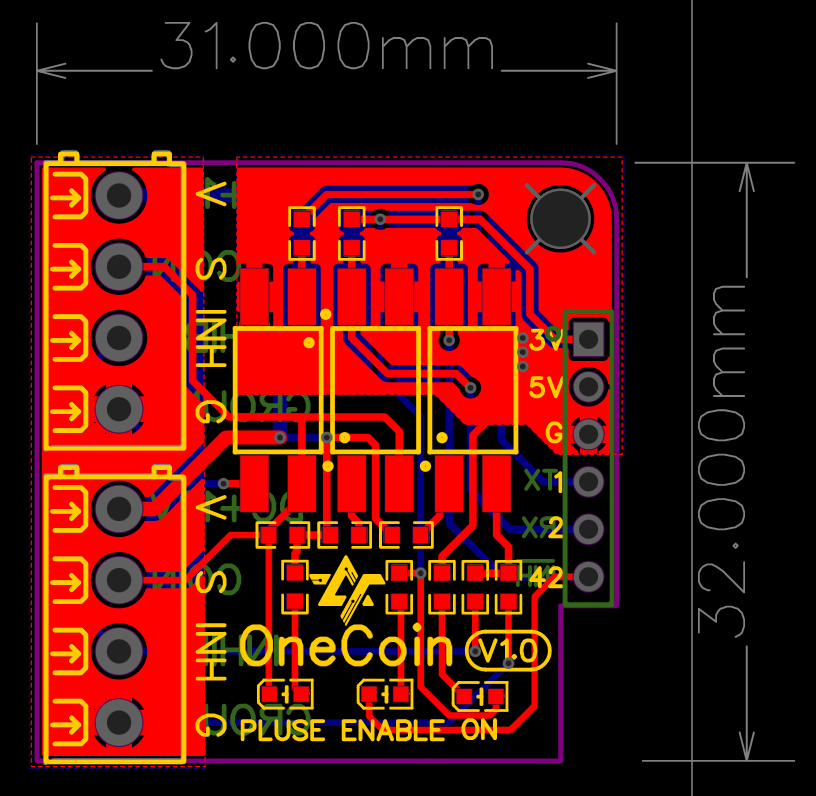

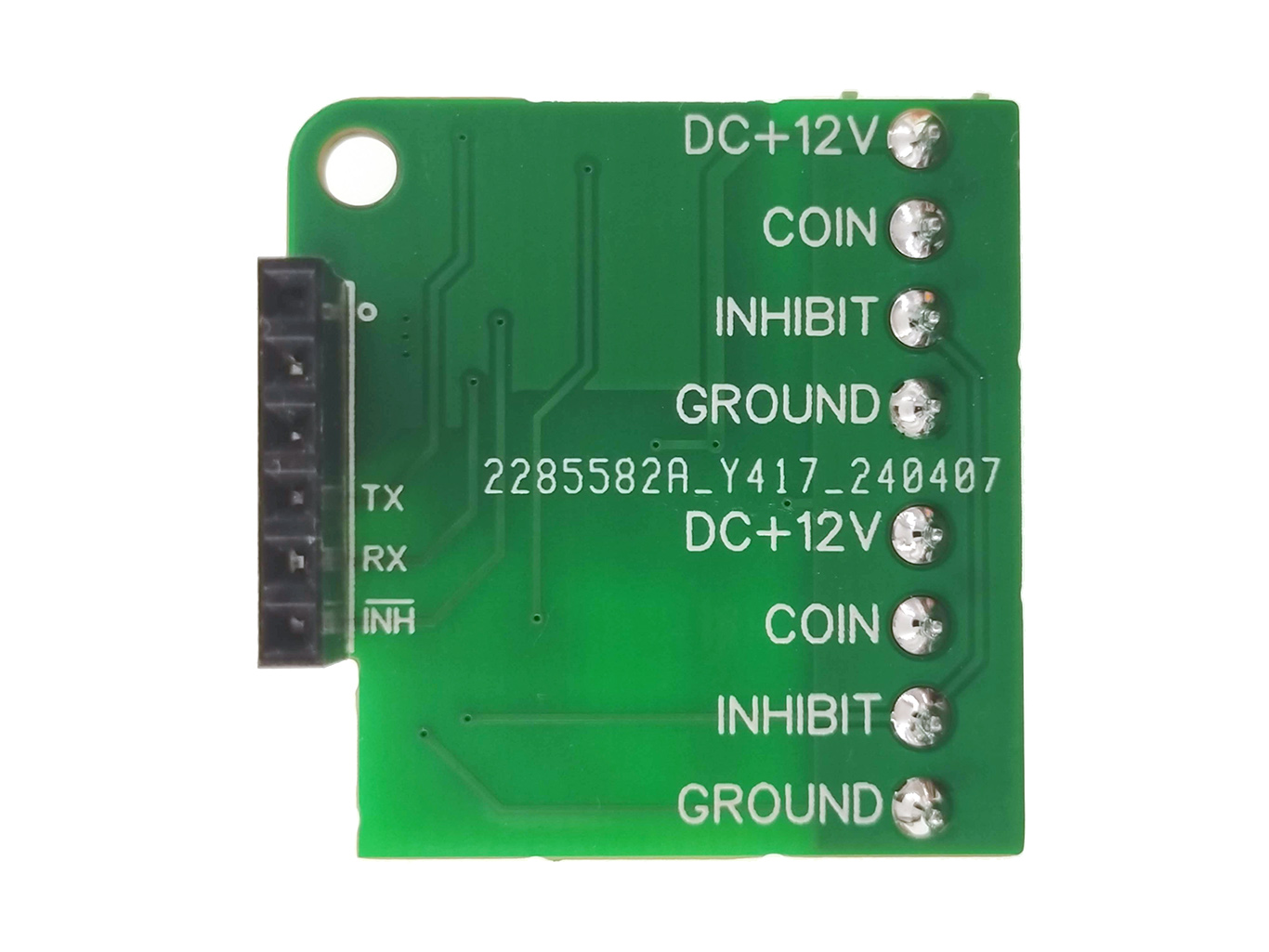

ATD3.5-S3 OneCoin shield โมดูลเสริมจำลองเป็นเครื่องรับเหรียญสำหรับ ATD3.5-S3

ATD3.5-S3 OneCoin shield โมดูลเสริมจำลองเป็นเครื่องรับเหรียญสำหรับ ATD3.5-S3 เพื่อส่งสัญญาณรับชำระเงินแล้วไปที่บอร์ดคอนโทรลหลัก ใช้ทำเครื่องรับชำระเงินผ่าน QR Code / NFC / RFID / Cradit Card ได้โดยไม่ต้องแก้ไขบอร์ดคอนโทรลเดิม ตัวโมดูลรองรับการส่ง Pulse ไปที่บอร์ดคอนโทรล รองรับการอ่านค่า Pulse จากเครื่องหยอดเหรียญเพื่อบันทึกประวัติการหยอดเหรียญ และรองรับการอ่านค่าสถานะหยุดรับเหรียญผ่านการตรวจสอบไฟเลี้ยงเครื่องรับเหรียญหรือขา INHIBIT

ใช้งานได้กับเครื่องหยอดเหรียญทุกรุ่น เช่น ตู้ขายของอัตโนมัติ เครื่องกดน้ำหยอดเหรียญ เครื่องซักผ้าหยอดเหรียญทุกรุ่น เครื่องชงเครื่องดื่มหยอดเหรียญทุกรุ่น เครื่องแลกเหรียญ เครื่องซื้อน้ำยาซักผ้า เป็นต้น

สินค้านี้ใช้ร่วมกับ
ATD3.5-S3 บอร์ด ESP32-S3 พร้อมจอ 3.5 นิ้ว ทัช

*ขอสงวนสิทธิ์จำหน่ายสินค้านี้ให้เฉพาะลูกค้าที่ซื้อ ATD3.5-S3 เท่านั้น

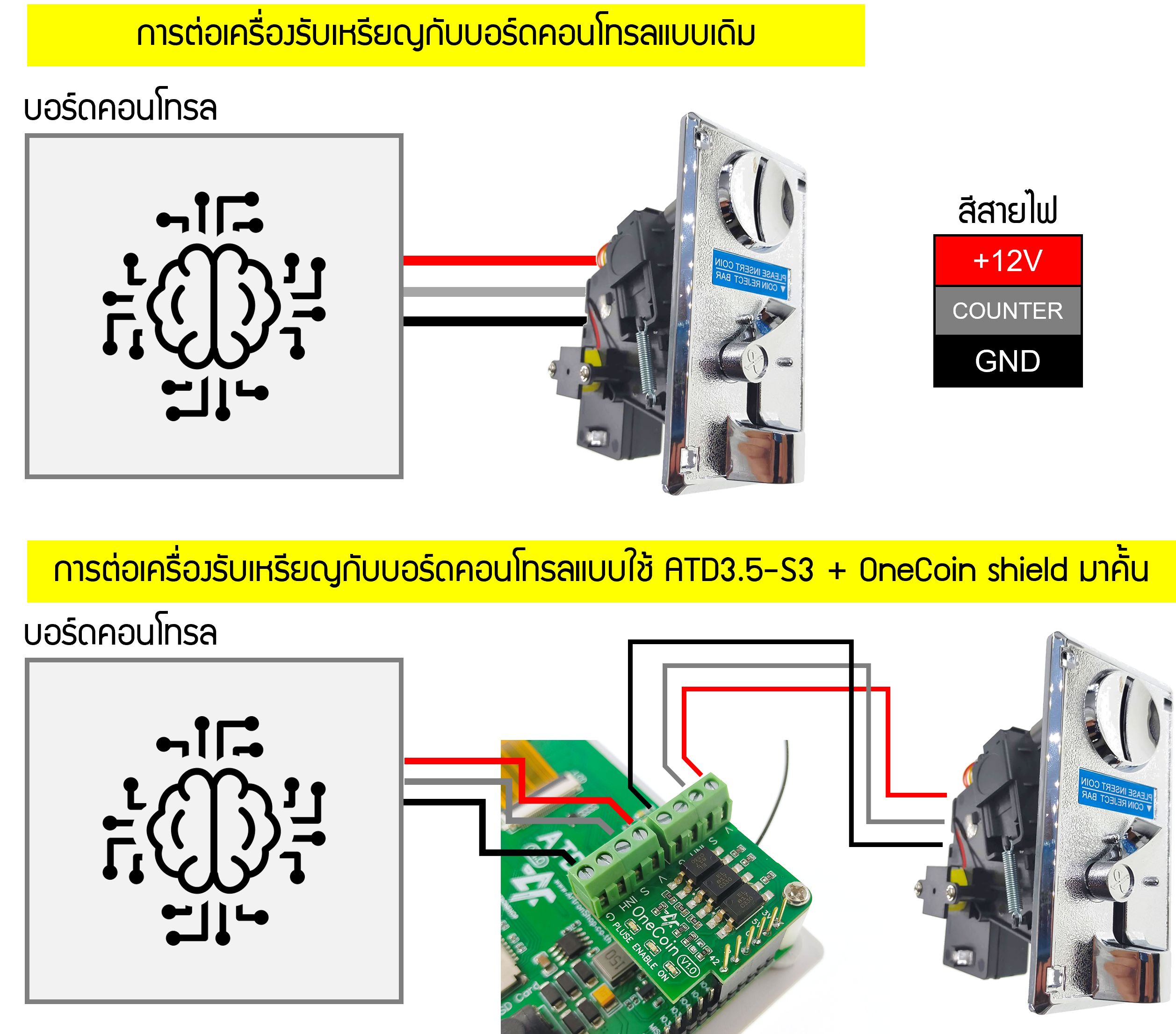

การต่อจอ ATD3.5-S3 + OneCoin shield มาคั้นระหว่างเครื่องรับเหรียญและบอร์ดคอนโทรล แสดงดังรูป

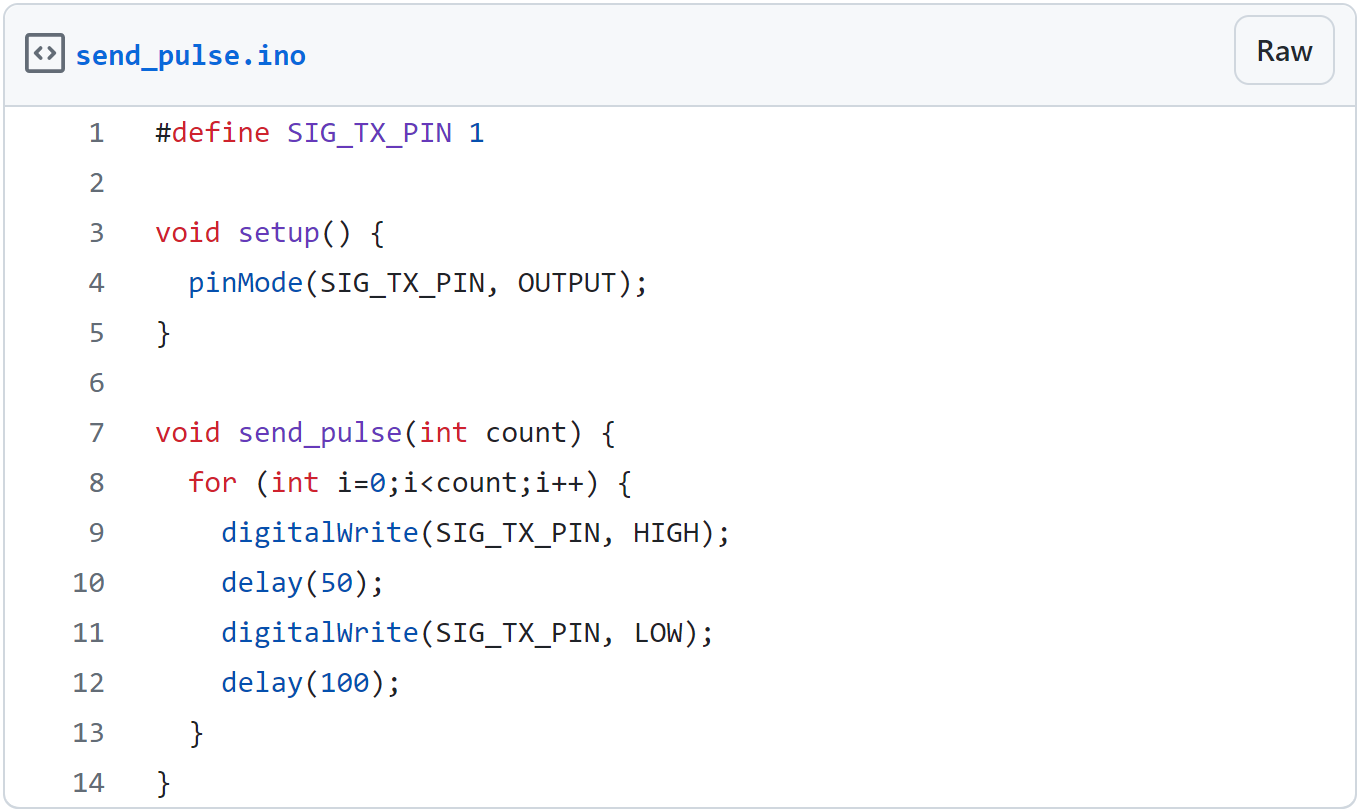

การเขียนโปรแกรมส่ง Pulse แทนเครื่องรับเหรียญ ให้ใช้คำสั่ง digitalWrite() สั่งขา IO1 ให้เป็น HIGH ประมาณ 50 mS แล้วสั่งให้เป็น LOW ตัวอย่างฟังก์ชั่น send_pulse() แสดงดังโค้ดด้านล่าง (กดที่รูปเพื่อดาวน์โหลดโค้ด)

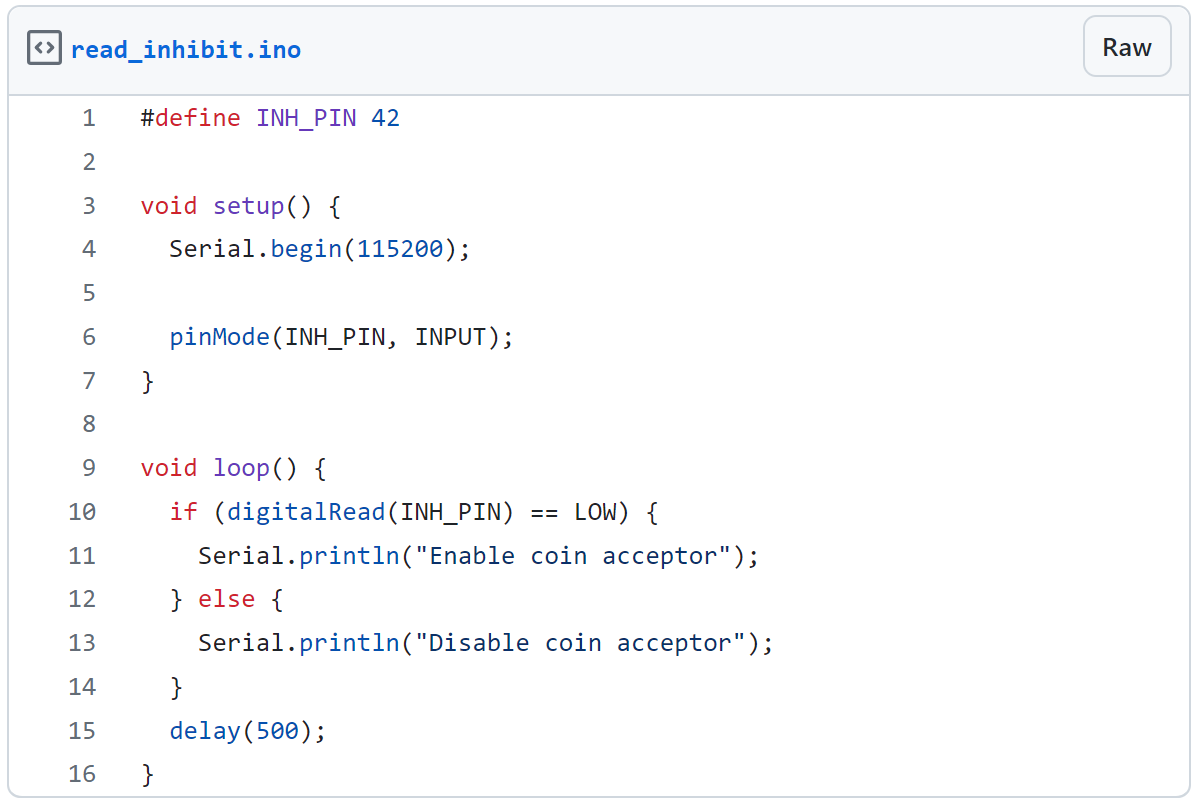

การเขียนโปรแกรมรับสถานะของเครื่องรับเหรียญ (ใช้ในเครื่องซักผ้า ขณะผ้ากำลังซัก จะหยอดเหรียญไม่ได้) ใช้คำสั่ง digitalRead() ร่วมกับ if เพื่ออ่านค่าสถานะ IO42 ตัวอย่างโค้ดแสดงด้านล่าง (กดที่รูปเพื่อดาวน์โหลดโค้ด)

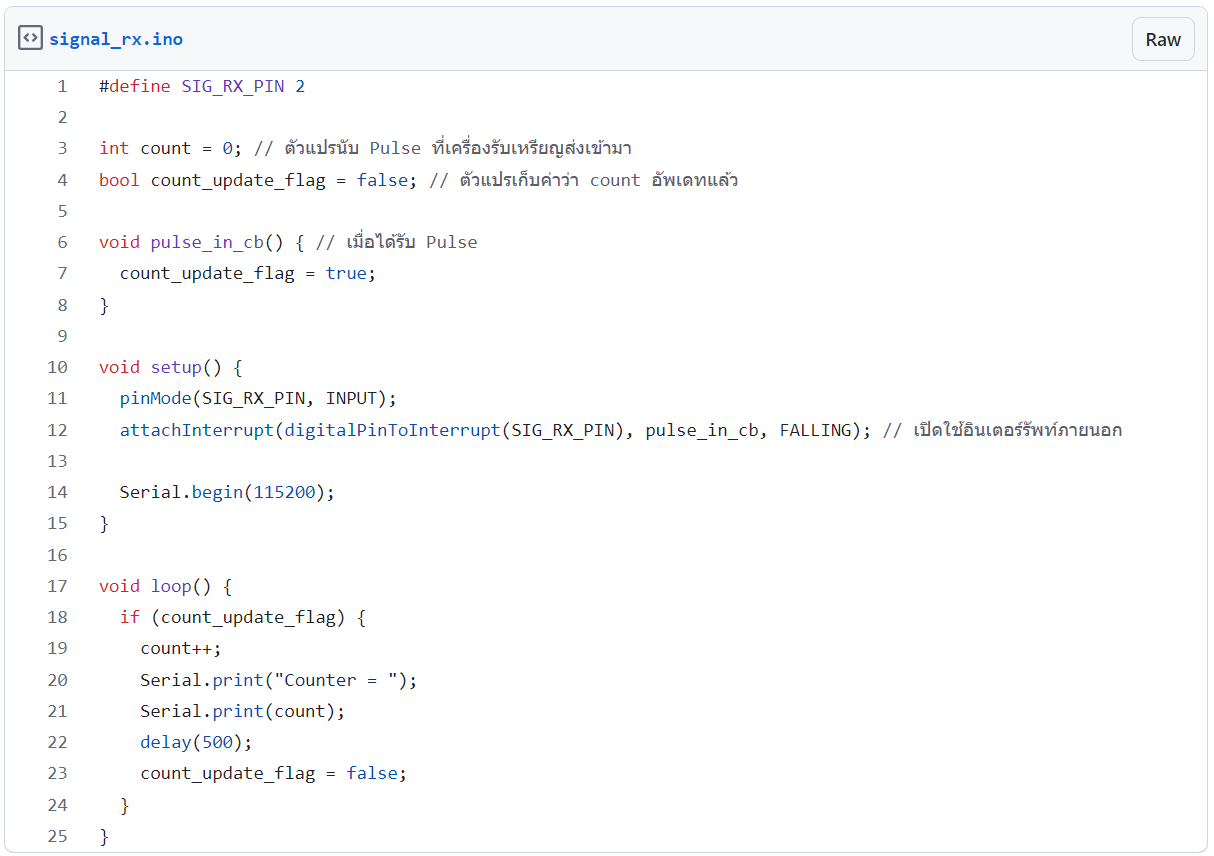

การเขียนโปรแกรมรับ Pulse เพื่อตรวจนับการหยอดเหรียญ ใช้ External Interrupt ที่ขา IO2 ตัวอย่างโค้ดตรวจนับแสดงด้านล่าง (กดที่รูปเพื่อดาวน์โหลดโค้ด)

การติดตั้งใช้งานจริงและการเขียนโปรแกรมสั่งงานอาจแตกต่างกันบ้างในบอร์ดคอนโทรลหลักแต่ละรุ่น หากทางลูกค้าติดปัญหาสามารถติดต่อสอบถามได้ที่ LINE@ : @ArtronShop

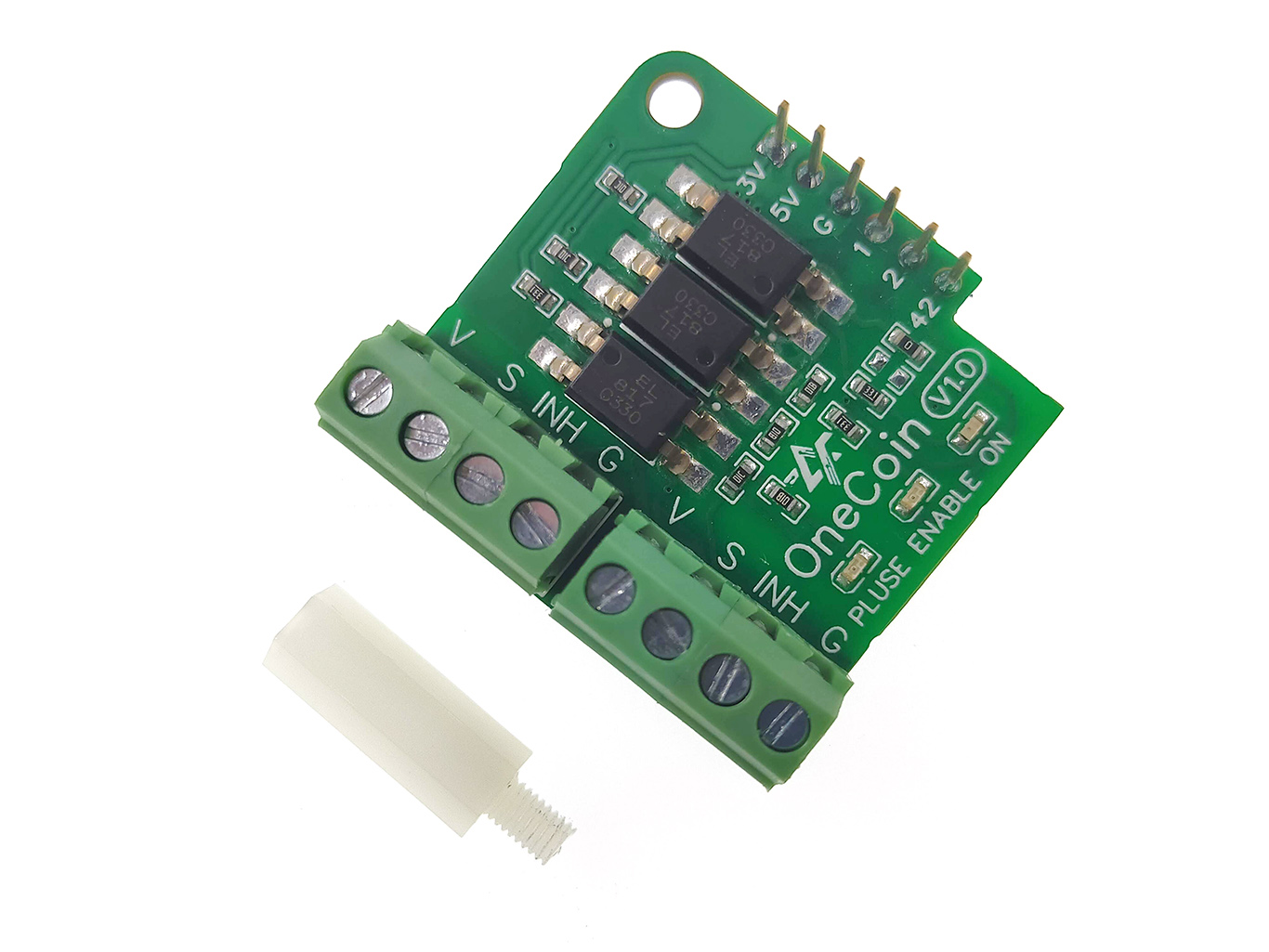

สินค้าประกอบด้วย

1. ATD3.5-S3 OneCoin shield จำนวน 1 ชิ้น
2. เสาพลาสติก จำนวน 1 ต้น

เอกสารเพิ่มเติม

• วงจรไฟฟ้า : https://dl.artronshop.co.th/ATD-series/ATD3.5-S3%20OneCoin%20shield/Schematic.pdf
