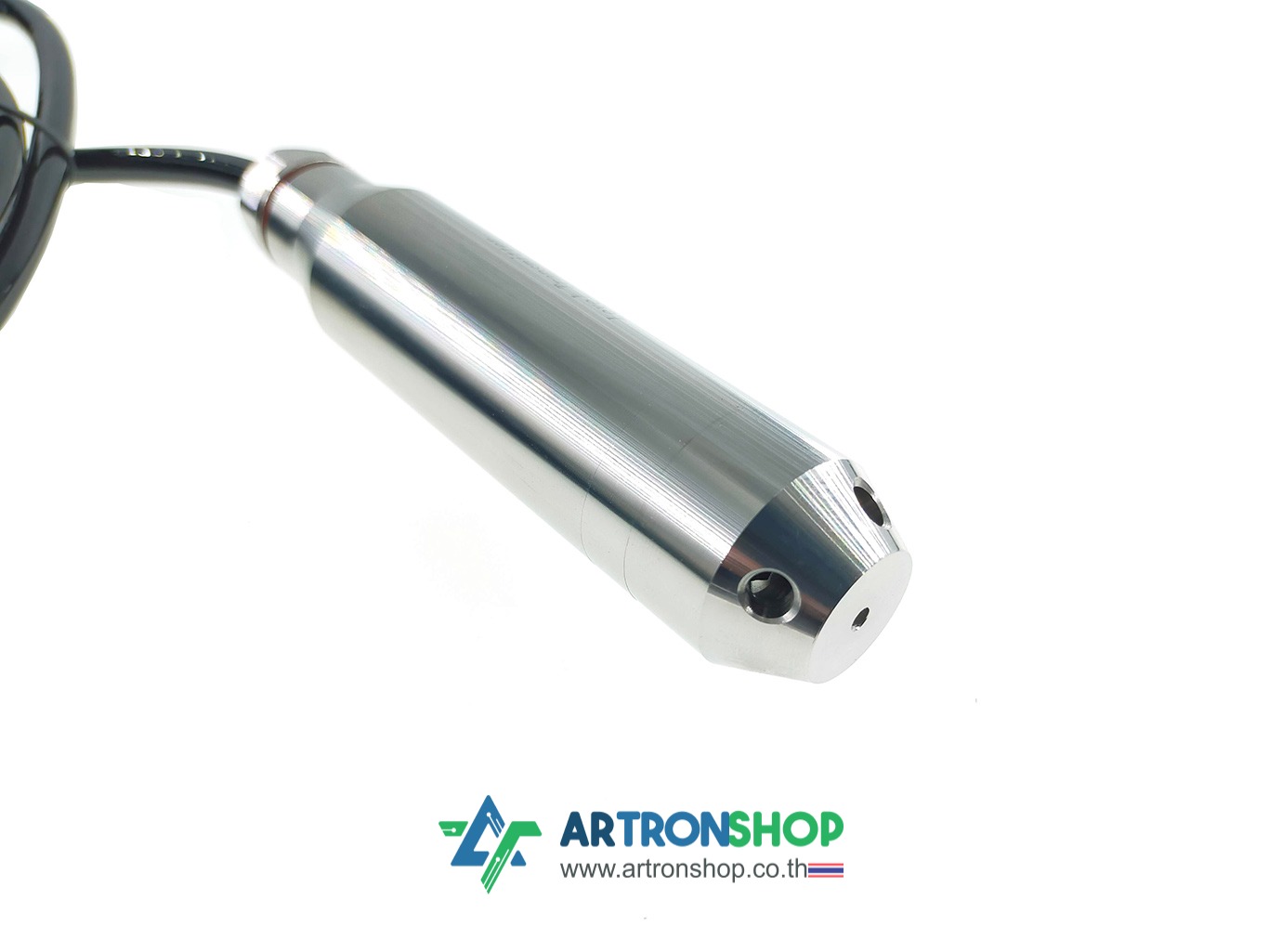

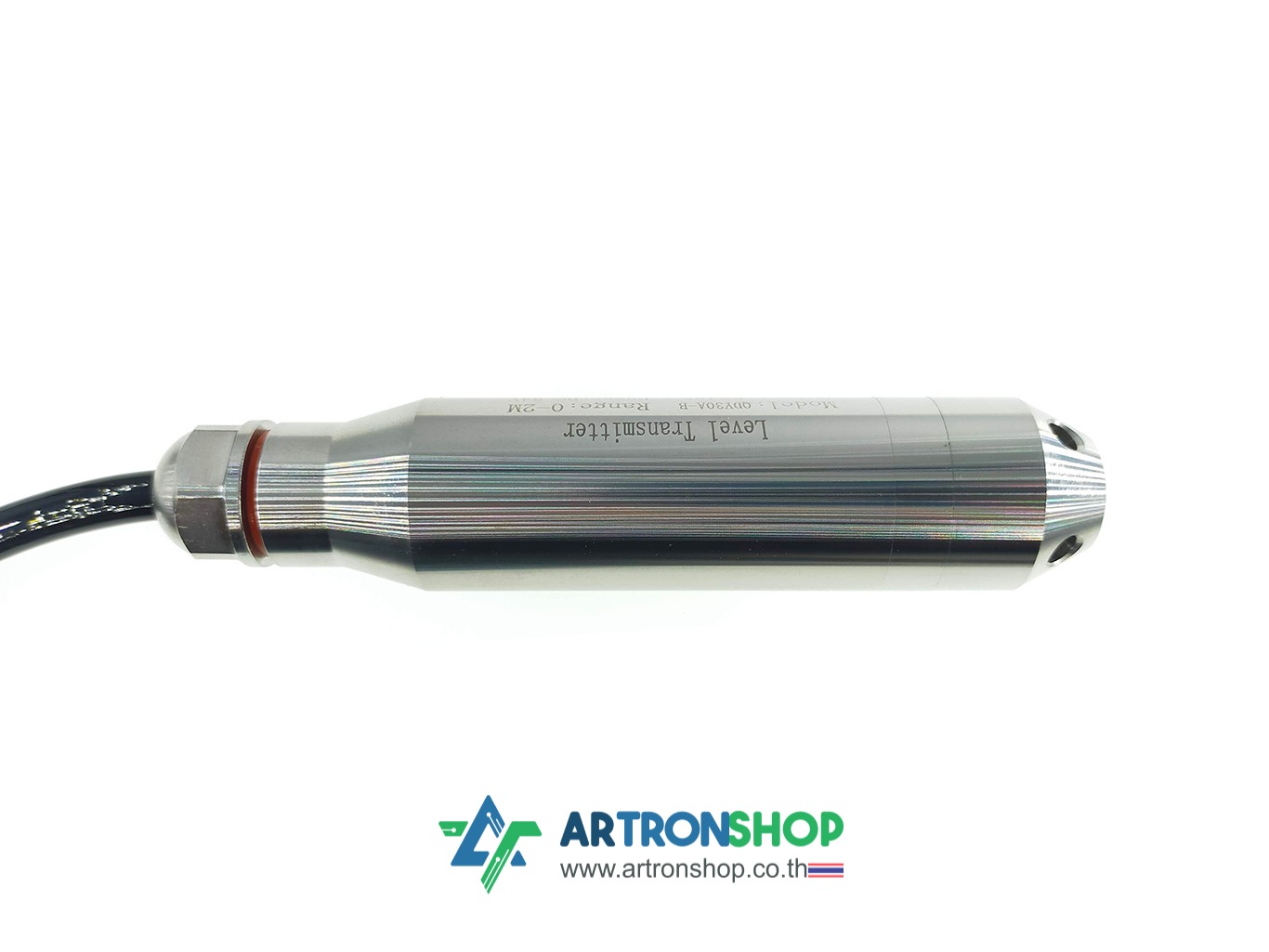

เซ็นเซอร์วัดระดับน้ำแบบจุ่ม 10 เมตร Modbus RS487 Submersible Water Level Sensor

เซ็นเซอร์วัดระดับน้ำแบบจุ่ม 10 เมตร Modbus RS485 Submersible Water Level Sensor วัดระดับน้ำได้ 0 - 10 เมตร ความยาวสายไฟ 10 เมตร ควาแม่นยำในการวัด +-0.2% ใช้หลักการวัดความดันน้ำพร้อมปรับแต่งค่า (calibrate) จึงได้ค่าความลึกของน้ำที่แม่นยำ เชื่อมต่อกับไมโครคอนโทรลเลอร์ / PLC ผ่าน RS485 โปรโตคอล Modbus RTU ใช้แรงดันไฟฟ้า 10V ถึง 30V ในการทำงาน

รายละเอียดเชิงเทคนิค

• ใช้วัดความลึกของน้ำ โดยใช้หัวเซ็นเซอร์จุ่มลงก้นถัง/ก้นบ่อ/ก้นคลอง
• ใช้หลักการวัดความดันของน้ำ ในการวัดความลึก (ยิ่งน้ำลึก ยิ่งมีความดันมาก)
• วัดความลึกของน้ำได้ 0 ถึง 10 เมตร
• ความละเอียดในการวัด 1 มิลลิเมตร (0.1 เซ็นติเมตร) ความแม่นยำ +-0.2%
• สายไฟเส้นผ่านศูนย์กลาง 7 มิลลิเมตร ฉนวน 2 ชั้น ยาว 10 เมตร
• ใช้แรงดันไฟฟ้าในการทำงาน 10V ถึง 30V (ผู้ผลิตแนะนำ 24V)
• เชื่อมต่อกับ PLC / ไมโครคอนโทรลเลอร์ผ่าน RS485 ด้วยโปรโตคอล Modbus RTU
• รองรับการเปลี่ยนหมายเลขอุปกรณ์ (Device ID) ได้ 0 ถึง 255
• รองรับการเลือกหน่วยการวัดเป็น CM, MM, MPa, Pa, kPa
• รองรับการเลือกตำแหน่งทศนิยม 0 ตำแหน่ง (ไม่มีทศนิยม), 1 ตำแหน่ง, 2 ตำแหน่ง, 3 ตำแหน่ง
• รองรับการเปลี่ยนความเร็วสื่อสาร 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
• รองรับการเชื่อมต่อกับคอมพิวเตอร์ผ่านตัวแปลง USB เป็น RS485
• รองรับการทดสอบอ่านค่าด้วยโปรแกรม ArtronShop Modbus Tool และ Modbus Poll และ CAS Modbus Scanner
• ขนาดหัวเซ็นเซอร์ 29 (เส้นผ่านศูนย์กลาง) x 132 (ความสูง) มิลลิเมตร

ข้อมูลเพิ่มเติม

• MODBUS Level transmitter communicationprotocol

สินค้าประกอบด้วย

1. เซ็นเซอร์วัดระดับน้ำแบบจุ่ม 10 เมตร จำนวน 1 ชิ้น

การใช้งาน

สีของสายไฟให้ความหมายดังนี้

• สีแดง - ไฟเลี้ยงบวก 10V - 30V (แนะนำ 24V)
• สีเขียว - ไฟเลี้ยงลบ (GND)
• สีน้ำเงิน - A+ ของ RS485
• สีเหลือง - B- ของ RS485

การตั้งค่าเชื่อมต่อ RS485 ให้ตั้งค่าดังนี้

• Baud rate: 9600
• Data length: 8 bits
• Parity: None
• Stop bit: 1
• Modbus Device ID: 1 (ค่าเริ่มต้น)

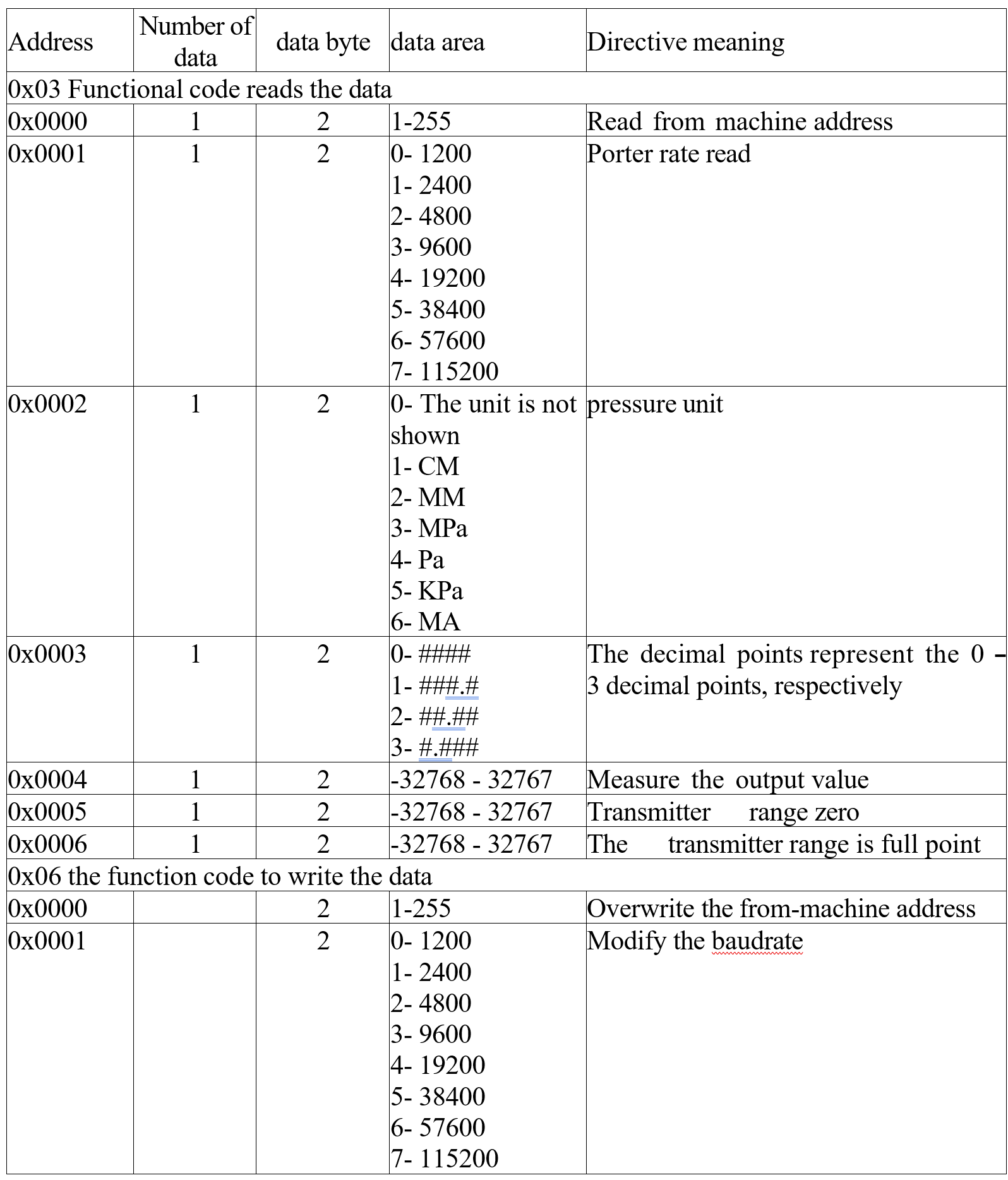

ตารางข้อมูล Register มีดังนี้

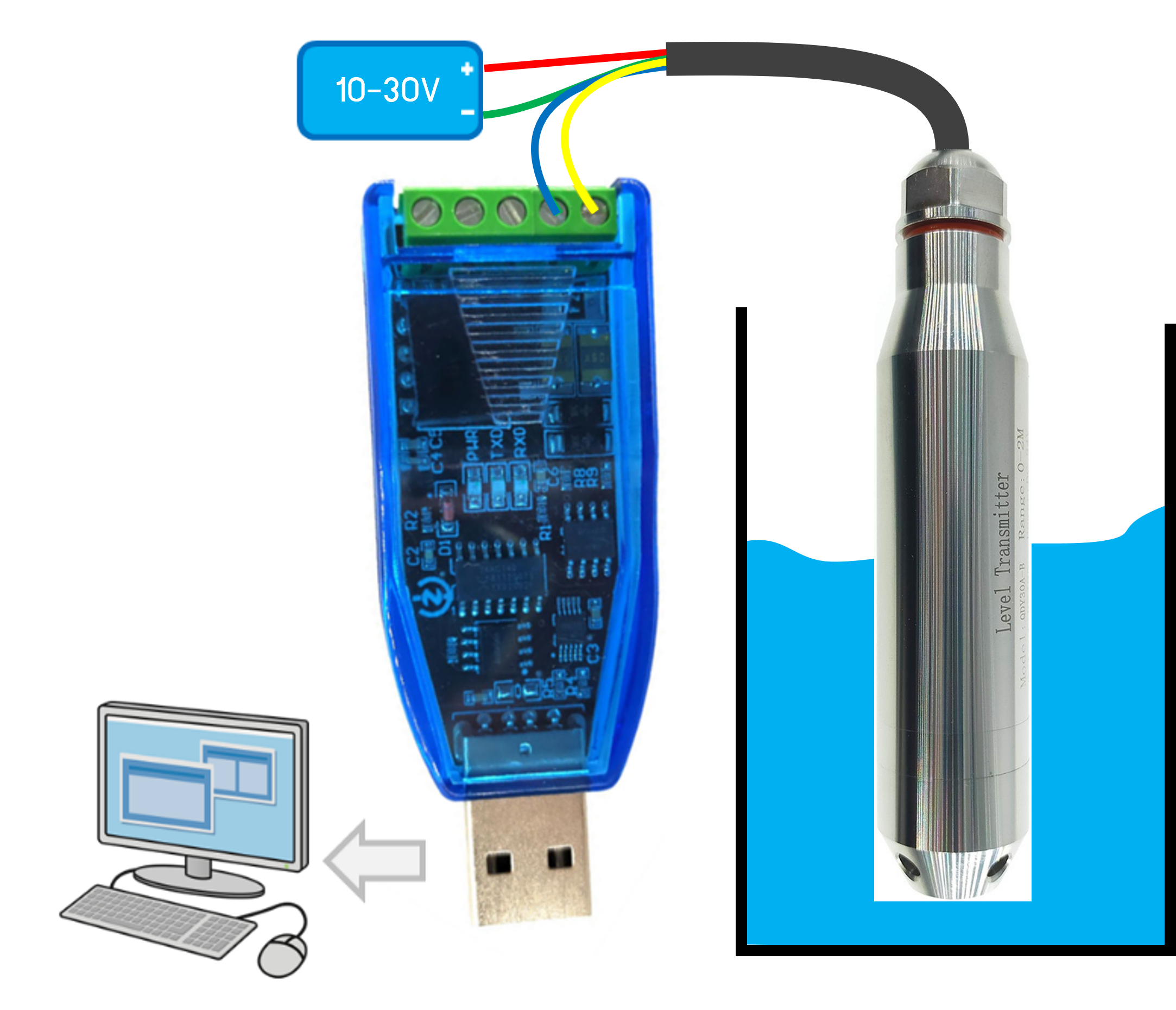

การทดสอบอ่านค่าด้วย Modbus Poll ให้ใช้อุปกรณ์ USB to RS485 เชื่อมต่อกับเซ็นเซอร์และแหล่งจ่ายไฟดังนี้

ดาวน์โหลดและติดตั้งโปรแกรม Modbus Pull ให้เรียบร้อย แล้วเปิดโปรแกรมขึ้นมา

• Modbus Pull เป็นโปรแกรมแชร์แวร์ ให้ทดลองใช้ได้ฟรี 30 วัน จากนั้นจะบังคับชำระเงิน

กดที่เมนู Setup เลือก Read/Write Definition หรือกดปุ่ม F8

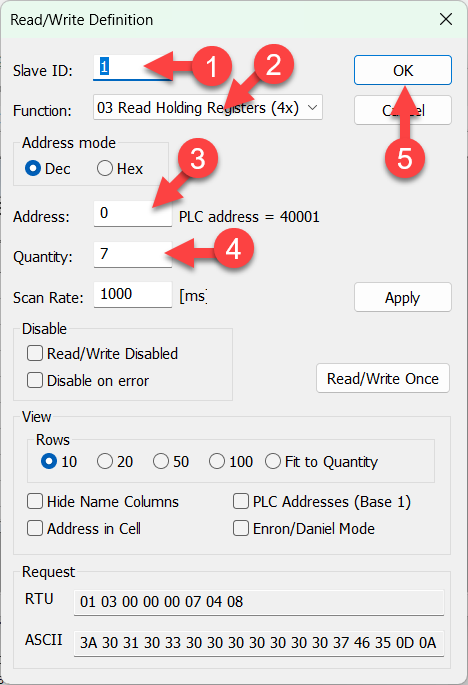

ตั้งค่าการอ่าน Read/Write Definition ดังนี้

กดเมนู Connection เลือก Connect... หรือกดปุ่ม F3

ในหน้าต่าง Connection Setup ตั้งค่าการเชื่อมต่อดังรูป (หมายเลข 2 แก้ให้เลือกหมายเลข COM ของ ZK-H485)

เมื่อเชื่อมต่อสำเร็จ ค่าระดับน้ำ (ความลึกที่วัดได้) ที่อ่านได้จะแสดงดังรูป

การใช้งานกับ ESP32

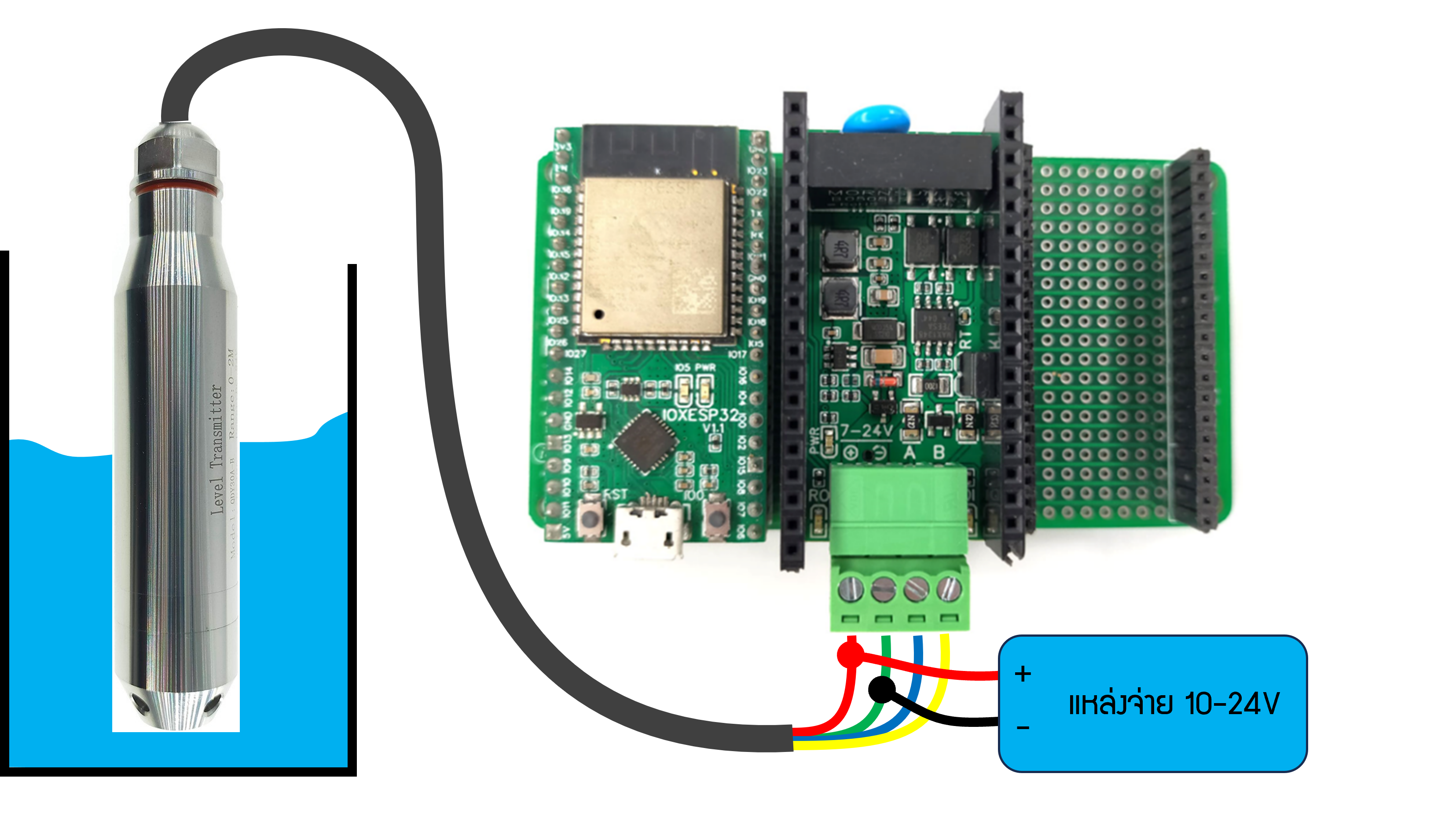

ใช้งาน IOXESP32 ร่วมกับ IOXESP32 Modbus shield (Lite) ต่อวงจรดังนี้

ติดตั้งไลบรารี่ Modbus Master แล้วใช้โค้ดโปรแกรมต่อไปนี้ในการทดสอบ

• https://gist.github.com/maxpromer/8fc1b7f2e6a24c46ef60d7a6eec6a7b2

นำโปรแกรมในลิ้งด้านบนใส่ในโปรแกรม Arduio IDE เลือกบอร์ด ESP32 เลือกพอร์ตให้ถูกต้อง แล้วอัพโหลดโปรแกรม

เปิด Serial Monitor ขึ้นมา ปรับเป็น 115200 baud ค่าความลึกของน้ำที่อ่านได้จะแสดงขึ้นมาแล้ว
