เซ็นเซอร์วัดความเร็วลม Modbus RS485 Polycarbon Wind Speed

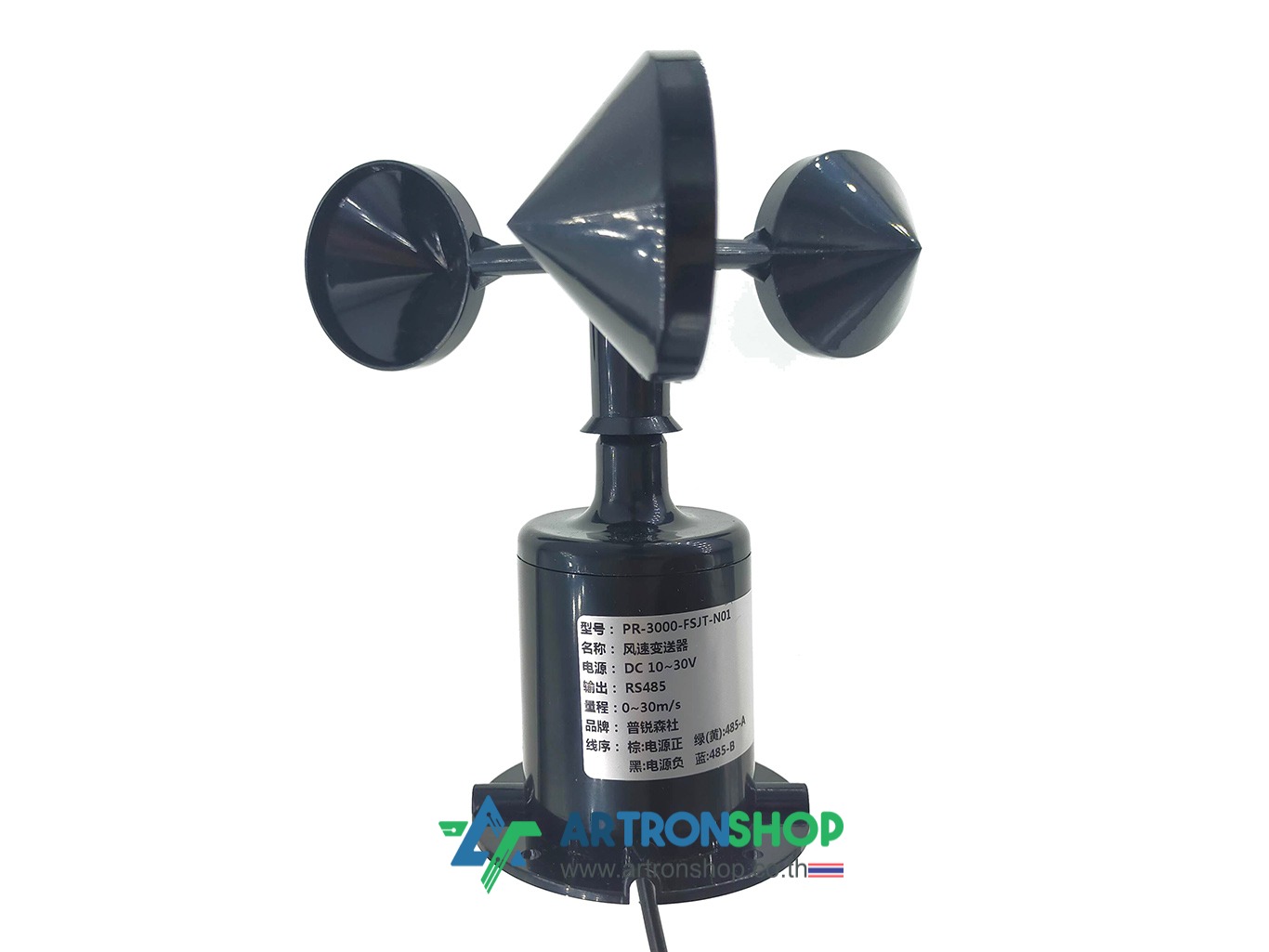

เซ็นเซอร์วัดความเร็วลม Modbus RS485 Polycarbon Wind Speed ใช้วัดความเร็วลมในงานตรวจวัดสภาพอากาศ สามารถวัดความเร็วลมได้ 0 ถึง 70 เมตร/วินาที ความละเอียดในการวัด 0.1 เมตร/วินาที ความเร็วในการตอบสนองต่ำกว่า 1 วินาที ใช้แรงดันไฟฟ้าในการทำงาน 10V ถึง 30V กันน้ำกันฝุ่น เชื่อมต่อกับ PLC / ไมโครคอนโทรลเลอร์ ผ่าน RS485 มาตรฐาน Modbus RTU รองรับการเปลี่ยนหมายเลขอุปกรณ์ (Device ID) และ Baud rate วัสดุทำจากพลาสติก ทนแดด ทนฝน

รายละเอียดเชิงเทคนิค

• เป็นเซ็นเซอร์วัดความเร็วลม
• ใช้ในงานตรวจวัดสภาพอากาศในพื้นที่เปิด เช่น วัดลมในสนามบิน วัดลมทะเล และใช้งานในที่ปิด เช่น วัดความเร็วลมของพัดลมเล้าไก่ เป็น
• วัดความเร็วลมได้ 0 ถึง 70 เมตร/วินาที ความละเอียด 0.1 เมตร/วินาที
• จับลมความเร็วลมได้เมื่อมีความเร็วลมตั้งแต่ 0.2 เมตร/วินาที ขึ้นไป
• ทำงานได้ที่อุณหภูมิ -40 ° C - 60 ° C, ความชื้น 0 - 80 %RH
• ออกแบบมาให้กันน้ำฝน ใช้งานได้ทั้งกลางแจ้งและในโรงเรือน
• เชื่อมต่อกับคอนโทรลเลอร์ PLC หรือ ไมโครคอนโทรลเลอร์ด้วยโปรโตคอล RS485 (Data Link Layer) และโปรโตคอล Modbus RTU (Network Layer)
• มาตรฐาน RS485 ลากสายไฟได้ยาว 1.2 กิโลเมตร บริษัทฯ ทดสอบลากสายยาว 100 เมตร โดยใช้สายโทรศัพท์ 24AWG เซ็นเซอร์ทำงานได้ปกติ
• ตั้งค่าหมายเลขอุปกรณ์ (Modbus ID), ความเร็วสื่อสาร (UART Baud rate) ผ่าน Holding Register
• ใช้งานได้กับโปรแกรม ArtronShop Modbus Tool และ Modbus Poll และ CAS Modbus Scanner

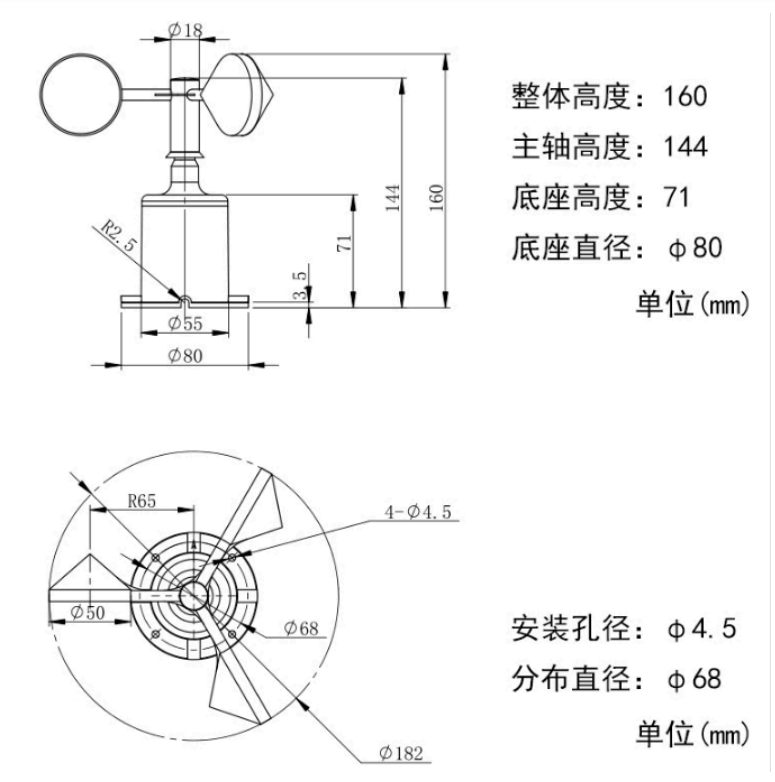

• ขนาด 180 x 160 มิลลิเมตร

สินค้าประกอบด้วย

1. เซ็นเซอร์วัดความเร็วลม จำนวน 1 ชิ้น

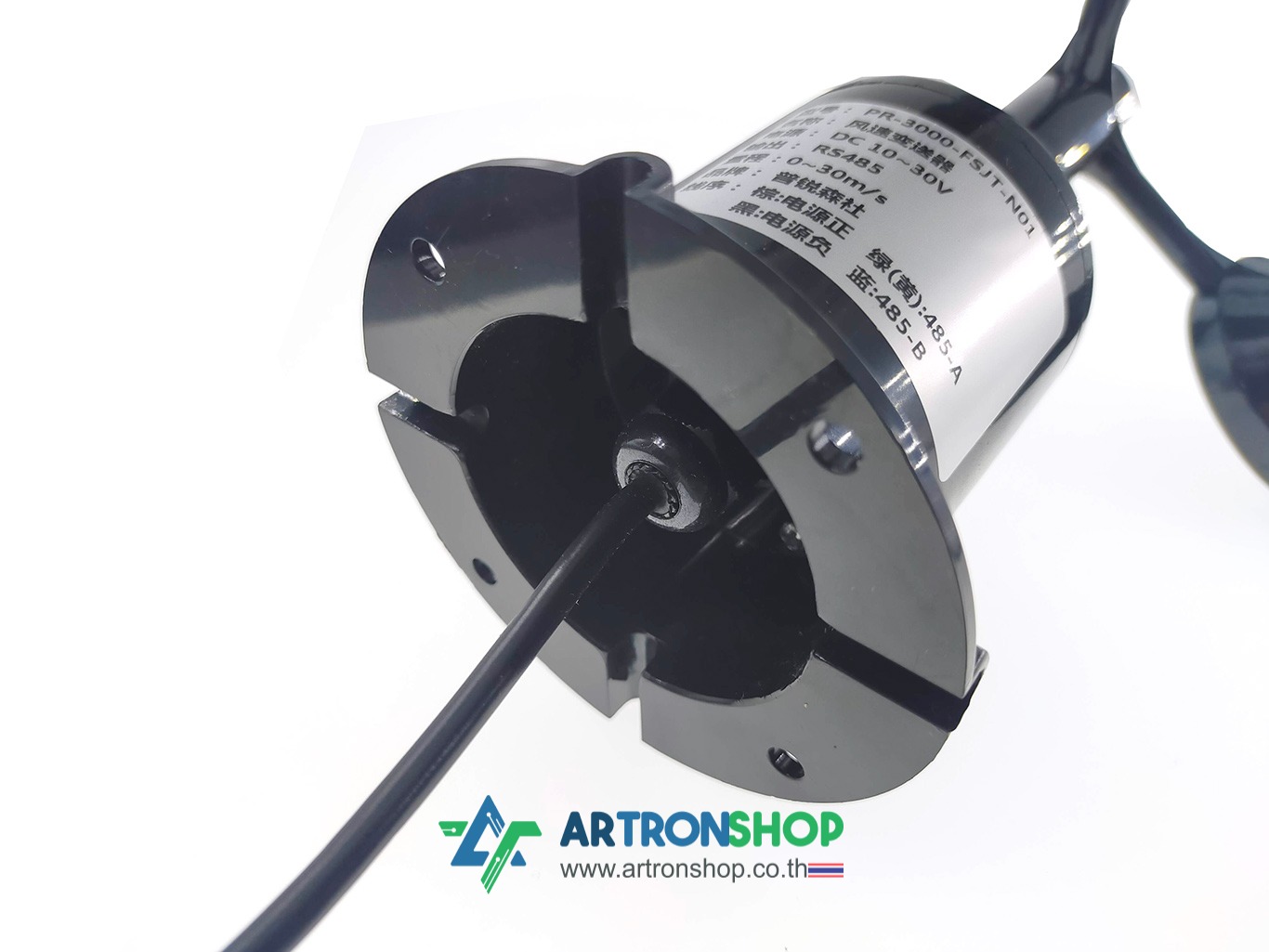

2. สายไฟ จำนวน 1 เส้น
3. ชุดน็อตยึดเซ็นเซอร์ จำนวน 1 ชุด

เอกสารเพิ่มเติม

• Wind-Speed-RS485_EN

ข้อมูลการเชื่อมต่อ RS485

• Baud rate: 4800
• Data length: 8 bits
• Parity: None
• Stop bit: 1
• Modbus Device ID: 1 (ค่าเริ่มต้น)

การอ่านข้อมูล Modbus RTU

ข้อมูลความเร็วลมอยู่ใน Function Code: 3, Address: 0 (PLC Address: 40001) ข้อมูลชนิด Unsigned อยู่ในรูป x10 เช่น อ่านค่าได้ 86 หมายถึง 8.6 m/s (นำค่าที่อ่านได้หาร 10 เพื่อให้ได้ค่าจริง)

ตัวอย่างการใช้โปรแกรม Modbus Pull อ่านข้อมูล

ใช้อุปกรณ์ USB to RS485 เชื่อมต่อกับเซ็นเซอร์และแหล่งจ่ายไฟดังนี้

----

ดาวน์โหลดและติดตั้งโปรแกรม Modbus Pull ให้เรียบร้อย แล้วเปิดโปรแกรมขึ้นมา

• Modbus Pull เป็นโปรแกรมแชร์แวร์ ให้ทดลองใช้ได้ฟรี 30 วัน จากนั้นจะบังคับชำระเงิน

กดที่เมนู Setup เลือก Read/Write Definition หรือกดปุ่ม F8

ตั้งค่าการอ่าน Read/Write Definition ดังนี้

กดเมนู Connection เลือก Connect... หรือกดปุ่ม F3

ในหน้าต่าง Connection Setup ตั้งค่าการเชื่อมต่อดังรูป (หมายเลข 2 แก้ให้เลือกหมายเลข COM ของ ZK-H485)

เมื่อเชื่อมต่อสำเร็จ ค่าความเร็วลมที่อ่านได้จะแสดงดังรูป

การใช้งานกับ ESP32

ใช้งาน IOXESP32 ร่วมกับ IOXESP32 Modbus shield (Lite) ต่อวงจรดังนี้

----

ใช้โปรแกรมต่อไปนี้ในการทดสอบ

• ----

นำโปรแกรมในลิ้งด้านบนใส่ในโปรแกรม Arduio IDE เลือกบอร์ด ESP32 เลือกพอร์ตให้ถูกต้อง แล้วอัพโหลดโปรแกรม

---

เปิด Serial Monitor ขึ้นมา ปรับเป็น 115200 baud ค่าความชื้นในดินที่อ่านได้จะแสดงขึ้นมาแล้ว

----
