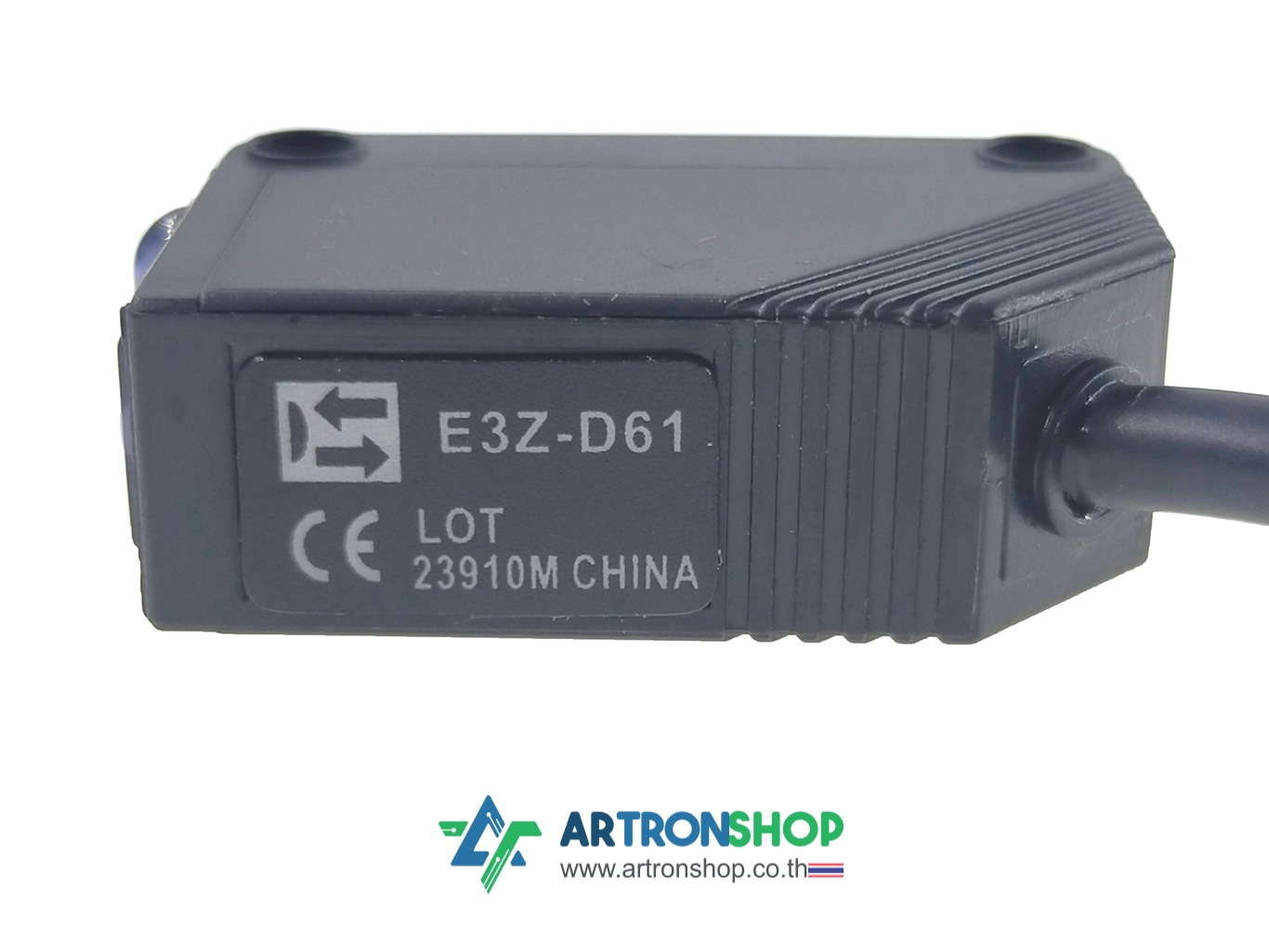

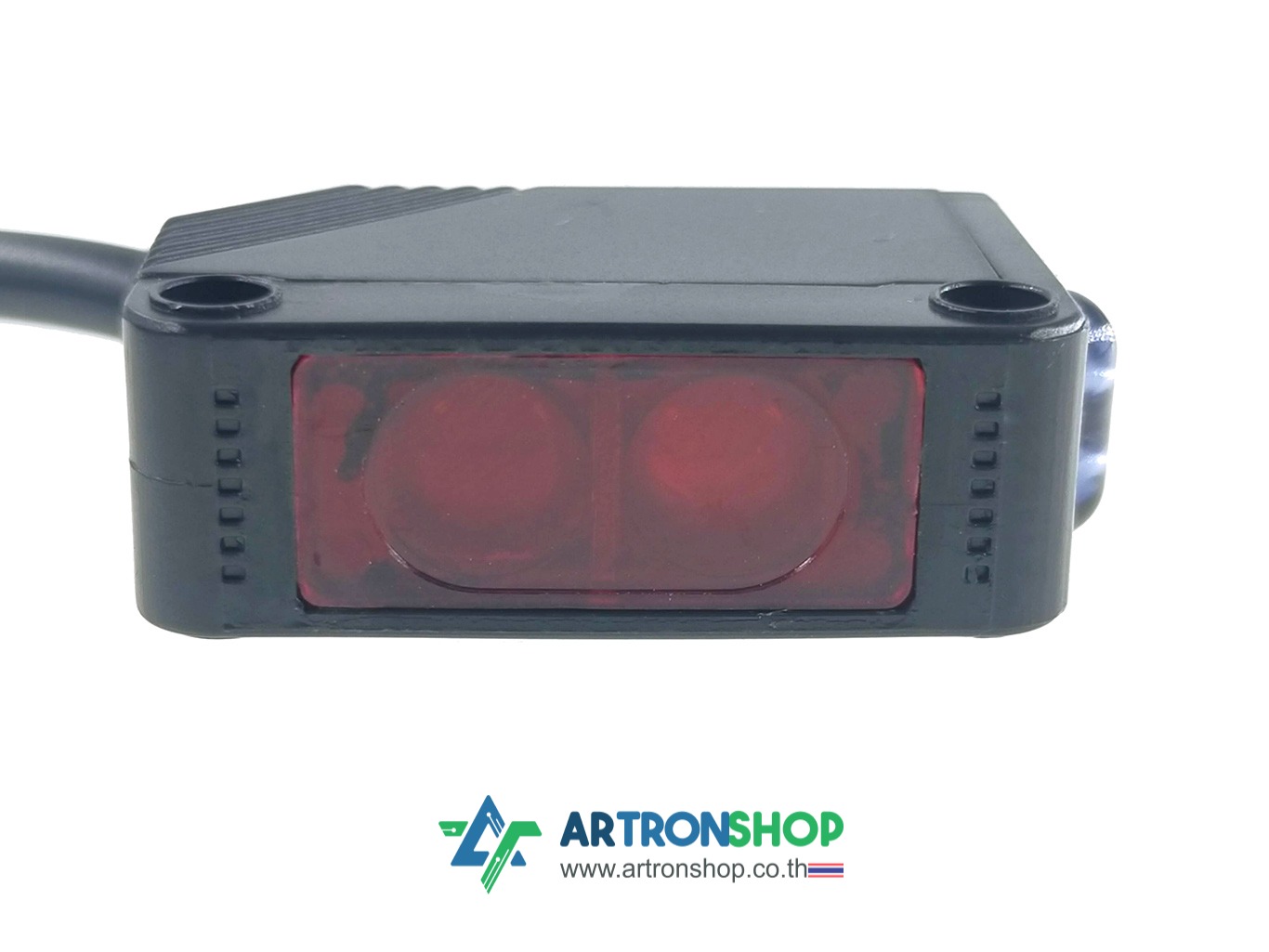

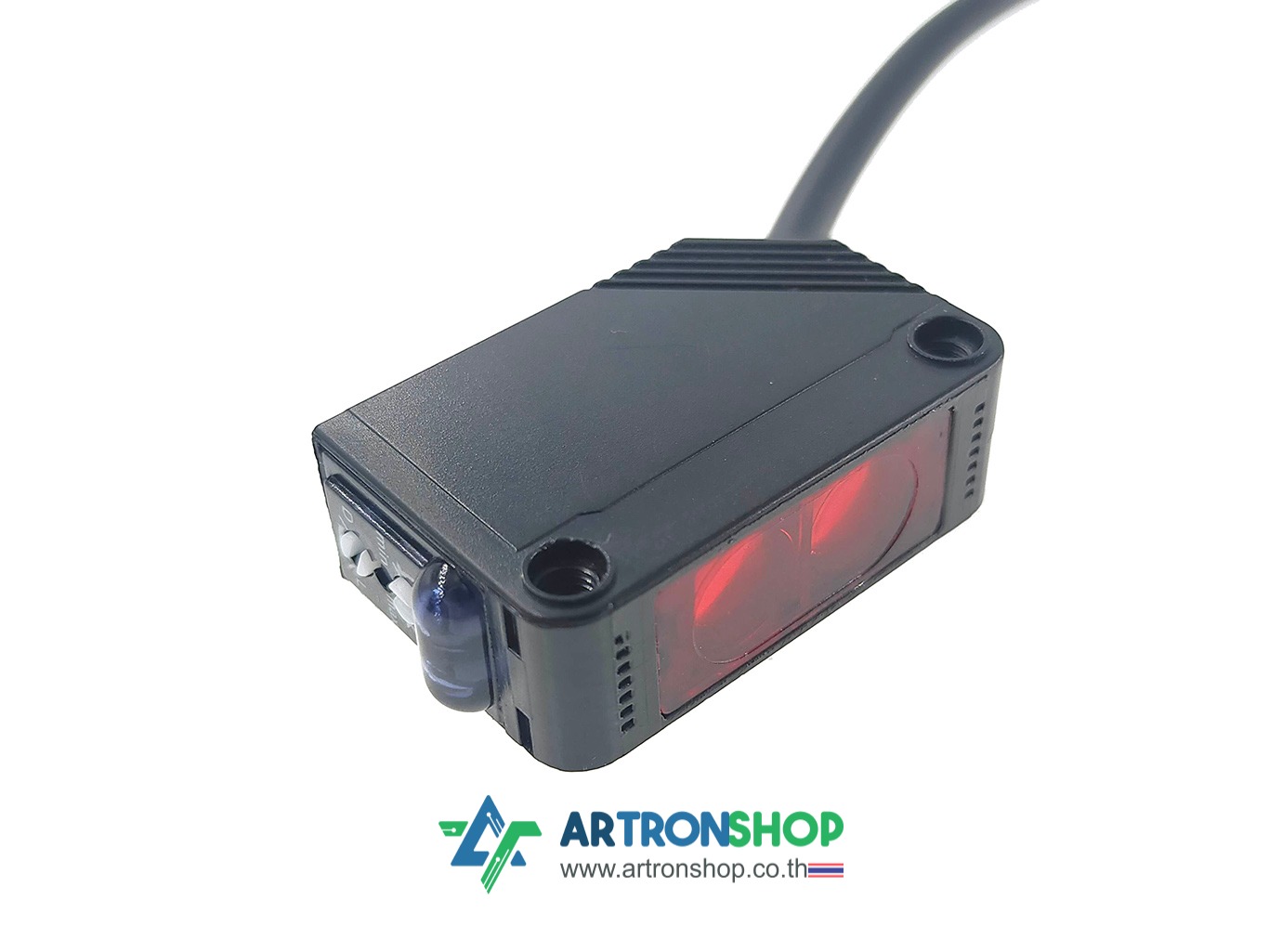

E3Z-D61 เซ็นเซอร์ตรวจจับวัตถุแบบใช้แสงสะท้อน Reflective Photoelectric sensor

E3Z-D61 เซ็นเซอร์ตรวจจับวัตถุแบบใช้แสงสะท้อน Reflective Photoelectric sensor จับวัตถุในระยะ 3-20 เซ็นติเมตร ปรับระยะตรวจจับ และรูปแบบสัญญาณเอาต์พุต (NO/NC) ได้ เป็นเซ็นเซอร์แบบ NPN (เอาต์พุต Open Collector) สามารถตรวจจับวัตถุได้ทุกชนิดที่ไม่ใช่สีโปร่งใส (เช่น แก้ว) ใช้คลื่นแสงอินฟาเรด 950 nm ในการทำงาน ระยะเวลาการตอบสนองน้อยกว่า 2 ms สายไฟยาว 2 เมตร วัสดุทำจาก ABS สายไฟทำจาก PVC

รายละเอียดเชิงเทคนิค

• ใช้ตรวจจับวัตถุ โดยส่งแสงออกไป เมื่อแสงตกกระทบกับวัตถุ แสงจะถูกสะท้อนกลับมาเข้าที่ตัวรับ
• ตรวจจับวัตถุได้ทุกชนิด ยกเว้นวัสดุโปร่งแสง (โปร่งแสง = แสงสะท้อนกลับมาไม่ได้)
• ตรวจจับวัตถุได้ในระยะ 3 ถึง 20 เซ็นติเมตร สามารถปรับระยะการตรวจจับได้
• เป็นเซ็นเซอร์ชนิด NPN สามารถปรับเลือกเอาต์พุตเป็น NO/NC ได้
• มีไฟแสดงสถานะตรวจจับวัตถุพบ
• ใช้คลื่นแสงอินฟาเรด 950 nm ในการทำงาน (ตามนุษย์มองไม่เห็น)
• ระยะเวลาการตอบสนองน้อยกว่า 2 ms
• ใช้แรงดันไฟฟ้าได้ 12V ถึง 24V
• กระแสไฟฟ้าเอาต์พุตสูงสุด 300mA
• มีระบบป้องกันต่อสายไฟผิดขั้ว ป้องกันไฟกระชาก
• สามารถใช้งานร่วมกับ PLC และไมโครคอนโทรลเลอร์ ได้
• วัสดุทำจาก ABS สายไฟทำจาก PVC
• ขนาด 20 x 31 มิลลิเมตร

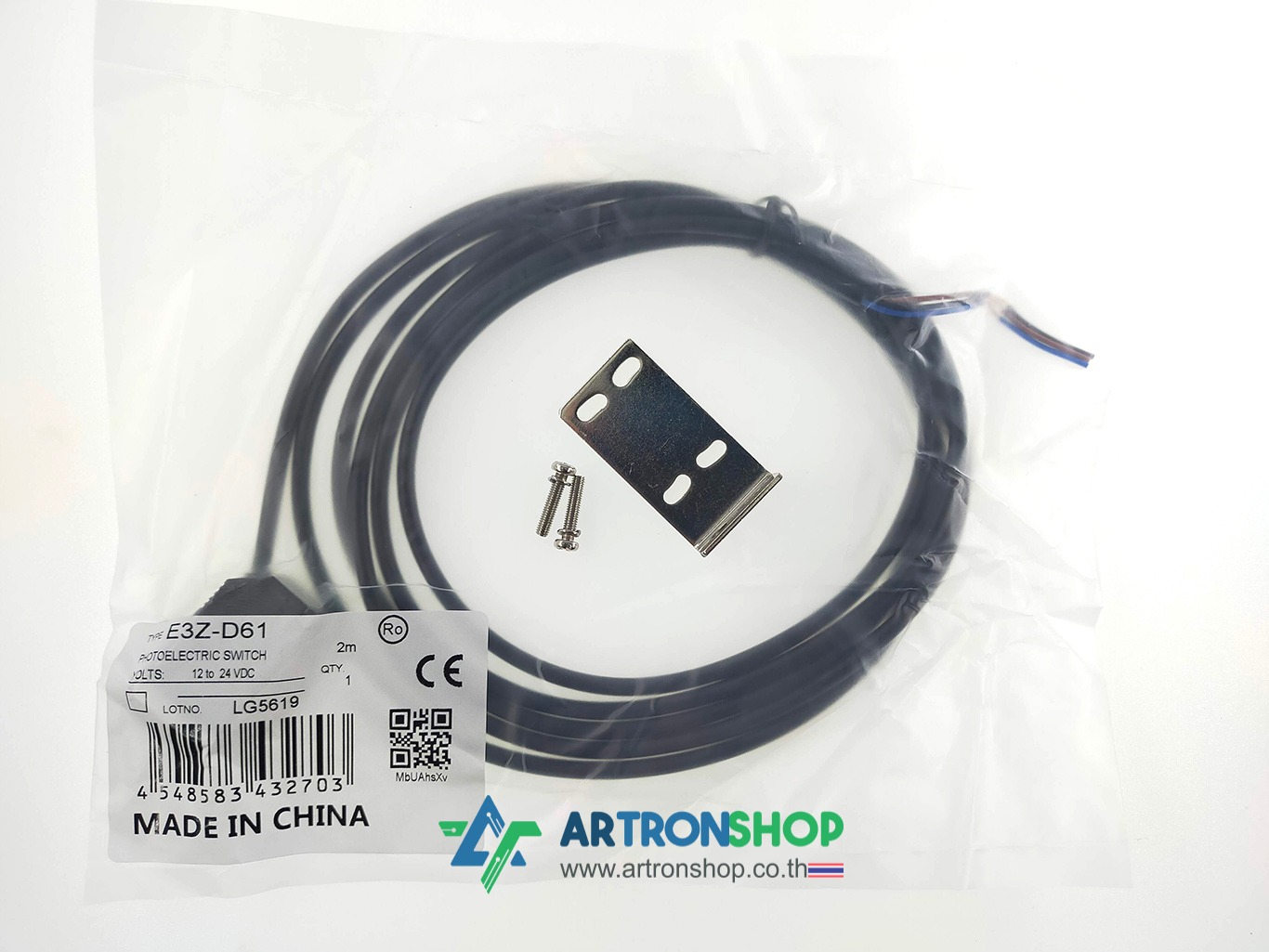

สินค้าประกอบด้วย

1. E3Z-D61 เซ็นเซอร์ตรวจจับวัตถุแบบใช้แสงสะท้อน จำนวน 1 ชิ้น
2. ชุดขายึดเซ็นเซอร์ จำนวน 1 ชุด

การใช้งาน

สีของสายไฟให้ความหมายดังนี้

• สีน้ำตาล - ไฟเลี้ยงบวก 12V - 24V
• สีดำ - สัญญาณเอาต์พุต
• สีน้ำเงิน - ไฟเลี้ยงลบ (GND)

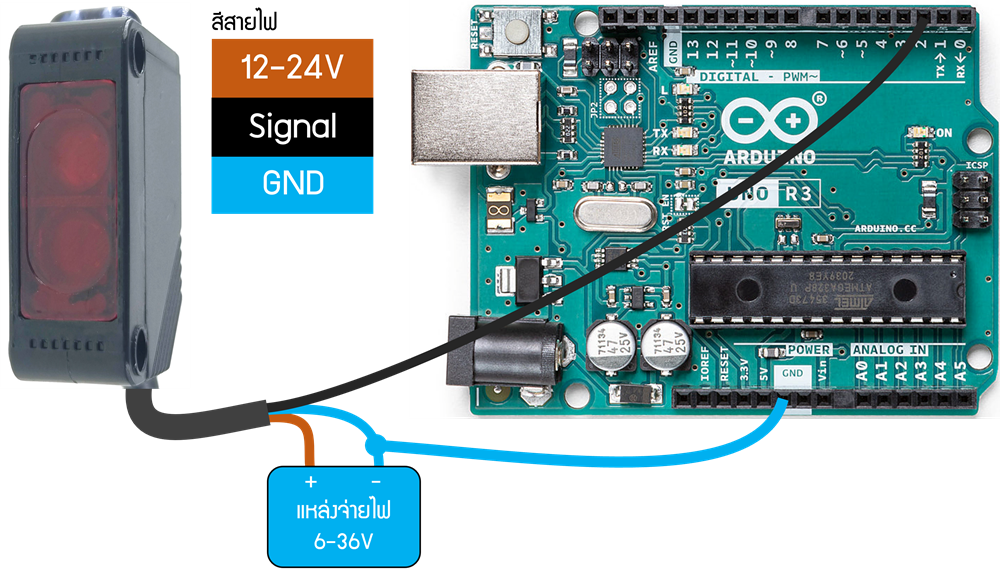

การต่อวงจรใช้งานร่วมกับ Arduino ให้ต่อวงจรดังนี้ (ควรใช้เพื่อการทดสอบเท่านั้น)

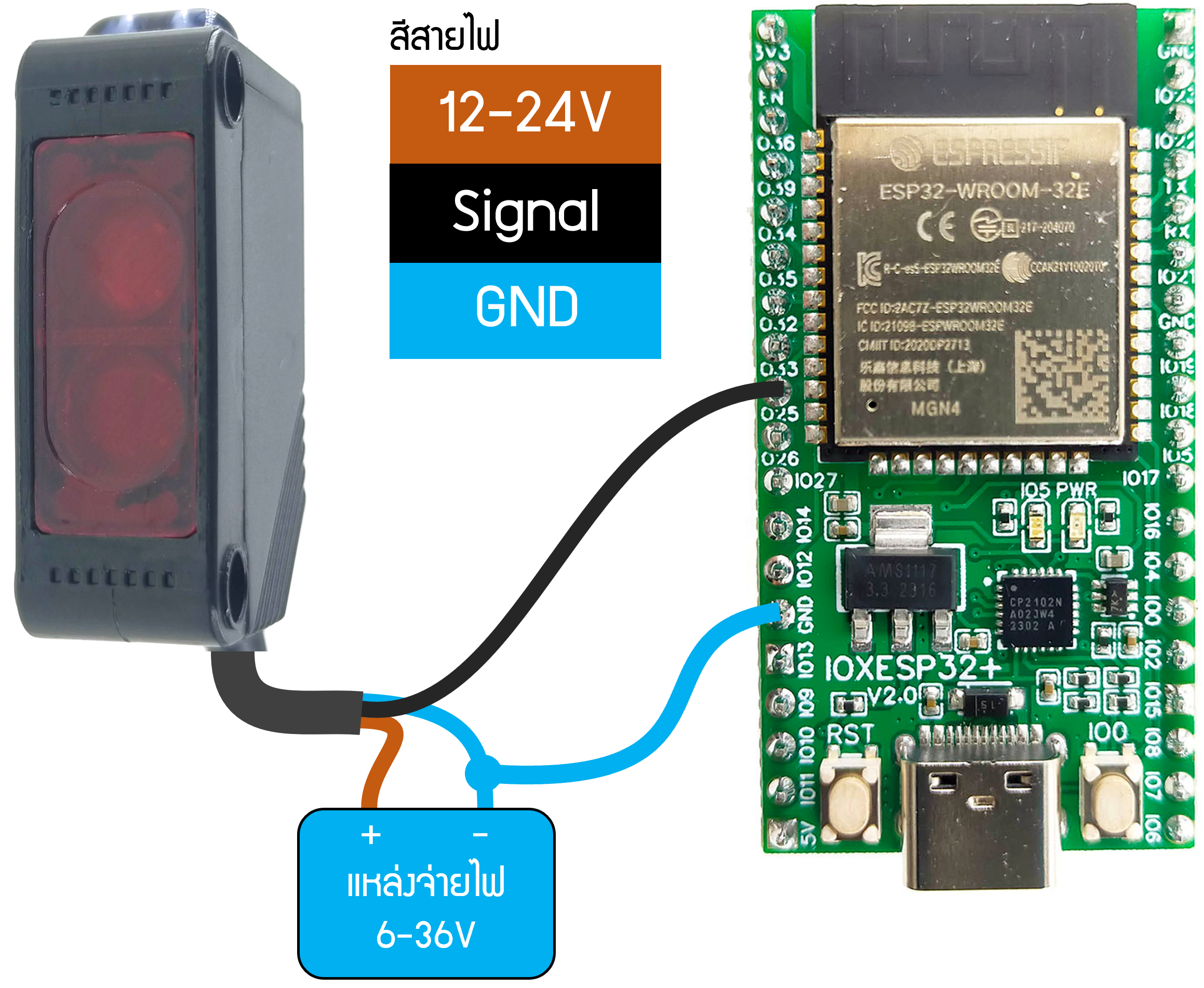

การต่อวงจรใช้งานร่วมกับ ESP32 (IOXESP32) ให้ต่อวงจรดังนี้ (ควรใช้เพื่อการทดสอบเท่านั้น)

การต่อวงจรใช้งานที่แนะนำ ให้ใช้ออปโต้คั่นระหว่างส่วนแรงดันไฟสูง (วงจรเซ็นเซอร์) และส่วนวงจรไฟต่ำ (ไมโครคอนโทรลเลอร์) ดังนี้

เขียนโปรแกรมใช้งานเหมือนสวิตช์ แนะนำให้ใช้โค้ดโปรแกรมตัวอย่างในเมนู File > Examples > 01. Basic > DigitalRead

แก้ไข INPUT เป็น INPUT_PULLUP (ดังรูป)

อัพโหลดโปรแกรมลงบอร์ด ผลที่ได้เมื่อตรวจจับวัตถุได้ ใน Serial Monitor จะแสดงเลข 0

เมื่อตรวจจับวัตถุไม่ได้ แสดงเลข 1

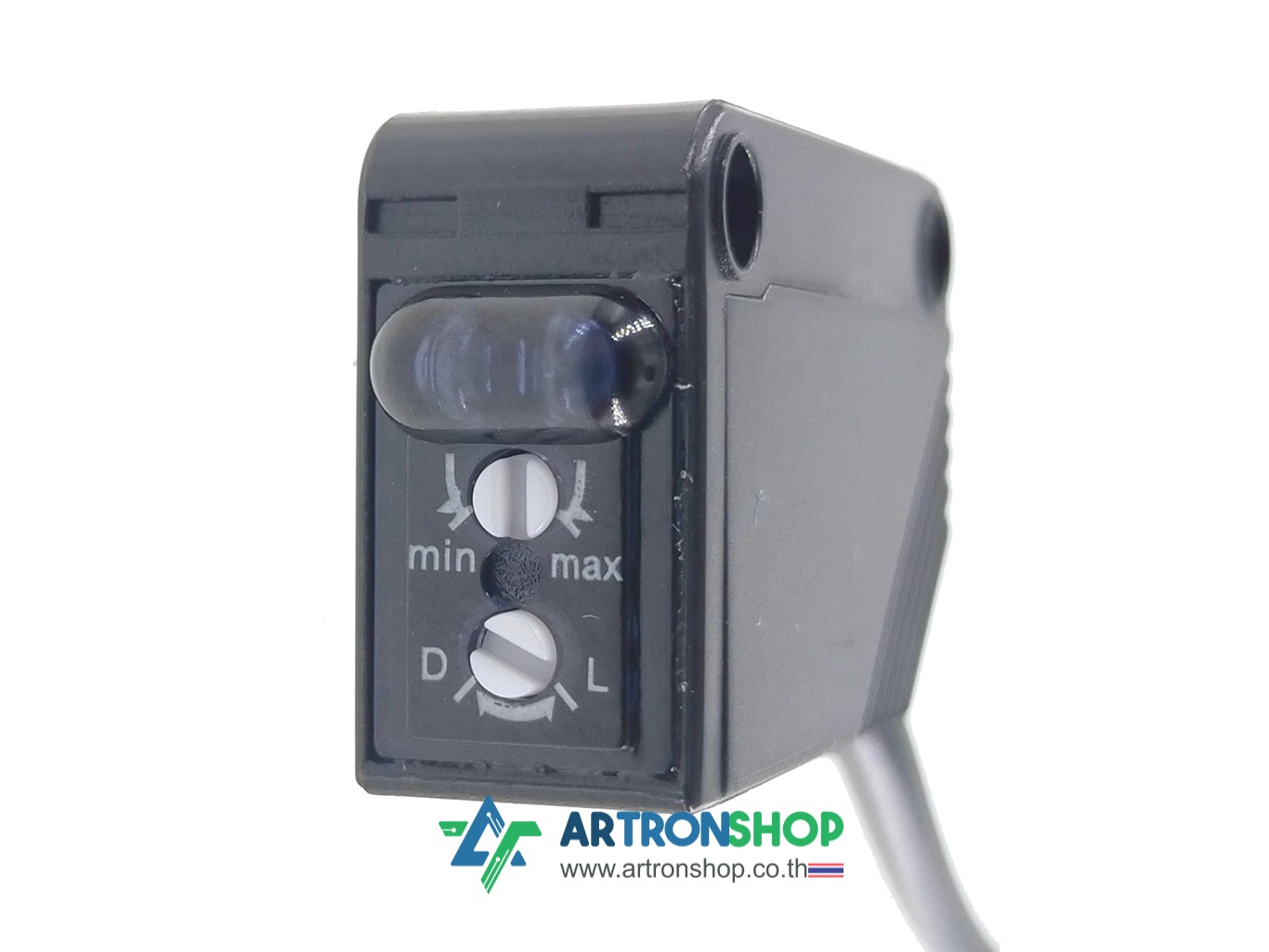

หมายเหตุ. หากต้องการให้ทำงานสลับกัน ให้ปรับที่ปุ่ม D/L , หากต้องการปรับระยะตรวจจับ ให้ปรับที่ปุ่ม min/max
