IOXESP32 Main Power Base บอร์ดเชื่อมต่ออุปกรณ์เสริม ESP32 พร้อมพาวเวอร์ซัพพลาย

IOXESP32 Main Power Base บอร์ดเชื่อมต่ออุปกรณ์เสริม ESP32 พร้อมพาวเวอร์ซัพพลาย ใช้เสียบบอร์ด IOXESP32 และโมดูลเสริม IOXESP32 shield มาพร้อมวงจรเพาเวอร์ซัพพลาย รับไฟเข้า 100V AC ถึง 240V AC จ่ายไฟออก 5V/600mA (ต่อเนื่อง) เลี้ยงบอร์ด IOXESP32 และโมดูลเสริมผ่านช่อง 5V เหมาะสำหรับโปรเจคที่ต้องเสียบปลั๊ก ใช้ไฟเลี้ยงจากไฟบ้าน เช่น เครื่องเรียกคิว เครื่องส่งเสียงยินดีต้อนรับ IoT Gateway เป็นต้น

**สินค้านี้ออกแบบและผลิตโดย อาร์ทรอน ชอป รับประกันใช้งานได้ตามสเปคที่ระบุไว้**

รายละเอียดเชิงเทคนิค

• ใช้ต่อบอร์ด IOXESP32 เข้ากับโมดูลเสริม IOXESP32 shield
• มีวงจรเพาเวอร์ซัพพลายในตัว รับไฟบ้าน 220V AC แปลงเป็น 5V เลี้ยงบอร์ด IOXESP32
• ต่อไฟบ้านเข้าผ่านเทอมินัลบล็อก
• ฝั่งอินพุตมาพร้อมฟิวส์ป้องกันกระแสเกิน/ลัดวงจร, วงจรป้องกันไฟกระชากด้วย MOV, วงจรกรองสัญญาณ EMC และ EMI
• ฝั่งเอาต์พุตจ่ายแรงดัน 5V คงที่ จ่ายกระแสได้ 600mA ต่อเนื่อง และ 1A ชั่วขณะ
• ฝั่งเอาต์พุตมีวงจรป้องกันกระแสเกิน/ลัดวงจร
• ใช้โมดูลเพาเวอร์ซัพพลาย รุ่น HLK-PM01 จาก Hi-Link
• ใช้งานได้กับบอร์ดในตะกูล IOXESP32 ทุกบอร์ด
• ขนาด 56 x 100 มิลลิเมตร

เอกสารเพิ่มเติม

• เอกสารการใช้งานฉบับเต็ม : https://artronshop.gitbook.io/ioxesp32/ioxesp32-base/ioxesp32-main-power-base
• วงจรของ IOXESP32 Main Power Base : https://dl.artronshop.co.th/IOXESP32/IOXESP32%20Main%20Power%20Base/Schematic.pdf
• Dimension : https://dl.artronshop.co.th/IOXESP32/IOXESP32%20Main%20Power%20Base/Dimension.pdf
• HLK-PM01 datasheet : https://drive.google.com/file/d/1akkTcKPDKsjRavcggvhdrLv0_S19H-UG/view?usp=sharing

การใช้งาน

ส่วนประกอบของ IOXESP32 Main Power Base มีดังนี้

การเสียบบอร์ด IOXESP32 ให้ช่องเสียบ USB อยู่ด้านล่าง ส่วน IOXESP32 shield ให้ศึกษารายละเอียดแต่ละรุ่นเพิ่มเติมว่าเสียบอย่างไร

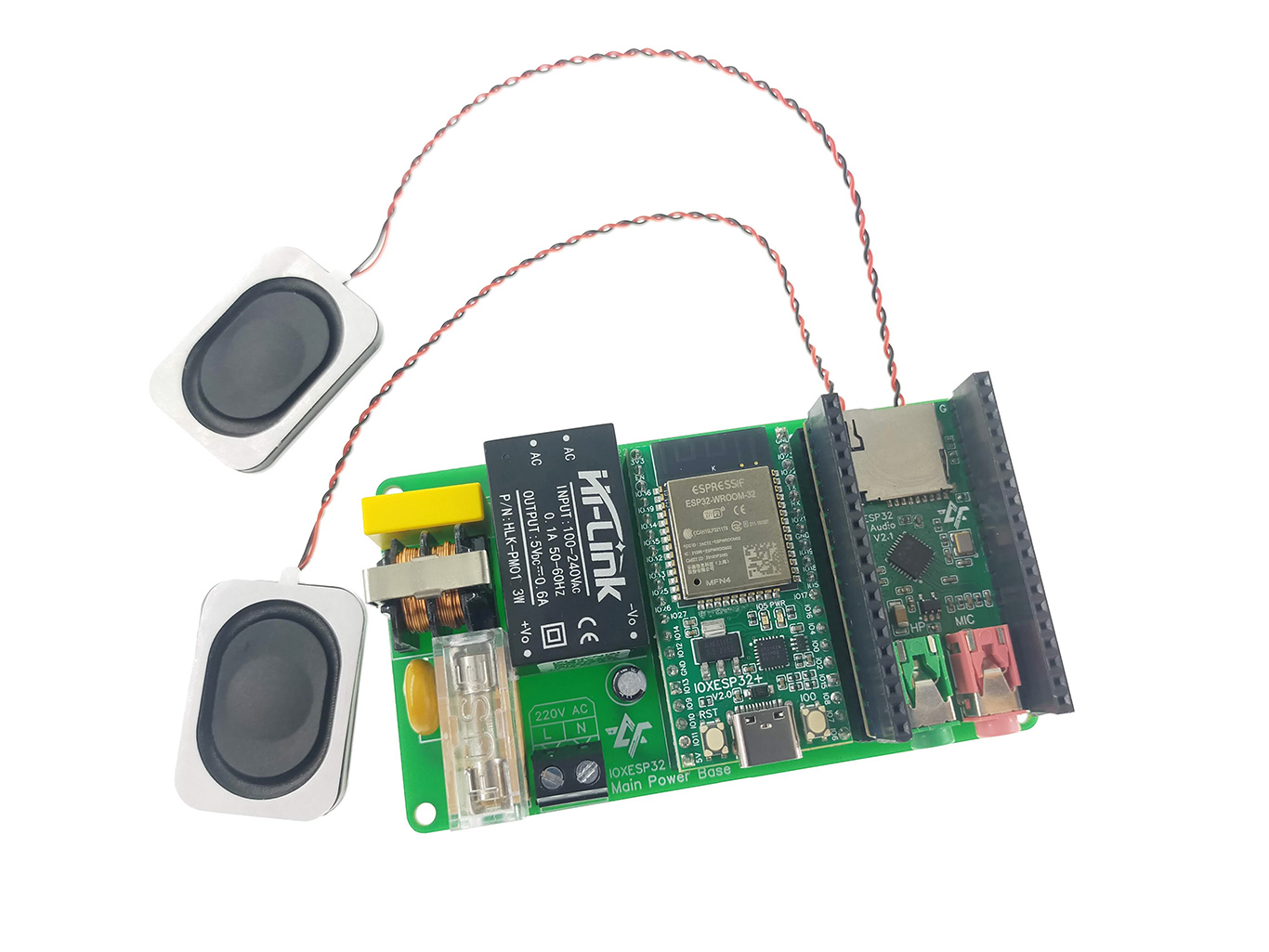

ตัวอย่างการต่อ IOXESP32+ เข้ากับ IOXESP32 Audio shield แสดงดังรูปด้านล่าง
