IOXESP32 4-20mA Receiver shield โมดูลเสริม ESP32 รับสัญญาณ 4-20mA

IOXESP32 4-20mA Receiver shield โมดูลเสริม ESP32 รับสัญญาณ 4-20mA ใช้ต่อกับเซ็นเซอร์ / PLC รับสัญญาณ 4-20mA ทั้งแบบสาย 2 เส้น และ 4 เส้น ความละเอียดในการวัด 0.01 mA ความแม่นยำ +-0.1% ใช้ ADC ความละเอียด 16 บิต ออกแบบมาสำหรับงานวัดกระแสไฟฟ้าโดยเฉพาะ เชื่อมต่อกับ ESP32 ผ่าน I2C ต่อใช้งานพร้อมกันได้สูงสุด 4 ตัว มาพร้อมวงจรจ่ายไฟ แปลงไฟ 7 ถึง 28V เป็น 5V/2A เลี้ยงบอร์ด ESP32 และอุปกรณ์ต่อร่วม

***สินค้านี้ออกแบบและผลิตโดย อาร์ทรอน ชอป รับประกันใช้งานได้ตามสเปคที่ระบุไว้***

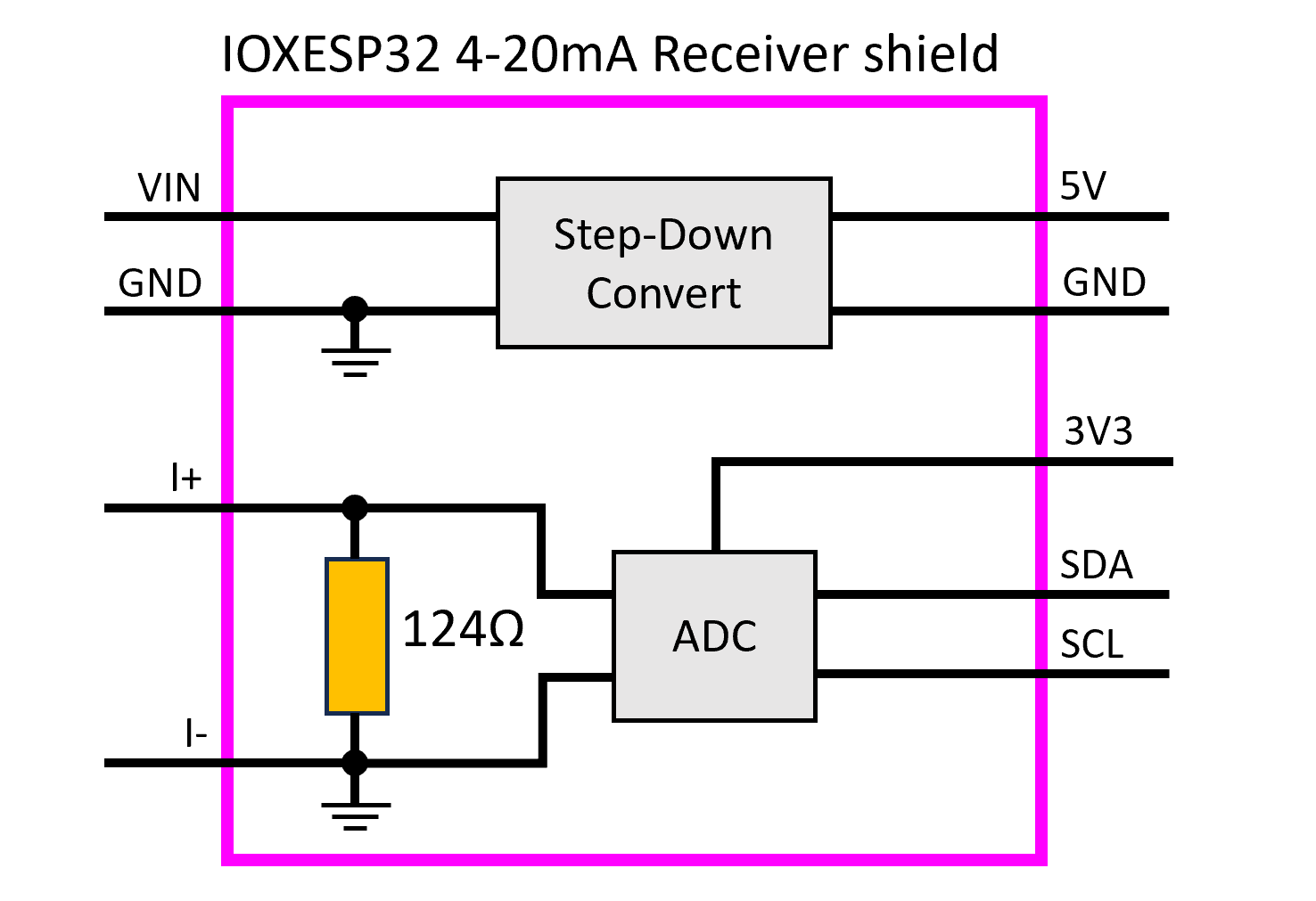

บล็อกไดอะแกรม

รูปที่ 1 บล็อกไดอะแกรมของ IOXESP32 4-20mA Receiver shield

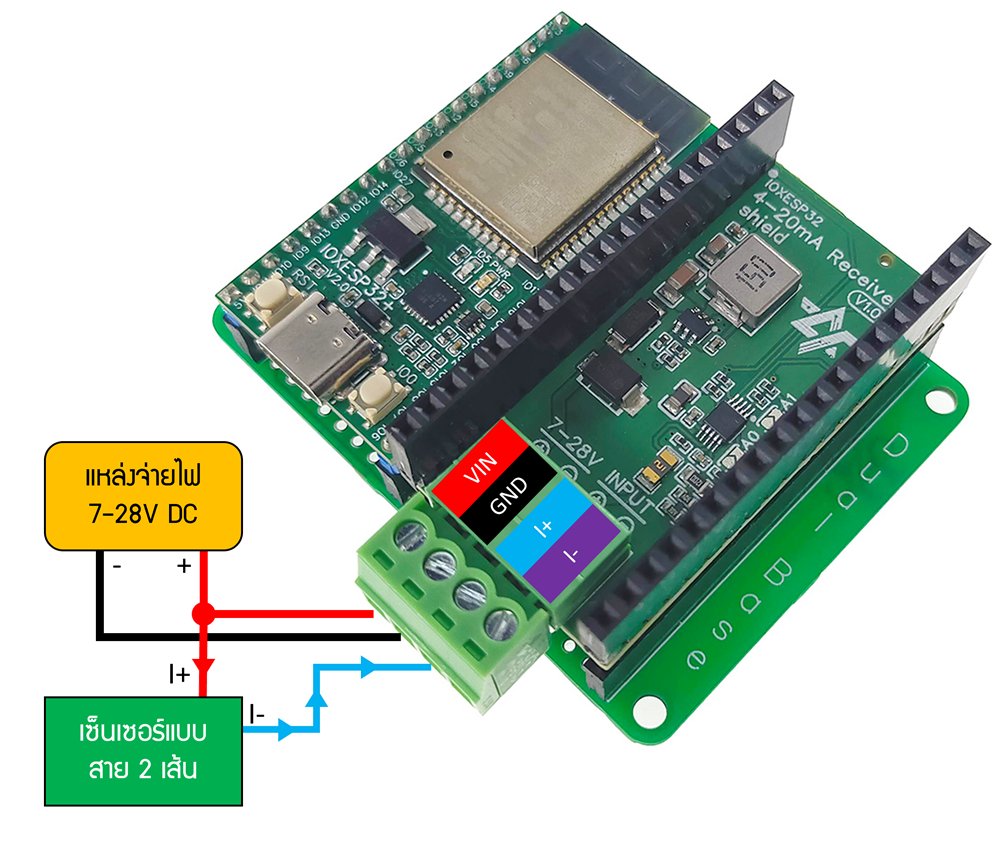

ตัวอย่างการต่อวงจรใช้งานร่วมกับเซ็นเซอร์สาย 2 เส้น

รูปที่ 2 การต่อ IOXESP32 4-20mA Receiver shield รับสัญญาณจากเซ็นเซอร์สาย 2 เส้น

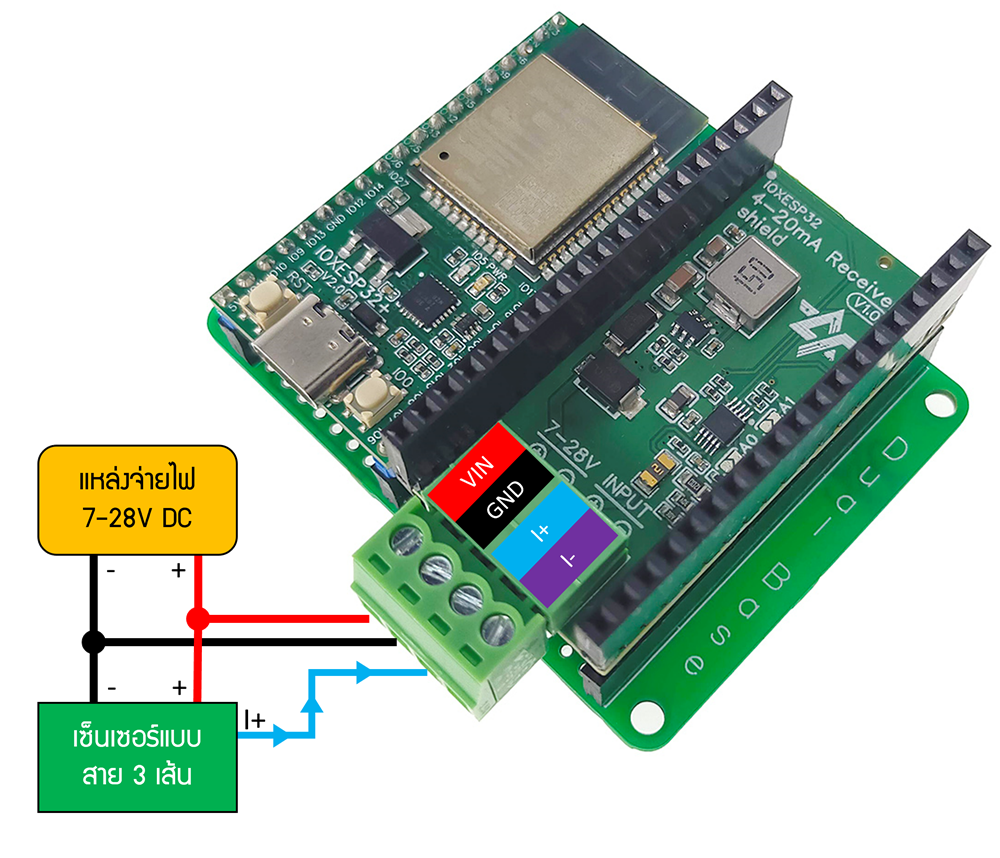

ตัวอย่างการต่อวงจรใช้งานร่วมกับเซ็นเซอร์สาย 3 เส้น

รูปที่ 3 การต่อ IOXESP32 4-20mA Receiver shield รับสัญญาณจากเซ็นเซอร์สาย 3 เส้น

ตัวอย่างการต่อวงจรใช้งานร่วมกับเซ็นเซอร์สาย 4 เส้น

รูปที่ 4 การต่อ IOXESP32 4-20mA Receiver shield รับสัญญาณจากเซ็นเซอร์สาย 4 เส้น

หมายเหตุ. วงจรต่อใช้งานของเซ็นเซอร์แต่ละรุ่นอาจแตกต่างกัน โปรดศึกษาคู่มือการใช้งานเซ็นเซอร์เพิ่มเติม

เขียนโปรแกรมสั่งงานด้วย Arduino IDE / PlatformIO มีไลบรารี่พร้อมใช้งาน รองรับการปรับเทียบค่า (Calibration) กับเครื่องมือวัดมาตรฐาน

รูปที่ 5 โค้ดโปรแกรมตัวอย่าง อ่านค่า 4-20mA จาก IOXESP32 4-20mA Receiver shield

อ่านเอกสารการใช้งานฉบับเต็มได้ที่ https://artronshop.gitbook.io/ioxesp32/ioxesp32-4-20ma-receiver-shield/introduce

รายละเอียดเชิงเทคนิค

สเปคของภาครับสัญญาณ 4-20mA

• รับสัญญาณได้ -20.48 mA ถึง 20.48 mA
• ความละเอียดในการวัด 0.01mA
• ความแม่นยำ +-0.1%
• ความละเอียดในการวัด 16 บิต
• แม่นยำระดับทิศนิยม 2 ถึง 3 หลัก
• ความเร็วในการวัด 820 SPS (820 ตัวอย่างต่อ 1 วินาที)
• สื่อสารกับ ESP32 ผ่าน I2C ด้วยความเร็วสูงสุด 400 kHz
• เปลี่ยน I2C Address ได้สูงสุด 4 หมายเลข
• มีระบบป้องกันกระแสเกินด้วยฟิวส์ฟื้นตัวอัตโนมัติ (PTC) ตัดวงจรเมื่อกระแสเกิน 200mA และมีระบบป้องกันลัดวงจร
• ใช้ไอซี ADC ที่ออกแบบมาสำหรับวัดกระแสไฟฟ้าโดยเฉพาะ ให้ค่าเที่ยงตรง แม่นยำ เสถียร มากที่สุด

สเปคของภาคจ่ายไฟ

• ทำงานแบบสวิตชิ่ง ความถี่ 500 kHz
• รับแรงดันไฟเข้า 7 - 28V DC
• จ่ายแรงดันออก 5V กระสูงสุด 2A
• จัดวงจรแบบ Synchronize ซึ่งเป็นเทคโนโลยีที่ดีที่สุด มีสัญญาณรบกวน (EMI) น้อยที่สุด เกิดกรสูญเสียน้อยที่สุดในตอนนี้
• ประสิทธิ์ภาพการจ่ายพลังงาน (Efficiency) สูงสุด 95%
• มีระบบป้องกันจ่ายไฟเข้าผิดขั้ว
• มีระบบป้องกันไฟกระชากด้วย TVS
• มีระบบป้องกันเอาต์พุตลัดวงจรและกระแสเกิน
• มีระบบป้องกันอุณหภูมิเกิน

อื่น ๆ

• ใช้งานได้กับบอร์ด IOXESP32 ทุกรุ่น, บอร์ด Node32-Lite, บอร์ด NodeMCU-32S
• มีไฟสีเขียวแสดงสถานะได้รับไฟเลี้ยง
• จุดต่อสายไฟไฟเข้าและสัญญาณเข้า เป็นแบบเทอมินัลบล็อก ถอดเสียบได้ง่าย
• ระยะขา 2.54 มิล / 0.1 นิ้ว เสียบลงโพรโทบอร์ดได้
• ขนาด 254 x 182 มิลลิเมตร

ข้อมูลเพิ่มเติม

• เอกสารการใช้งาน (มีหลายหน้า) : https://artronshop.gitbook.io/ioxesp32/ioxesp32-4-20ma-receiver-shield/introduce
• ไลบรารี่ Arduino : https://github.com/ArtronShop/IOXESP32_4-20mA_Receiver
• Dimension : https://dl.artronshop.co.th/IOXESP32/IOXESP32%204-20mA%20Receiver%20shield/Dimension.pdf
