ATD3.5-S3 Ethernet shield โมดูลเสริมต่อ LAN สำหรับ ATD3.5-S3

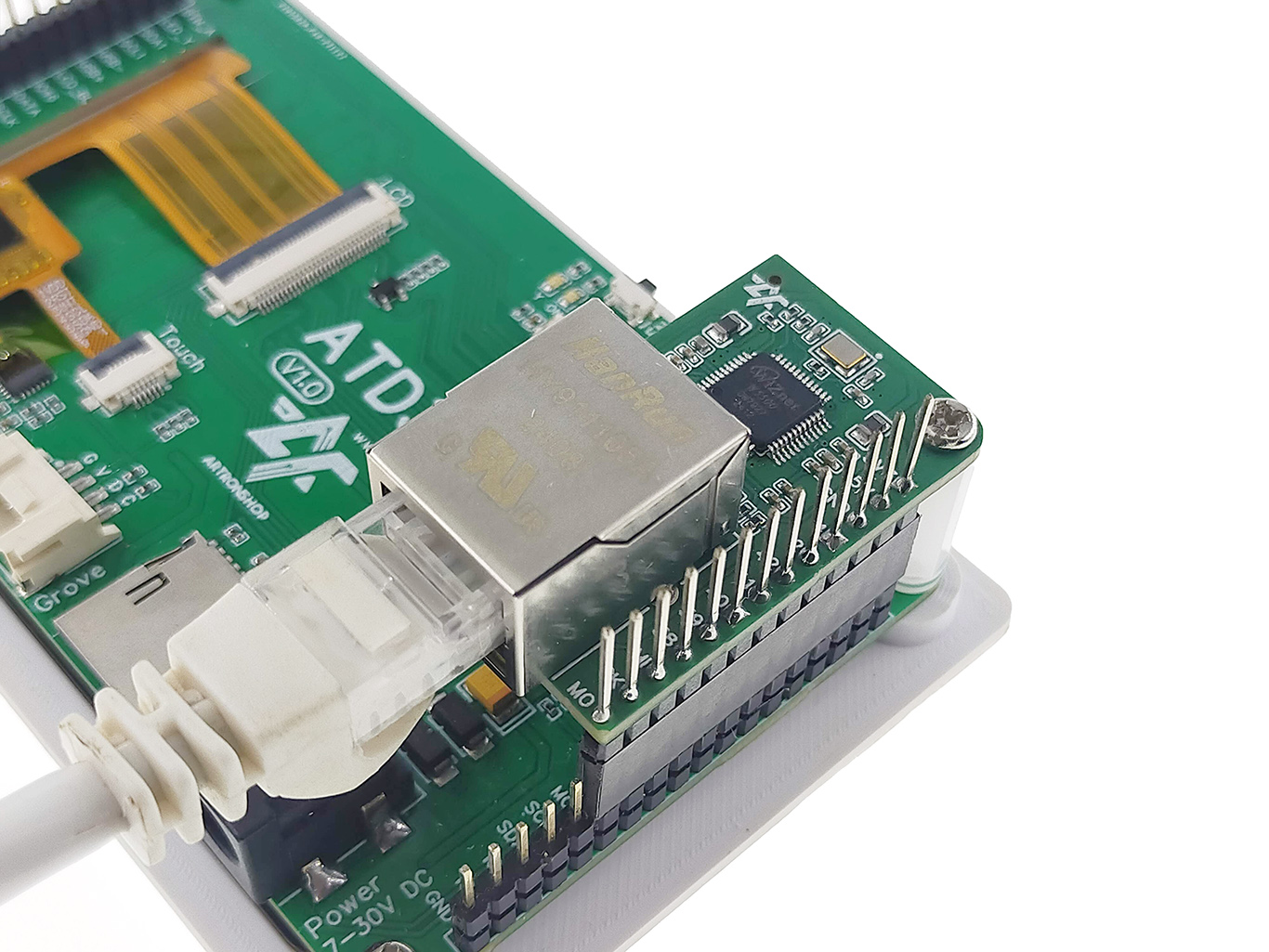

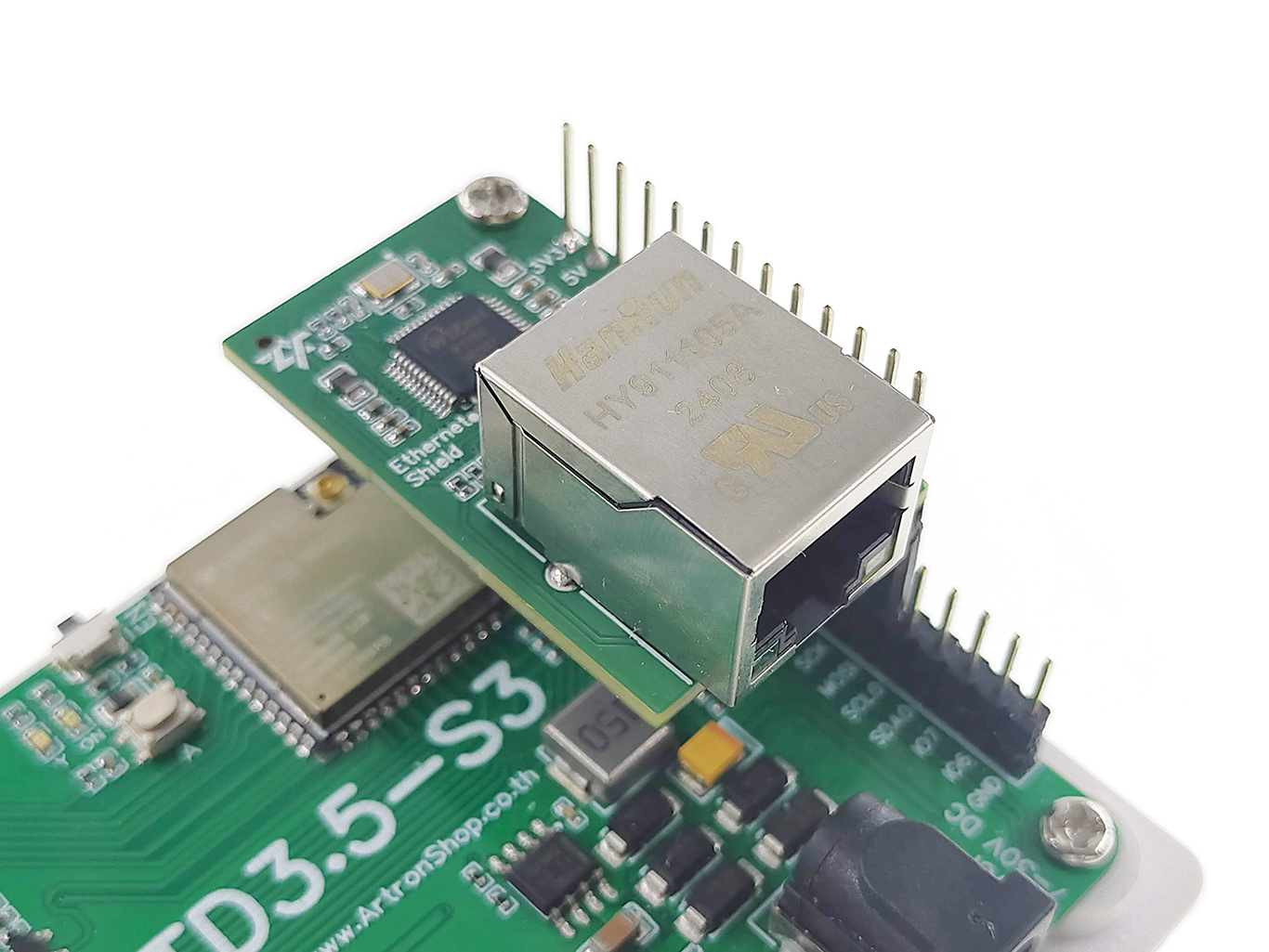

ATD3.5-S3 Ethernet shield โมดูลเสริมต่อ LAN สำหรับ ATD3.5-S3 ใช้เพิ่มช่องเสียบแลนให้กับบอร์ดจอ ATD3.5-S3 เหมาะสำหรับงานติดตั้งอยู่กับที่ เช่น หน้าจอ HMI เครื่องจักร, ตู้ขายสินค้าอัตโนมัติ, POS, หน้าจอแสดงผลเซ็นเซอร์ Modbus TCP เป็นต้น ใช้ชิป W5500 ความร้อนต่ำ ใช้งานได้จริง มีแรม 32KB รองรับการเชื่อมต่อพร้อมกันสูงสุด 8 Socket รองรับโปรโตคอล TCP, UDP, HTTP, HTTPS, MQTT, NTP, FTP, SMTP และทุกโปรโตคอลที่ใช้ TCP/UDP รองรับการเชื่อมต่อกับบริการ LINE Notify, NETPIE, Azure IoT, AWS IoT, Blynk, Thingspeak, InfluxDB เป็นต้น เชื่อมต่อกับ ESP32-S3 ผ่าน SPI (แยกช่องกับจอ, ต่อรวมกับ MicroSD Card) มีไลบรารี่พร้อมใช้งาน

*ขอสงวนสิทธิ์จำหน่ายสินค้านี้ให้เฉพาะลูกค้าที่ซื้อ ATD3.5-S3 เท่านั้น

บล็อกไดอะแกรม

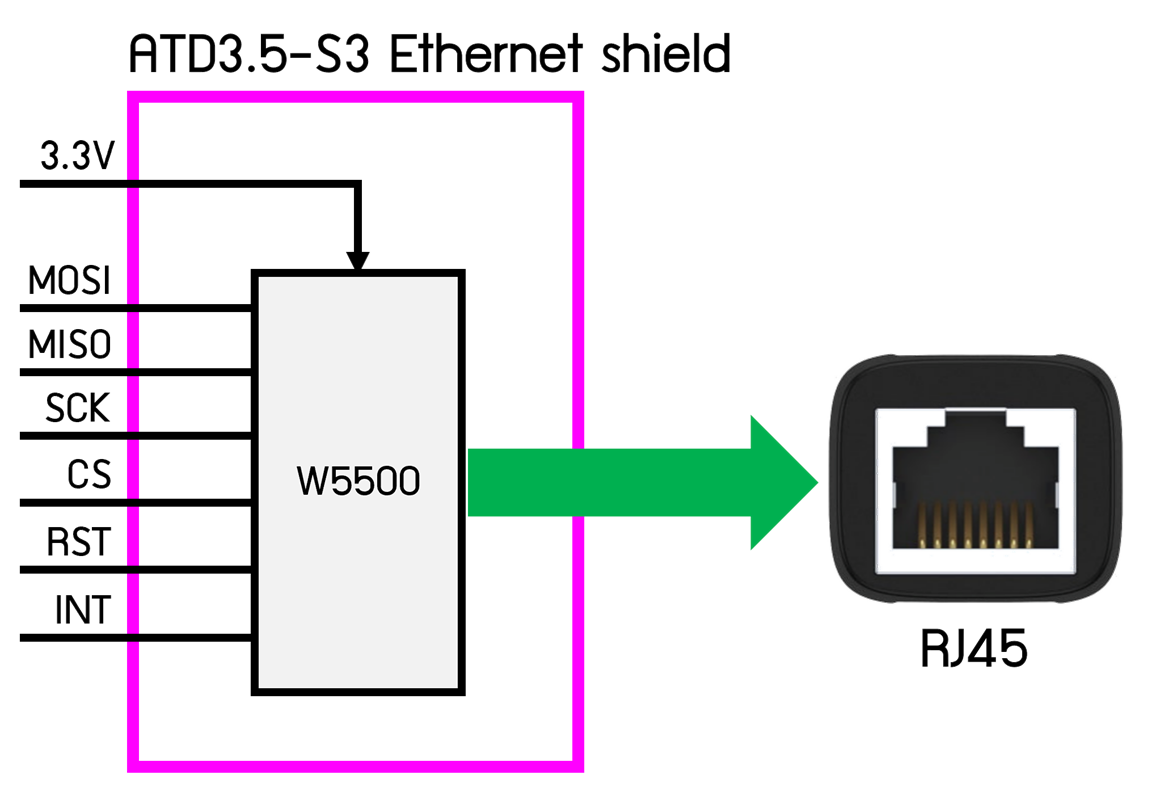

รูปที่ 1 บล็อกไดอะแกรมของ ATD3.5-S3 Ethernet shield

ตัวอย่างโค้ดโปรแกรมเชื่อมต่อ google.com ผ่าน HTTP (กดที่รูปเพื่อดาวน์โหลดโค้ด)

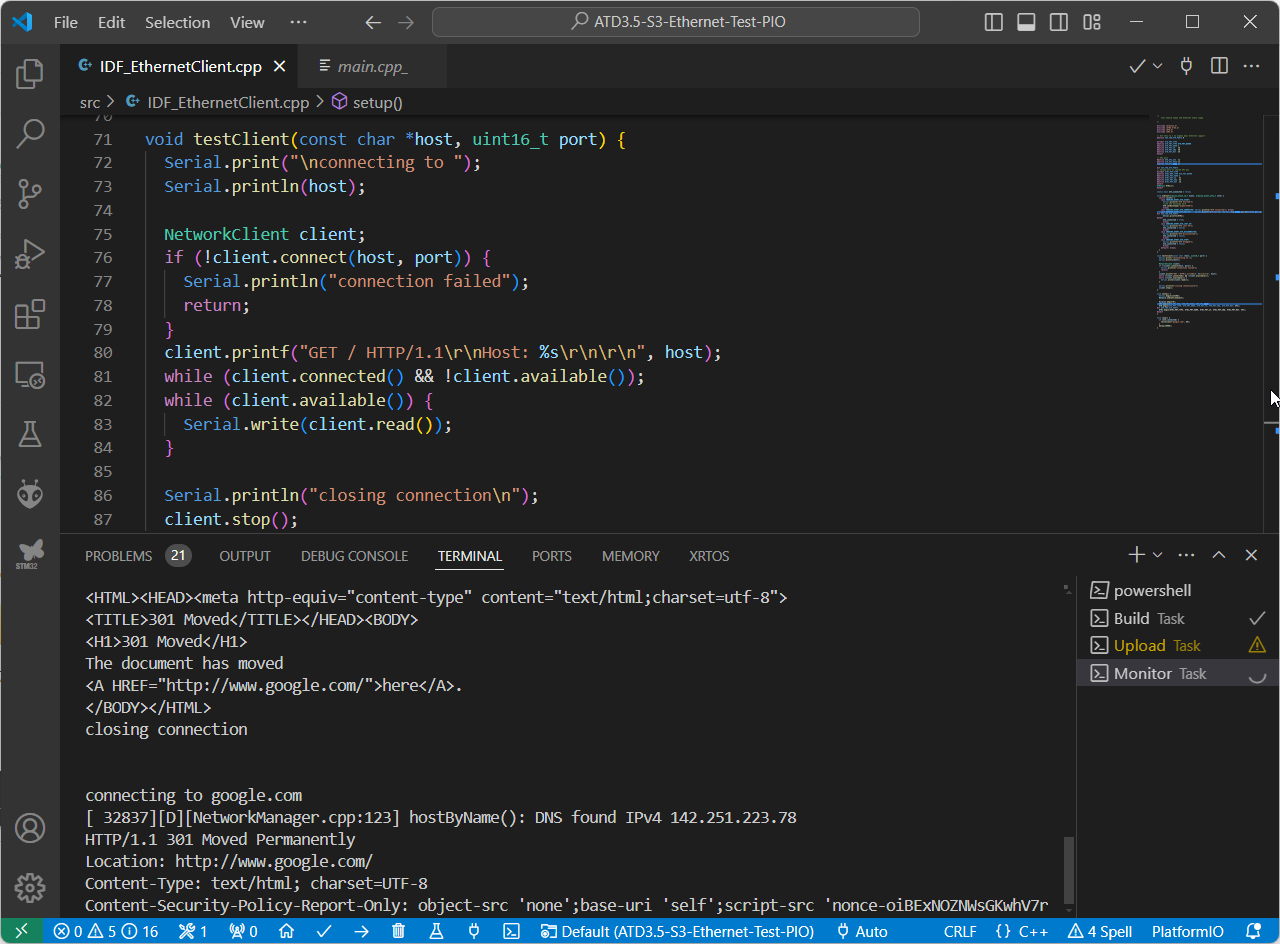

รูปที่ 2 ตัวอย่างโค้ดโปรแกรมเชื่อมต่อกับ google.com ผ่าน HTTP

ตัวอย่างโค้ดโปรแกรมอ่านค่าเวลาจากอินเตอร์เน็ต (NTP)

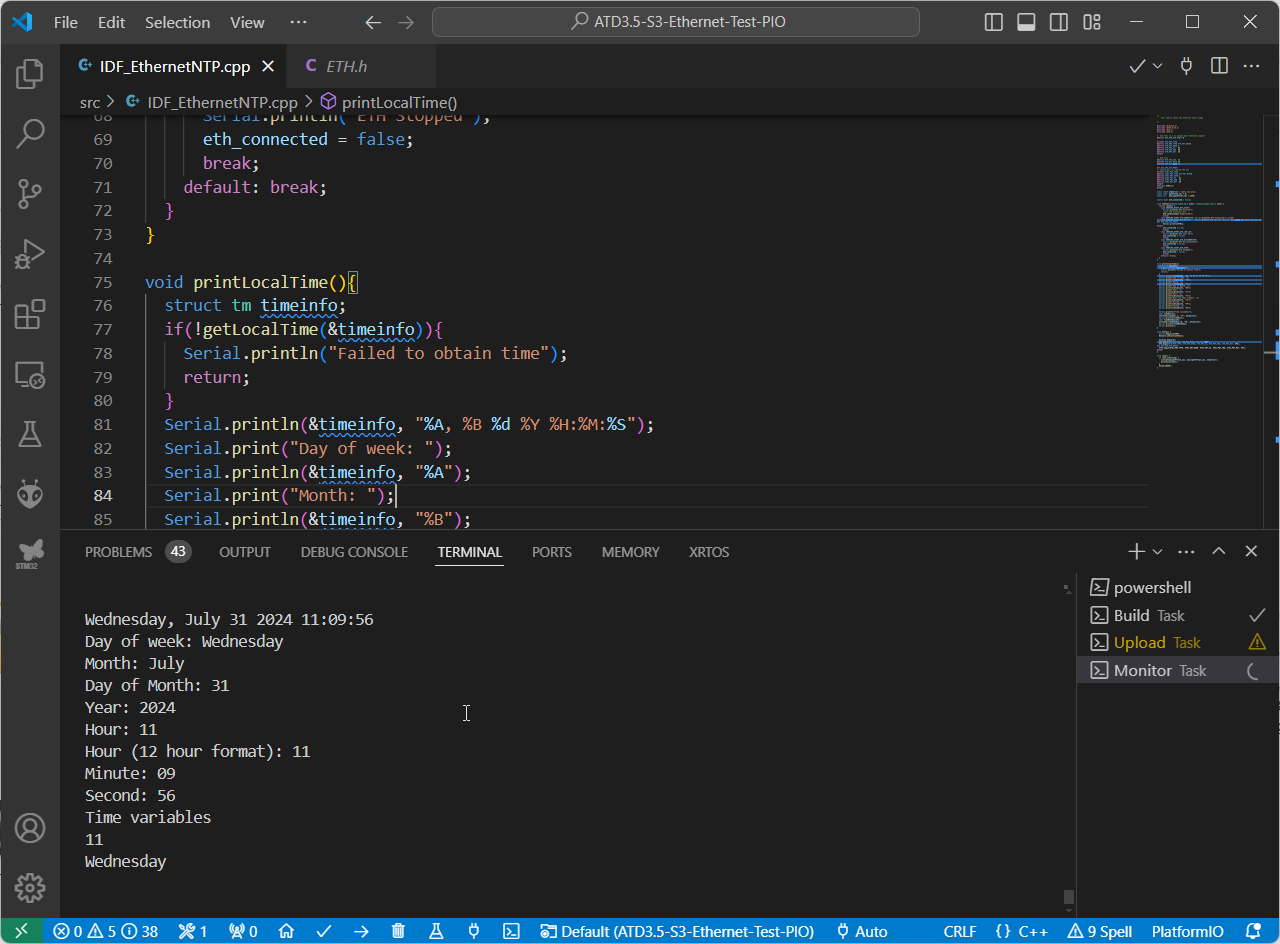

รูปที่ 3 โค้ดโปรแกรมตัวอย่างอ่านค่าวัน-เวลาผ่าน NTP

รายละเอียดเชิงเทคนิค

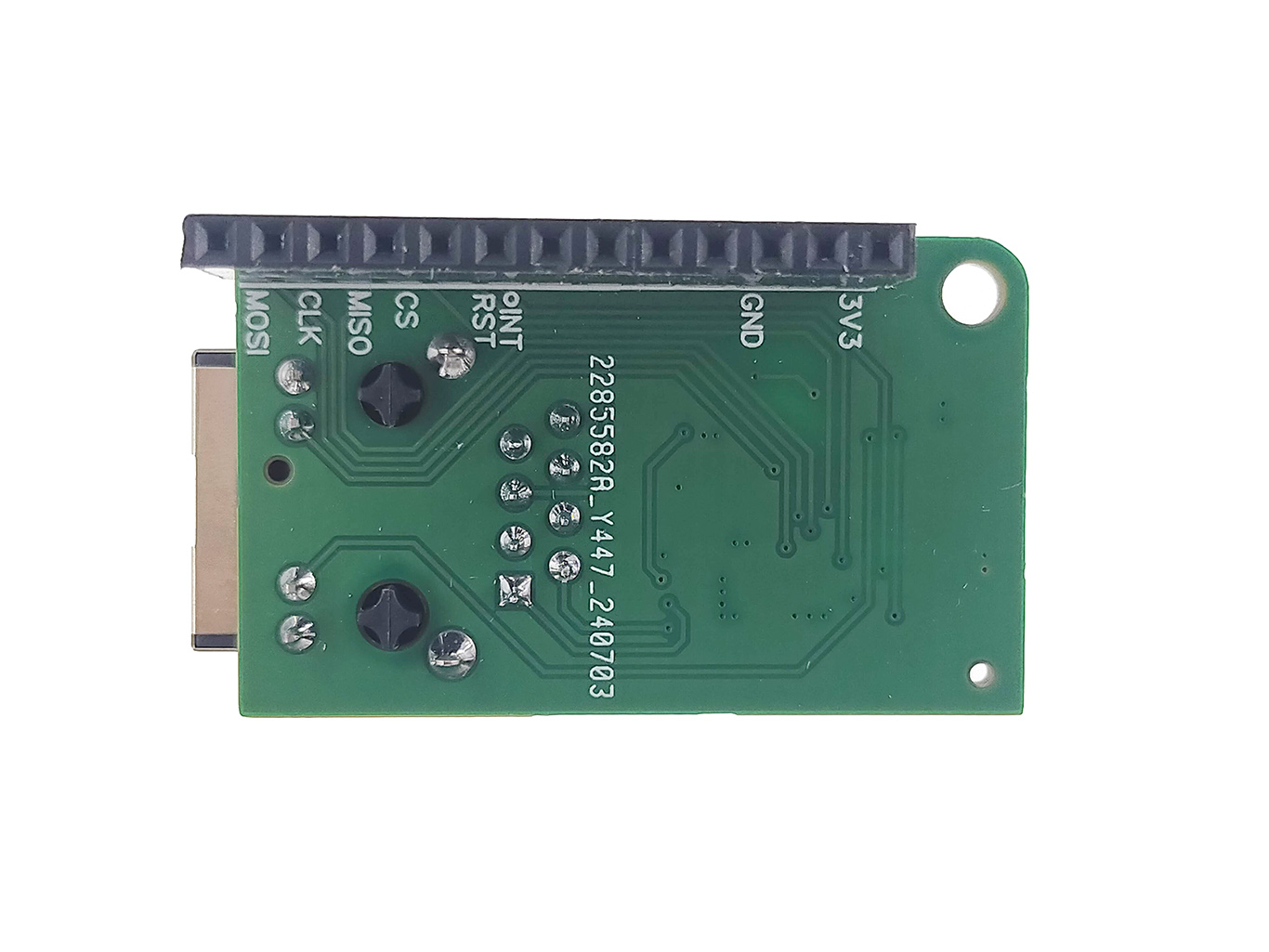

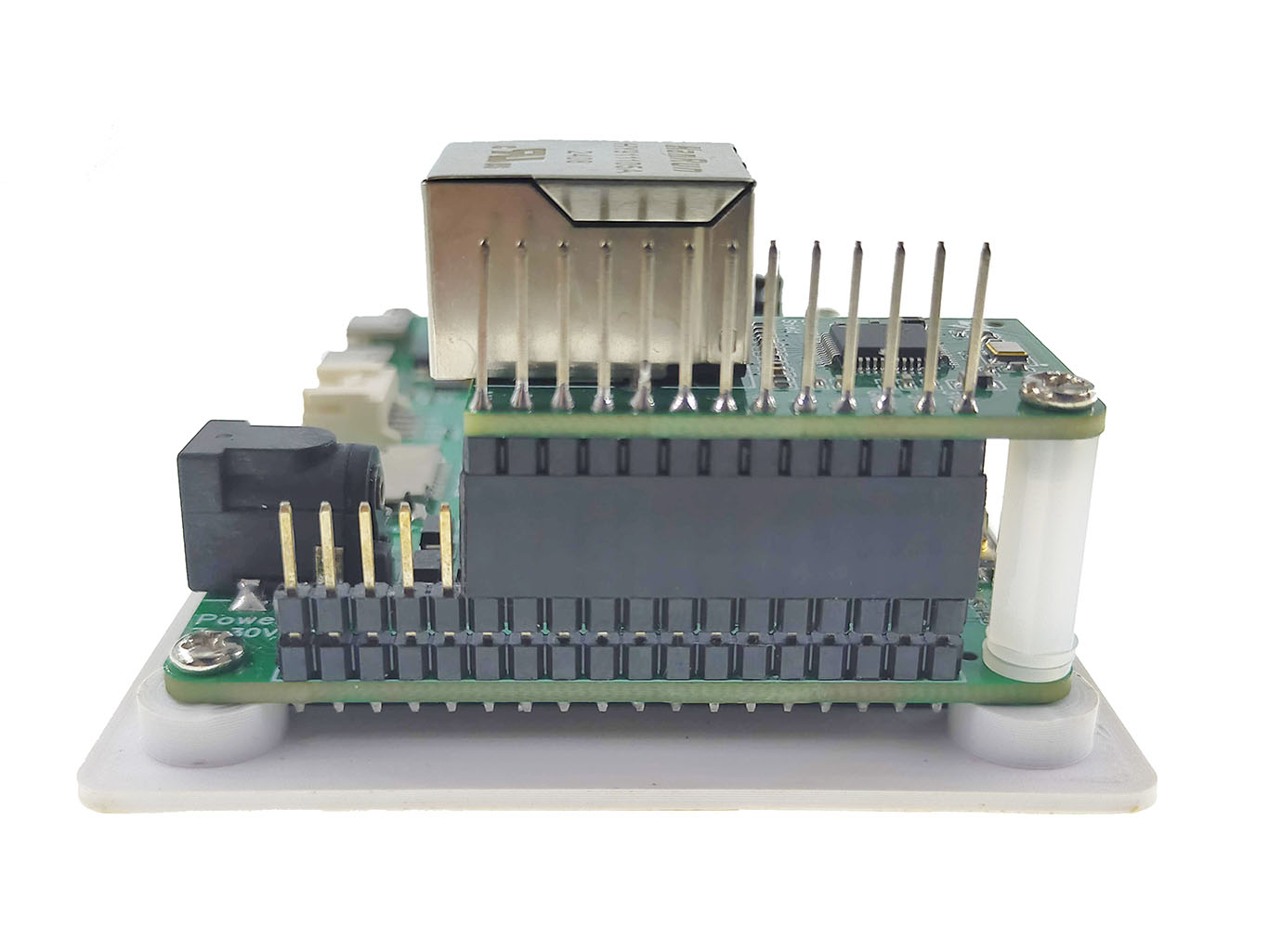

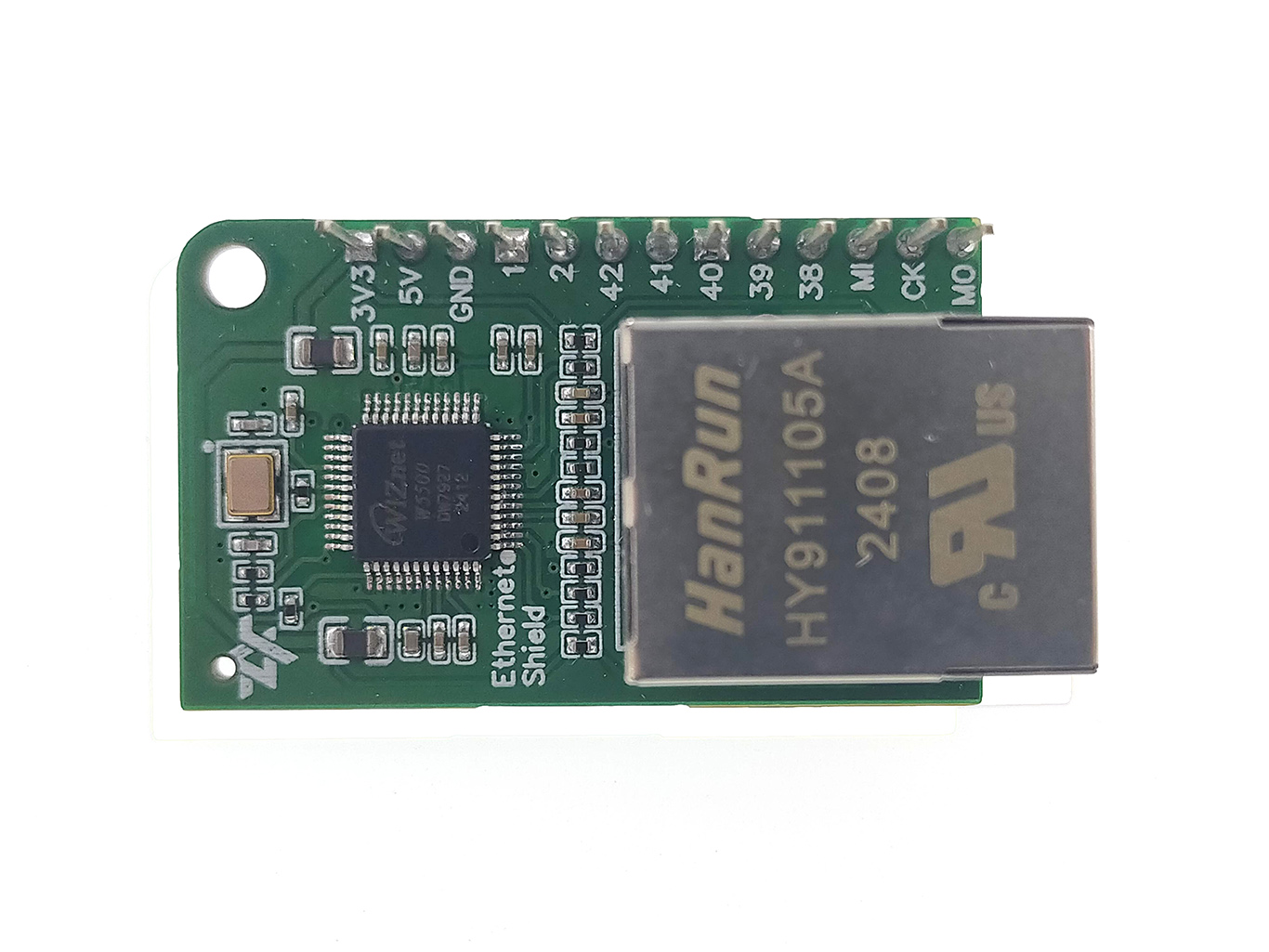

• เป็นโมดูลเชื่อมต่ออินเตอร์เน็ตผ่านสายแลน สำหรับจอ ATD3.5-S3
• ใช้ชิป W5500 เชื่อมต่อกับไมโครคอนโทรลเลอร์ผ่าน SPI ความเร็วสูงสุด 80 MHz
• รองรับโปรโตคอล TCP, UDP, HTTP, HTTPS, MQTT, NTP, FTP, SMTP และทุกโปรโตคอลที่ใช้ TCP/UDP
• รองรับการเชื่อมต่อกับบริการ LINE Notify, NETPIE, Azure IoT, AWS IoT, Blynk, Thingspeak, InfluxDB และทุกบริการบนโลกอินเตอร์เน็ต (ที่มี API ให้เชื่อม)
• รองรับการเชื่อมต่อพร้อมกันสูงสุด 8 Socket
• มีแรมภายใน 32 KB
• ความร้อนต่ำ ใช้งานนาน ๆ ไม่ค้าง
• รองรับระบบแจก IP อัตโนมัติ (DHCP) และรองรับตั้งค่า Static IP
• รองรับเฉพาะ IPv4
• มีไฟแสดงสถานะการเชื่อมต่อ
• มีไลบรารี่ Ethernet และไลบรารี่ฝังมากับ Arduino core for the ESP32 พร้อมใช้งาน
• ขนาด 41 x 25 มิลลิเมตร

ข้อมูลเพิ่มเติม

• สไลด์แนะนำสินค้า : Training/บทที่ 28 การเชื่อมต่ออินเตอร์เน็ตผ่านสายแลน.pdf
• W5500 Datasheet : https://docs.wiznet.io/img/products/w5500/W5500_ds_v110e.pdf
• ไลบรารี่ Ethernet : https://github.com/arduino-libraries/Ethernet
