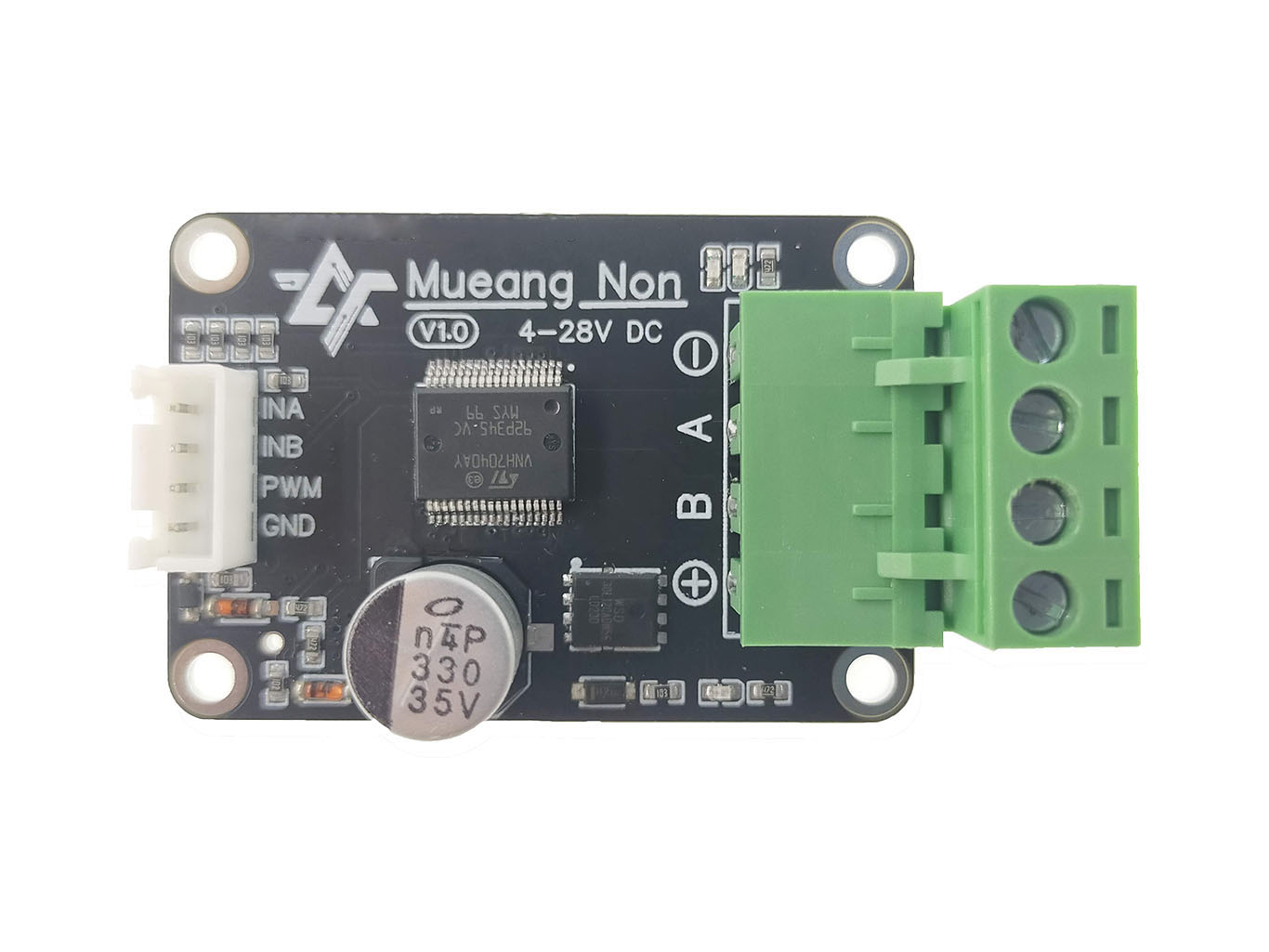

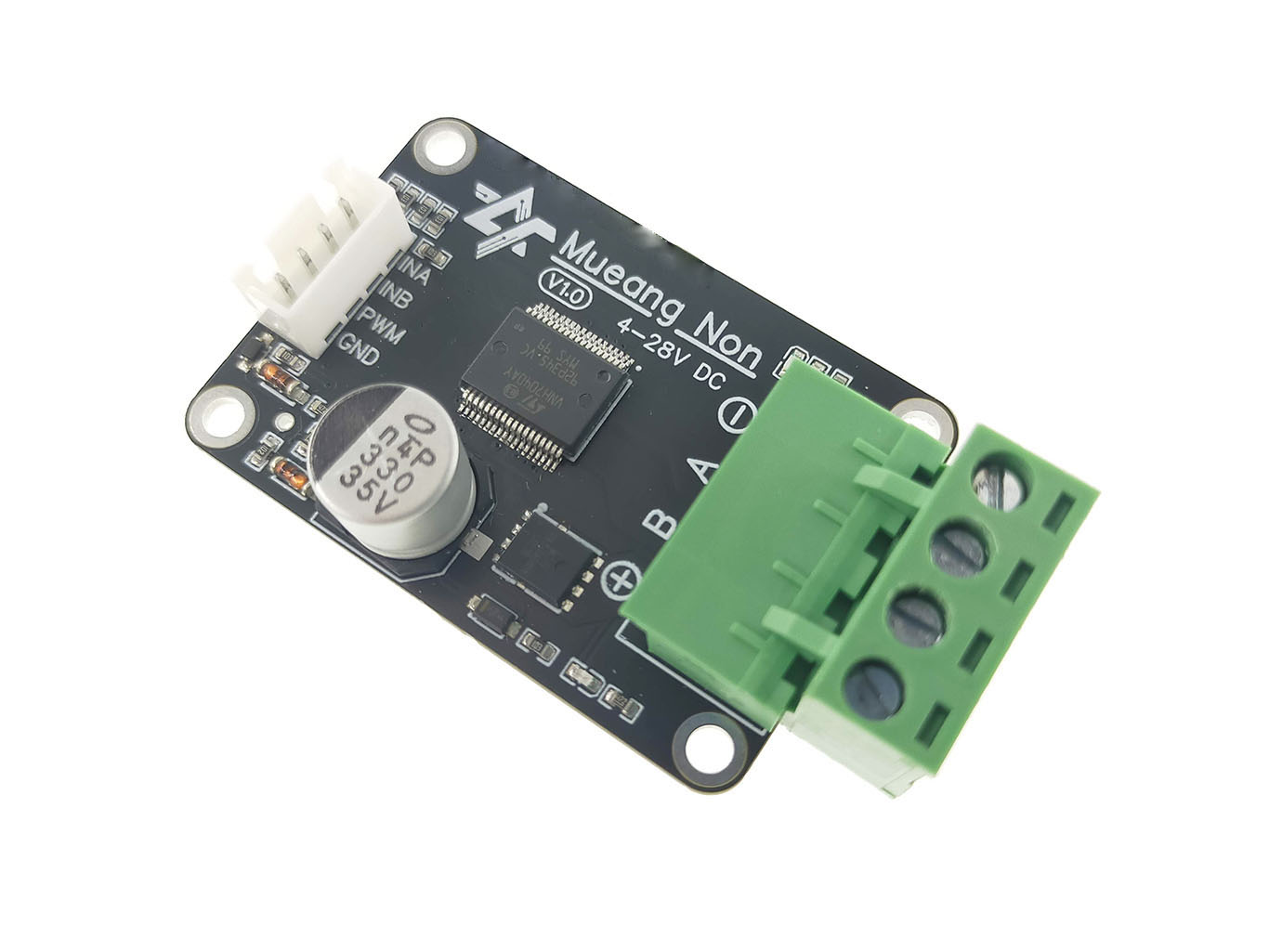

บอร์ดขับมอเตอร์ เมืองนนท์ 10A 4-28V Mueang Non Motor Driver

บอร์ดขับมอเตอร์ เมืองนนท์ 10A 4-28V Mueang Non Motor Driver รองรับการขับมอเตอร์แปรงถ่านกระแส 10A (ต่อเนื่อง) และ 35A (ชั่วขณะ) รองรับแบตเตอรี่ลิเธียมได้ 2 ถึง 6 เซลล์ มาพร้อมวงจรป้องกันจ่ายไฟเข้าผิดขั้ว ป้องกันใช้กระแสเกิน ป้องกันแรงดันต่ำเกิน ป้องกันความร้อนสูงเกิน มีขา PWM ควบคุมความเร็วมอเตอร์ หรือควบคุม PWM ผ่าน INA หรือ INB รองรับบอร์ด Arduino, ESP32, RP2040 รองรับต่อขยายกำลังขับมอเตอร์ให้บอร์ดของ INEX, PrinceBot, Designed By Sopon, Unknow Robot, บอร์ดควบคุมหุ่นยนต์ทุกรุ่นทุกยี่ห้อ

***สินค้านี้ออกแบบและผลิตโดย อาร์ทรอน รับประกันใช้งานได้ตามสเปค/ผลการทดสอบที่แจ้งไว้***

ตัวบอร์ดออกแบบให้ต่อสัญญาณเข้าผ่าน JST 2.5 มิล (XH2.5) เพื่อความมั่นคงแข็งแรงในการเชื่อมต่อ ทนสภาพการสั่นสะเทือน ชน กระแทก ในหุ่นยนต์ซูโม่ และหุ่นยต์ภาระกิจ ฝั่งขาออกใช้เทอมินัลปลั๊กขนาด 15A (ทนกระแสไฟฟ้าชั่วขณะได้) มีไฟแสดงสถานะทิศทางการหมุนของมอเตอร์สีเขียวและสีฟ้า มีไฟแสดงสถานะได้รับไฟเลี้ยงสีเขียว กรณีใช้งานกระแสสูงต่อเนื่องสามารถติดฮีตซิ่งด้านล่างของบอร์ดได้ (มีฮีตซิ่งแถมไปให้ในชุด)

ไอซีขับมอเตอร์เลือกใช้ VNH7040AY จาก STMicroelectronics เกรด Automotive

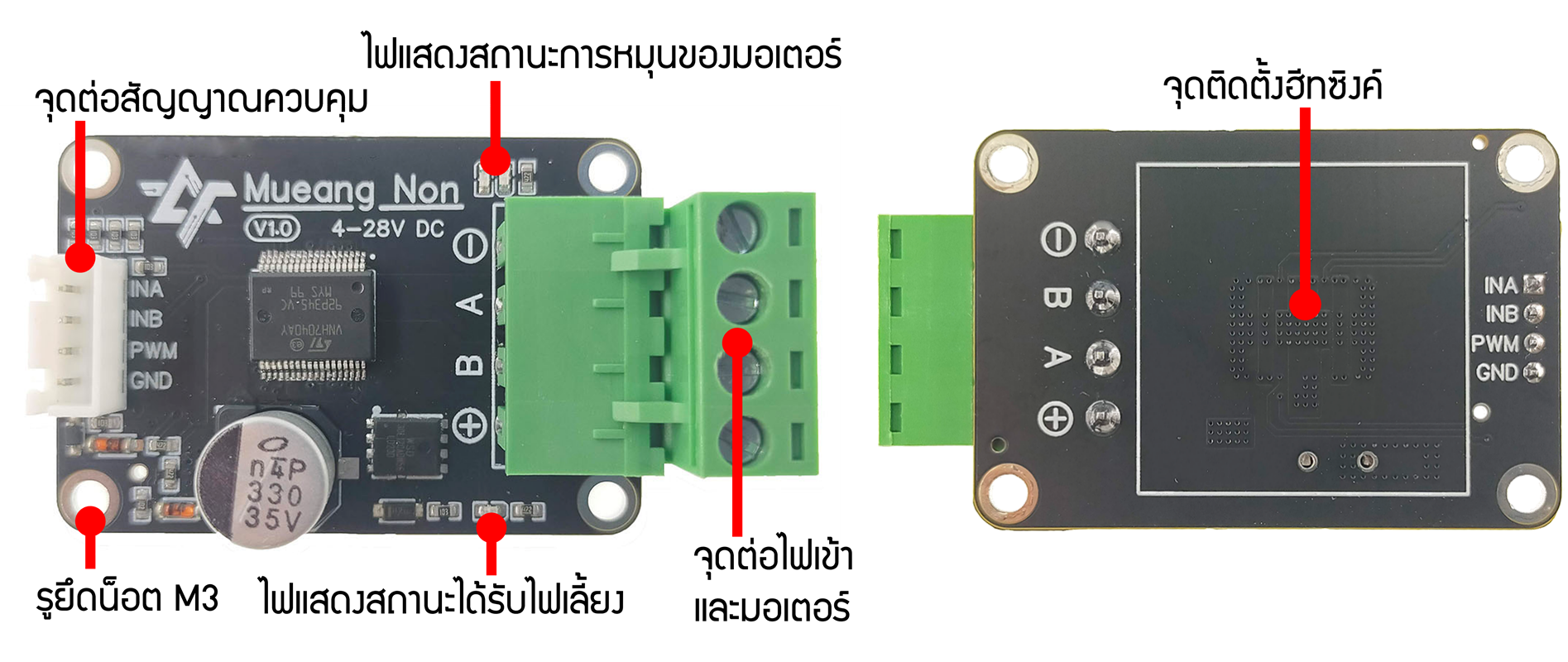

รูปที่ 1 ส่วนประกอบของบอร์ดขับมอเตอร์เมืองนนท์

ทาง อาร์ทรอน ทดสอบบอร์ดนี้ด้วยเครื่องมือที่เชื่อถือได้ และเป็นสากล โดยการทดสอบคุณสมบัติเชิงไฟฟ้า ใช้อิเล็กทรอนิกส์โหลด (Electronic Load) ทดสอบ ได้ผลคือทนกระแส 10A ต่อเนื่อง ที่แรงดันไฟฟ้า 12V/แบตเตอรี่ลิเธียม 3 เซลล์

ทดสอบขับมอเตอร์ AT-25GA motor แบบสลับทิศทางทันที  พบว่าเมื่อมอเตอร์ไม่มีโหลดสามารถทำงานต่อเนื่องได้โดยใช้กระแสไฟฟ้าเริ่มต้นประมาณ 3.2A และหลังจากนั้น ใช้กระแส 1A

เมื่อเพิ่มโหลด (ใช้คีมบีบแกนมอเตอร์เพื่อจำลองโหลด) จนมอเตอร์หยุดหมุน พบว่ามอเตอร์ใช้กระแสประมาณ 12A บอร์ดยังสามารถทำงานได้ต่อเนื่อง

ทดสอบโหลดกระแสต่อเนื่องด้วยอิเล็กทรอนิกส์โหลด 1A ถึง 10A พบว่าสามารถจ่ายกระแสได้ต่อเนื่อง

คลิปที่ 1 ทดสอบประสิทธิ์ภาพบอร์ดขับมอเตอร์เมืองนนท์

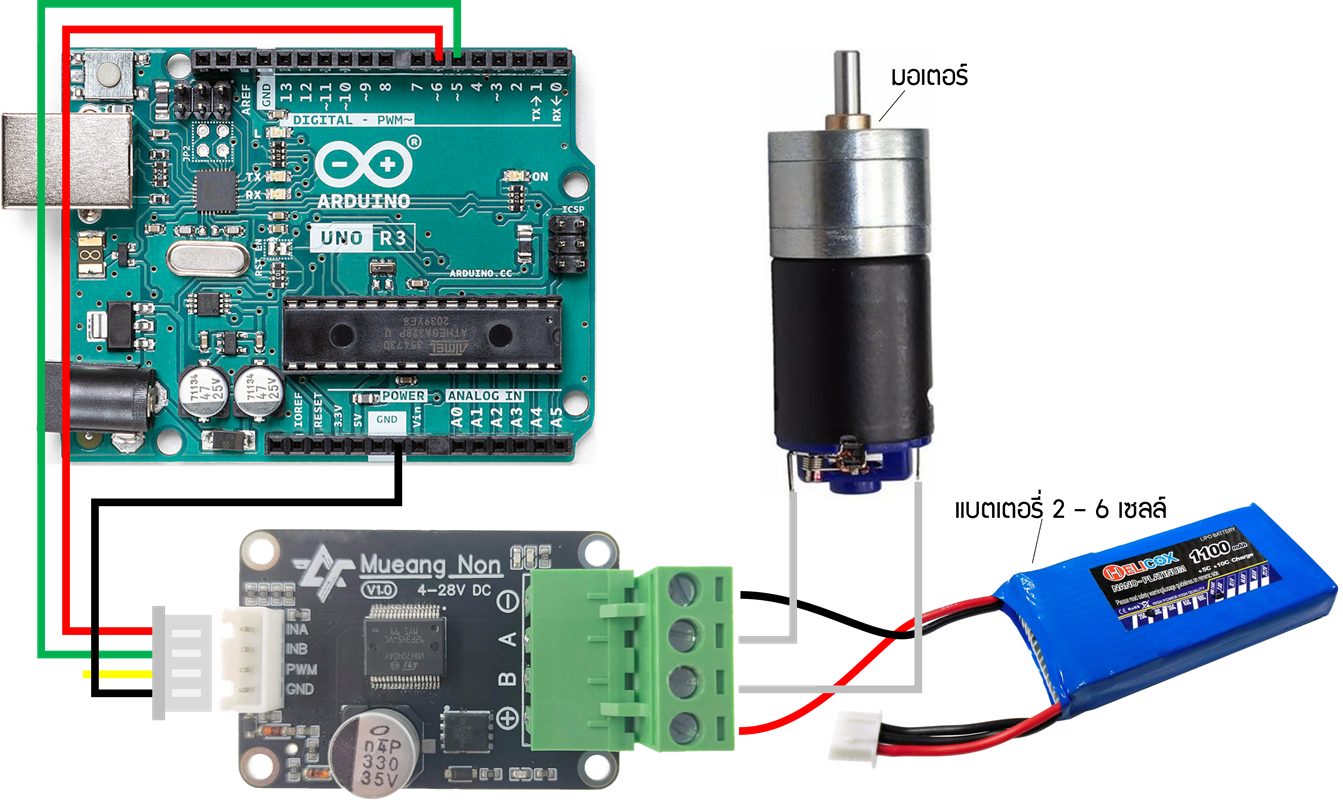

ตัวอย่างการต่อเข้ากับบอร์ด Arduino โดยใช้ขา INA, INB, PWM, GND (ควบคุมความเร็วมอเตอร์ด้วยขา PWM)

รูปที่ 2 การต่อบอร์ดขับมอเตอร์เมืองนนท์เข้ากับบอร์ด Arduino แบบใช้ขา INA, INB, PWM, GND

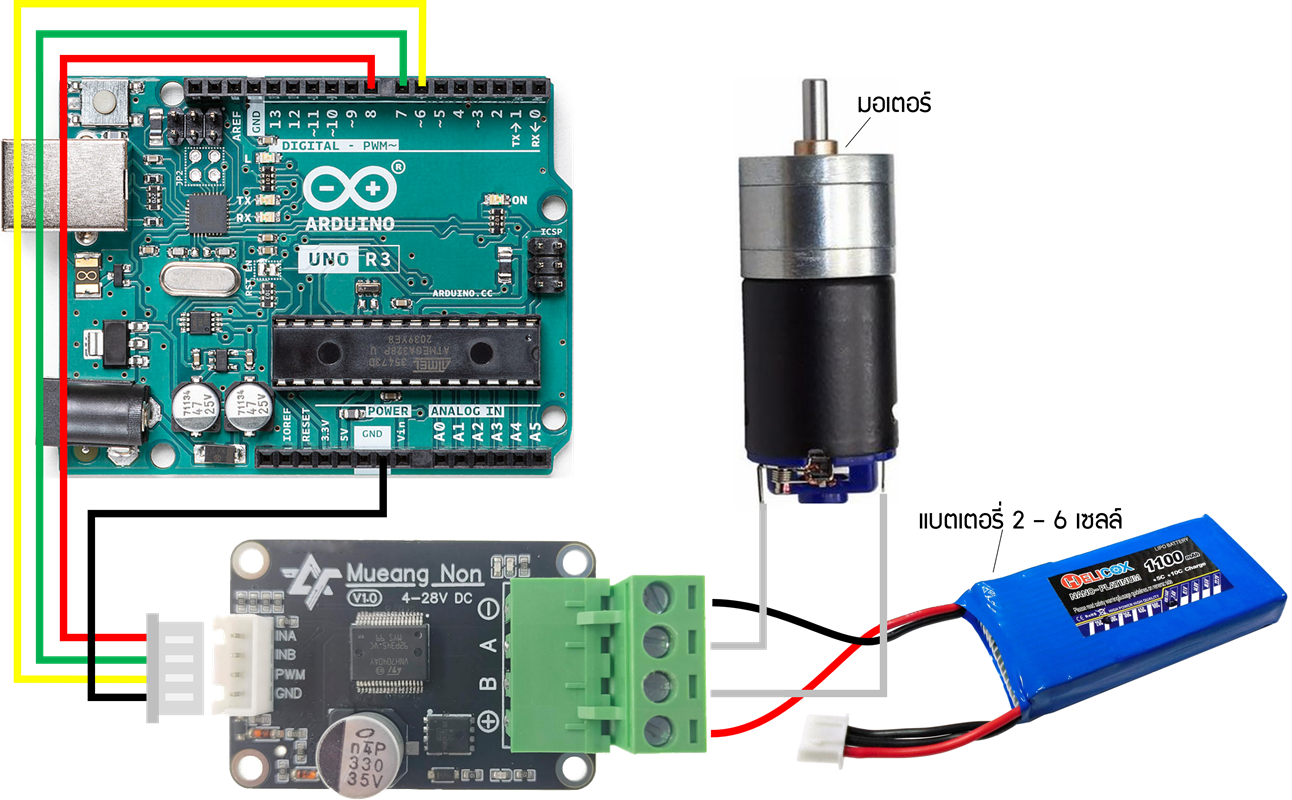

ตัวอย่างการต่อเข้ากับบอร์ด Arduino โดยใช้ขา INA, INB, GND (ควบคุมความเร็วมอเตอร์ด้วยขา INA/INB)

รูปที่ 3 การต่อบอร์ดขับมอเตอร์เมืองนนท์เข้ากับบอร์ด Arduino แบบใช้ขา INA, INB, PWM, GND

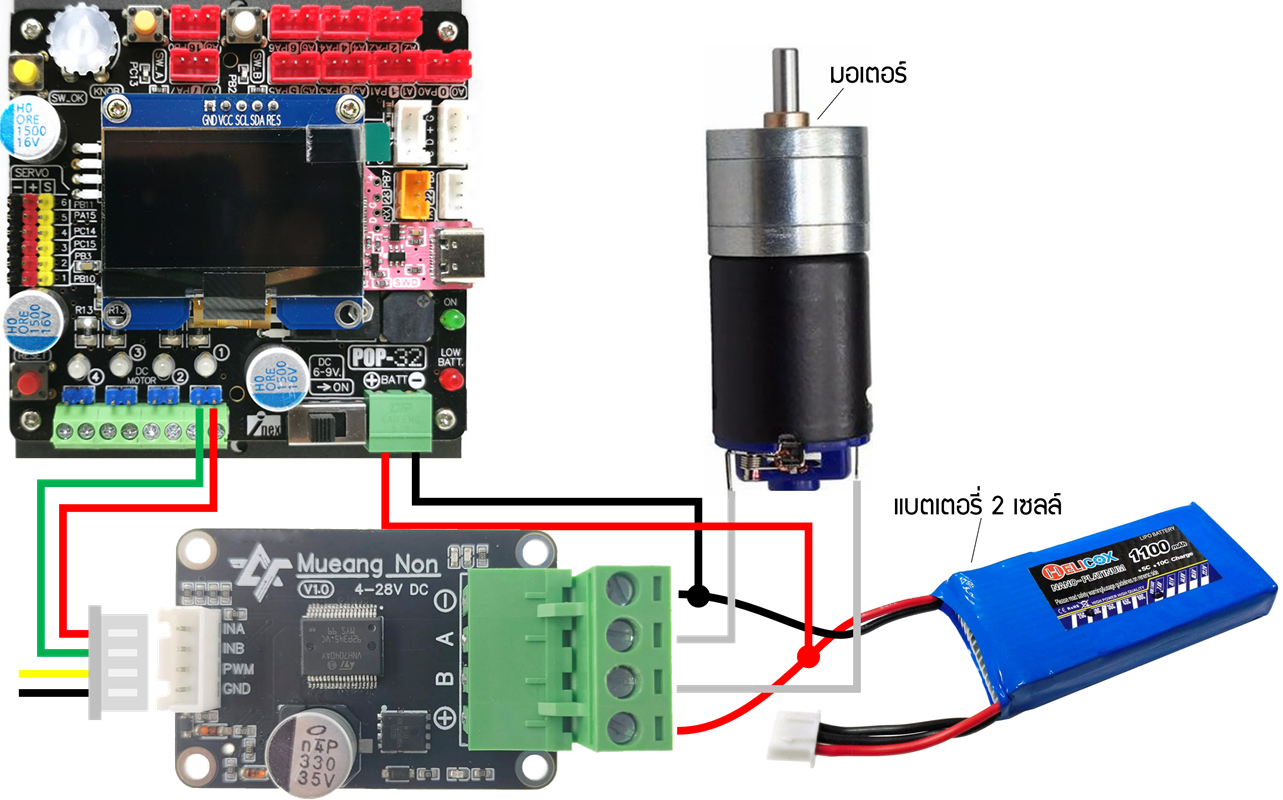

ตัวอย่างการต่อเข้ากับบอร์ด POP-32 / POP-32i โดยใช้ขา INA, INB

รูปที่ 4 การต่อบอร์ดขับมอเตอร์เมืองนนท์เข้ากับบอร์ด POP-32 / POP-32i

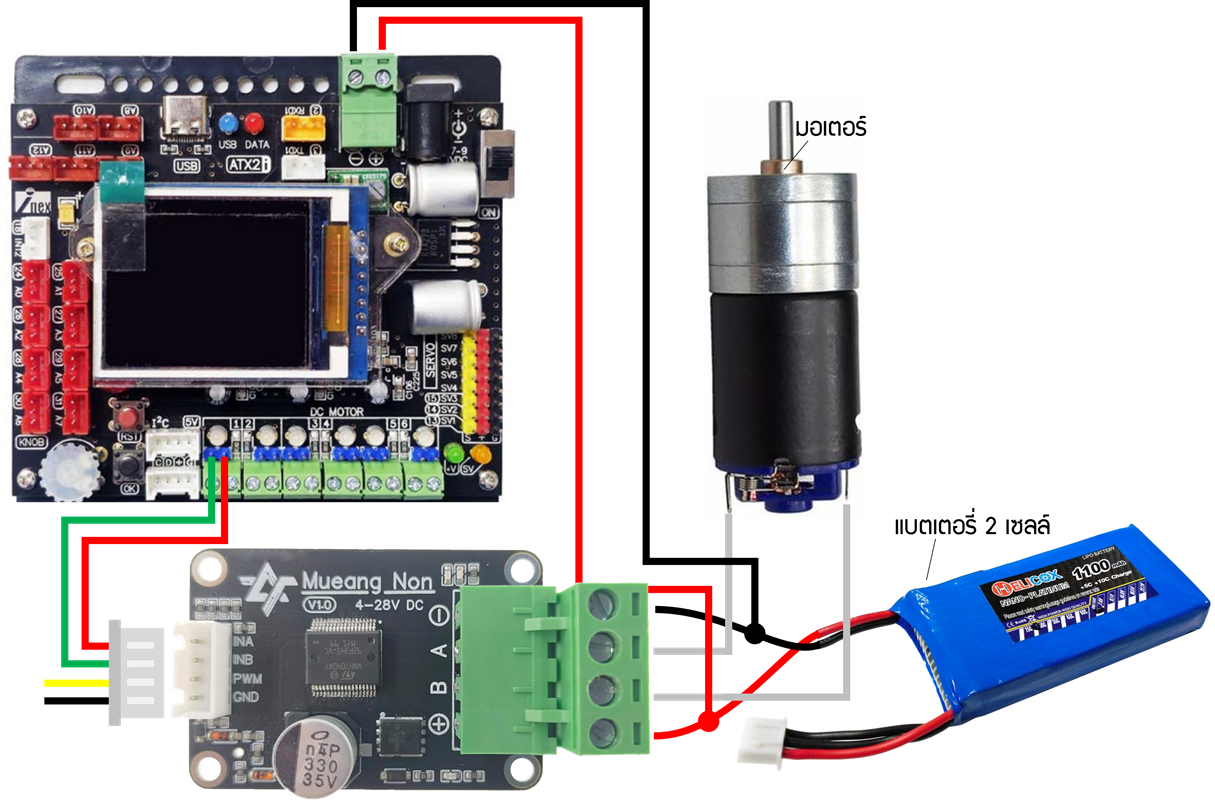

ตัวอย่างการต่อเข้ากับบอร์ด ATX-2i/ATX2+ โดยใช้ขา INA, INB

รูปที่ 5 การต่อบอร์ดขับมอเตอร์เมืองนนท์เข้ากับบอร์ด ATX-2i / ATX2+

ตารางความจริง (Truth Table) / โหมดการทำงาน

ตารางที่ 1 ควบคุมความเร็วมอเตอร์ด้วยขา PWM

ตารางที่ 2 ควบคุมความเร็วมอเตอร์ด้วยขา INA/INB

อ่านรายละเอียดฉบับเต็มได้ในเอกสารการใช้งานด้านล่าง

รายละเอียดเชิงเทคนิค

• เป็นบอร์ดขับมอเตอร์ 10A
• ขับมอเตอร์ได้ 1 ตัว
• ใช้ทำหุ่นยนต์ซูโม่ทั้งแบบอัตโนมัติ แบบบังคับมือ และทำหุ่นยนต์ภารกิจ
• รองรับการควบคุมทิศทาง และความเร็วของมอเตอร์
• ใช้กับมอเตอร์ DC / มอเตอร์แปลงถ่าน
• ควบคุมทิศทางด้วยขา INA, INB และควบคุมความเร็วมอเตอร์ด้วยขา PWM
• รองรับการควบคุมทิศทางและความเร็วด้วยขา INA, INB (ขา PWM ไม่ต้องต่อ)
• ความถี่ PWM สูงสุด 20 kHz
• ใช้งานได้กับมอเตอร์ที่ใช้กระแสไม่เกิน 10A และใช้แรงดันไม่เกิน 28V
• ใช้ได้กับแบตเตอรี่ลิเธียม 2 ถึง 6 เซลล์
• มีไฟแสดงสถานะได้รับไฟเลี้ยง และไฟแสดงทิศทางการหมุนของมอเตอร์
• มีวงจรป้องกันต่อไฟเลี้ยงผิดขั้ว ป้องกันแรงดันอินพุตต่ำ ป้องกันกระแสเกิน ป้องกันอุณหภูมิสูงเกิน
• ใช้ไอซีขับมอเตอร์ VNH7040AYTR จาก STMicroelectronics เกรด Automotive
• ใช้ P-MOSFET ป้องกันจ่ายไฟผิดขั้ว ทนกระแส 120A ทนแรงดัน 30V ค่า RDS(ON) <3.8 mΩ ที่แรงดัน >=10V
• ใช้งานได้กับบอร์ดไมโครคอนโทรลเลอร์ทุกรุ่น เช่น Arduino, POP-32, ATX-2i, ATX2+, ESP32, NKP_ONE, PuppyBot, PrinceBot, Designed By Sopon, Unknow Robot, Hanuman
• มีรูยึดน็อตขนาด M3 จำนวน 4 รู
• ขนาด 50 x 34 มิลลิเมตร

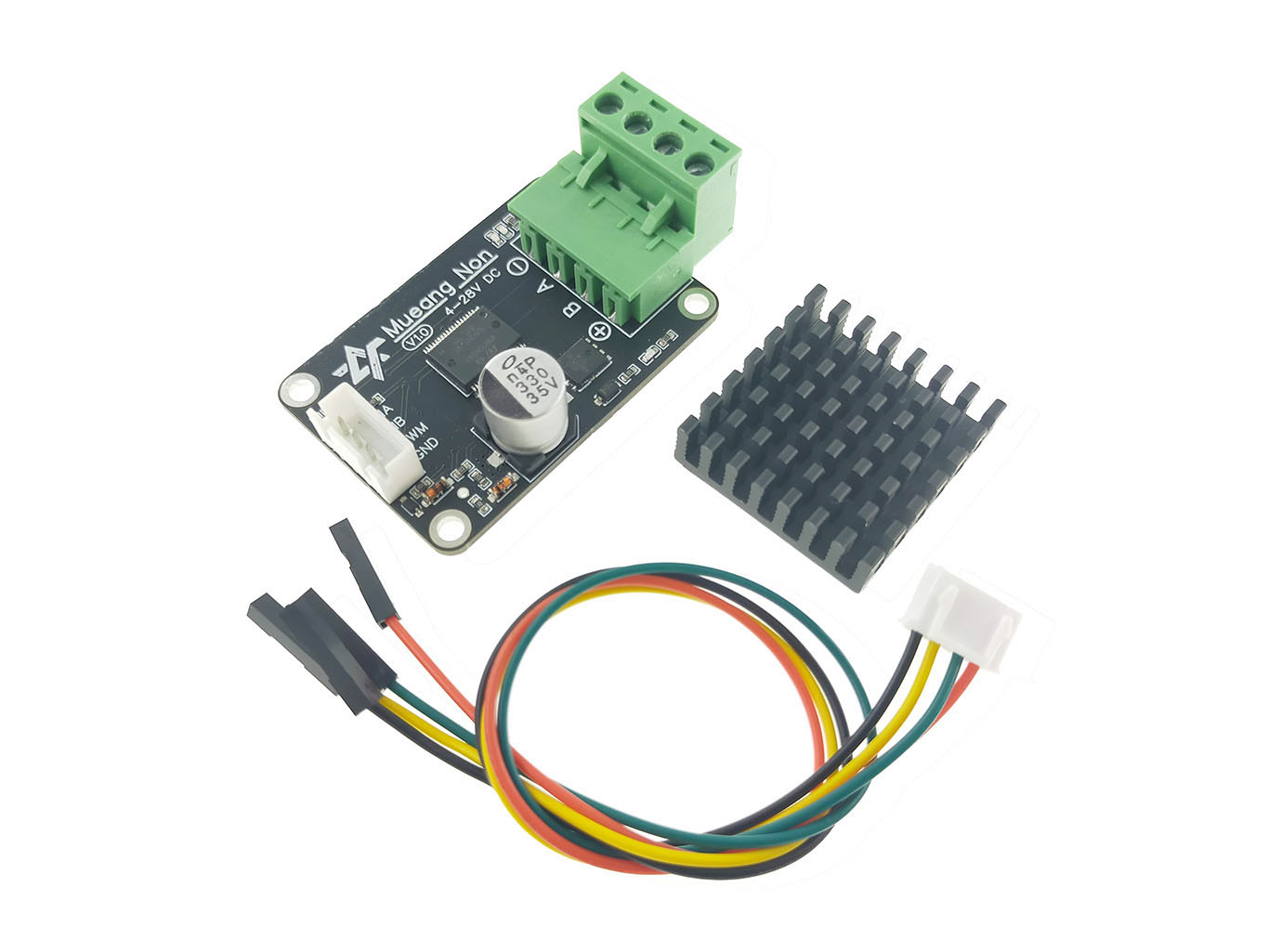

สินค้าประกอบด้วย

1. บอร์ดขับมอเตอร์ เมืองนนท์ จำนวน 1 ชิ้น
2. สายแปลง JST เป็น Pin Header จำนวน 1 ชิ้น
3. ฮีตซิ่งระบายความร้อน จำนวน 1 ชิ้น

เอกสารเพิ่มเติม

• คู่มือการใช้งานบอร์ดขับมอเตอร์เมืองนนท์ : https://dl.artronshop.co.th/Motor-Driver/Mueang-Non-datasheet.pdf
• VNH7040AY Datasheet : https://www.st.com/resource/en/datasheet/vnh7040ay.pdf
