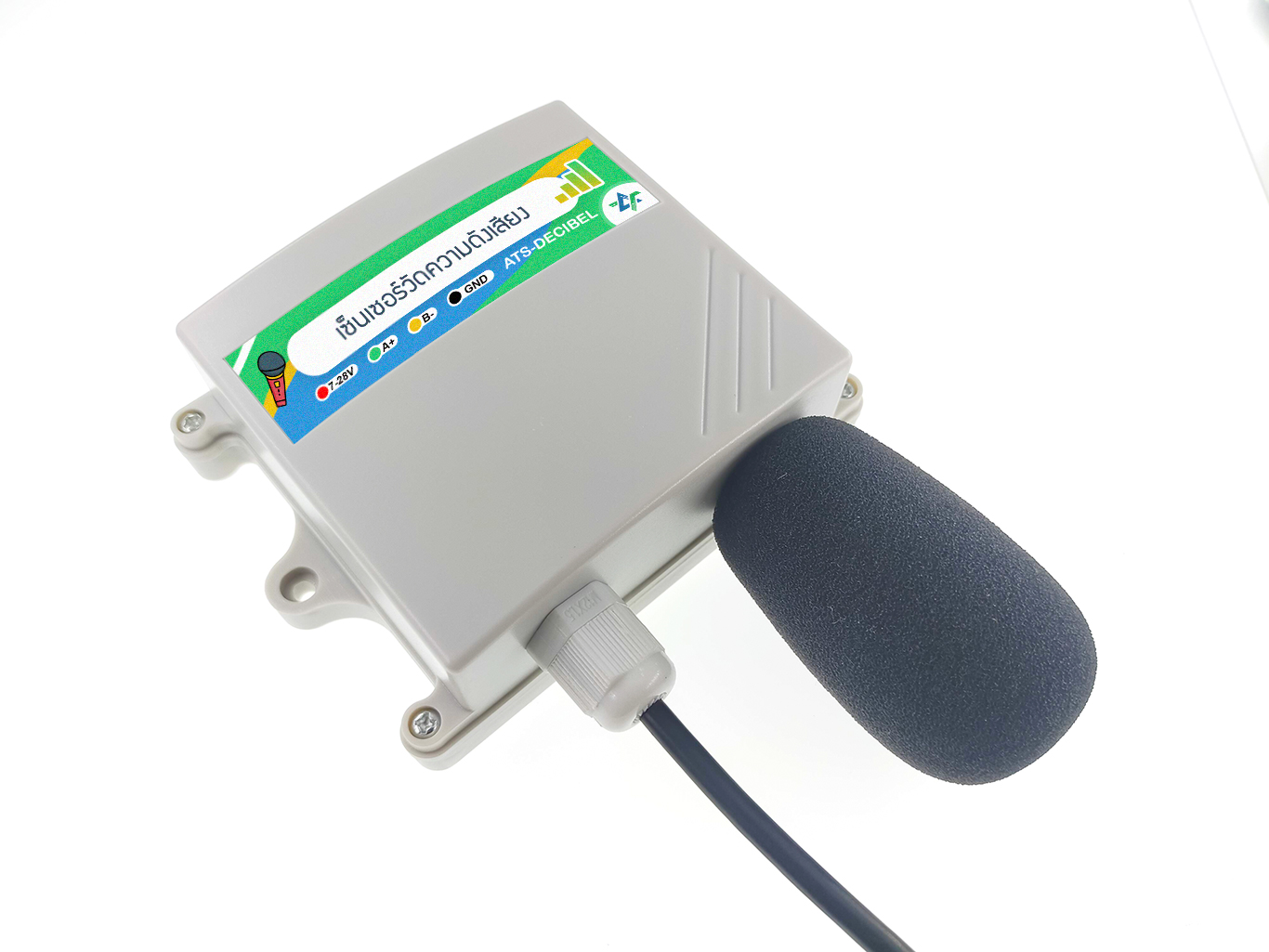

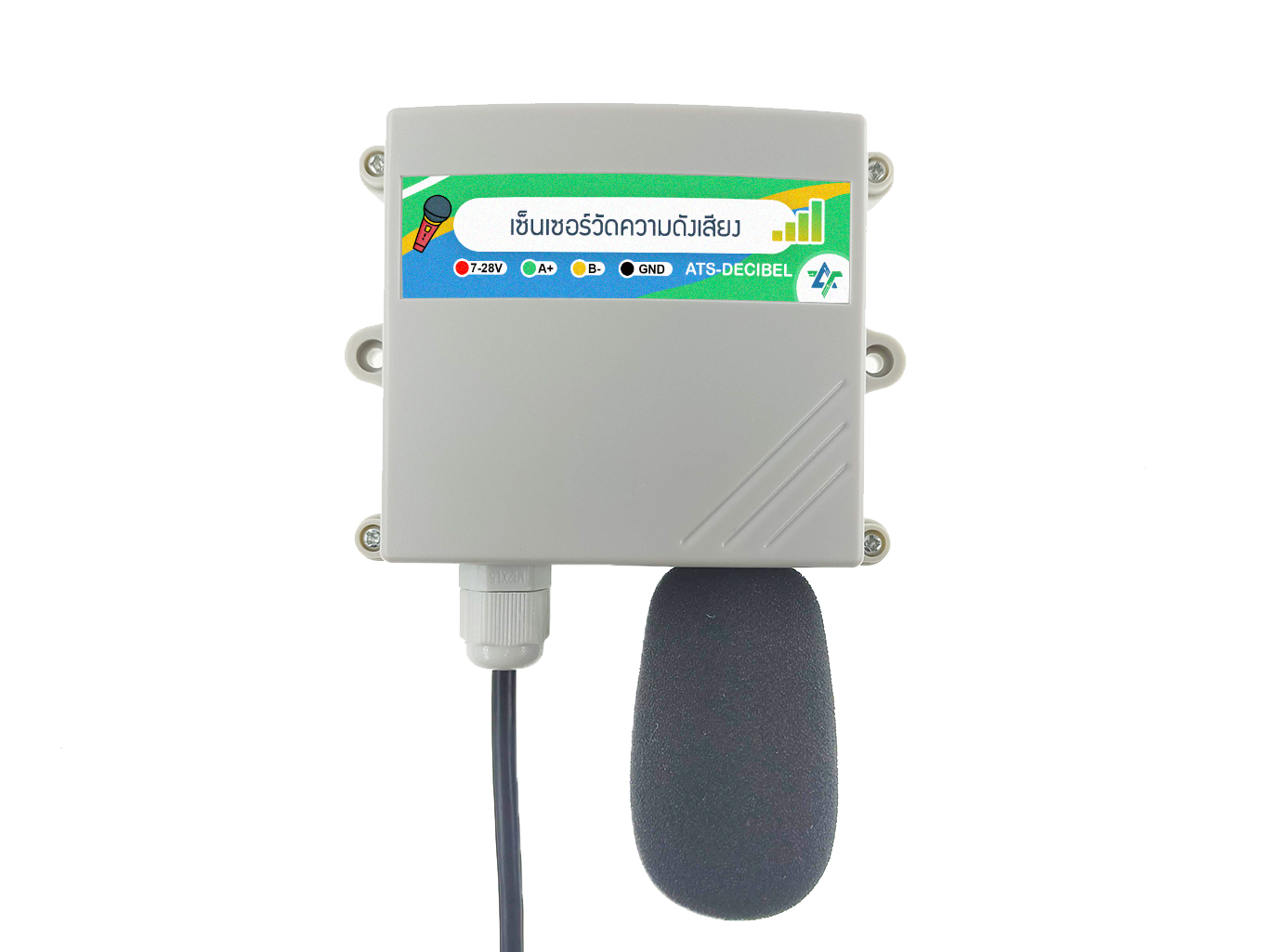

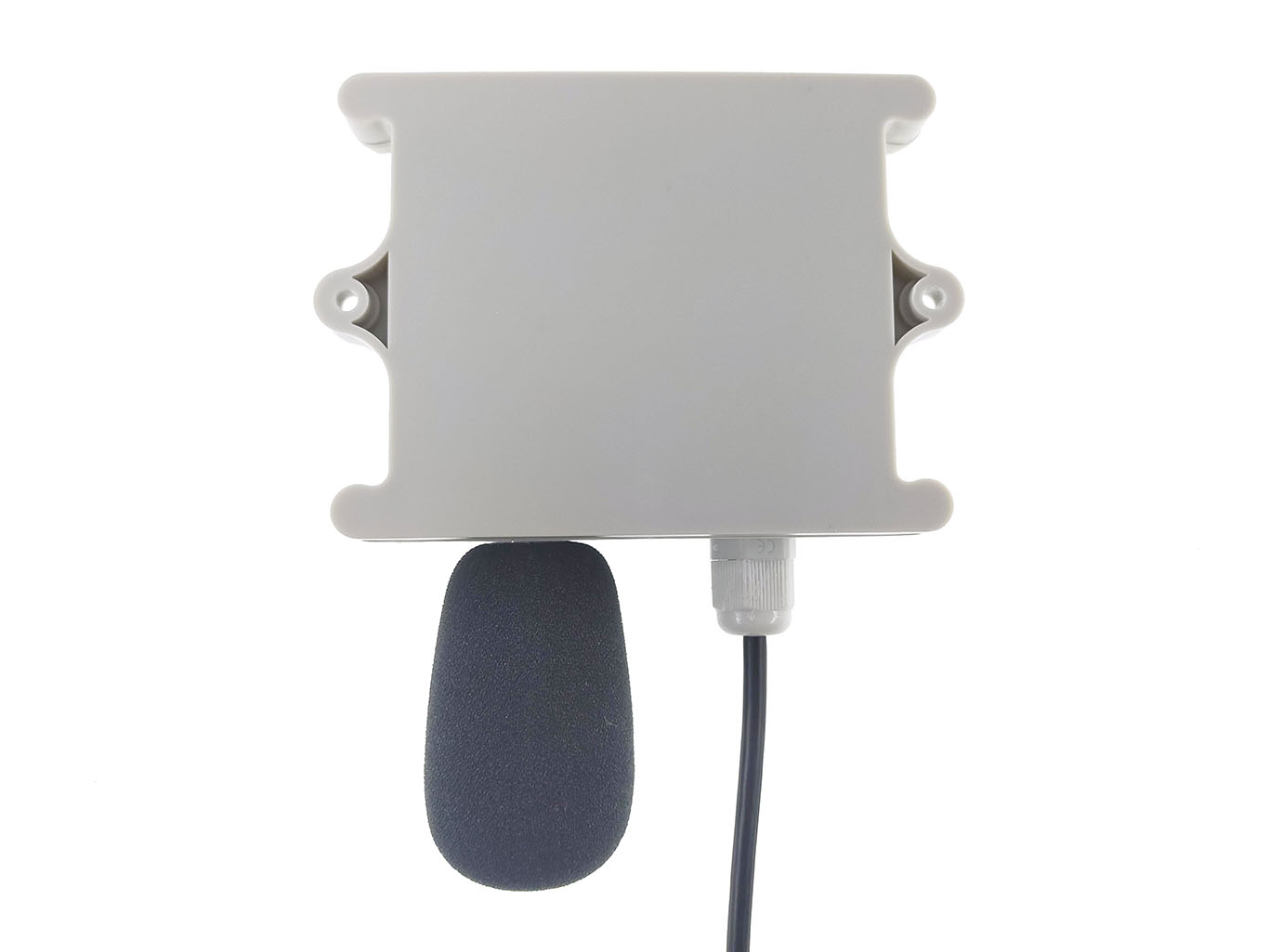

ATS-DECIBEL เซ็นเซอร์วัดความดังเสียง Modbus RS485

ATS-DECIBEL เซ็นเซอร์วัดความดังเสียง Modbus RS485 ใช้สำหรับวัดระดับความเข้มของเสียงหรือความดังของเสียงในหน่วยเดซิเบล (dB) ซึ่งเป็นเครื่องมือสำคัญในงานที่เกี่ยวข้องกับเสียง เช่น การตรวจวัดระดับเสียงในโรงงาน เพื่อให้มั่นใจว่าเสียงไม่เกินค่าที่กำหนดในมาตรฐานความปลอดภัยทางเสียง การตรวจสอบเสียงรบกวนในสถานที่ต่างๆ และใช้ในการศึกษาสิ่งแวดล้อมด้านเสียง

เซ็นเซอร์วัดความดังเสียง รุ่น ATS-DECIBEL สามารถวัดเสียงได้ 30 ถึง 120 เดซิเบล ช่วงความถี่ 20 Hz ถึง 12.5 kHz ใช้ในการวิเคราะห์เสียงเพื่อลดเสียงรบกวนในสถานที่หรือปรับปรุงคุณภาพเสียงในงานด้านวิศวกรรมเสียงต่าง ๆ ได้ เชื่อมต่อกับคอนโทรลเลอร์ (PLC / ไมโครคอนโทรลเลอร์) ผ่าน RS485 โปรโตคอล Modbus RTU รองรับไฟเลี้ยงได้ 7V ถึง 28V ใช้กระแสไฟฟ้าในการทำงานเพียง 35 mA (ที่ไฟเลี้ยง 12V)

คุณสมบัติการวัด

• วัดระดับเสียงได้ 30 - 120 dB
• ความถี่ 20 Hz - 12.5 kHz
• ความถี่ในการวัด 2 Hz (500 mS)

ข้อมูลทั่วไป

• ใช้แรงดันไฟฟ้า 7V ถึง 28V
• ใช้กระแสไฟฟ้าสูงสุด 35 mA
• เชื่อมต่อกับคอนโทรลเลอร์ PLC หรือ ไมโครคอนโทรลเลอร์ด้วยโปรโตคอล RS485 (Data Link Layer) และโปรโตคอล Modbus RTU (Network Layer)
• มาตรฐาน RS485 ลากสายไฟได้ยาว 1.2 กิโลเมตร บริษัทฯ ทดสอบลากสายยาว 100 เมตร โดยใช้สายโทรศัพท์ 24AWG เซ็นเซอร์ทำงานได้ปกติ
• ตั้งค่าหมายเลขอุปกรณ์ (Modbus ID), ความเร็วสื่อสาร (UART Baud rate) และตั้งปรับแต่งค่าอุณหภูมิและความชื้น (Correction) ผ่าน Holding Register
• มาพร้อมวงจรป้องกันฟ้าผ่าด้วย PTC fuse และ TVS
• มีวงจรป้องกันไฟกระชากด้วย TVS
• มีวงจรและซอฟแวร์แก้ไขตัวเอง กรณีเซ็นเซอร์ทำงานผิดปกติ
• แผงวงจรแปลงสัญญาณและเซ็นเซอร์เคลือบเรซิ่นกันน้ำและกันความชื้น
• ออกแบบมาให้กันน้ำฝน ใช้งานได้ทั้งกลางแจ้งและในโรงเรือน

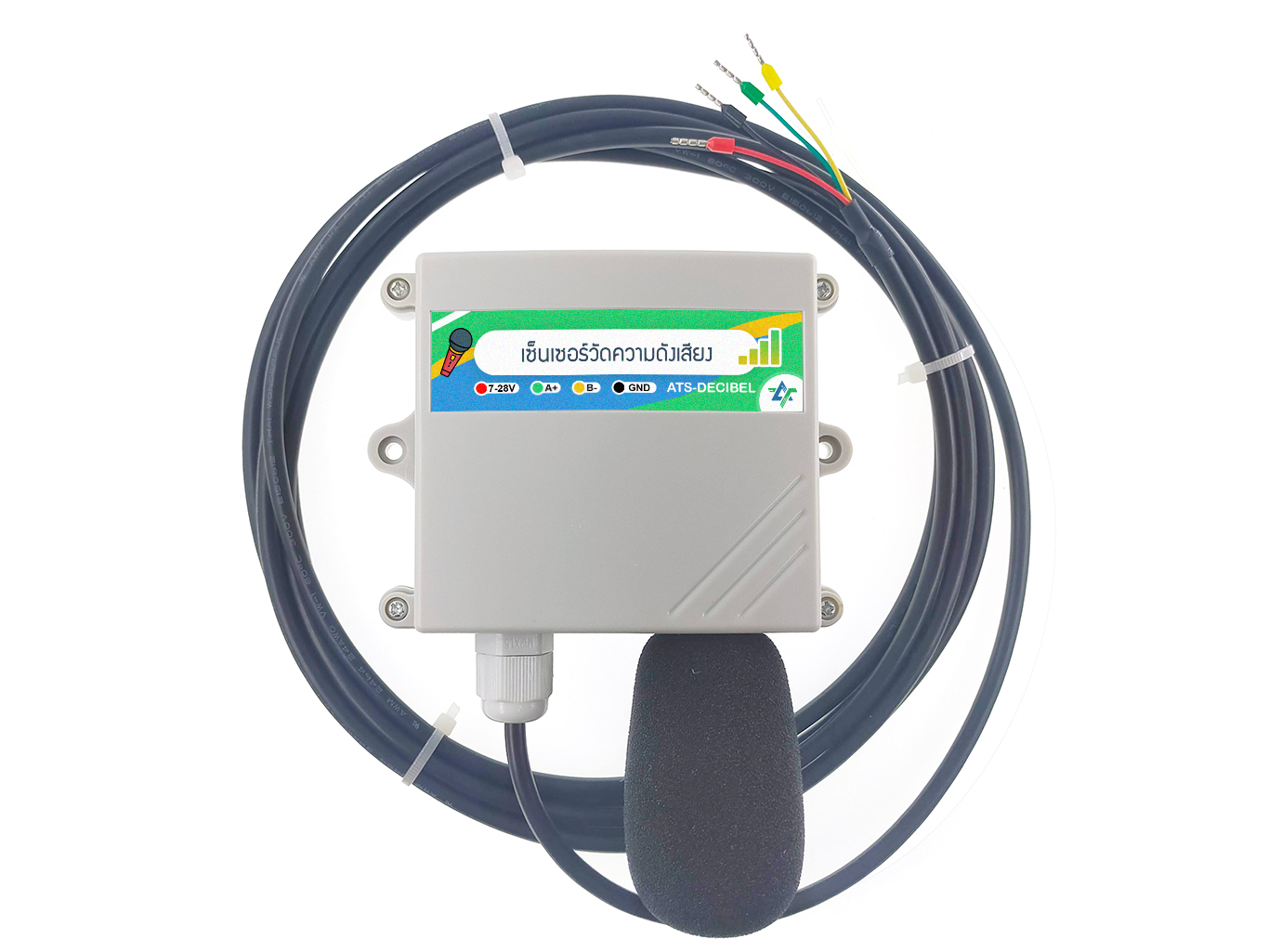

• มาพร้อมสายไฟมัลติคอร์ฉนวน 2 ชั้น ความยาวรวม 3 เมตร ขนาด 24AWG เข้าหัวสาย
• มีเอกสารการใช้งานแบบละเอียดให้ (ไฟล์ PDF)
• เชื่อมต่อกับคอมพิวเตอร์ผ่านตัวแปลง USB เป็น RS485
• ใช้งานได้กับโปรแกรม ArtronShop Modbus Tool และ Modbus Poll และ CAS Modbus Scanner
• มีไฟล์โปรเจคของโปรแกรม Modbus Poll ให้ เมื่อเปิดไฟล์ก็สามารถอ่านค่า - ตั้งค่า เซ็นเซอร์ได้ทันที
• ใช้งานได้กับไมโครคอนโทรลเลอร์ทุกรุ่น ทั้ง Arduino, ESP32, IOXESP32, NodeMCU, ESP8266, Rasberry Pi Pico, STM32 โดยใช้โมดูลแปลง RS485 และไลบารี่ ModbusMaster
• IOXESP32 Modbus RTU (Lite) มีโค้ดโปรแกรมตัวอย่างที่พัฒนาด้วย Arduino ไลบารี่ ModbusMaster ให้ใช้งานได้ทันที
• ขนาด 110 (กว้าง) x 150 (ยาว) x 40 (สูง) มิลลิเมตร

โปรแกรมตั้งค่าและทดสอบอ่านค่าเซ็นเซอร์

• ArtronShop Modbus Tool พัฒนาโดย ArtronShop ใช้งานได้ฟรี
• Modbus Poll ทดลองใช้งานฟรี ดาวน์โหลดไฟล์ Workspace คลิกที่นี่ (การใช้งานไฟล์อ่านในเอกสารหัวข้อ Modbus Poll)
• CAS Modbus Scanner ใช้งานได้ฟรี

เอกสารเพิ่มเติม

• คู่มือการใช้งาน ATS-DECIBEL เซ็นเซอร์วัดความดังเสียง Modbus RS485
