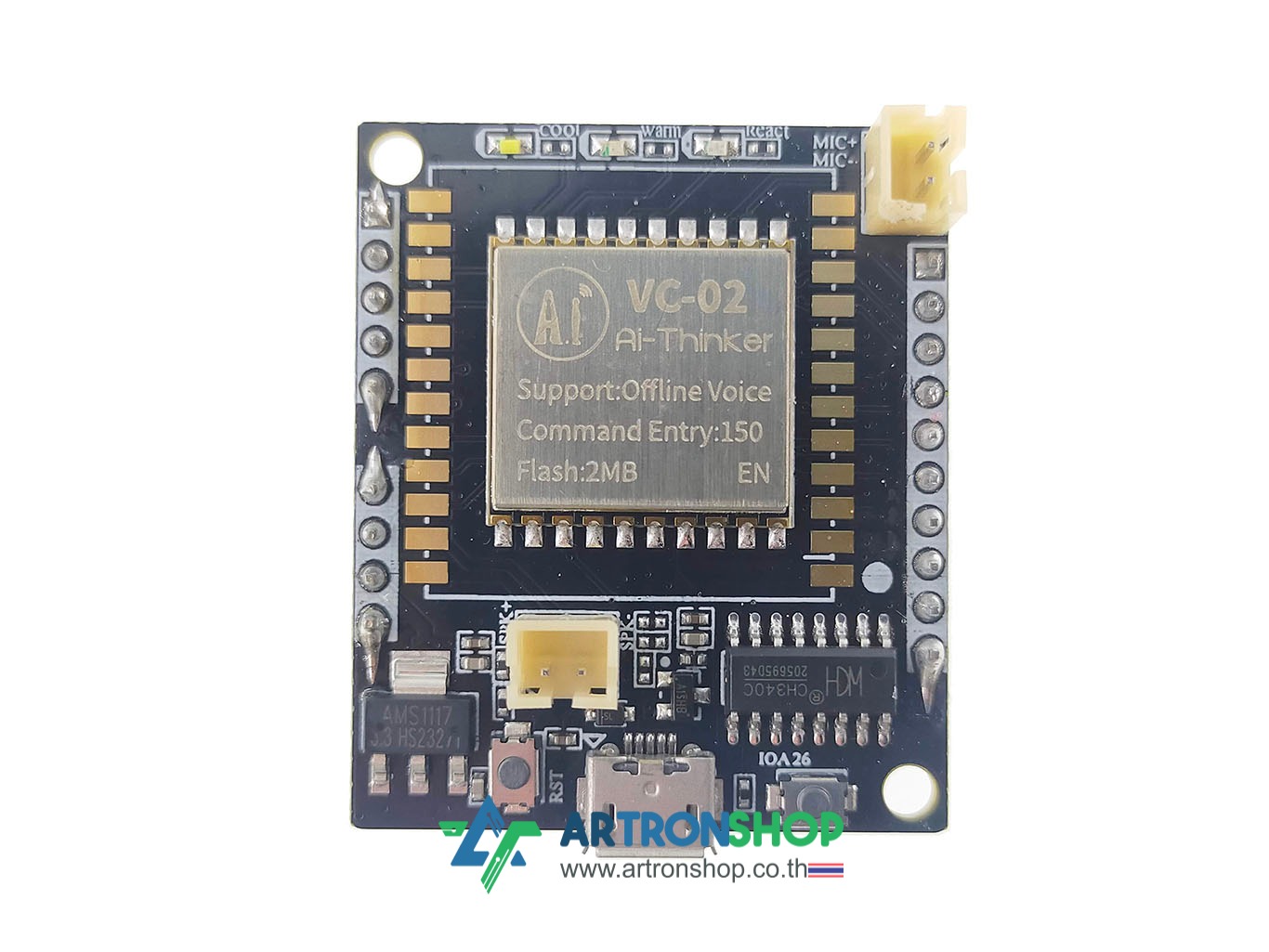

VC-02-Kit โมดูลรู้จำเสียง โมดูลตรวจจับคำสั่งเสียง ออฟไลน์ Offline Voice Speech Recognition Voice Command

VC-02-Kit โมดูลรู้จำเสียง โมดูลตรวจจับคำสั่งเสียง ออฟไลน์ Offline Voice Speech Recognition Voice Command ทำงานโดยไม่ใช้อินเตอร์เน็ต รู้จำเสียงภาษาอังกฤษ พัฒนาโดย Ai-Thinker จากประเทศจีน โดยใช้ชิปประมวลผลเสียง US516P6 จาก Unisound รองรับการสั่งงานด้วยเสียงพื้นฐาน เช่น turn on the light, turn off the light, cold light turn on, air swing up and down, automatic mode เป็นต้น รองรับการอัพเดทเฟิร์มแวร์เพื่อรองรับคำสั่งเสียงที่กำหนดเองได้ รองรับการจดจำคำสั่งออฟไลน์ได้ถึง 150 คำสั่ง รองรับการเชื่อมต่อกับไมโครคอนโทรลเลอร์อื่นผ่าน Serial / UART ประยุกต์ใช้ในงานต่าง ๆ เช่น สมาร์ทโฮม, เครื่องใช้ไฟฟ้าขนาดเล็ก, ของเล่น และโคมไฟ เป็นต้น

บอร์ดพัฒนา VC-02-Kit มาพร้อมชิป CH340C ซึ่งทำหน้าที่แปลง Serial / UART เป็น USB ทำให้สามารถเชื่อมต่อกับคอมพิวเตอร์เพื่อดีบักและอัพเดทเฟิร์มแวร์ผ่าน USB ได้ง่าย มีแอลอีดีแจ้งเตือนสำหรับสถานะและการควบคุมการทำงานผ่านคำสั่งเสียง ช่วยให้การทดสอบสั่งงานทำได้ง่าย

รายละเอียดเชิงเทคนิค

• เป็นโมดูลรู้จำเสียงภาษาอังกฤษ ทำงานแบบไม่ใช้อินเตอร์เน็ต
• มีคำสั่งพื้นฐานให้ ครอบคลุมการสั่งงานหลอดไฟ แอร์ ฮีตเตอร์
• รองรับการอัพเดทเฟิร์มแวร์เพื่อรองรับคำสั่งเสียงที่กำหนดเองได้
• จดจำคำสั่งได้ถึง 150 คำสั่ง
• มาพร้อมชิป CH340C แปลง Serial / UART เป็น USB สำหรับดีบัคผ่านคอมพิวเตอร์และอัพเดทเฟิร์มแวร์
• มีแอลอีดีแสดงสถานะกำลังรับคำสั่ง, แอลอีดีสั่งเปิด-ปิดด้วยคำสั่งเสียง จำนวน 2 ดวง
• รับคำสั่งเสียงผ่านไมโครโฟน และตอบกลับการรับคำสั่งผ่านไฟสถานะและเสียงออกลำโพง
• ทำงานที่แรงดันไฟฟ้า 3.6V ถึง 5V
• แรงดันลอจิก 3.3V (หากต่อกับไมโครคอนโทรลเลอร์ 5V ต้องใช้ Logic Level Converter ต่อคั่น)
• ใช้กระแสไฟฟ้าในการทำงาน 115 mA (Active Mode), 56.1 mA (Standby Mode)
• ขนาด 36 x 42 มิลลิเมตร

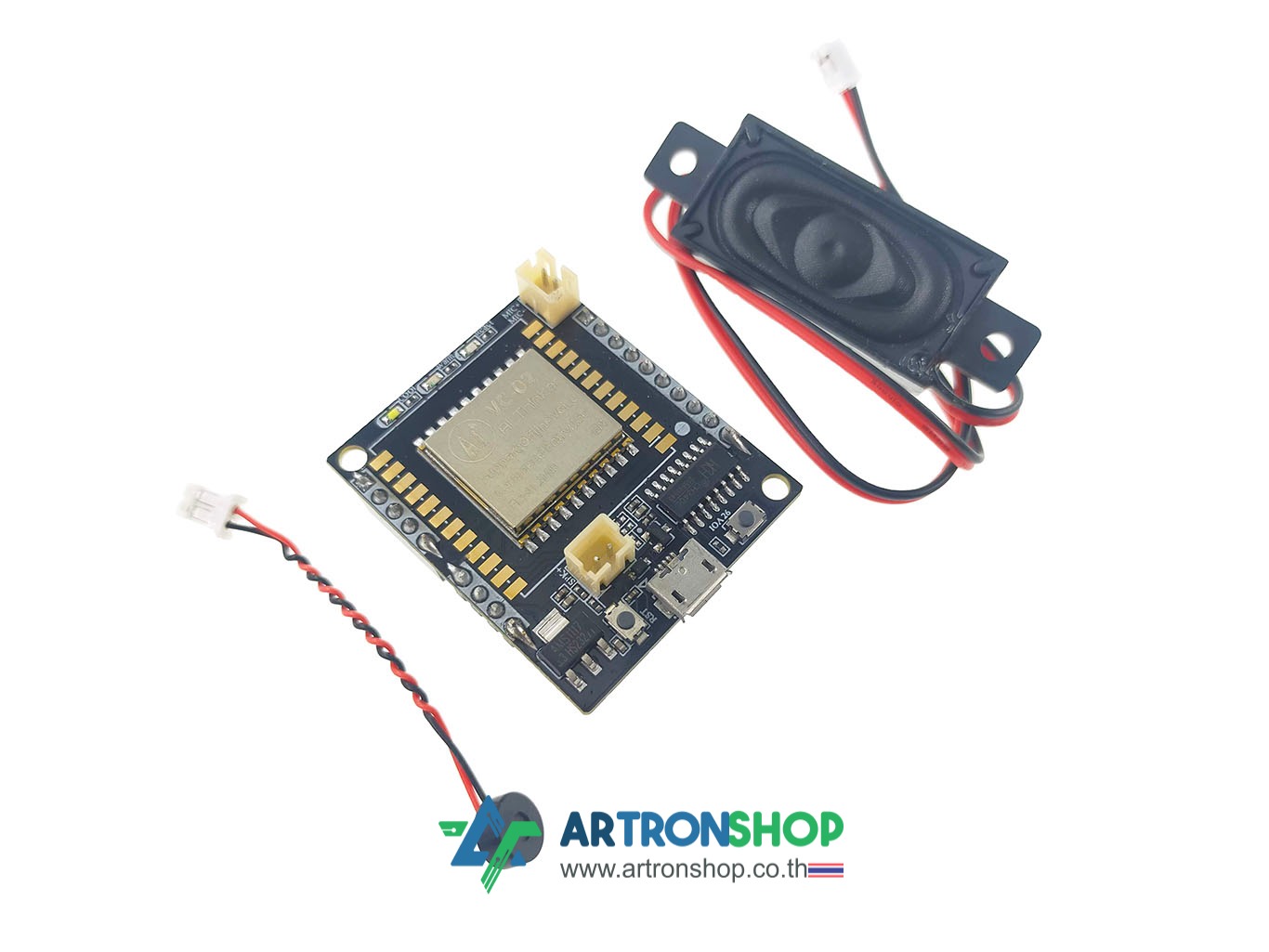

สินค้าประกอบด้วย

• บอร์ด VC-02-Kit จำนวน 1 บอร์ด

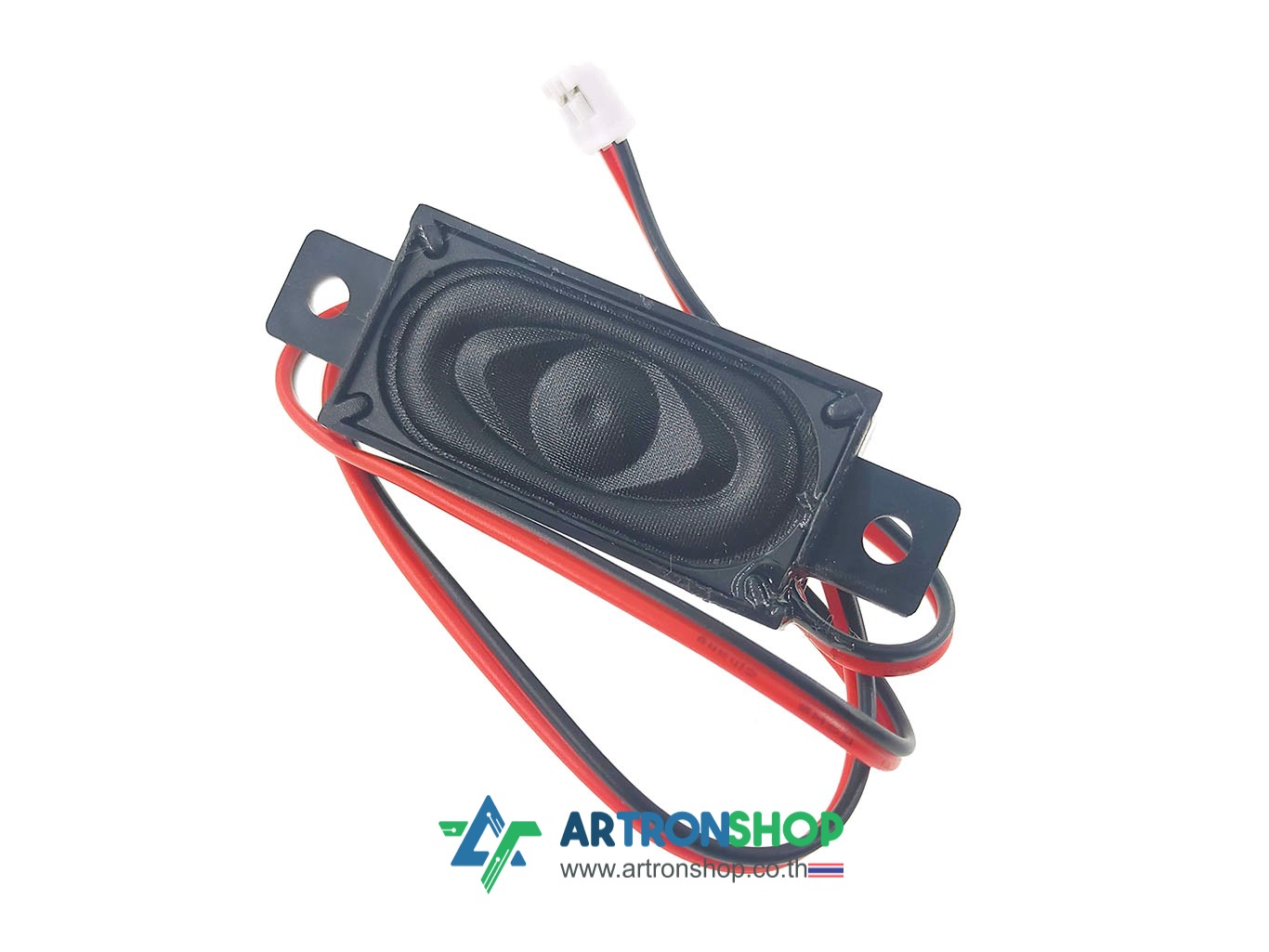

• ลำโพง จำนวน 1 ชิ้น
• ไมโครโฟน จำนวน 1 ชิ้น

้เอกสารเพิ่มเติม

• รายการคำสั่งเสียงที่มีทั้งหมด : https://dl.artronshop.co.th/VC-02/vc_factorycommandtable.pdf
• หน้ารวบรวมเอกสารจากผู้ผลิต : https://docs.ai-thinker.com/en/voice_module
• VC-02-Kit datasheet : https://dl.artronshop.co.th/VC-02/vc-02-kit_specification_v1.0.0.pdf
• VC-02 datasheet : https://dl.artronshop.co.th/VC-02/vc-02_v1.0.0_specification.pdf
• เฟิร์มแวร์จากโรงงาน : https://dl.artronshop.co.th/VC-02/uni_app_release_en_v1.0.1.zip
• โปรแกรมอัพเดทเฟิร์มแวร์ : https://dl.artronshop.co.th/VC-02/hummingbird-m-update-tool.zip

การใช้งานเบื้องต้น

• จ่ายไฟเลี้ยงให้โมดูลผ่านสาย USB (MicroUSB)
• พูดข้อความ "hey pudding" หรือ "hello pudding" หรือกดปุ่ม IOA26 จากนั้นแอลอีดี React จะติดสว่างขึ้นมา พร้อมมีเสียง "Hi, how can i help?" หรือ "Hi, whats up?" หรือ "Yes, I'm here" ออกลำโพง
• พูดข้อความ "turn on the light" แอลอีดี Cool จะติดสว่างขึ้นมา พร้อมมีเสียง "ok, turn on the light" ออกลำโพง
• พูดข้อความ "turn off the light" แอลอีดี Cool จะดับลง พร้อมมีเสียง "ok, turn off the light" ออกลำโพง
• พูดข้อความ "goodbye" หรือ "see you" เพื่อออกจากโหมดรับคำสั่งเสียง

การใช้งานร่วมกับไมโครคอนโทรลเลอร์

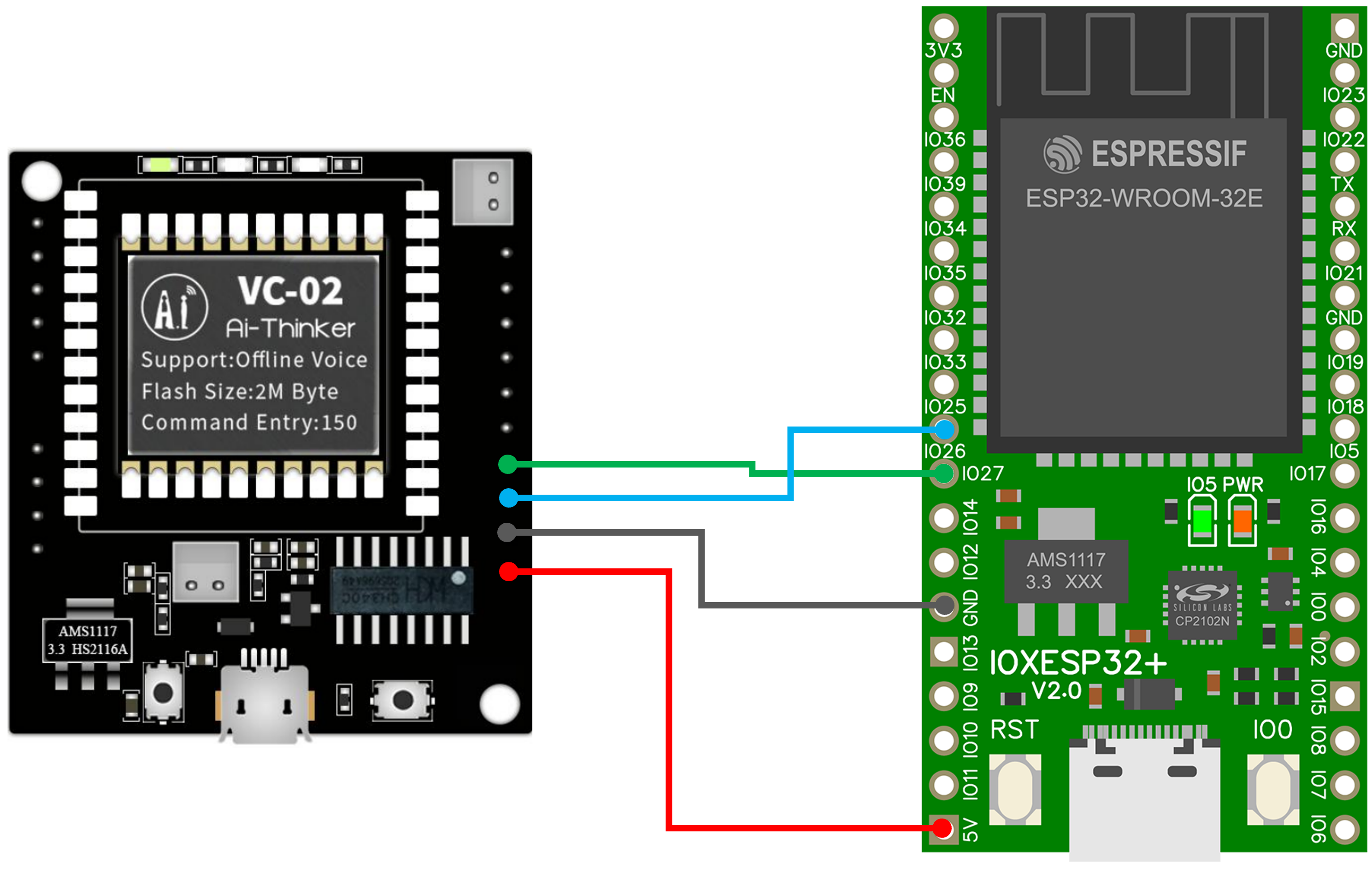

ตัวอย่างการใช้ร่วมกับ ESP32 ให้ต่อขา TX, RX ของ VC-02-Kit เข้ากับบอร์ด ESP32 (IOXESP32) ดังรูปต่อไปนี้

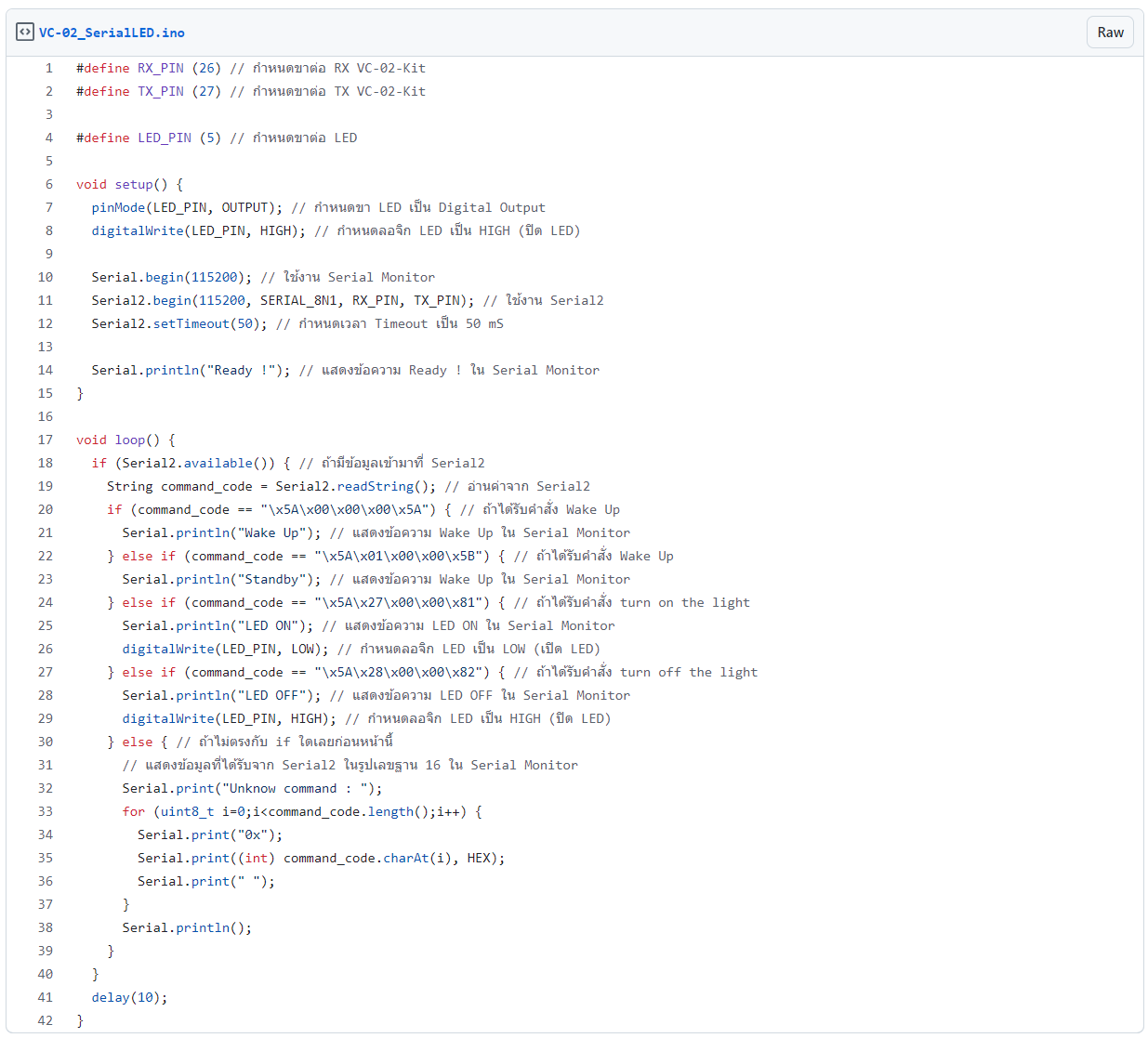

ใช้โค้ดโปรแกรมต่อไปนี้ในการทดสอบ (คลิกที่รูป เพื่อดาวน์โหลดโค้ด)

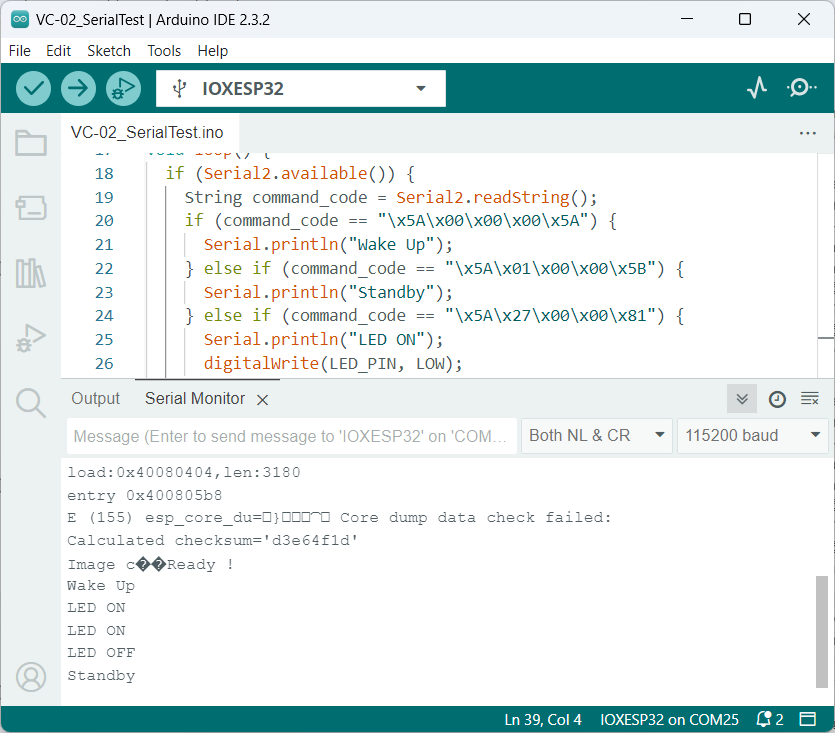

ผลที่ได้ เมื่อสั่ง

• "hey pudding" หรือ "hello pudding" มีข้อความ Wake Up แสดงใน Serial Monitor
• พูดข้อความ "turn on the light" แอลอีดีบนบอร์ด IOXESP32 ติด
• พูดข้อความ "turn off the light" แอลอีดีบนบอร์ด IOXESP32 ดับ
• พูดข้อความ "goodbye" หรือ "see you" มีข้อความ Standby แสดงใน Serial Monitor

ดังรูปด้านล้างนี้
